Noen mer erfaring rundt Hypex UDC400 OEM?

Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.976
Sted
Byen med kråke
Torget vurderinger
1
Jeg har to stk Hypex UDC400 OEM moduler liggende. Noen som har erfaring er rundt bruk av disse? Hvor stor trafo trenger jeg tid disse ved bruk av LPS?
Har en 1KVa dual 45VAC output. Kan denne brukes tro?

Legger ved ett par bilder fra hypex.


https://www.hypex.nl/product/ucd400-oem/59


Armand

Bransjeaktør
Ble medlem
13.08.2005
Innlegg
1.608
Antall liker
2.345
Sted
Kongsberg
https://www.hypex.nl/product/ucd400-oem/59#tab_downloads

I følge datablad burde det gå fint. Maksimal spenning er +-65V, men den tåler inntil +-75 og vil derover gå i shutdown. Effektmessig er 1kVA mer enn nok.
Utfordringen er å lage et interfacekort. Det er jo litt kronglete å hardwire alle disse pinnene. Dette interfacekortet må også ha et audio-buffer som kan drive modulen. Inngangsimpedansen til modulen er lav og det går relativt mye strøm inn.


Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.976
Sted
Byen med kråke
Torget vurderinger
1
Se her ja. Det var nyttig info. Kan er rør buffer være ett alternativ i så sammenheng?

Tusen takk for nyttig informasjon!


Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.976
Sted
Byen med kråke
Torget vurderinger
1
Ser også att det er en buffer inngang med impedans på 100k, er vel kanskje denne som er interessant å bruke?


Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.742
Antall liker
2.989
Sted
Narvik
Torget vurderinger
3
Jeg har et par lineære strømforyninger til UcD400diy liggende. De tilhørende trafoene har doble vindinger med 44V.



Johan-Kr


Armand

Bransjeaktør
Ble medlem
13.08.2005
Innlegg
1.608
Antall liker
2.345
Sted
Kongsberg
Ser også att det er en buffer inngang med impedans på 100k, er vel kanskje denne som er interessant å bruke?
Den gikk jeg glipp av. Ja, selvfølgelig er det lettere å bare bruke denne. Da trenger du ikke noe spesielt drivertrinn eller annet buffer.
Du kan jo vurdere å hardwire pinnene. Pass på å bruke kelvin sense inngangene. Disse kobles fra høyttalerterminaler tilbake til ampen på disse pinene.
Den ser jo ikke så verst brukervennlig ut allikevel den der.


Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.976
Sted
Byen med kråke
Torget vurderinger
1
Jeg fikk tak i disse ved å slakte en plateforsterker fra subben til mutter og fatter. Smps var død, så håper modulene har klart seg.
Vet ikke om de er tilgjengelige på det åpne marketing desverre.


xerxes

Hi-Fi freak
Ble medlem
08.01.2005
Innlegg
5.545
Antall liker
1.195
Sted
Holmestrand
https://www.hypex.nl/product/ucd400-oem/59#tab_downloads

I følge datablad burde det gå fint. Maksimal spenning er +-65V, men den tåler inntil +-75 og vil derover gå i shutdown. Effektmessig er 1kVA mer enn nok.
Utfordringen er å lage et interfacekort. Det er jo litt kronglete å hardwire alle disse pinnene. Dette interfacekortet må også ha et audio-buffer som kan drive modulen. Inngangsimpedansen til modulen er lav og det går relativt mye strøm inn.
Den har bufret inngang med inngangsimp på 100k.
Burde være greit.


Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.976
Sted
Byen med kråke
Torget vurderinger
1

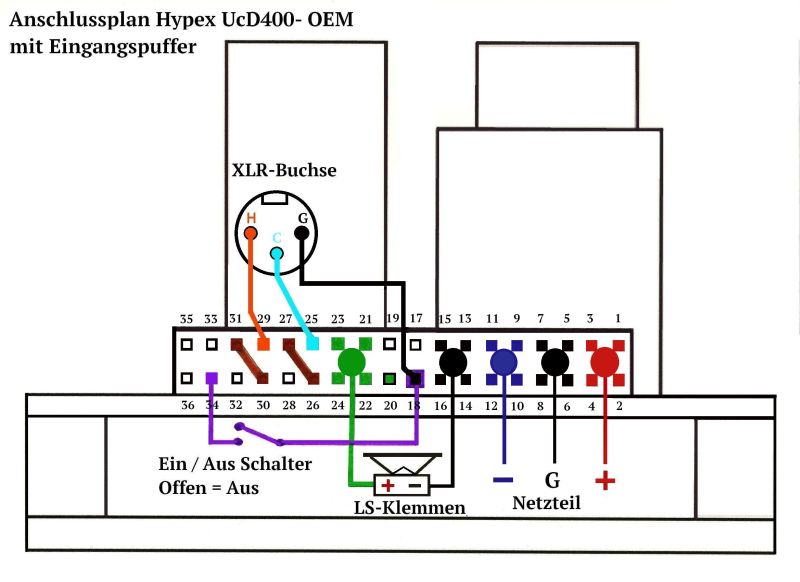

Fant dette bildet. Det hjelper jo en del.
Kansje andre kan dra nytte av det også.



Armand

Bransjeaktør
Ble medlem
13.08.2005
Innlegg
1.608
Antall liker
2.345
Sted
Kongsberg
Bortsett fra at ground på XLR skal til chassis så ser det der riktig ut.
Du finner hele databladet her: http://manuals.audiomania.ru/data/hypex_ucd400oem.pdf
Opampen i det interne bufferet er en TL072 med en cheapo 10uF i signalveien så her kan man jo oppgradere ved å bygge eksternt buffer med bedre opamp og droppe kondisen hvis man er tøff :cool:
Det er også en fordel å bruke feedback fra høyttalerterminalene i kabinettet tilbake til pinne 17 og 19.


Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.976
Sted
Byen med kråke
Torget vurderinger
1

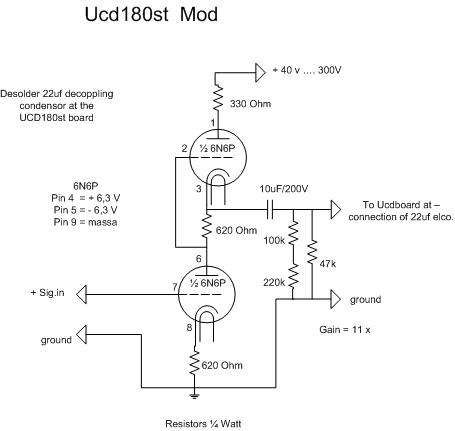

Takker for tips og råd her! Kan det være mulig å bygge en slik buffer her?

Er ikke 100% (nærmere 0% kansje) stødig på dette med ingangs og utgangs impedans.



Denne er brukt med hell her (sies det).
from  forum


Armand

Bransjeaktør
Ble medlem
13.08.2005
Innlegg
1.608
Antall liker
2.345
Sted
Kongsberg
Jeg kan ingenting om rør, men det ser ut som denne løsningen ikke har skyhøy utgangsimpedanse. Prøv!
