Nagaoka d57 med en twist

Diskusjonstråd Se tråd i gallerivisning

  • Keevenru

    Hi-Fi entusiast
    Ble medlem
    11.06.2017
    Innlegg
    236
    Antall liker
    221
    Torget vurderinger
    2
    Tenkte jeg skulle legge ut en tråd på nagaoka d57 clone prosjektet mitt.
    Ikke noen utdanning i møbelsnekring eller tilsvarende, men med masse gode råd fra Haavard, Inselwind og sclalars her på forumet, litt hjelp og en stor dose pågangsmot så ser det ut til at prosjektet ser dagens lys og om ikke så alt for lenge dagens lyd...

    Trevirke ble bjørkefiner i møbel kvalitet.
    Utstyr:
    - penn, vinkel og målebånd
    - overfres
    - lamellfres
    - båndsliper
    - pussemus
    - stikksag
    - drill
    - pusse papir 80,120,240,320 og 400
    - rulle for lim og olje
    - lamell kjeks
    - gjerdesag
    - en på grensa til pervers mengde tvinger :)

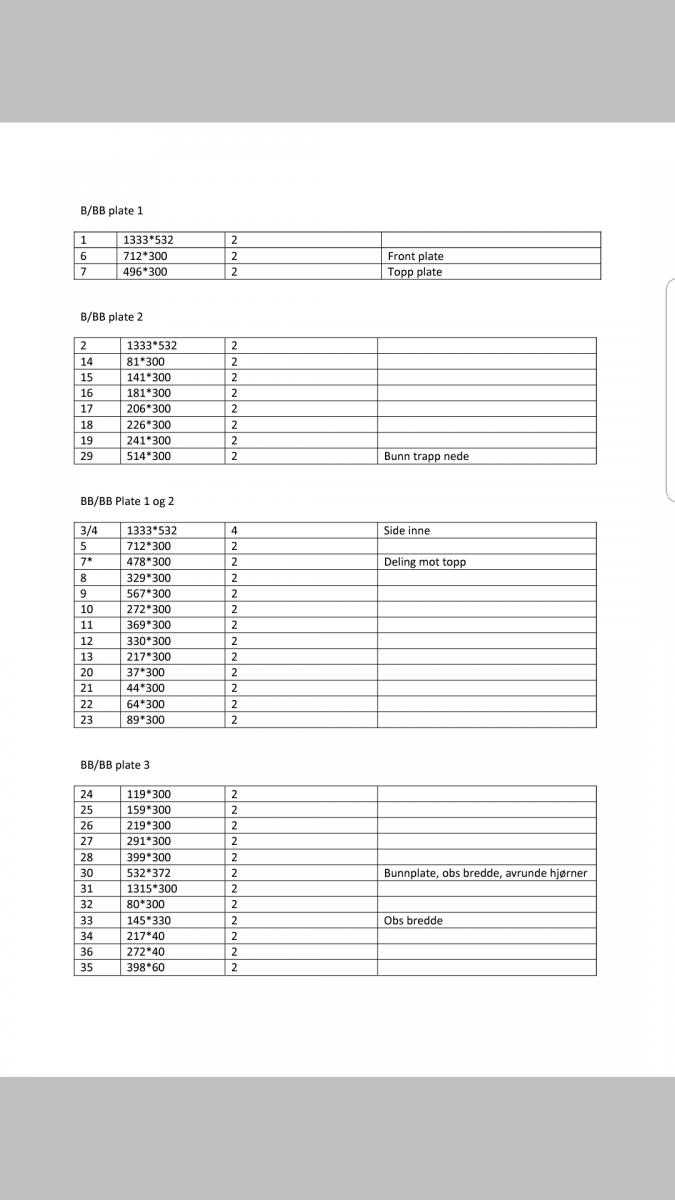

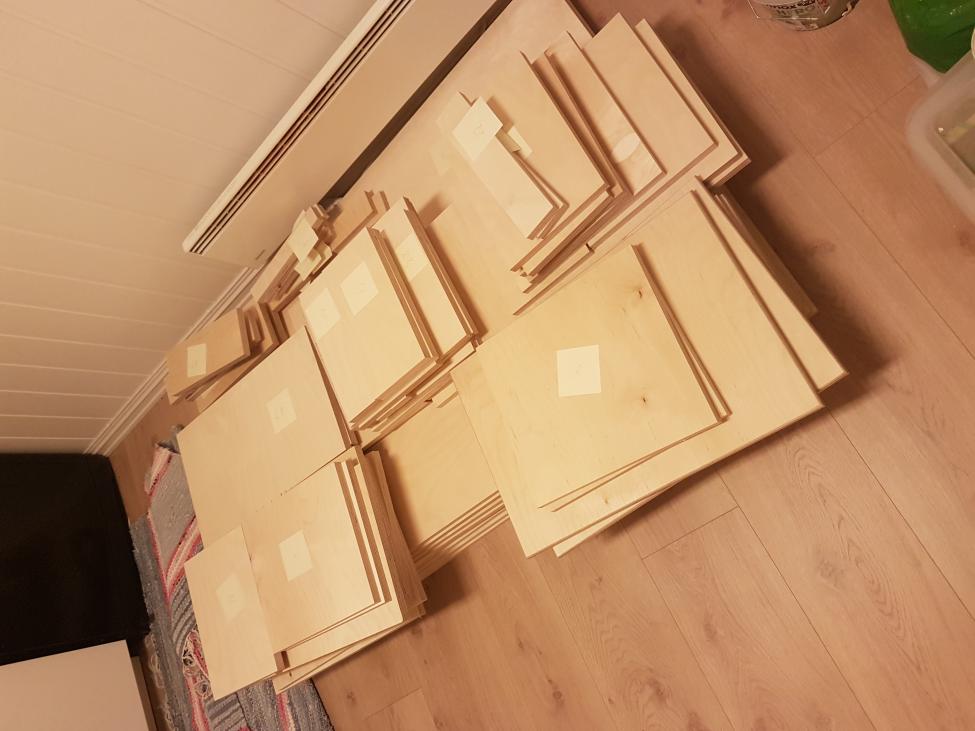

    Selve kutting av delene, totalt 80, ble utført med kirurgisk presisjon på kvalitetssag i Hov hos Lars Rhoda Jansen.

    Teknikk
    - fostex fe 208 ez
    - raal 140-15d med waveguide fra seos
    - wbt terminaler
    - rampaer
    - delefilter designet av Sluket og loddet av Håvard
    - bunadsølv klemt flatt og strukket før det er kledd i russisk bomull leder elektronene rundt i kassene :)

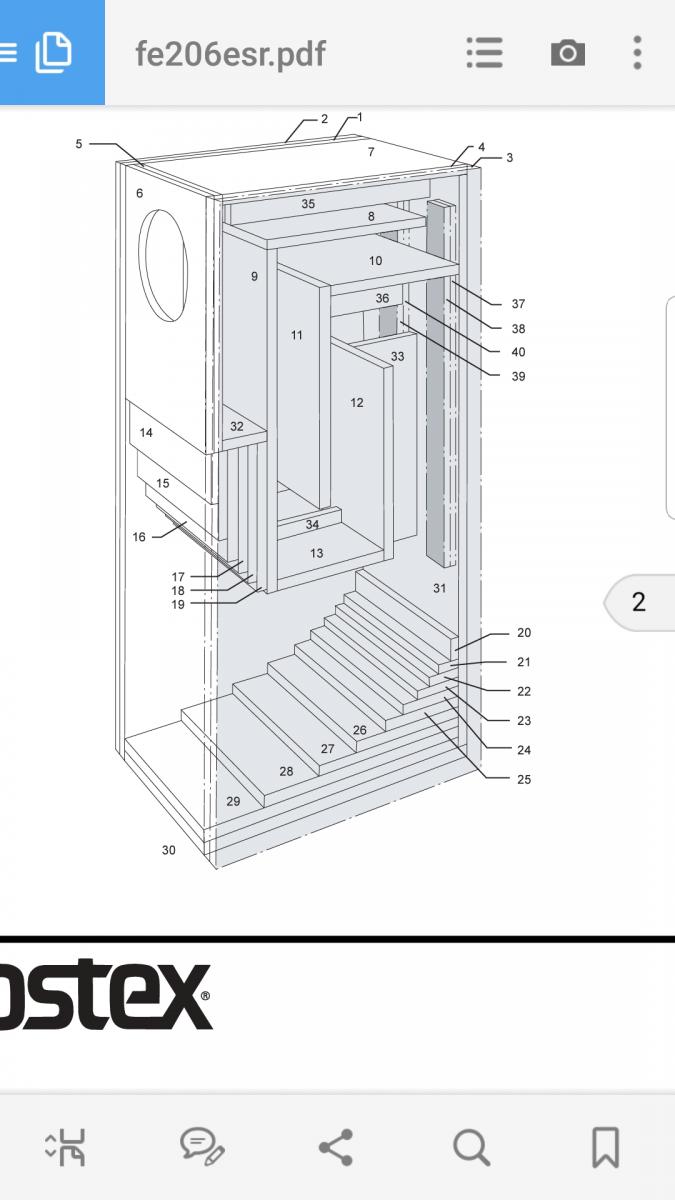

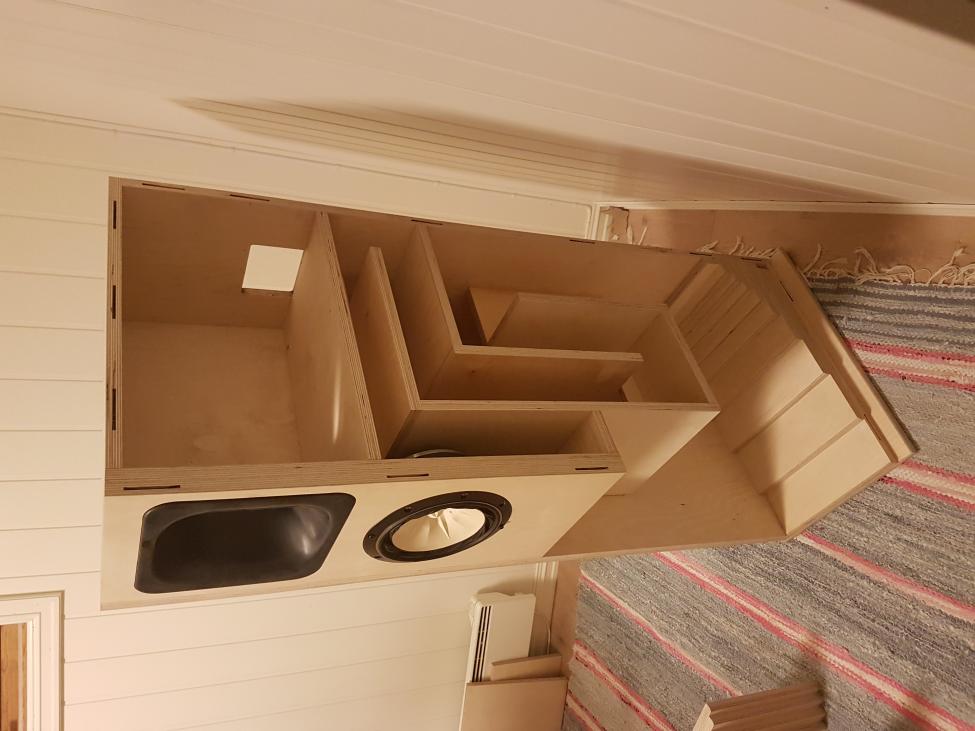

    Med utgangspunkt i de originale nagaoka d57 tegningene ble høytalerne strukket ca 30 cm og jeg fikk da plass til delefilter, raal og waveguide. Selve horn og dimensjoner er helt likt de originale tegningene.

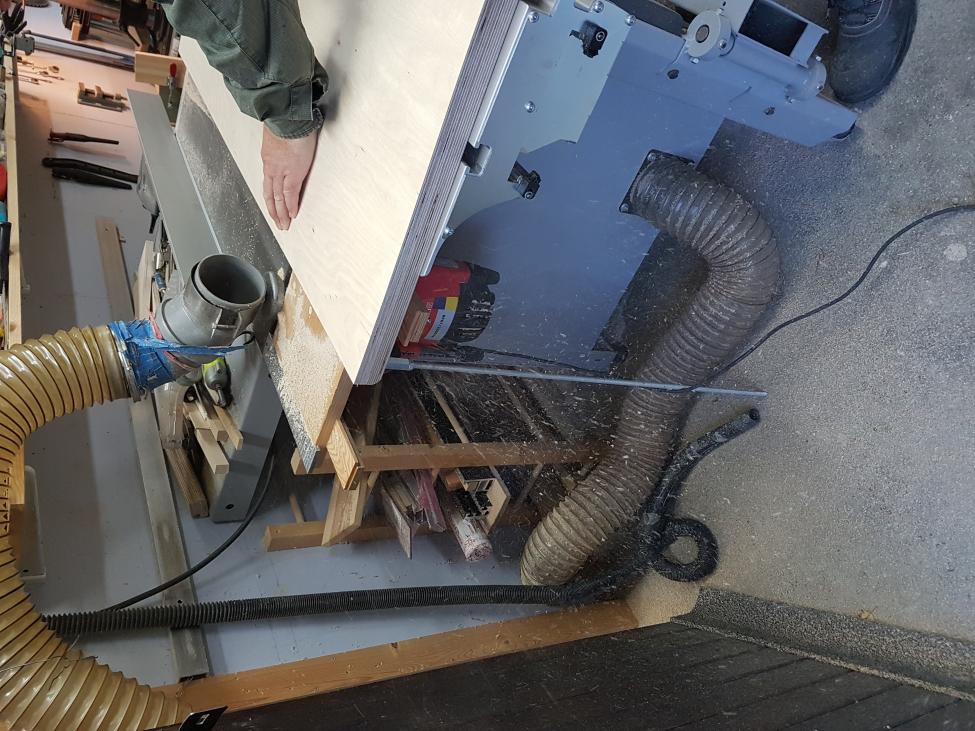

    Jeg startet med å få skjært ut alle delene på presisjonssag, noe som har gjort det vesentlig enklere å få god passform.

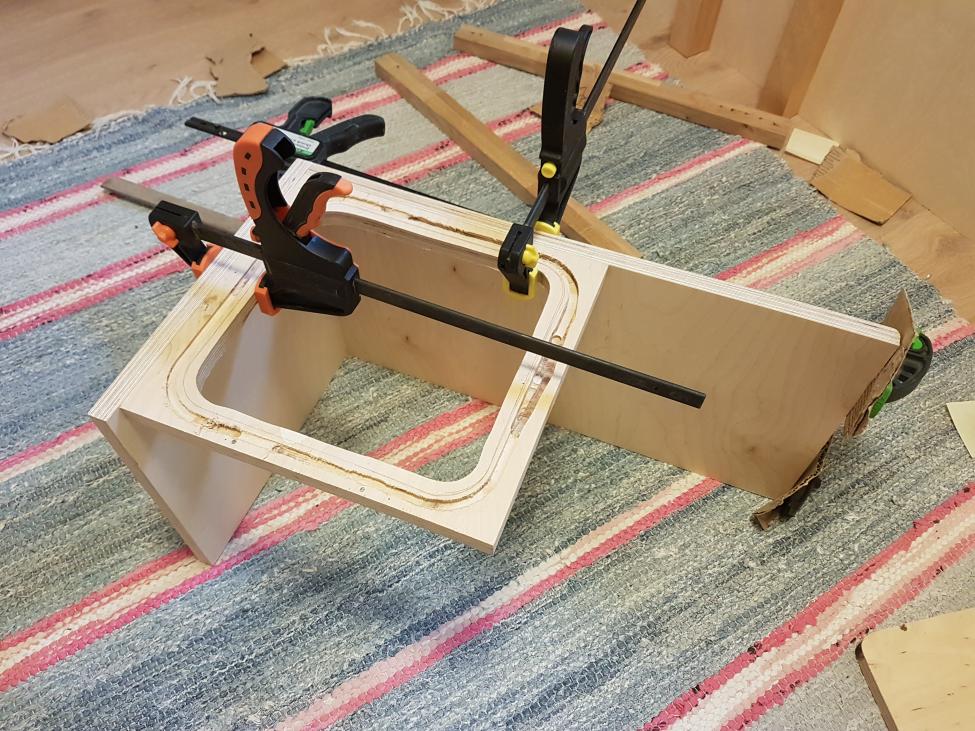

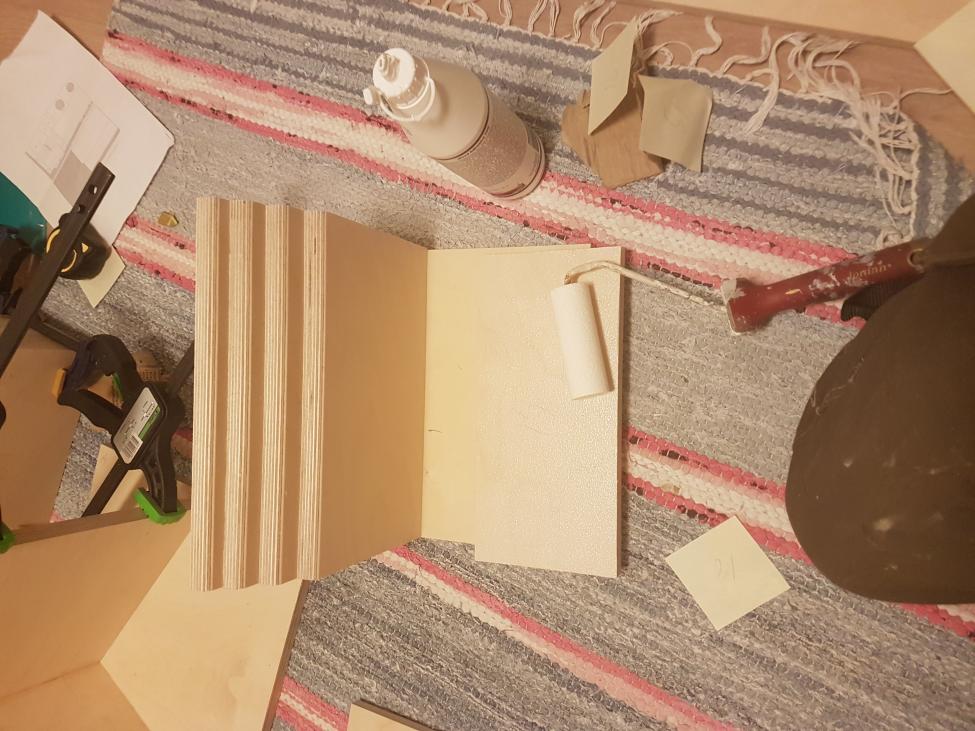

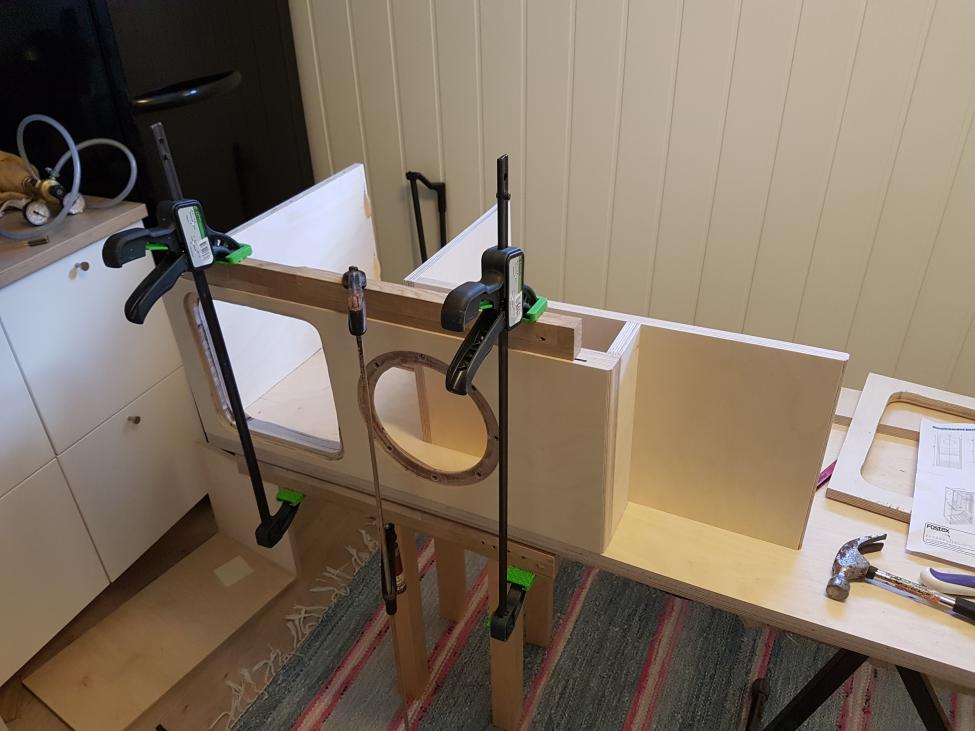

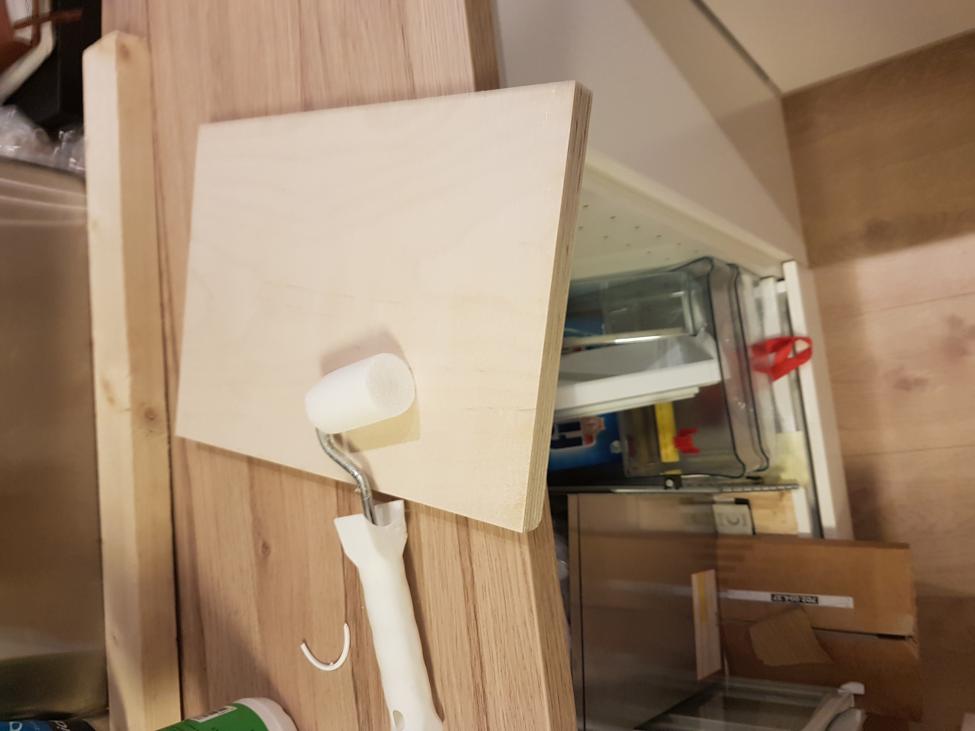

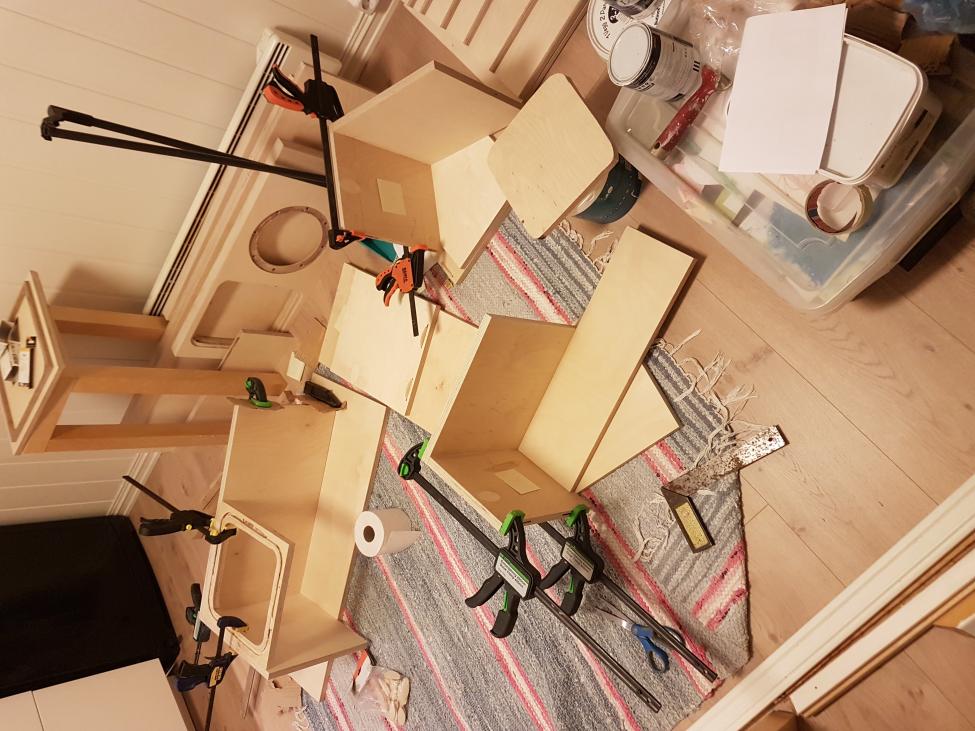

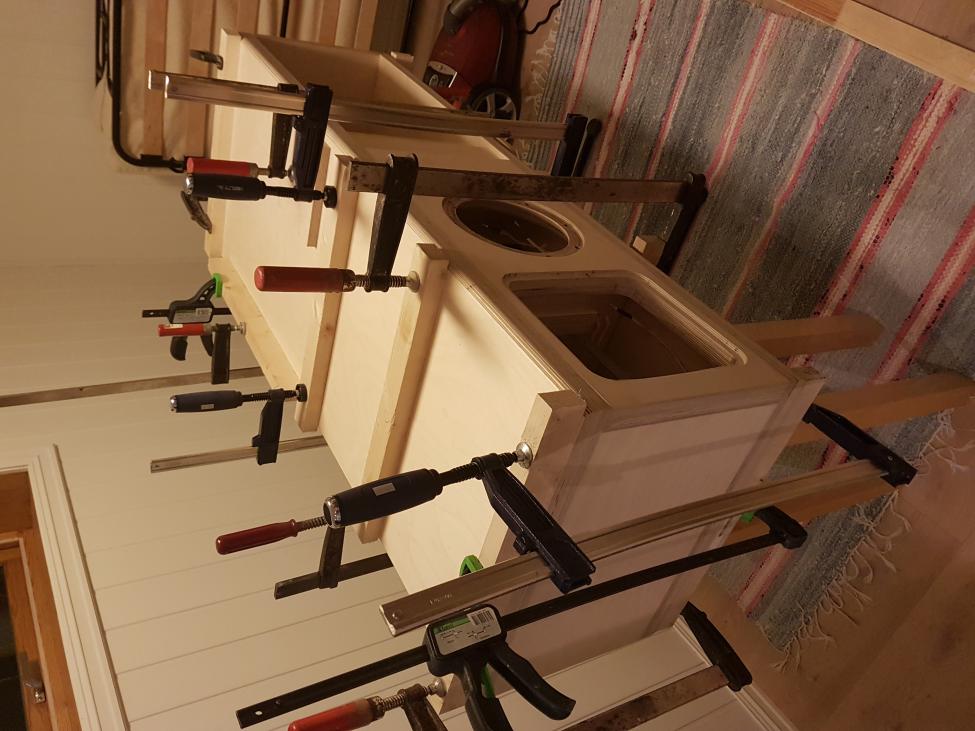

    Doble sideplater og fronter ble limt sammen, lim rullet på før alt ble satt i press.

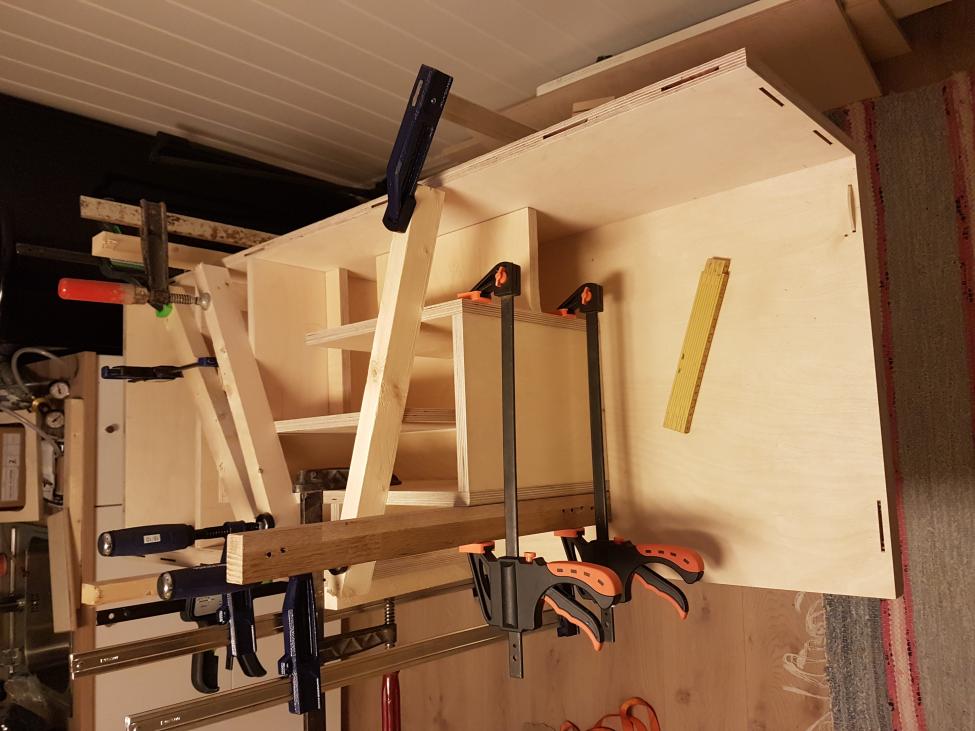

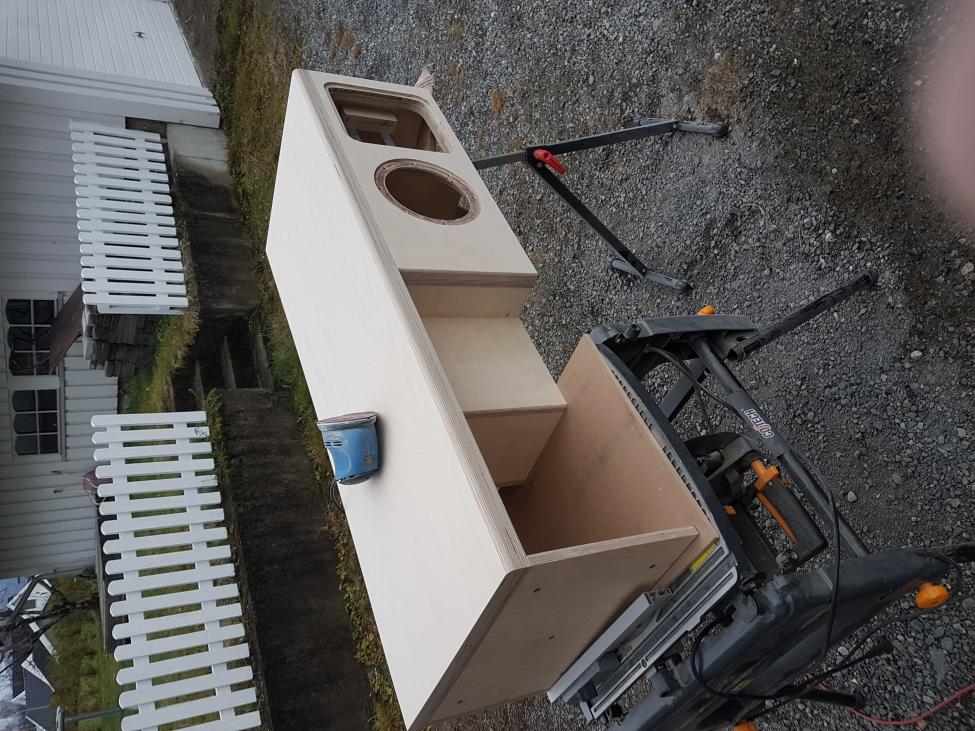

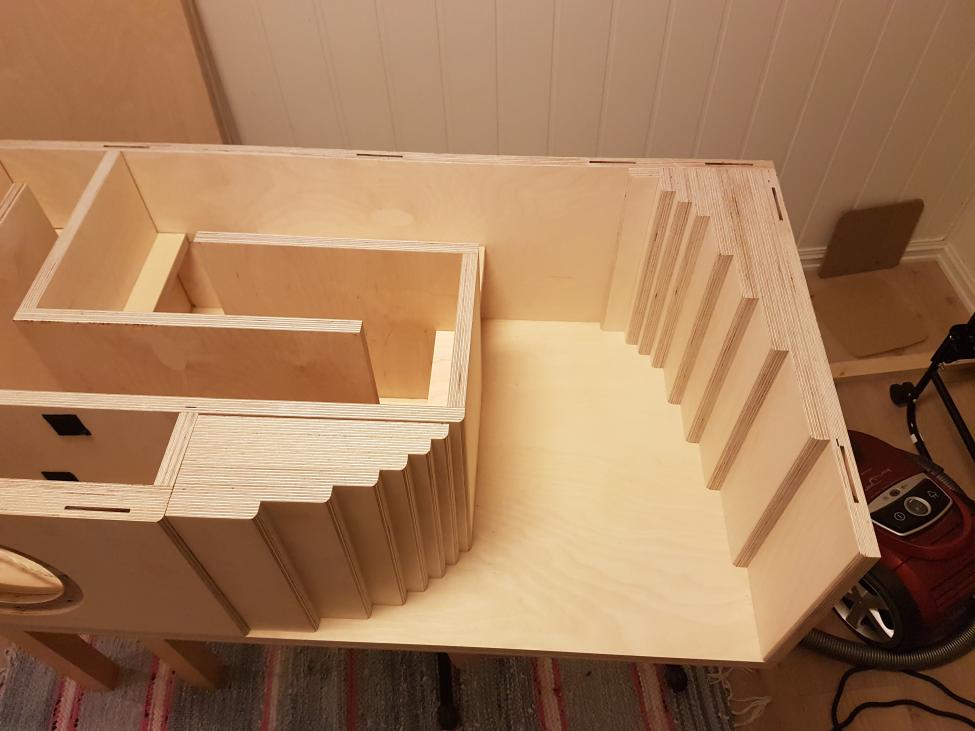

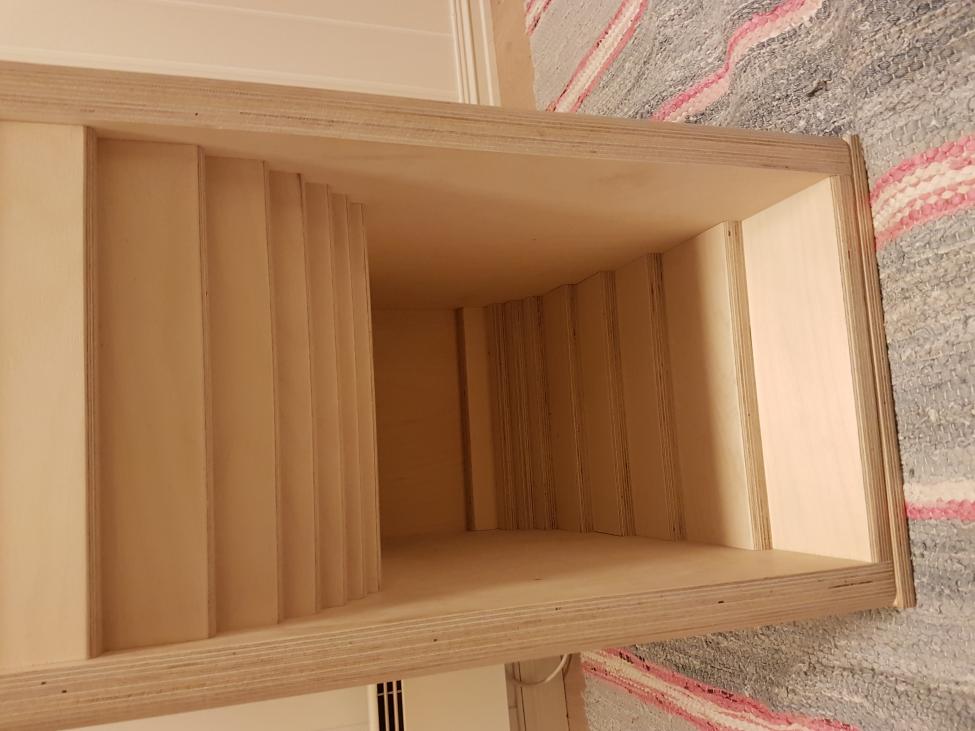

    Videre ble de indre delene limt sammen.

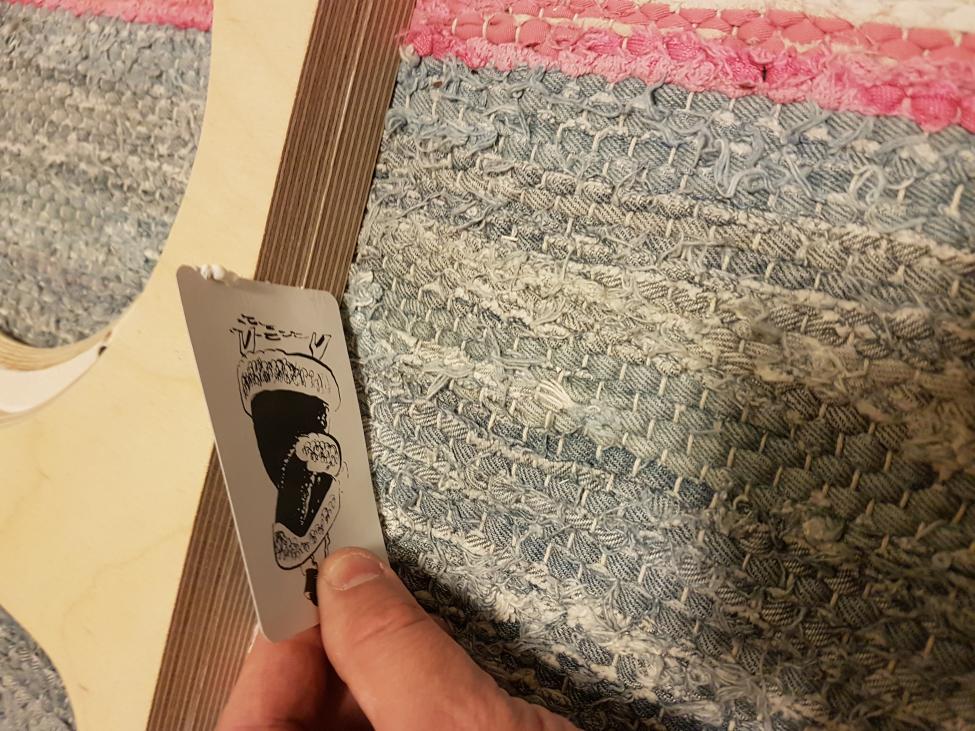

    Valgte å benytte lamellfres, både for å sikre at plater ikke skulle skli under liming samt gjøre det enklere å montere.

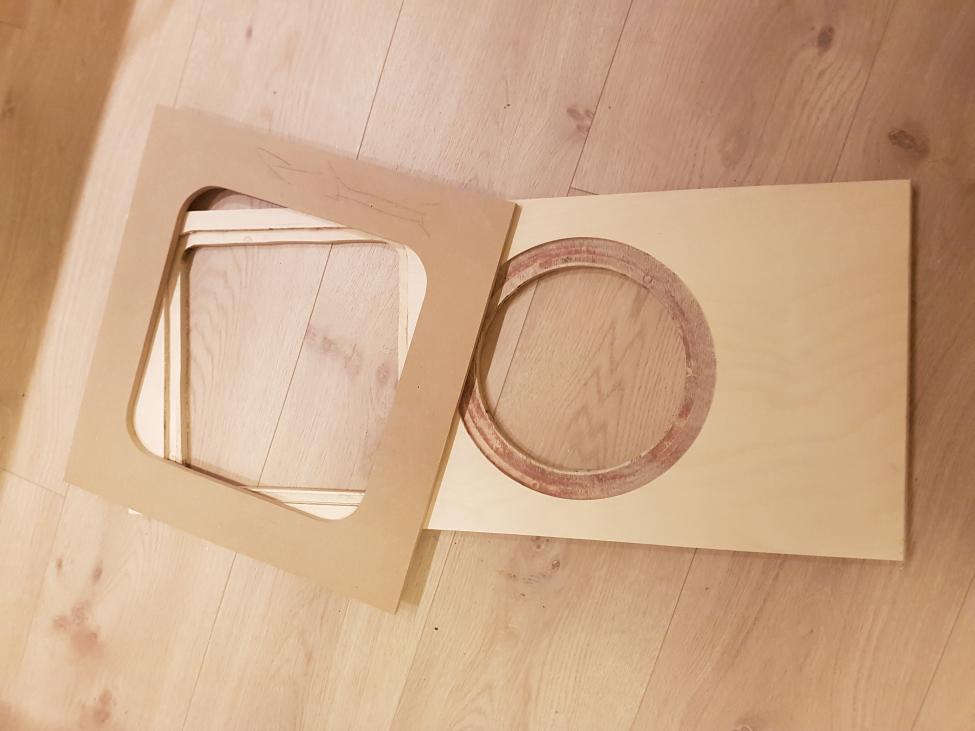

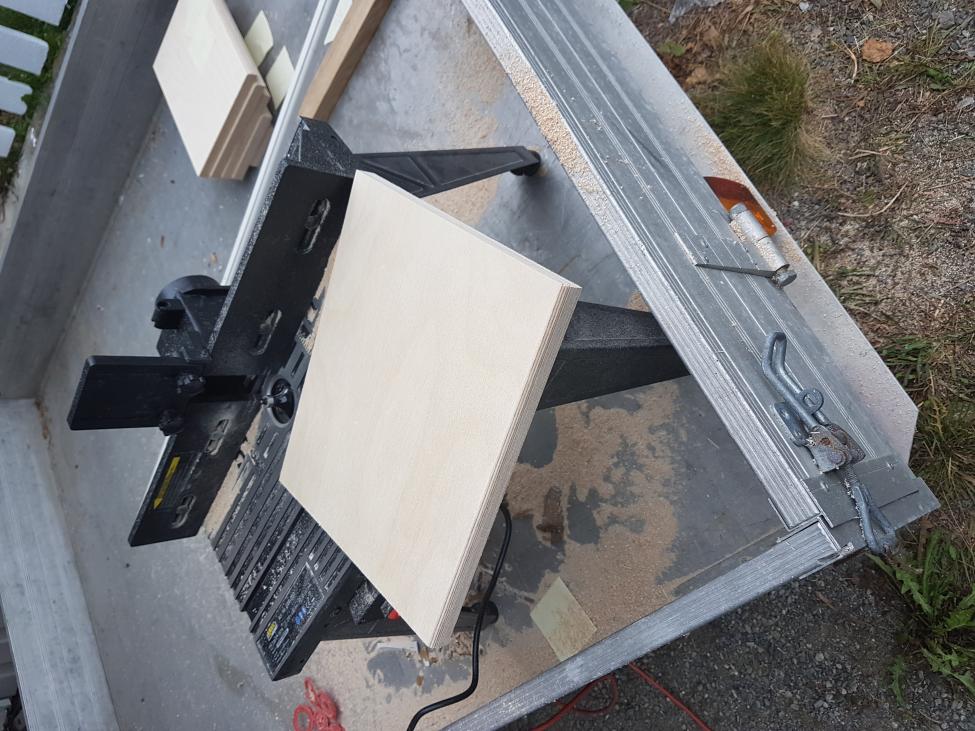

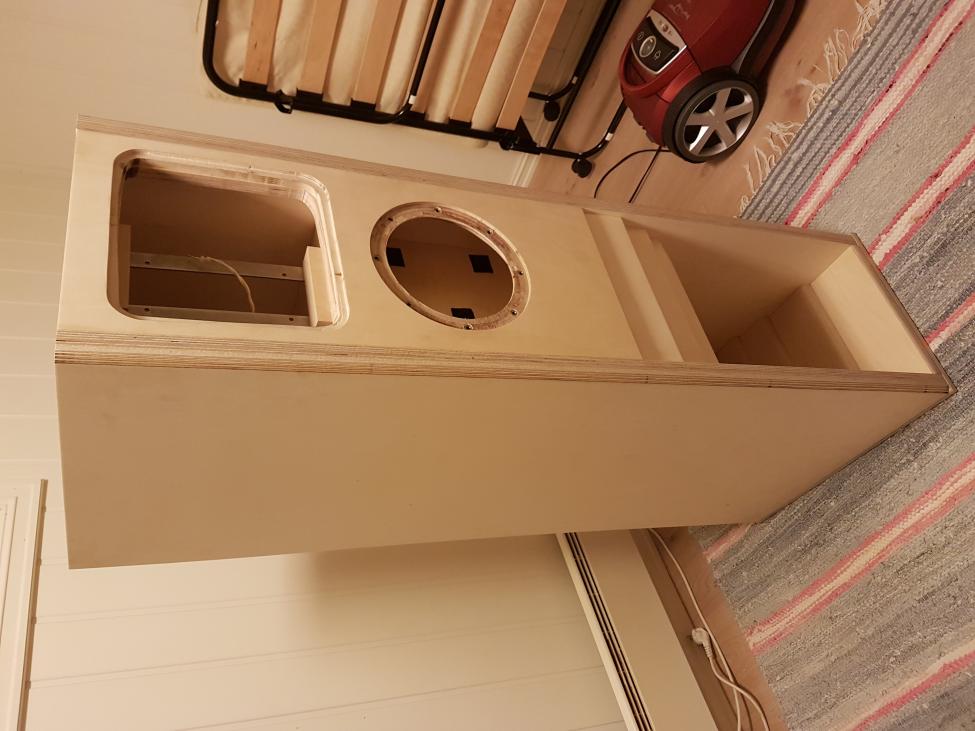

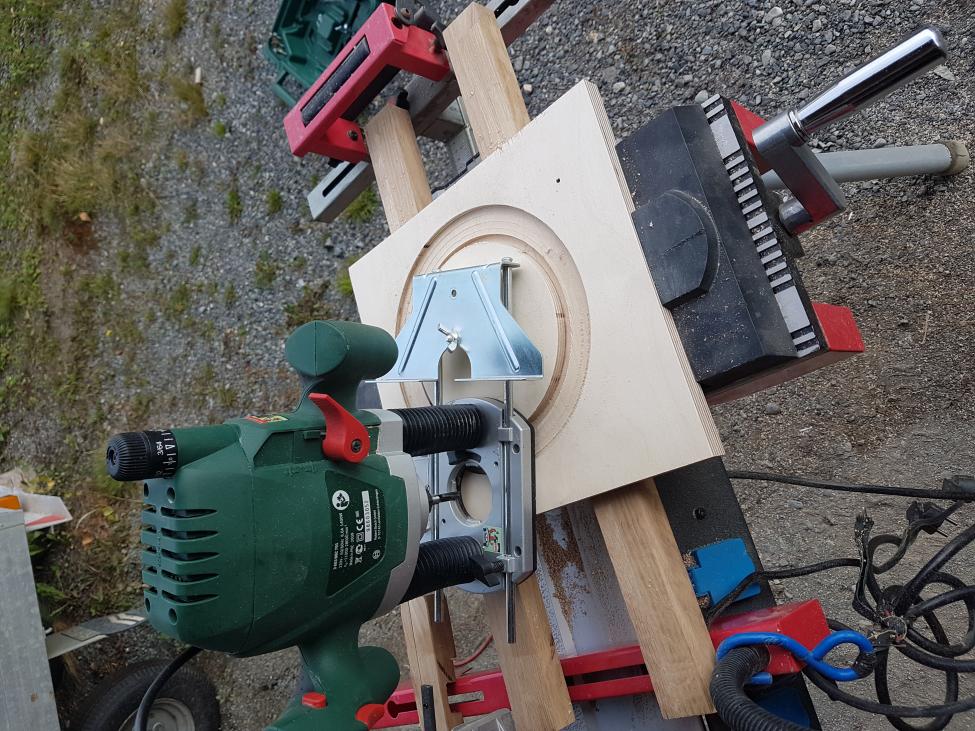

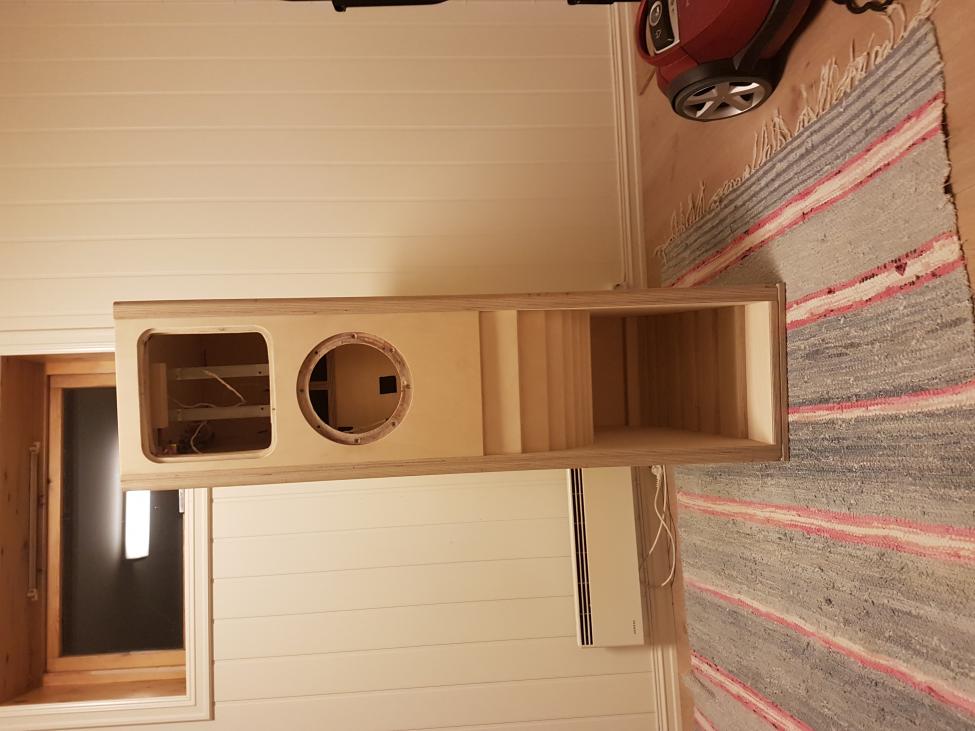

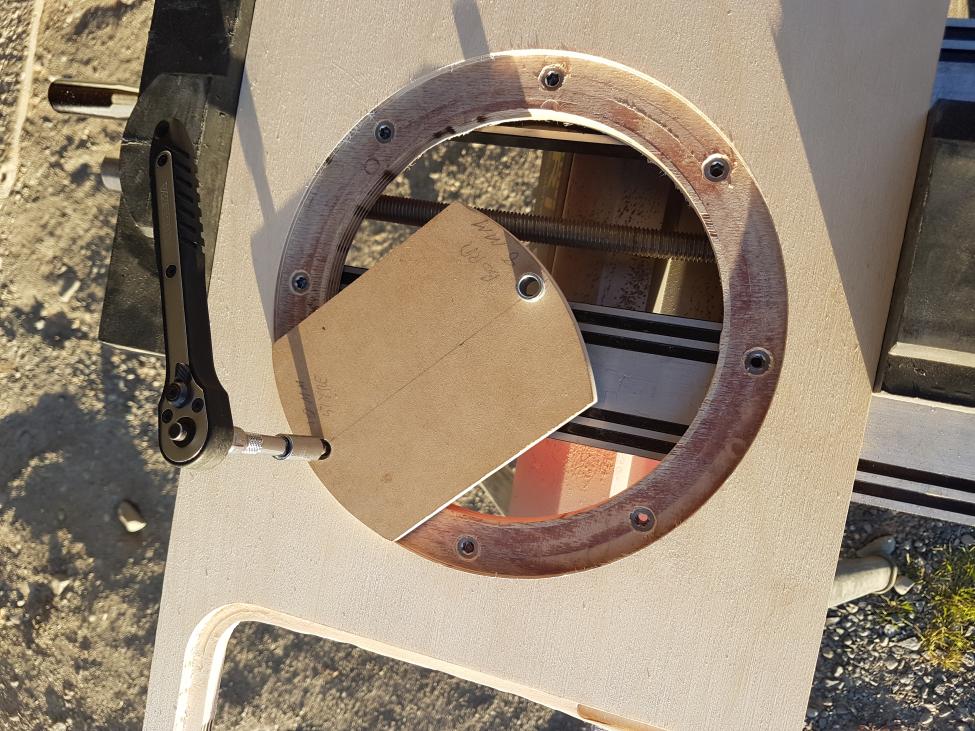

    Elementer og waveguide ble forsenket, elementer med sirkel guide, for waveguidene lagde jeg først en mal før jeg så brukte kopi guide på fresen.

    Jeg valgte i stor grad å avrunde alle sider med fres. Dette for å beskytte kanter mot skade og fordi jeg synes det gir et mykere inntrykk på en ellers ganske massiv høytaller. Kommer ikke bort fra at ord som nette og beskjedne ikke kan benyttes på disse høytalerne :)

    Har brukt rampa for å feste elementer til kassa, for nøyaktig plassering av disse lagde jeg meg borr og skru guide.

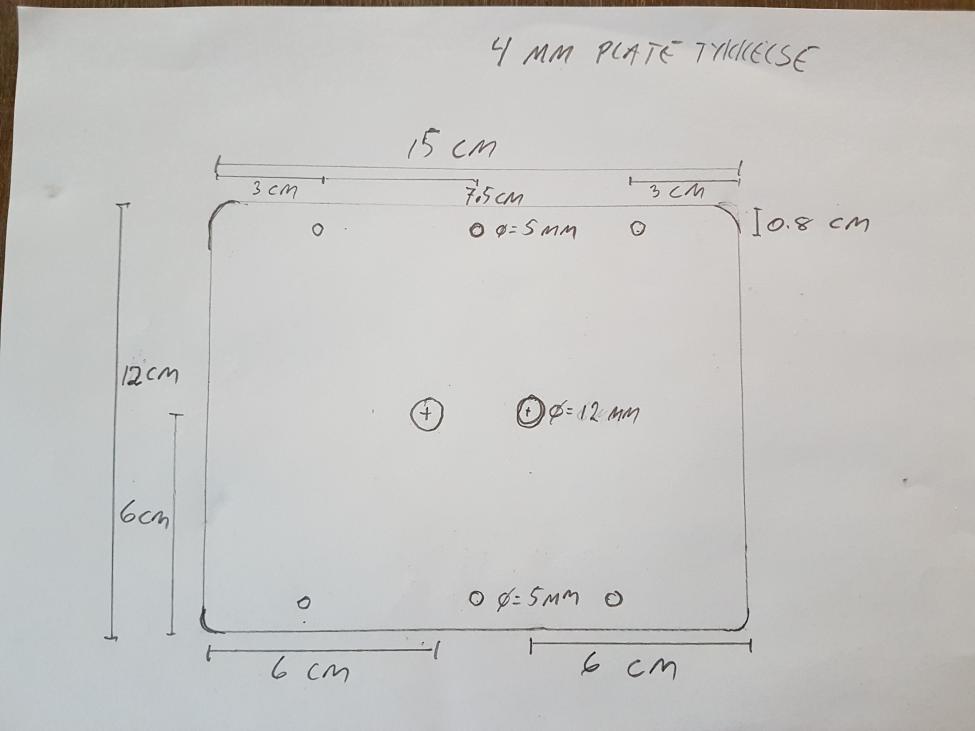

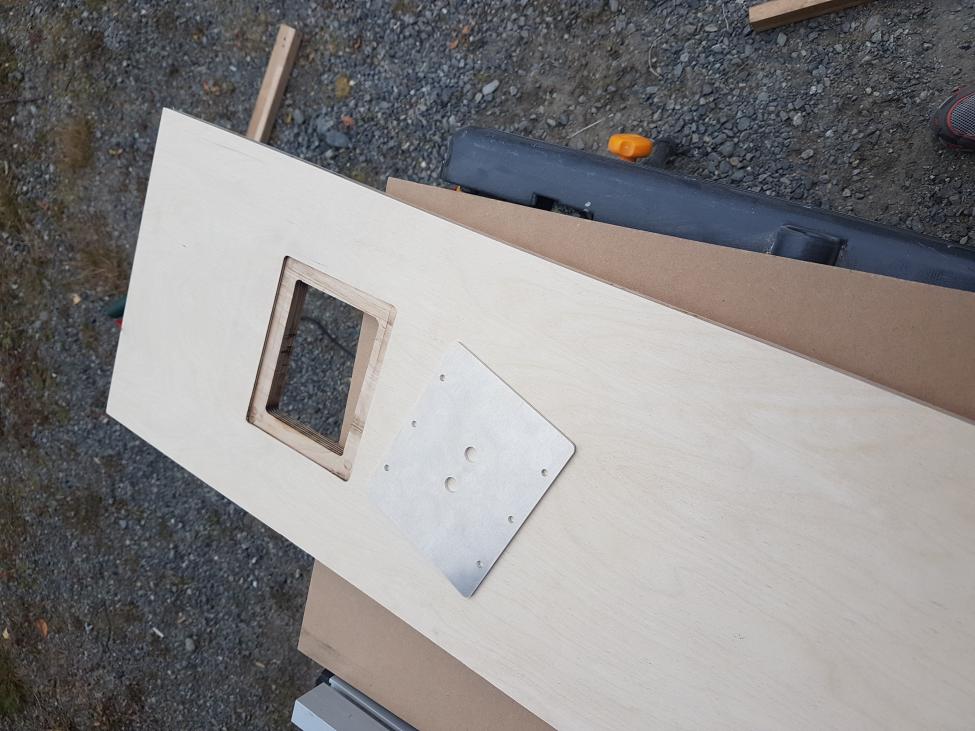

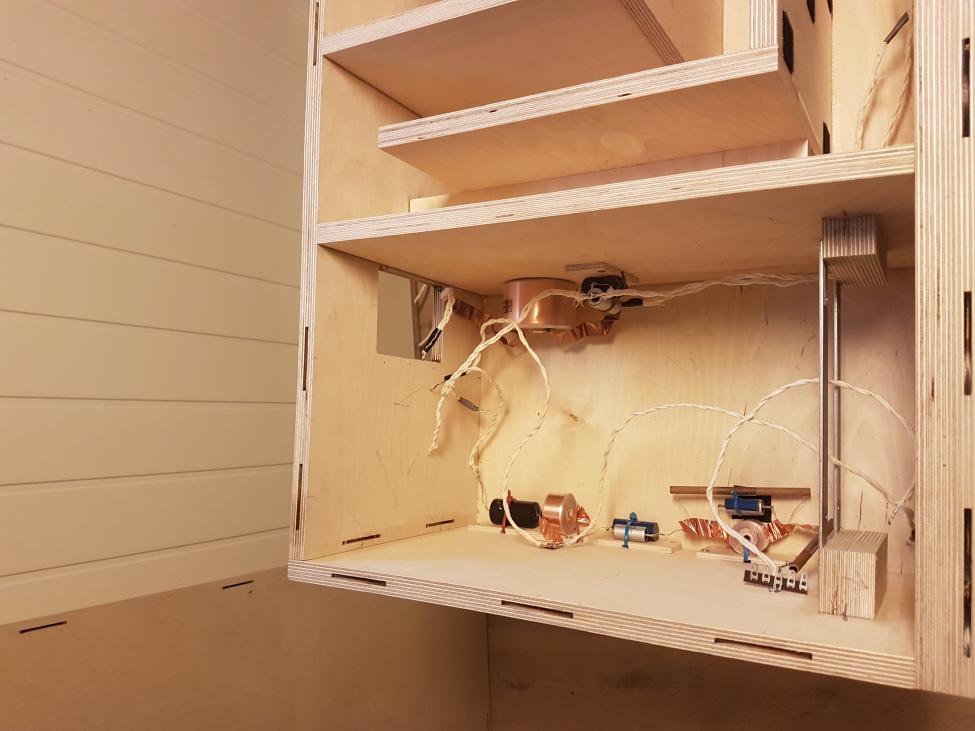

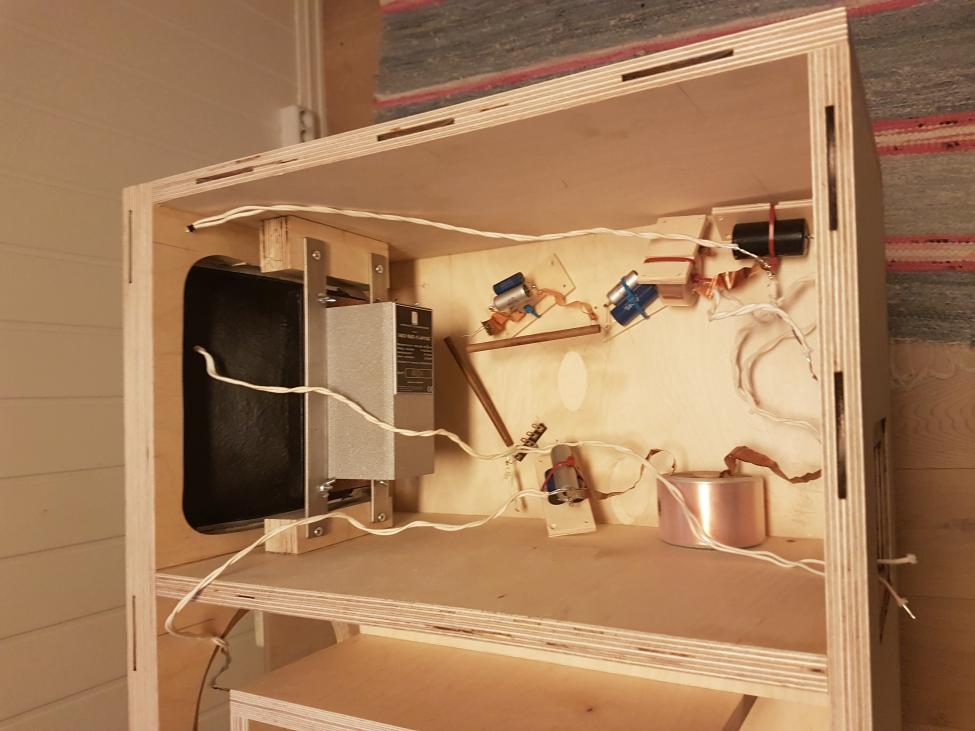

    Raal og waveguide er festet til braketter og ved å få laget en terminal plate som er stor nok til at jeg kan få inn hele hånda, så kan waveguide enkelt tas ut slik at delefilteret blir tilgjengelig ved behov.

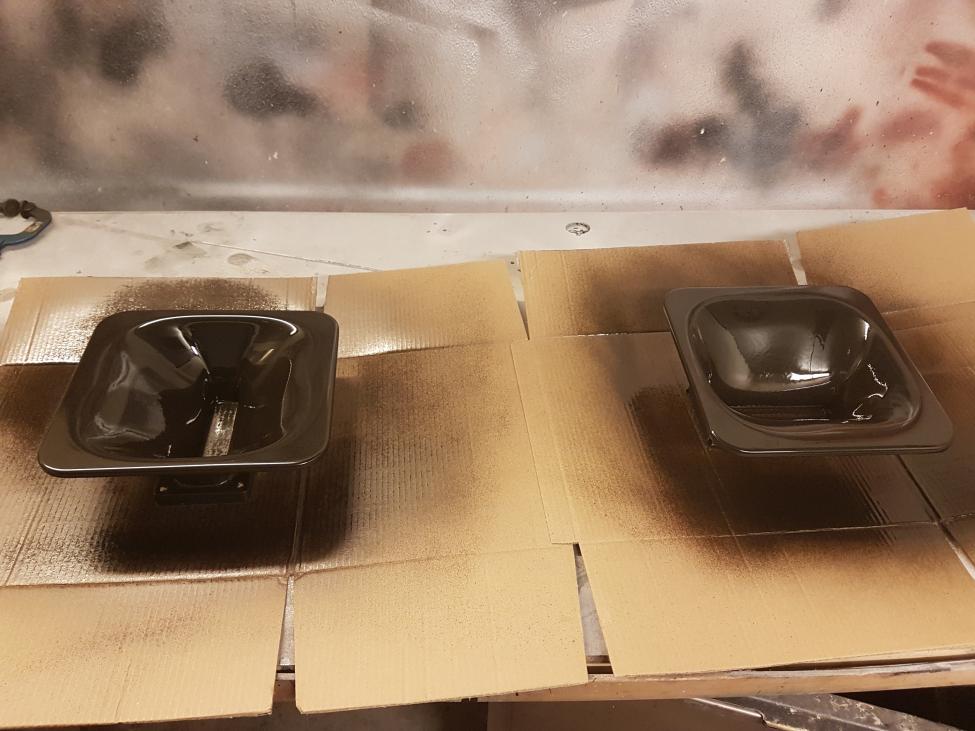

    Waveguide ble pusset ned og lakkert i samme farge som fostex elementet, samme med terminal plater.
    Jeg har i tillegg gjort en liten vri på bunn plata. Den er på opprinnelige tegninga limt som dobbelt bunn. Jeg har valgt å lime inn den ene, mens den nederste er skruet fast til den andre med rampa og bolter. Dette er rett og slett for å muligheten til å bytte denne hvis det skulle bli skader og hakk i forbindelse med forflytning.

    Nå gjenstår det olje, valgte en hardvoks olje fra Biofa, og pussing opp til 400k, før elementer monteres og utstyret tilkobles rør oppsett.

    NOK tekst i denne omgang.. under følger en del bilder av prosessen så langt :)


    Vedlegg

    motoren

    Æresmedlem
    Ble medlem
    13.01.2007
    Innlegg
    23.692
    Antall liker
    37.925
    Sted
    Flekkefjord
    Torget vurderinger
    30
    utsøkt arbeid du gjør der, blir spennende å følge med her og se resultatet :)

    mvh


    Sluket

    Sivilaudiofil og Master Baiter
    Ble medlem
    11.08.2006
    Innlegg
    55.203
    Antall liker
    101.683
    Torget vurderinger
    23

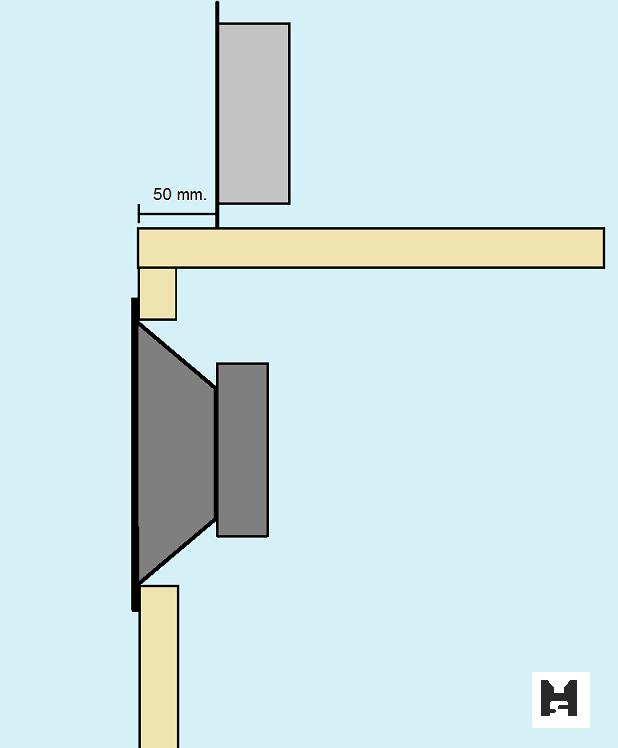

    Avstand fra flush 208 til ditto RAAL er 50 mm. :cool:


    Laban MK3

    Hi-Fi freak
    Ble medlem
    23.03.2016
    Innlegg
    2.903
    Antall liker
    1.495
    Sted
    Plankebyen
    Torget vurderinger
    2
    Trigger noe langt inne i sjela når jeg ser slike DIY tråder nydelig utført @Keevenru . Bjørkefiner i møbelkvalitet hvor kan slikt skaffes ?

    Mvh


    Keevenru

    Hi-Fi entusiast
    Ble medlem
    11.06.2017
    Innlegg
    236
    Antall liker
    221
    Torget vurderinger
    2
    Takk :)
    Koser meg stort med dette prosjektet. Kjøpte det via herremannen som kuttet opp delene for meg. Du finner han på gruppa "hardtre" på Facebook. Ellers kan de fleste trevarehusene skaffe, men forbered deg på litt høy vekt og til dels pris :)


    Keevenru

    Hi-Fi entusiast
    Ble medlem
    11.06.2017
    Innlegg
    236
    Antall liker
    221
    Torget vurderinger
    2

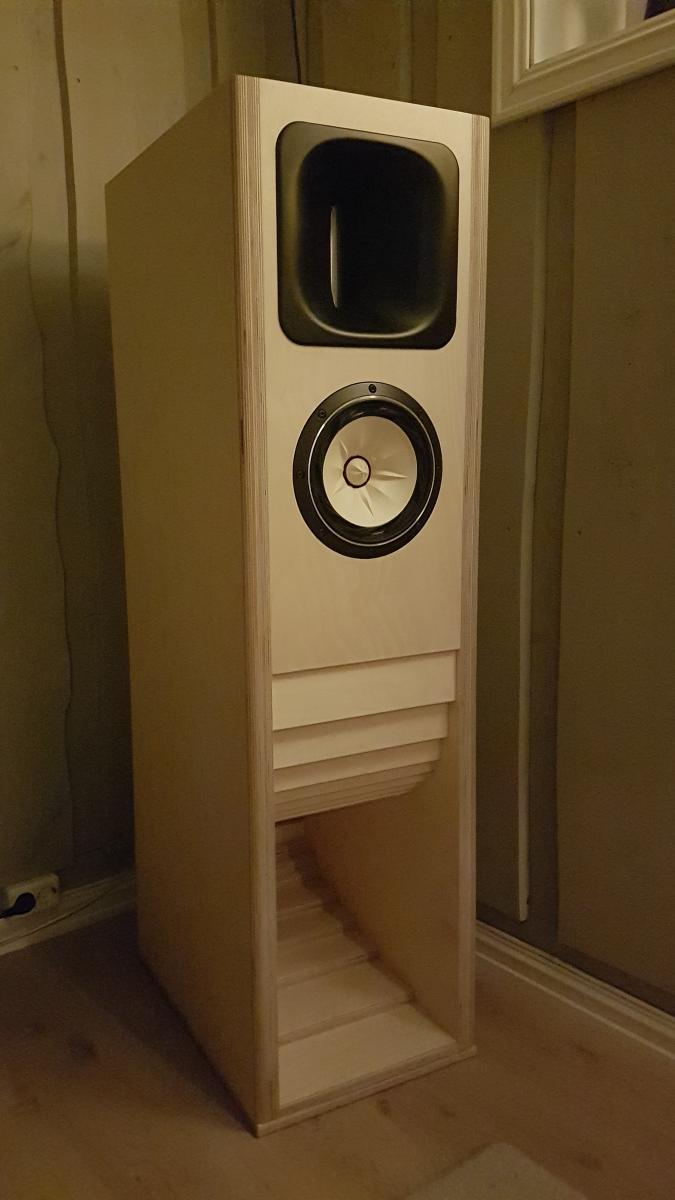

    Da er høytallerene fått et godt lag biofa hardvoks olje. Denne er matt og skal forhindre gulning av treverket. Den ble rullet på før den ble slipt inn med 400 papir.

    Så vidt fått koblet dem til cary sli-80 signature f1 forsterkeren og lydmessig er det lovende :)



    Sist redigert:

    Keevenru

    Hi-Fi entusiast
    Ble medlem
    11.06.2017
    Innlegg
    236
    Antall liker
    221
    Torget vurderinger
    2
    Hei :)

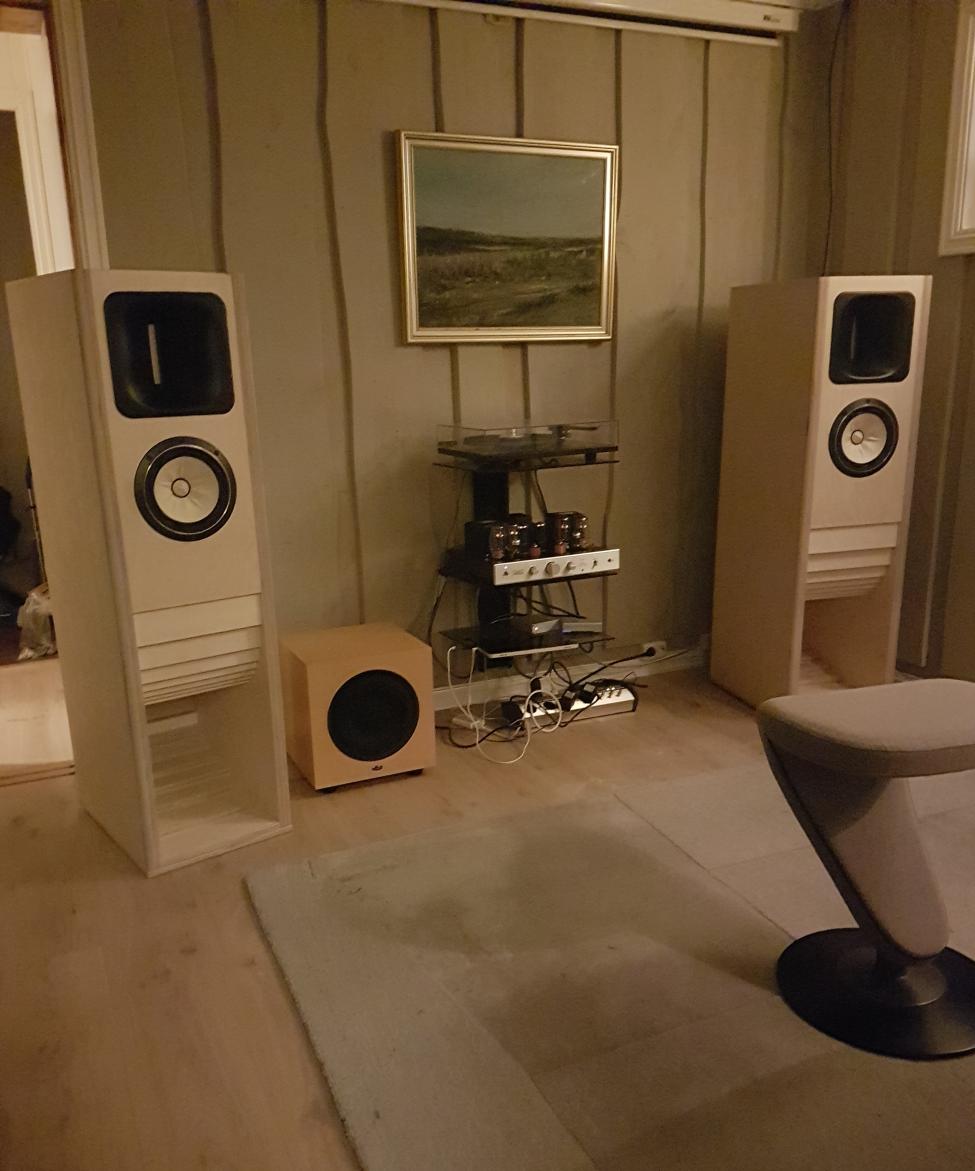

    Da har jeg fått snudd rommet, trukket høytalerne ut fra frontvegg og sidevegger med stort hell.

    Men nå jobbes det med tuning.
    Jeg prøvde først ut eggeskal skum bak fostex, samt i bunn av bakkammeret. Dette ga en svært dempet lyd. Fjernet skummet i bunn av bakkammeret og det hjalp på mye. Likevell synes jeg ikke begynte å nærme meg noe magisk før alt skum gikk ut og ble erstattet det med bitumen på plata rett bak elementet, samt på elementenes magnet. I bunnen av bakkammeret la jeg en sokk fylt med 10 dl sand. Resultatet var en vokal som av en annen verden, oppløst, krisp og står helt fritt fra høytalerne. Ulempen var at jeg savnet litt kropp/fylde i lydbildet. Tok da ut halvparten av sanden så det var igjen 5 dl i hver sokk, dette bedret på fylden, men etter å ha fjernet ytterligere et par dl sand i hver sokk kom det som for meg opplevdes som perfekt balanse mellom vokal, smekk og fylde/tyngde.
    Spørsmålet er nå om noen som kan fortelle meg hva som endres ved å tilføre sand i hornet bakkammer?

    • Liker
    Reaksjoner: HCS

    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    4.278
    Antall liker
    4.190
    Torget vurderinger
    16
    Ved å tilføre sand endrer du volumet som elementet "ser" i bakkammeret, og den akustiske delefrekvensen mellom det bakladete hornet og direktestrålet lyd fra elementet.
    Dette er som du sier fintuning som enten kan gjøres på øret eller ved å måle seg frem til der hvor du har penest overgang mellom mellomtone og midbass


    Keevenru

    Hi-Fi entusiast
    Ble medlem
    11.06.2017
    Innlegg
    236
    Antall liker
    221
    Torget vurderinger
    2
    Utrolig fascinerende å eksperimentere med dette, raal og fostex låter fantastisk sammen så det er greit nok, men hvordan man kan flytte scena nærmere og lengre fra deg, få fokus på vokal kontra bandet, alt ved å manipulere bakkammeret. Blir spennende å få tatt noen målinger etter hvert.
