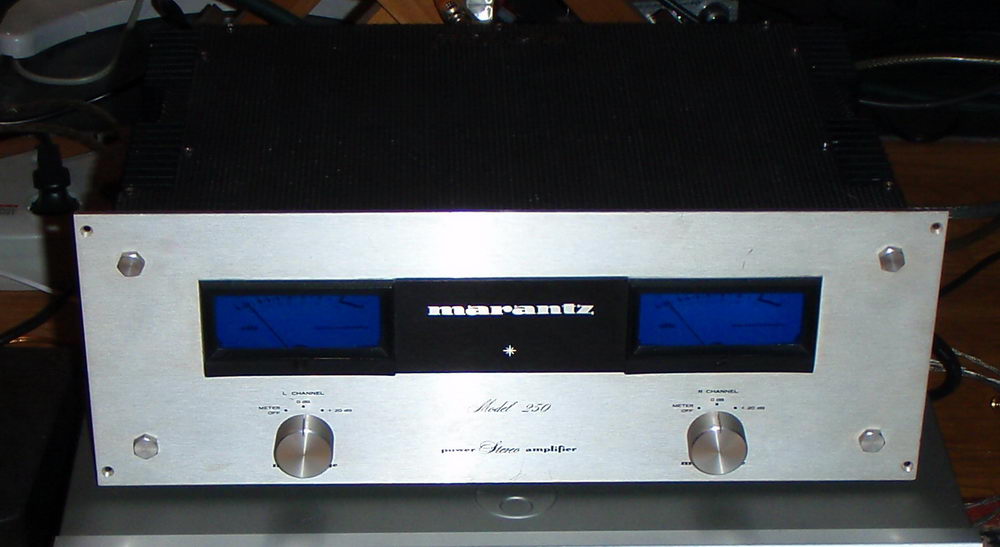

    En kjenning kom innom med en forsterker som trengte service...forresten, han hadde 2 stk...(en til deler)


    En sjelden sort her på berget...

    Arne K


    Vedlegg

    • Liker
    Reaksjoner: mwt

    Cobra2

    Hi-Fi freak
    Ble medlem
    26.02.2003
    Innlegg
    4.499
    Antall liker
    625
    Sted
    Stavanger
    Torget vurderinger
    75
    Desverre hadde det vært et lite "kaboom!" i forsøket på å koble den til 230V...
    Sannsynligvis ikke så mye feil-kobling, som mangelfull reparasjon fra tideligere tider...
    Ja, ja...da er det jo greitt med en dele-amp? Men den fungerte heller ikke, av samme grunner...
    Så var det å begynne å demontere ALLE transistorer, mange var u-orginale, flere var døde...
    Masse måling av resterende komponenter, bytte litt, fornye elektrolytt-kondiser, og så samle sammen
    det som var brukande av transistorer.
    Endel måtte bare erstattes med nye typer. Og etter mye detektiv-arbeid fant jeg triksene som MÅ gjøres
    når en beuker u-orginale/erstatnings-transistorer i denne forsterkeren.
    Det "kjekke" er at MANGE transistorer var laget spesielt for Marantz, med eget nummer-system.

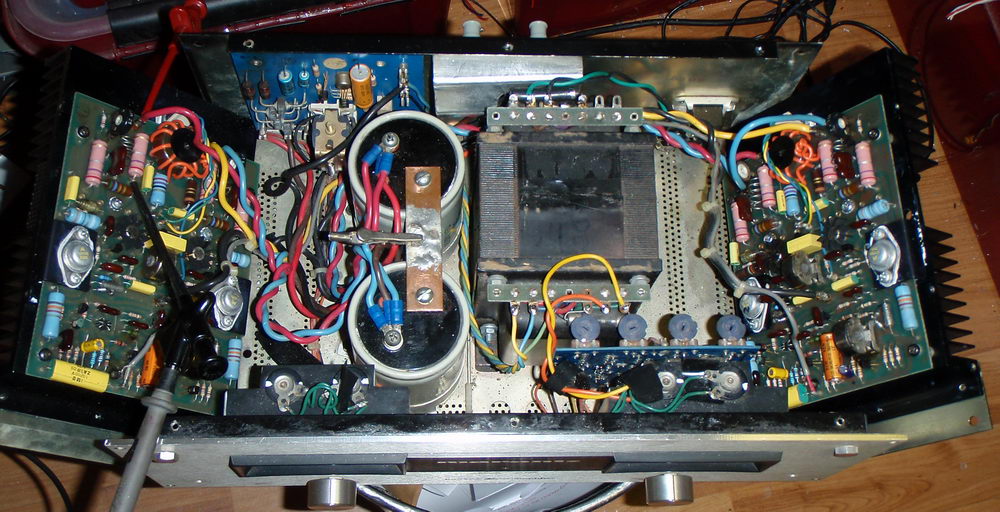

    Slik ser en modul ut innenfra...


    Og utgangs-transistorene:


    Vedlegg

    • Liker
    Reaksjoner: mwt

    Cobra2

    Hi-Fi freak
    Ble medlem
    26.02.2003
    Innlegg
    4.499
    Antall liker
    625
    Sted
    Stavanger
    Torget vurderinger
    75

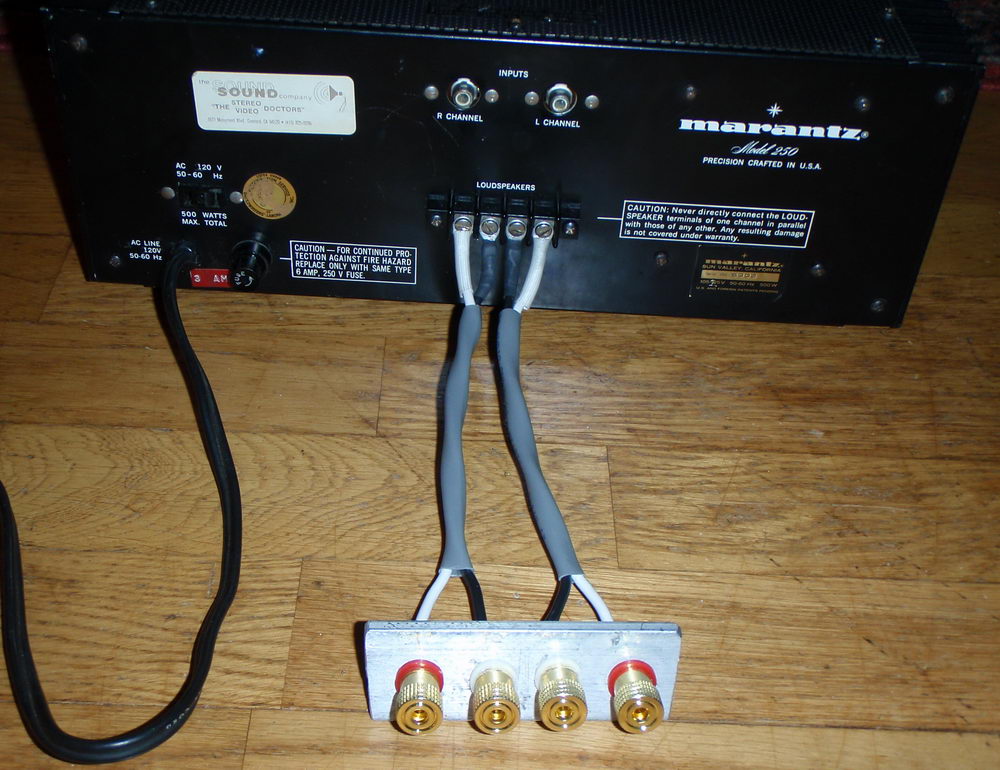

    Siden sikrings-kretsløpet er berømt for sin TREGHET, og at disse forsterkerne ikke liker kortslutning...
    -var det like greitt å få laget en litt sikrere htt-tilkobling:


    Vedlegg

    • Liker
    Reaksjoner: mwt

    Cobra2

    Hi-Fi freak
    Ble medlem
    26.02.2003
    Innlegg
    4.499
    Antall liker
    625
    Sted
    Stavanger
    Torget vurderinger
    75

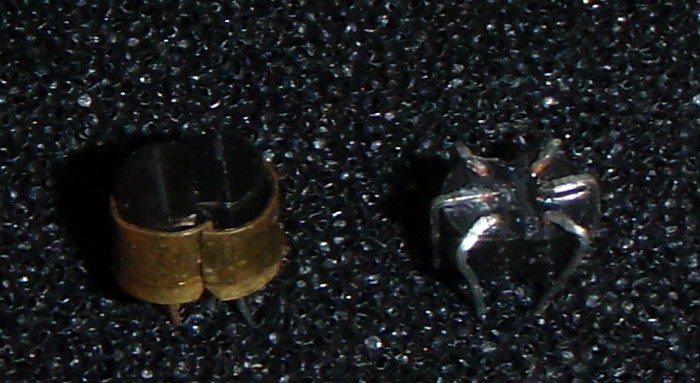

    En av modifikasjonene; et transistor-par som er beta-matchet og sammenkoblet (for temp-kompensasjon).
    Enkleste tiljengelige erstatning hadde selvfølgelig motsatt ben-konfigurasjon, så de to ble limt sammen og snudd på hodet:


    Vedlegg

    • Liker
    Reaksjoner: mwt

    Delle

    Hi-Fi freak
    Ble medlem
    09.03.2007
    Innlegg
    1.448
    Antall liker
    28
    Ser ut til å være et solid stykke arbeid dette. Er dette et dugnadsprosjekt, eller er denne ampen av en slik kvalitet at en slik reparasjon kan forsvares med "normale" timepriser?

    Mvh


    Cobra2

    Hi-Fi freak
    Ble medlem
    26.02.2003
    Innlegg
    4.499
    Antall liker
    625
    Sted
    Stavanger
    Torget vurderinger
    75
    Delle skrev:
    Ser ut til å være et solid stykke arbeid dette. Er dette et dugnadsprosjekt, eller er denne ampen av en slik kvalitet at en slik reparasjon kan forsvares med "normale" timepriser?
    Mvh
    Nei, slike overhalinger kan bare gjøres til "hobby-pris" :'(
    8)
    Arne K


    Cobra2

    Hi-Fi freak
    Ble medlem
    26.02.2003
    Innlegg
    4.499
    Antall liker
    625
    Sted
    Stavanger
    Torget vurderinger
    75

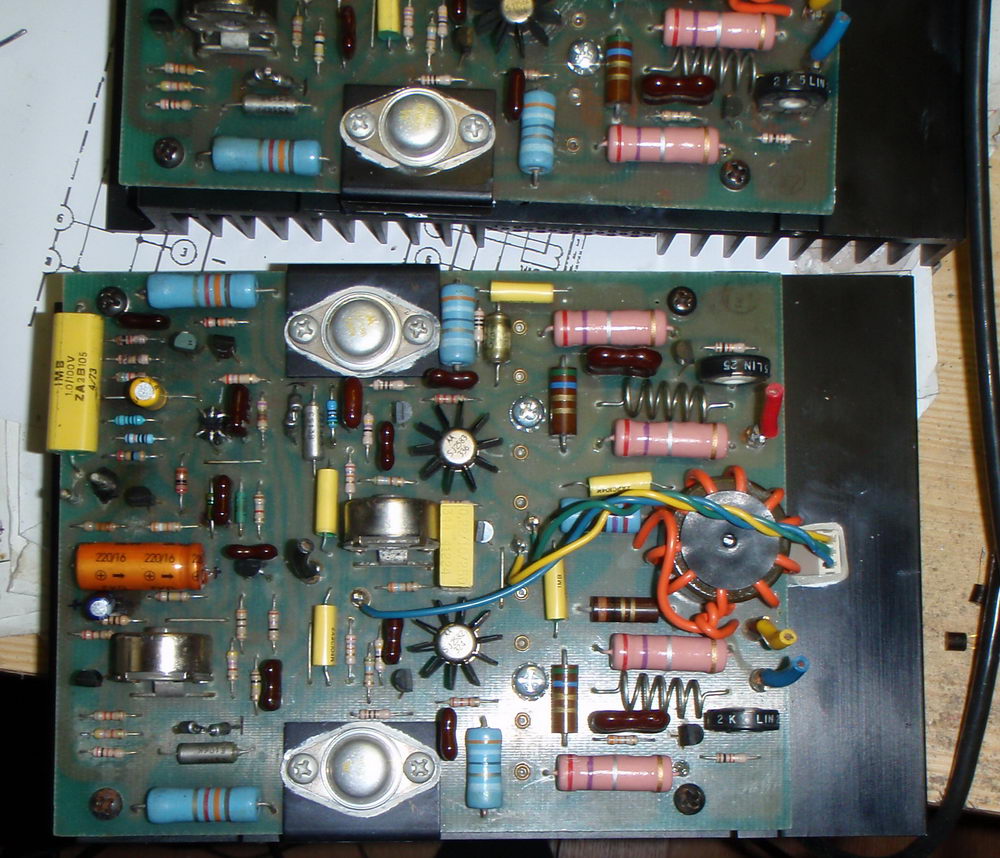

    Andre detaljer om akkurat Marantz 250; den finnes i flere "utgaver"/variasjoner...kommer an på serie-nr.
    Ikke store endringer på skjema, men noen transistorer ble oppgradert på senere modeller, og print-kort layout
    ble oppdatert.
    Her er bilde av orginal-kortene (minus litt deler) til sammenlikning med de litt nyere jeg brukte til erstatning:
    (med spor av alle 150W som ville ut i ene hjørnet ;D )


    Vedlegg

    S

    Sjur T

    Guest

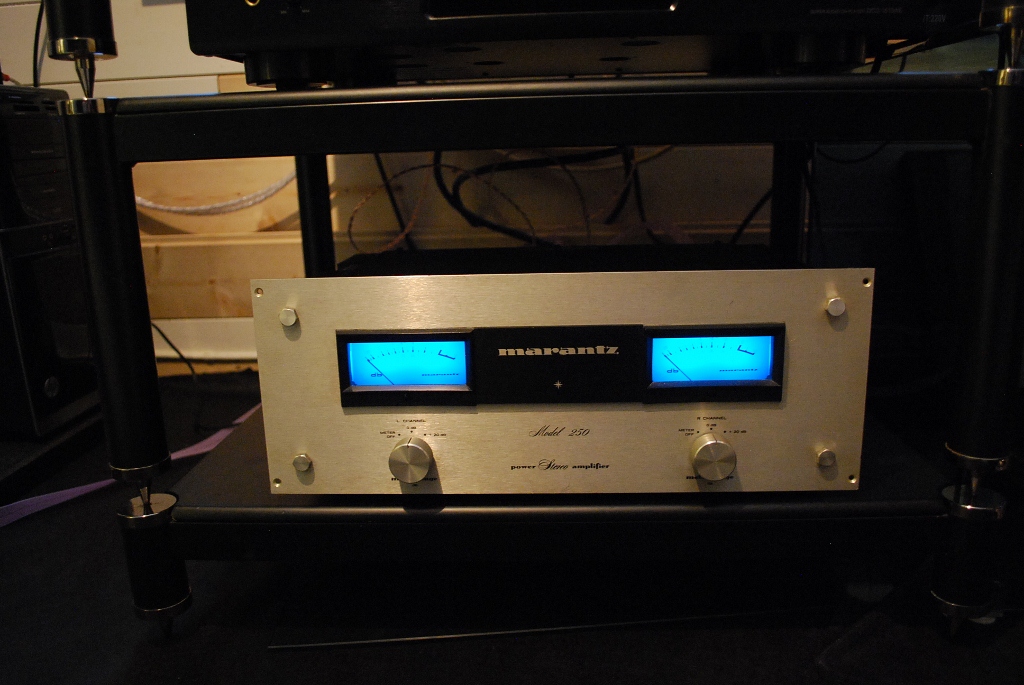

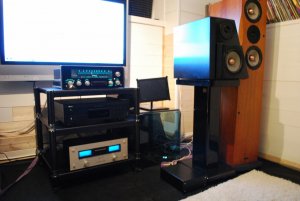

    Da er den kommet hjem og koblet opp med Mcintosh pre og Denon cdspiller:)
    Den spiller veldig flott og gjør slettes ikke skam på hverken Dynabel Euforia høytalerne eller DIYene mine.
    Masse punch og krefter!

    Tusen takk for strålende utført jobb Arne!
