Måling av Idss, Jfet transistorer

HAREPUSEN

Hi-Fi freak
Ble medlem
04.11.2009
Innlegg
1.669
Antall liker
744
Sted
telemark
Torget vurderinger
2
Hei i tråden til INe bygger high end forsterkere " er det tegning og artikler


kortvarig

Banned
Ble medlem
29.04.2013
Innlegg
2.237
Antall liker
763
Sted
Danmark
https://www.passdiy.com/project/articles/matching-devices

Ellers er IDSS den maksimale strøm der kan gå i feten, , den situation opstår når gate og source har samme potentiale Ugs=0V (gate og souce er kortsluttet), Idss er en datablads størrelse, men varierer, så ved matchning skal fet udmåles.

den anden ydergrænse kaldes Up pinch off-spæning, det er også en databladsstørrelse , Up er den gate souce spænding Ugs værdi som giver nul drain strøm Id = 0,

Når disse to parameter er målt kan man teoretisk beregne enhver Drain strøm for enhver Ugs spænding (overføringsfunktionen) med kvadrat ligningen Id = Idss (1-Ugs/Up)^2.

Idss er ret simpelt at måle man tager et 9V batteri eller lignede, , sætter et milli-amperemeter mellem batteriet og drain , kortslutter gate og source, og måler Drain strømmen Id , som er værdien for Idss .

Der er en der har været så venlig at lave en tegning her:


Alternativt sæt 100 ohm hvor mA metret er, og mål spændingen over denne modstand, brug ohms lov til at beregne strømmen Idss således: Målt spænding/100 ohm = Idss

Og du kan læsse mere uddybende her Testing and Matching JFETS | Stompville

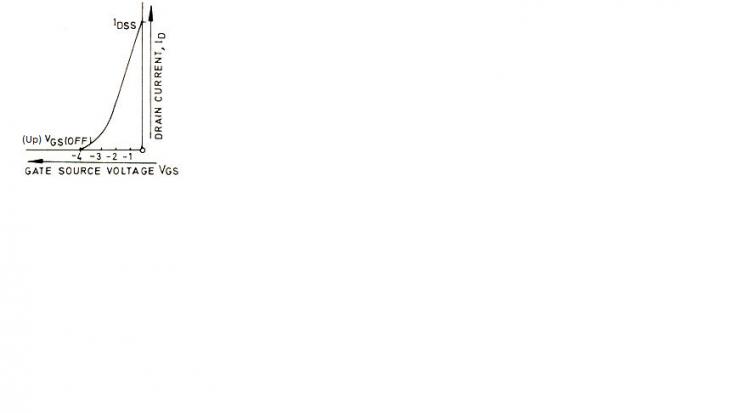

Og her er overføringsfunktionen med de to værdier Idss og Up eller (Vp) afhængig af hvor man er i verden.


Tilføjet:

Fandt en som har lavet et simpelt kredsløb som både måler Up og Idss http://www.edn.com/design/other/4370552/Simple-circuit-lets-you-characterize-JFETs

Sist redigert:

hato

Hi-Fi entusiast
Ble medlem
07.04.2005
Innlegg
184
Antall liker
284
Torget vurderinger
8
Takker for svar, skal prøve å finne ut av dette.


liliya

Overivrig entusiast
Ble medlem
28.11.2002
Innlegg
751
Antall liker
488
Torget vurderinger
14
Men for sikkerhets skyld ikke "hopp over" en motstand (typisk 100 ohm eller 1kohm) i serie med spenningskilden inn på drain.
