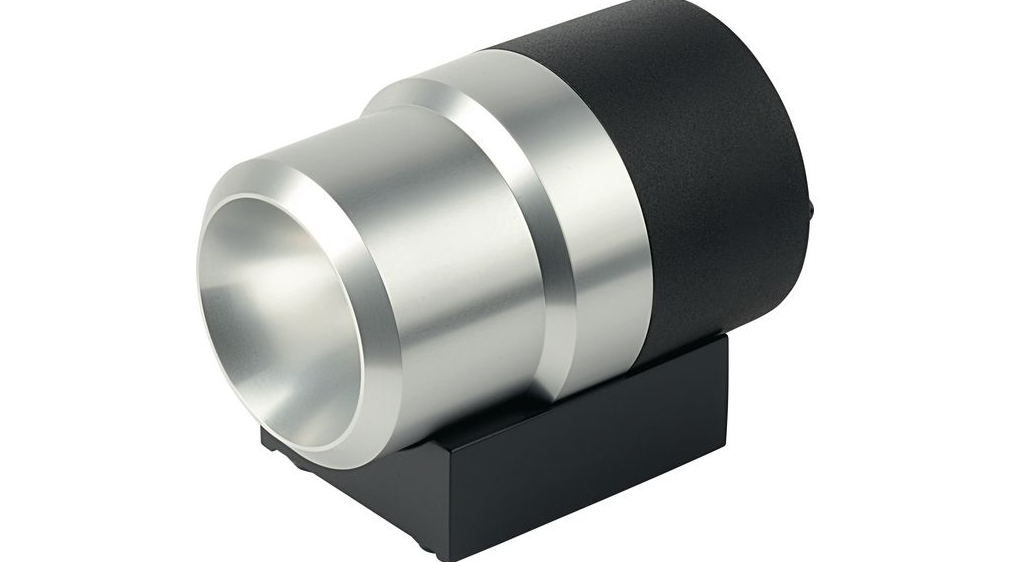

    Mottok akkurat et par nye Visaton TL 16-H diskanthorn, kjøpt nye fra forhandler. Klok av skade måler jeg alltid nye drivere ved adkomst, og her måler jeg avvik mellom de to.

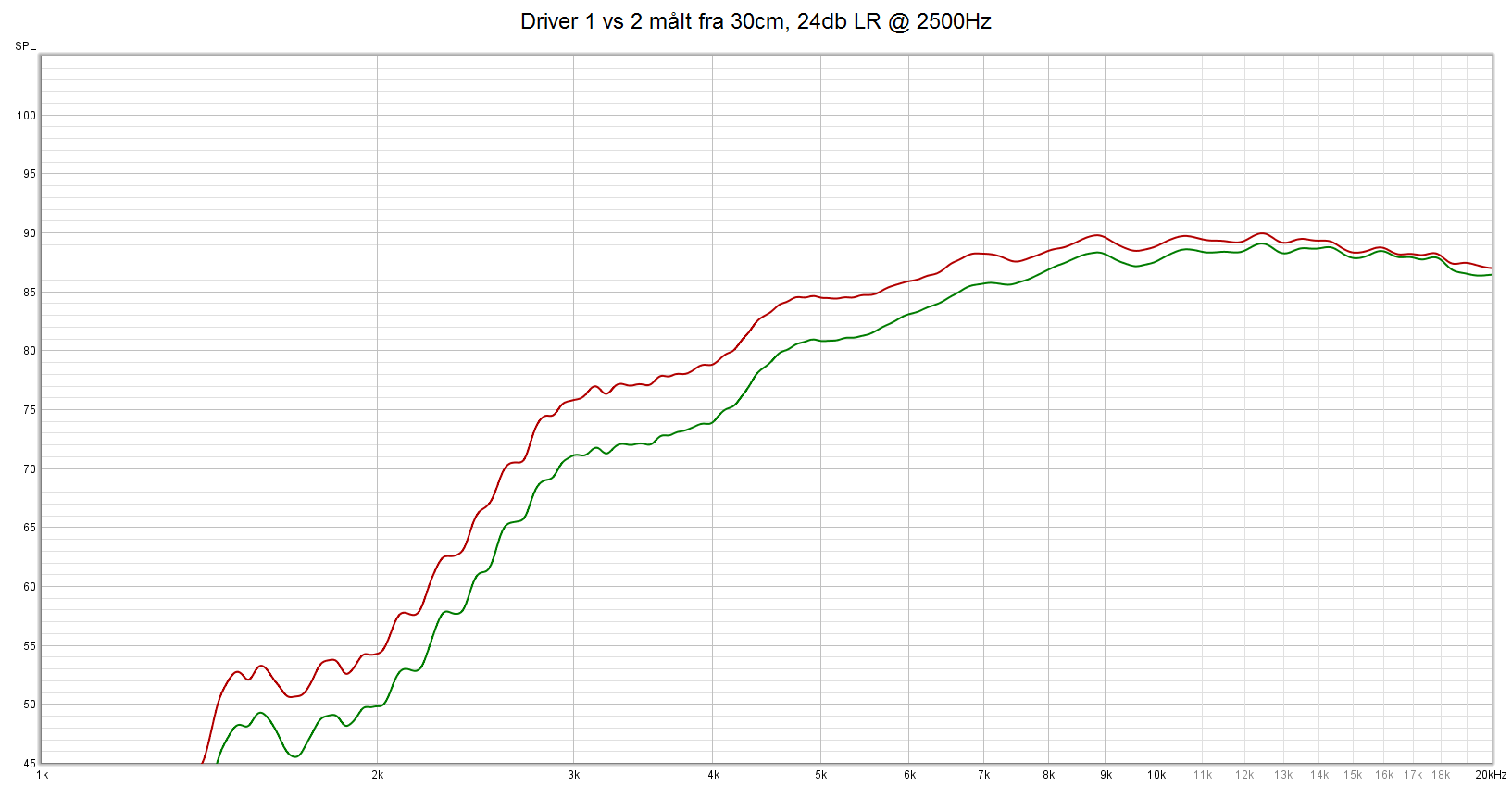

    På målingene nedenfor har jeg sjonglert de to enhetene på samme forsterkerkanal for å utelukke eventuell DSP tabbe, og horn+mic er i eksakt samme posisjon.

    Visaton 0.png
    Visaton 1.png

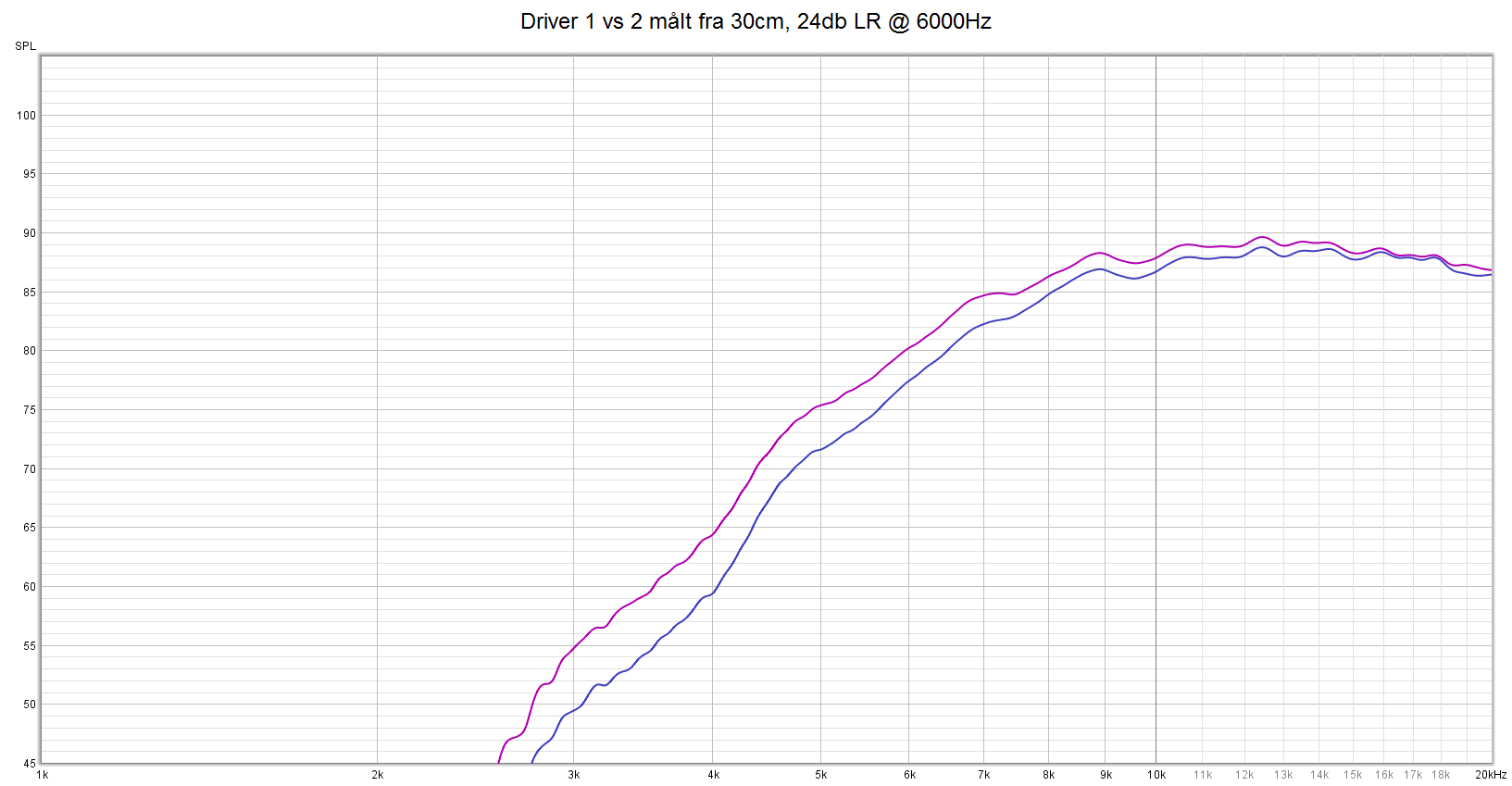

    Ved å flytte XO til 6kHz blir det noe mindre påfallende, men fortsatt forskjell innenfor bruksområde. Det er ca 3db forskjell @ 6kHz også går det gradvis over til 1db @ 10kHz ish.
    Visaton 2.png

    Fristende å åpne opp for å se om det er noe rusk i spolegapet e.l., men det skulle ikke være nødvendig på nye drivere..
    Er dette innenfor hva man burde forvente av toleranser, eller ville du sendt disse i retur?


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5

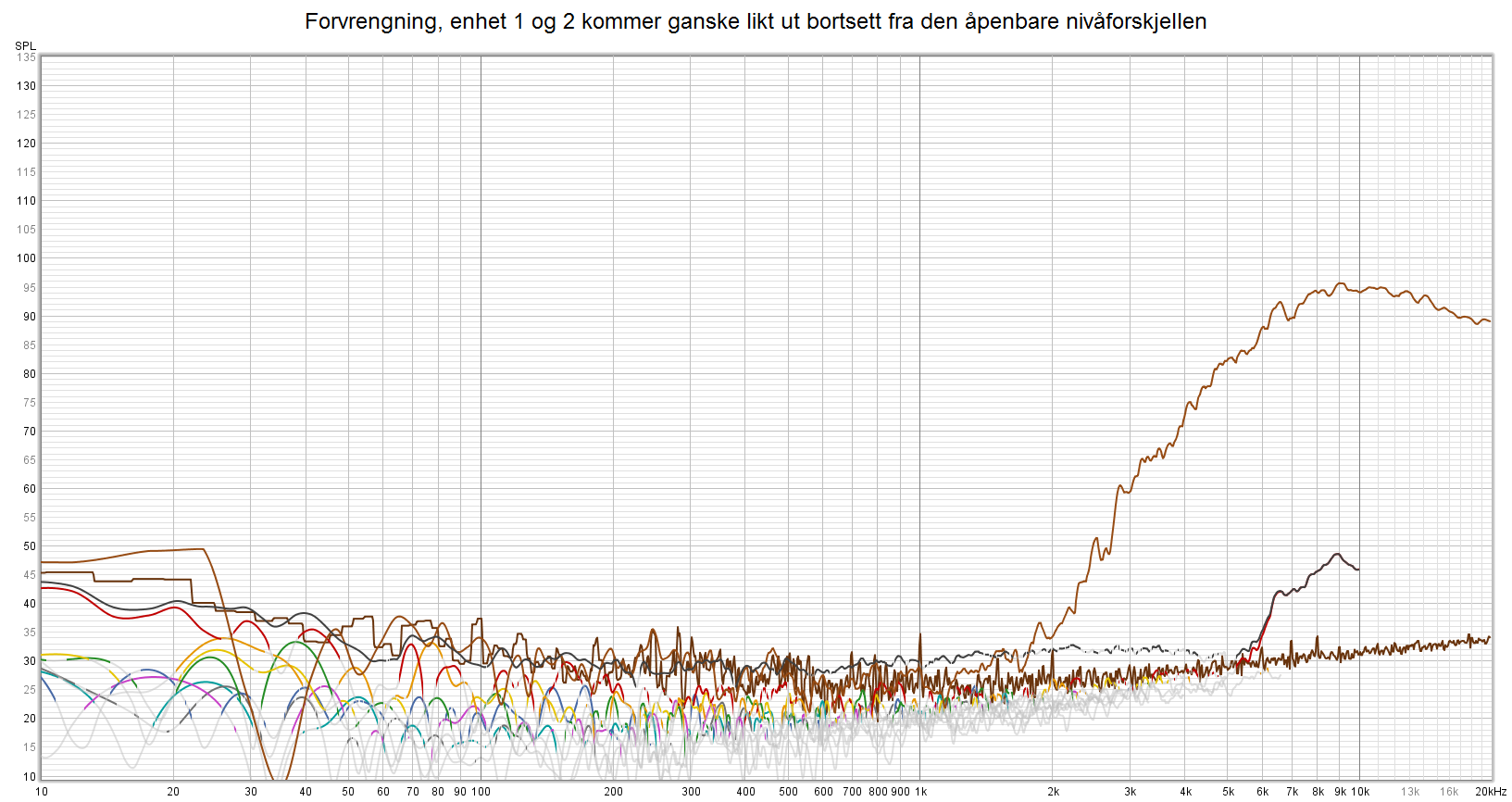

    Målte forresten vreng også. Synes det skulle lite til før THD krøp oppover (95db målt fra 30cm).

    Visaton 3.png


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.545
    Antall liker
    10.638
    Sted
    Hjemme
    Torget vurderinger
    3
    Drar du hjem et par gamle JBL horndiskanter, 2402, 2404 eller 2405 så disse mye større avvik enn dette.
    Visaton diskantene bør vel knapt nok se delinger lavere enn 7k, så om du bruker de innenfor komfortsonen er jo avviket veldig lite.

    Jeg tipper det er bittelitt ulikhet på opphenget som gjør avviket siden det er lavere i frekvens.
    Hadde det vert motorkraft eller spole avvik ville det nok oppført seg annerledes.

    Spill og nyt tenke jeg :)

    Veldig jevn frekvensrespons på de, hvordan er følsomheten?


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5
    Tja, du har nok kanskje et poeng!

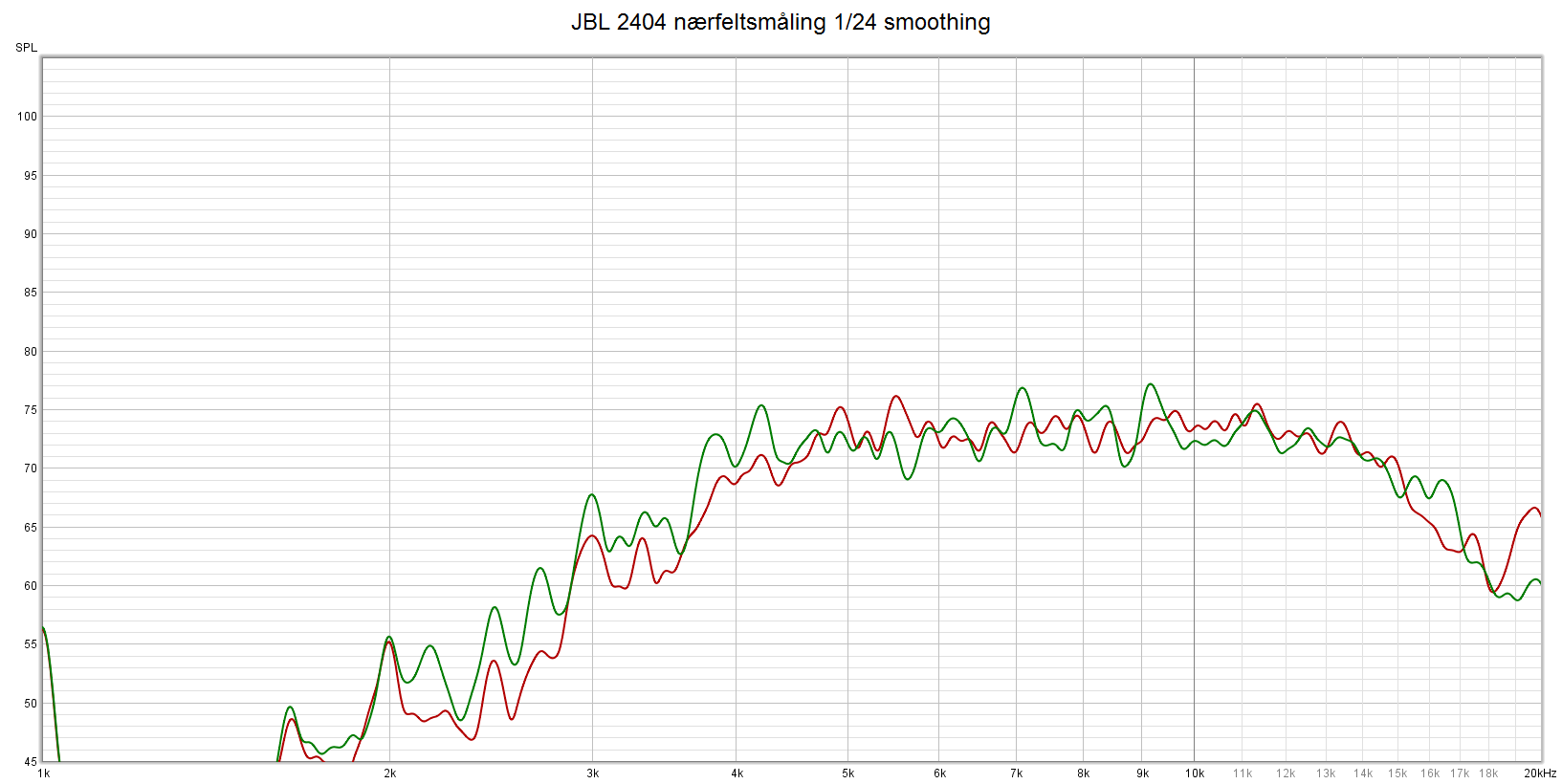

    Fant igjen en gammel måling fra et par 2404 jeg hadde, disse var nok mer jevne i nivå seg imellom men betraktelig mer rufsete enn Visaton i responsen. PS: Alle målinger er med 1/24 smoothing.
    JBL 2404.png

    Datablad sier 100db ved 1W.

    Takk for innspill, godt å få senket skuldrene litt 😁 Førsteinntrykket er veldig bra så vil helst ikke sende de tilbake.


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5

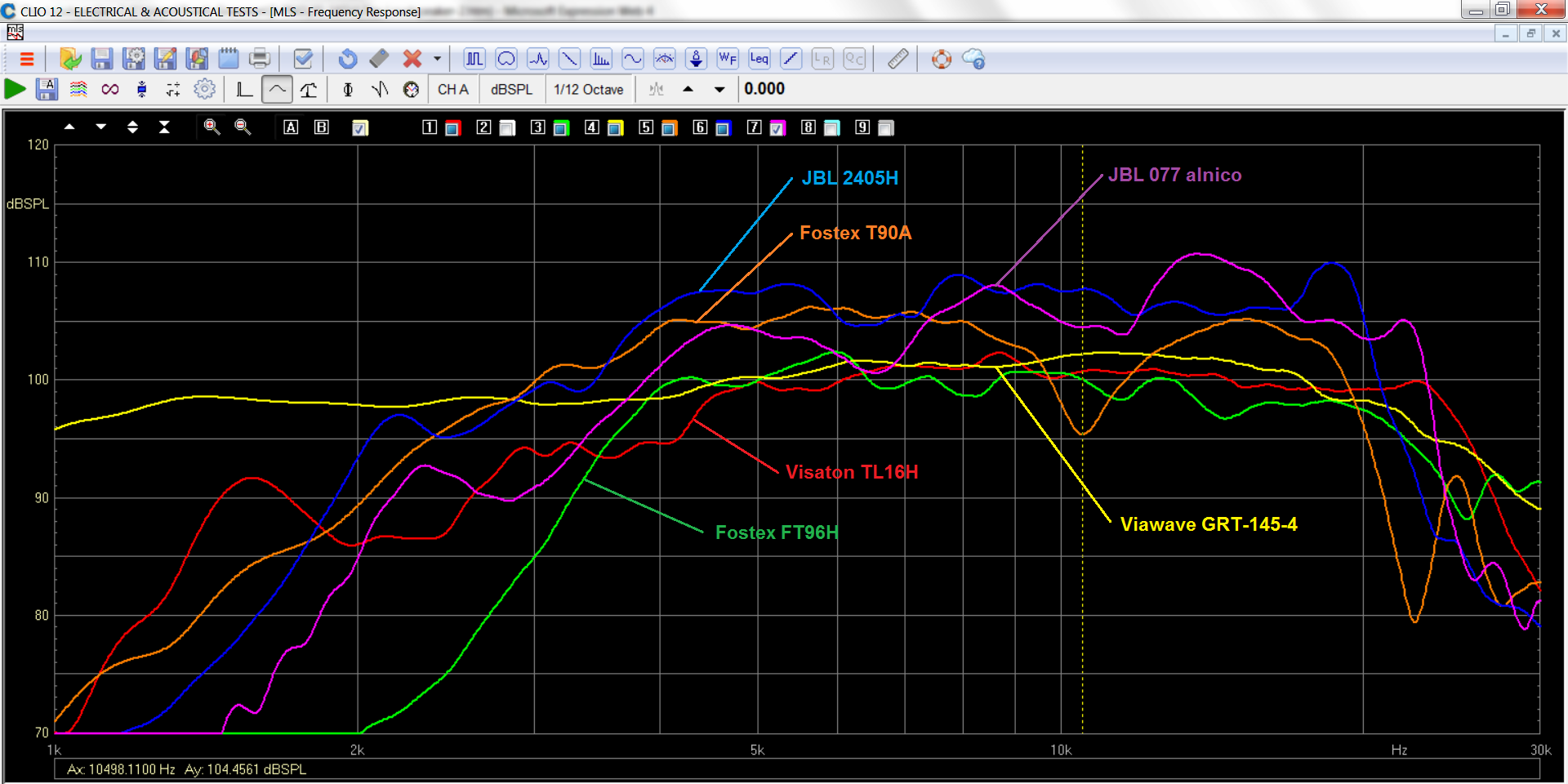

    Her er fra "superdiskant" testen til Gravesen:



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.545
    Antall liker
    10.638
    Sted
    Hjemme
    Torget vurderinger
    3
    Tenker du kan ha skuldrene nede ja :)

    2404 har en del rufs pga diffraksjonshornet, men de var veldig jevne de der!

    Ser du på Gravesen målingene så er både JBL 2405 og 077 der. Selv om magnet er forskjellig så er de i prinsippet like.
    Så store avvik kan en faktisk oppleve om er skikkelig uheldig med gamle JBL.
    Godt mulig de burde vert rengjort etc..

    Ser fin ut Visaton i lag med de andre! :)


    Sluket

    DSP suger
    Ble medlem
    11.08.2006
    Innlegg
    50.000
    Antall liker
    79.541
    Torget vurderinger
    20
    Toleranser og dimensjoner er utrolig små i denne typen diskanthorn - de avvikene du måler er ikke uventet og som @oks81 sier, benyttes de i området de er optimale for så vil ikke avvikene være spesielt hørbare. Skal en ha horndiskanter med ekstreme måledata så koster det mye kr. dessverre


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.545
    Antall liker
    10.638
    Sted
    Hjemme
    Torget vurderinger
    3
    Tofter kommer til å sove godt i natt :)


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5
    Helt klart 😁 Uttalelse fra to solide hornentusiaster hjelper betraktelig på, takk for det!


    coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.303
    Antall liker
    5.091
    Sted
    Bergen
    Torget vurderinger
    2
    De over må være fulle. Bare juggel, sikkert funnet på loppemarked i Tyrkia og solgt som ekte saker. Juggel. Skvip. Boss.
    Kast dem.


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5
    U bet! 😆
    Kaste dem i retning Bergen kanskje?


    coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.303
    Antall liker
    5.091
    Sted
    Bergen
    Torget vurderinger
    2
    Sjelden har jeg hørt bedre forslag 😁

    Skuffet over dårlig matching selv om det ikke er et problem for en aktiv DIY'er med dsp. Kanskje du kan klage og få rabatter?


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5
    Litt skuffende ja, men med tanke på at jeg har litt tinitus på det ene øret går dette helt sikkert bra! 😅


    The Shy

    Hi-Fi freak
    Ble medlem
    10.04.2017
    Innlegg
    8.924
    Antall liker
    10.476
    Sted
    Langesund
    Ser ikke bra ut spør du meg, men det er vel lurt og høre på hornfolket.

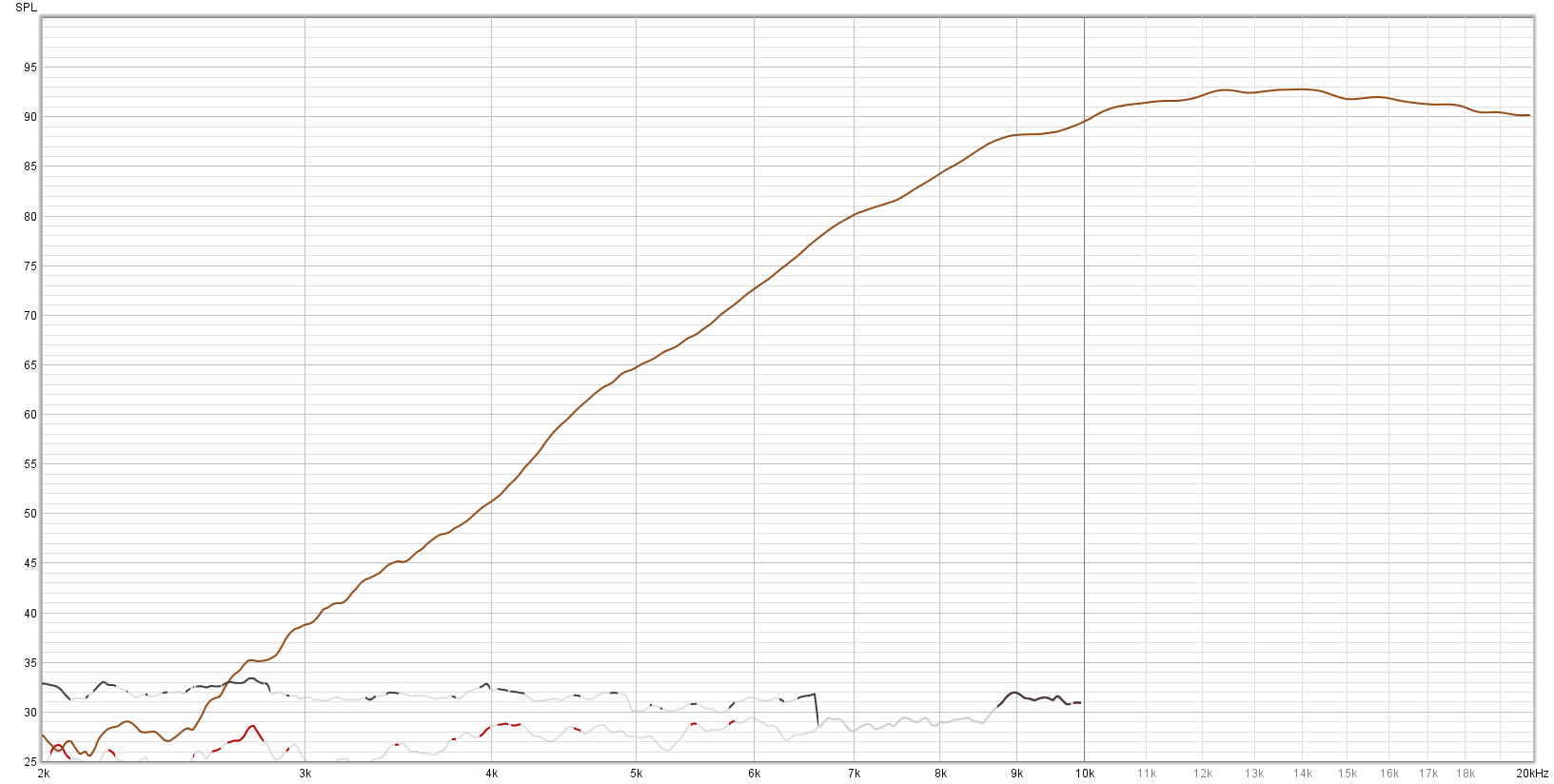

    Sånn måler det med en bliesma i waveguide Ca 30 cm. Etter korreksjon

    forvrengning diskant.jpg

    Sist redigert:

    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5
    Er det avviket eller vreng du reagerer på?
    Etter korreksjon blir jo noe helt annet og ikke særlig sammenlignbart, men jeg antar at systemet ditt har veldig jevn rårespons også.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.545
    Antall liker
    10.638
    Sted
    Hjemme
    Torget vurderinger
    3
    Det er bare Shy som prøver lage mareritt så du ikke skal få sove til natten! :)

    En porsjon med 2.harmonisk får en naturlig med horn.
    FR avvik utenfor komfortsonen er ikke noe problem i dag heller.
    Det går også fint å korrigere flatt med DSP.


    tofter

    Overivrig entusiast
    Ble medlem
    21.02.2006
    Innlegg
    548
    Antall liker
    336
    Torget vurderinger
    5
    Slapp av, er heldigvis ikke så lettpåvirkelig 😁
    Men veldig fint at du kommer med litt teknisk input oks!

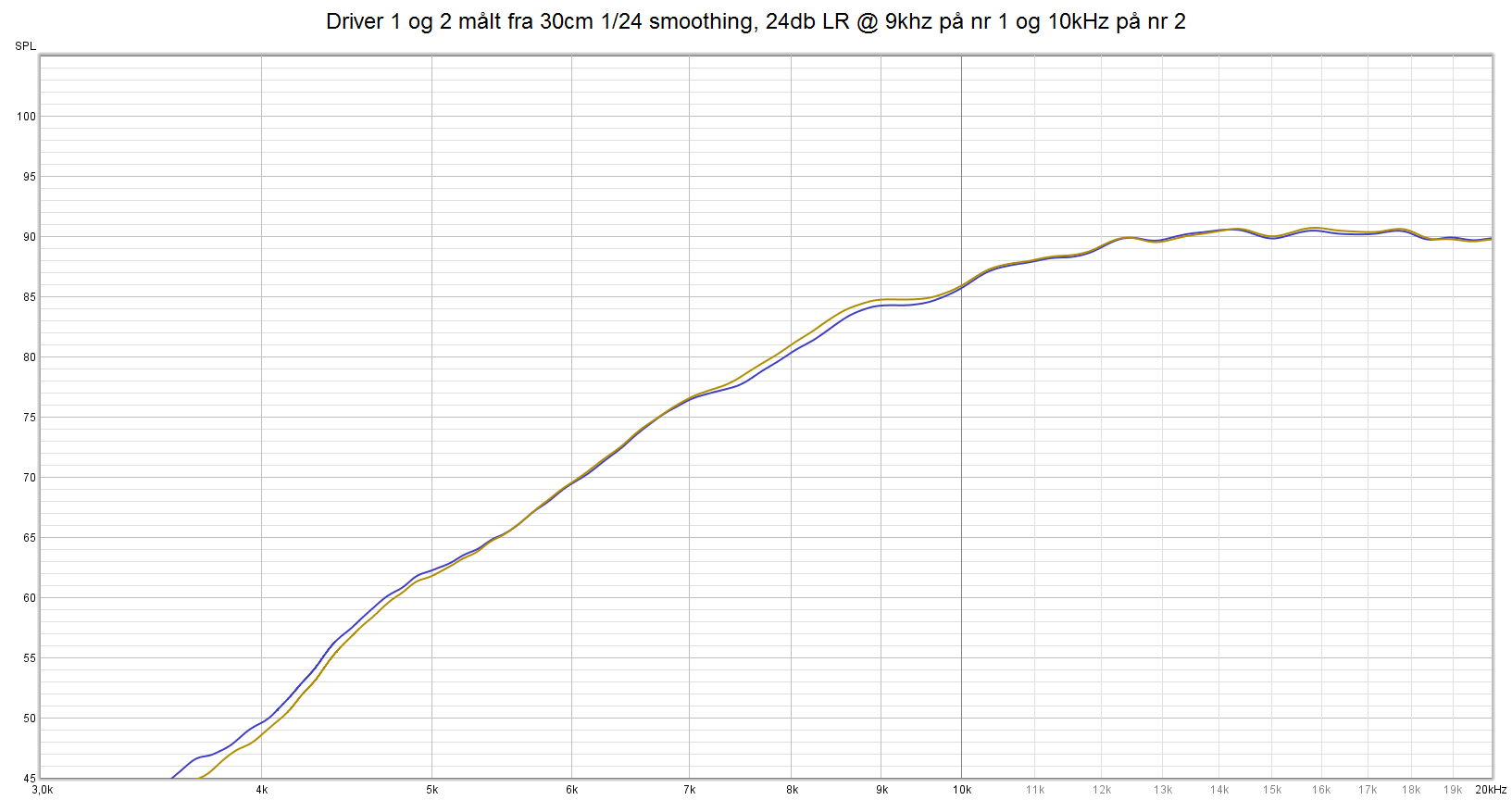

    Skal ta en ny måling og lytt i kveld med XO på 10kHz, ser ut som at det er egnet krysningspunkt.


    The Shy

    Hi-Fi freak
    Ble medlem
    10.04.2017
    Innlegg
    8.924
    Antall liker
    10.476
    Sted
    Langesund
    Litt moro må man jo kunne ha det. Horn funker det, men har bare hørt eminent lyd der det er litt påkostede drivere. Gutty er vel den som har de billigste, som likevel låter ganske så bra


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.367
    Antall liker
    2.716
    Torget vurderinger
    3
    Men pokker da oks. Nå er det Shy som ikke får sove 🤗🤗


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    12.545
    Antall liker
    10.638
    Sted
    Hjemme
    Torget vurderinger
    3
    Hehe, det preller nok av som gås på vannet... :)
