Lysdiode, hvordan koble?

Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Bygger en liten T-amp.
Strømmen forsynes på følgende måte:

12 volt strømforsynin
Sikring
Av/på bryter
Lysdiode som viser at strømmen er på
T amp

Kobler man lysdioden rett på + og - etter brytern eller må den ha en motstand i tillegg?

?
Hans Erik


andreas

Hi-Fi freak
Ble medlem
03.10.2003
Innlegg
2.347
Antall liker
110
Du finner ut hva som er katode og hva som er anode. Bruk databladet fra leverandøren. (Det er et langt og et kort bein på LEDen). 12 høres greit ut, men sjekk også det i databladet. Er det for høyt lager du en spenningsdeler med to resistorer og gir LEDen evt litt lavere spenning/ strømtrekk. Blir det for høyt ryker den ganske fort.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.499
Antall liker
625
Sted
Stavanger
Torget vurderinger
75

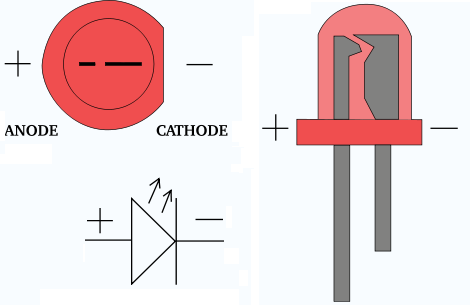

LED må ha (alt etter farge og type) minst 1,5V for å lyse, ingen øvre spenningsbegrensning.
MEN;
De fleste LED fungerer best med 5-20mA , og STRØMMEN må begrenses med en motstand.

Eksempel, typisk: 12V / 0,015A = 800 ohm (sannsynligvis går 1k greitt)

Arne K


Vedlegg

R

RL69

Guest
Kan det være at det er loddet inn en motstand slik at den er ferdig til bruk for 12V? Det ser ut til at det kanskje kan være noe slikt under den krympestrømpa på den sorte ledningen.

MVH
KOL69


JHolm

Hi-Fi entusiast
Ble medlem
25.12.2007
Innlegg
490
Antall liker
26
Sted
Oslo
KOL69 skrev:
Kan det være at det er loddet inn en motstand slik at den er ferdig til bruk for 12V? Det ser ut til at det kanskje kan være noe slikt under den krympestrømpa på den sorte ledningen.
Slik ser det ut for meg også. Dioden bør kunne koples inn etter bryter, med sort til minus og rød til pluss. Ingen garanti fra min side!


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Flott, da drar jeg frem loddebolten :)


cobra

Hi-Fi entusiast
Ble medlem
27.04.2006
Innlegg
290
Antall liker
1
hel skrev:
Bygger en liten T-amp.
Strømmen forsynes på følgende måte:

12 volt strømforsynin
Sikring
Av/på bryter
Lysdiode som viser at strømmen er på
T amp

Kobler man lysdioden rett på + og - etter brytern eller må den ha en motstand i tillegg?

?
Hans Erik
En motstand er greit å ha for å slippe at dioden går fløyten. Men i stedet for å bare lodde fast en som sikrer at du ikke får for mye strøm gjennom dioden, så vil jeg anbefale at du sjekker hvor mye dioden lyser. Jeg bruker en blå lysdiode på min forforsterker, og der måtte jeg ned i 0.1 mA før jeg synes den var akseptabel. Mer enn dette så ble den nesten vond å se på. Så test ut med forskjellige motstander til du finner en som gir OK lys.


wilbur-x

Overivrig entusiast
Ble medlem
03.07.2006
Innlegg
844
Antall liker
1

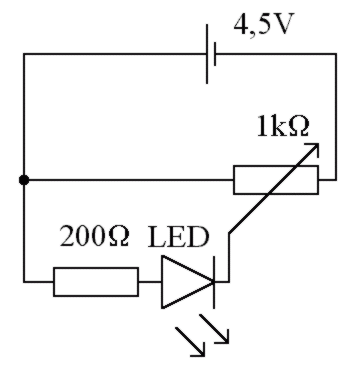

Benytt et print-potmeter eller hva det heter. Lodd det som en variabel motstand (reostat?) og du kan justere lysstyrken.


Vedlegg

Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Det står i bruksanvisningen som fulgte med motstandene:
12-14 Volt 20 mA = ca 560 ohm

:D


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Er det stor forskjell på 560 og 600?


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.499
Antall liker
625
Sted
Stavanger
Torget vurderinger
75
hel skrev:
Er det stor forskjell på 560 og 600?
NEI, men det kommer litt an på spenningen...

600 x .03 gir deg max 18V, men bruker du 18V, får du for høy strøm-gjennomgang med 560 ohm 18/560=32+mA

alternativt (og kanskje nærmere det du hadde tenkt?):

12V/600=20mA & 12/560=21+mA - begge deler er "safe". Den nevnte LED fungerer sannsynligvis med tilnærmet samme lysstyrke ned under 15mA, og har sikkert fremdeles "glød" ned til 5mA

Arne K


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Skal bruke et solcelle batteri på 12-13 volt.

Dioden trenger ikke lyse sterkt. Det skal kun være en påminnelse om at forsterkeren står på og bør skrus av når den ikke brukes.


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.449
Antall liker
2.473
Sted
Kongsberg
Torget vurderinger
18
hel skrev:
Skal bruke et solcelle batteri på 12-13 volt.

Dioden trenger ikke lyse sterkt. Det skal kun være en påminnelse om at forsterkeren står på og bør skrus av når den ikke brukes.
Bruk 2-3 kohm i serie med dioden ved den spenningen. Hvis den ikke lyser, er det bare å snu den.


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Maks som jeg har er 920 ohm. Kan jeg legge et par-tre etterhverandre?


Delle

Hi-Fi freak
Ble medlem
09.03.2007
Innlegg
1.448
Antall liker
28
hel skrev:
Maks som jeg har er 920 ohm. Kan jeg legge et par-tre etterhverandre?
Ja, det kan du. Prøv deg frem for å få ønsket lysstyrke.

Mvh


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Det funket.

Motstander er bipolare ikke sant? (spiller ingen rolle hvilken vei man monter dem)


Delle

Hi-Fi freak
Ble medlem
09.03.2007
Innlegg
1.448
Antall liker
28
Det stemmer. Og ikke nok med det; de spiller ingen rolle om du kopler de på anode- eller katodesiden av dioden.

Mvh


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.074
Antall liker
4.184
Torget vurderinger
9
Flott. Jeg lærer mer og mer. Nå er 2050 T-ampen helt ferdig :)
