Lite/dårlig volum i Philips platespillere type 22GF

Sannerud

Medlem
Ble medlem
01.03.2021
Innlegg
5
Antall liker
2
Sted
Skien

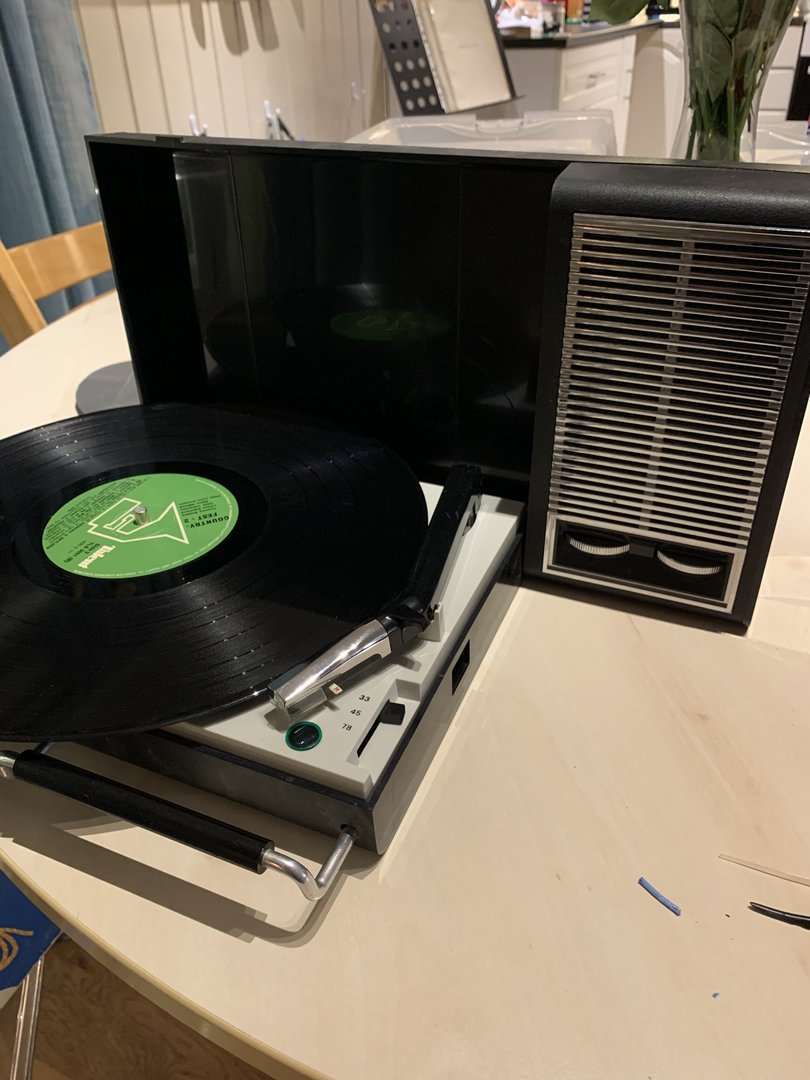

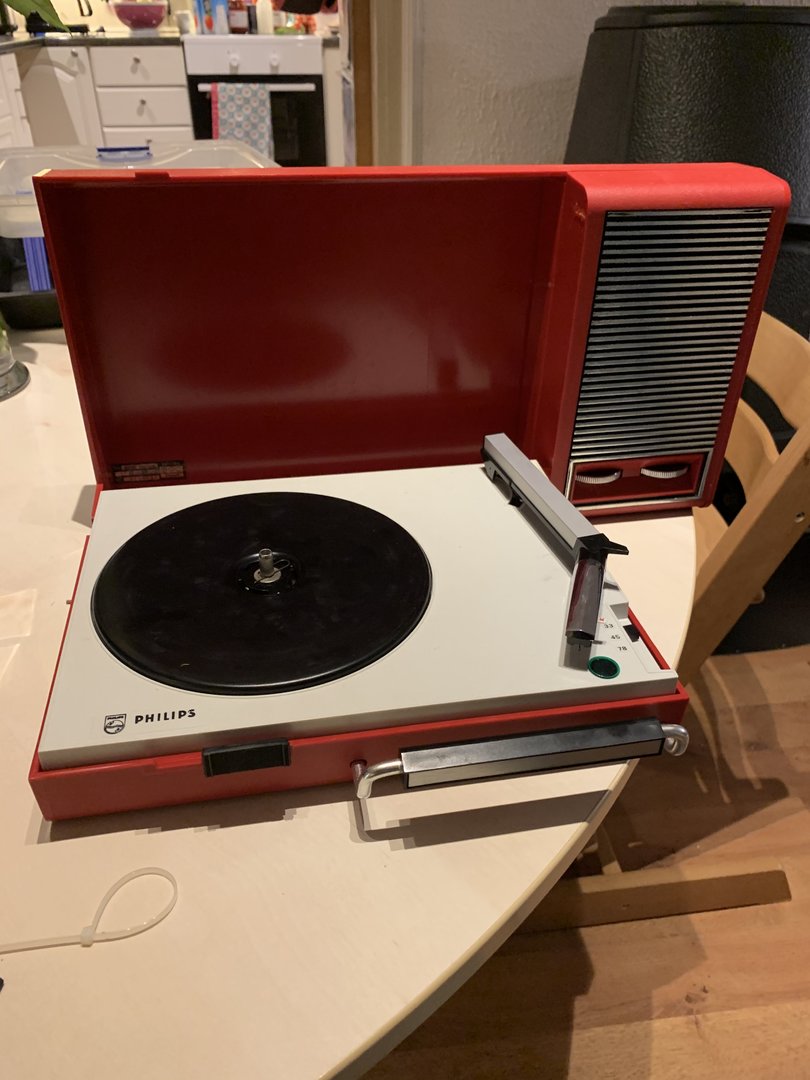

Har to Philips platespillere type 22GF. Se bilder. Alt fungerer fint på begge to foruten en ting. Volum fungerer kun hvis det settes på max. Den ene spilleren har da bittelitt lyd (nesten ikke hørbart) og den andre spilleren gir ut noe lyd men forholdsvis svakt og ganske skurrete. Har åpnet spilleren som har dårligst lyd og målt potmeteret. Det er merket 220K. Ved måling med multimeter får jeg 0-250K. Noen tips på hva annet jeg kan gjøre/sjekke?



Pink_Panther

Æresmedlem
Ble medlem
23.03.2006
Innlegg
15.202
Antall liker
5.129
Kontaktens og massering av pot vil antageligvis løse problemet.
Morsomt å se at noen av disse har overlevd, ta godt vare på dem:)


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.973
Antall liker
3.031
Sted
Kongsberg
Torget vurderinger
19
Har du sjekket stiften?
Hvis du kan ta av PU+ Shell gjør følgende.
Se om du finner kontaktpunktene for signalet fra PU.
Bruk en lang nål eller annet av metall, skru opp volumet og berør signalpunktene.
Hører du kraftig brum er forsterkeren ok.


geirendre

Hi-Fi entusiast
Ble medlem
27.12.2017
Innlegg
329
Antall liker
209
Sted
Bodø

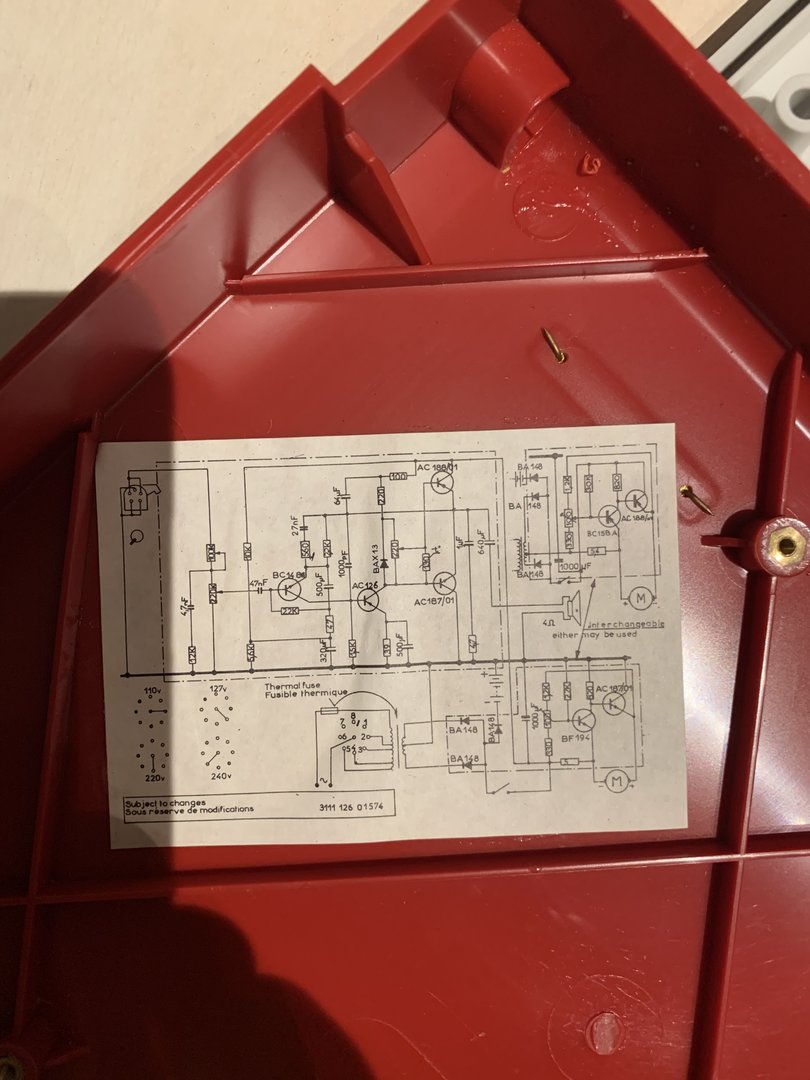

Det sitter en ganske stor kondensator på utgangen. Kan se ut som den er på 640uF. Om ingen av de andre tipsene hjelper, så ville jeg sjekket den. Prøv og sett en lignende kondensator parallelt over den som står i og hør om det blir noe bedre. Inntørkede kondensatorer er ikke uvanlig på slike eldre enheter.


Rolf_Zetterberg

Hi-Fi entusiast
Ble medlem
17.05.2005
Innlegg
184
Antall liker
31
Kan vara bägge pickuperna som tröttnat.Vanligt fel på Philips.Jag har några varav ca 1/3 är OK.Resten är svaga eller helt tysta.


HasseBasse

TooOldToKnowBetter
Ble medlem
29.10.2016
Innlegg
1.417
Antall liker
1.489
Sted
Århus, Danmark.
Torget vurderinger
2
Sist redigert:

Sannerud

Medlem
Ble medlem
01.03.2021
Innlegg
5
Antall liker
2
Sted
Skien
Takk for alle svar og tips. Hører svak svak lyd/musikk fra selve pu på begge spillerne. Er det et godt tegn? Er 5 «punkter» på pu ser det ut til. Hvilke av disse er det som er kontaktene fra signalet til pu? Har prøvd med kontaktspray i/på potmeter til volum men vet ikke om jeg får noe inni... Er jo ganske tette. Må kanskje loddes ut og åpnes?




Pink_Panther

Æresmedlem
Ble medlem
23.03.2006
Innlegg
15.202
Antall liker
5.129
Lyden fra nålen er hverken godt eller dårlig tegn. Det er kun lyden fra selve nålen du hører.
Søk ette 22GP300. Da finner du "nye" pickuper. Nye finner du ikke, de gikk nok ut av produksjon omtrent samtidig som spilleren gikk ut av produksjon. Kassettspilleren drepte disse platespillerne ganske så raskt og effektivt.


geirendre

Hi-Fi entusiast
Ble medlem
27.12.2017
Innlegg
329
Antall liker
209
Sted
Bodø
Er 5 «punkter» på pu ser det ut til. Hvilke av disse er det som er kontaktene fra signalet til pu?
Berør hver av de i tur og orden. Det bør høres during i høyttaleren på noen av de med volum litt skrudd opp. Er det stille, så sjekk den store kondensatoren. Den som ligger på kretskortet, tror jeg det er...


HasseBasse

TooOldToKnowBetter
Ble medlem
29.10.2016
Innlegg
1.417
Antall liker
1.489
Sted
Århus, Danmark.
Torget vurderinger
2
22GP-224, 22GP-300 m.fl.
Alle keramiske med den viste 5 "pin" connector kan brukes. Noen har vendbar nål for 33/45 & 78,
andre har kun 33/45.

Dem, jeg viste i linken i post #6 var NOS (Ubrukte Old Stock) til 20$ som må siges at være en fin pris.
Her et lite blandet utvalg fra Ebay:
https://www.ebay.co.uk/b/Philips-Home-Record-Cartridges/64619/bn_53807303

At du hører lyd fra selve pickuppen er helt alm. Tilpas høyt nåletrykk, vibrationer fra nålen forplanter sig til selve pickuphuset.
Som Pink Panter også skrev...... Ikke noget at spekulere på :)


Sannerud

Medlem
Ble medlem
01.03.2021
Innlegg
5
Antall liker
2
Sted
Skien
Takk for svar, jeg skal sjekke videre med disse tips 👍 Det er min sønn på 8 år som har begynt å interessere seg for vinyl. Han liker 60, 70 og 80 talls musikk 🙂 Den sorte spilleren er fra min mor var ung og den røde fant vi i en bruktbutikk. Jeg er elektriker av yrke og skrur på gamle biler og lastebiler, men akkurat dette med gamle platespillere er litt nytt for meg. Mye å lære 🙂


Pink_Panther

Æresmedlem
Ble medlem
23.03.2006
Innlegg
15.202
Antall liker
5.129
Veldig sosiale saker, disse her. Da jeg gikk på barneskolen, mid sixties, var det en pike i en av de store klassene(4.klasse) som hadde en Bambino. Nesten alle elevene sto i flokk rundt henne og venninnene der de satt på øverste trinn i en liten trapp i skolegården for å høre piggtrådmusikk. Batteriene holdt nesten en hel skoledag, siste friminutt var Hippy hippy shake fryktelig treg og falsk.


Sannerud

Medlem
Ble medlem
01.03.2021
Innlegg
5
Antall liker
2
Sted
Skien
Da har jeg feilsøkt litt og det ser ut til at det er pu-ene som er dårlige ja. Er det i nåla eller i hylsa/hodet det er keramikk?


HasseBasse

TooOldToKnowBetter
Ble medlem
29.10.2016
Innlegg
1.417
Antall liker
1.489
Sted
Århus, Danmark.
Torget vurderinger
2
Det er i hodet.
Keramikken var en videreutvikling fra "Krystall".
Nålens bevegelser påvirker keramikken til at avgi´ elektriske impulser.
Når keramikken knekker/smuldrer bli´r det mindre og mindre ut av pickuppen.
Nålen kan du lett ta av å gemme :)


Sannerud

Medlem
Ble medlem
01.03.2021
Innlegg
5
Antall liker
2
Sted
Skien
Da var pickup byttet til en ny. Fungerer gull nå 👍 Takk for alle tips og innspill 🙂🙂
