Justering av bias på cayin/spark AT 30

frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Noen som kan fortelle meg hvordan jeg justerer bias på denne?

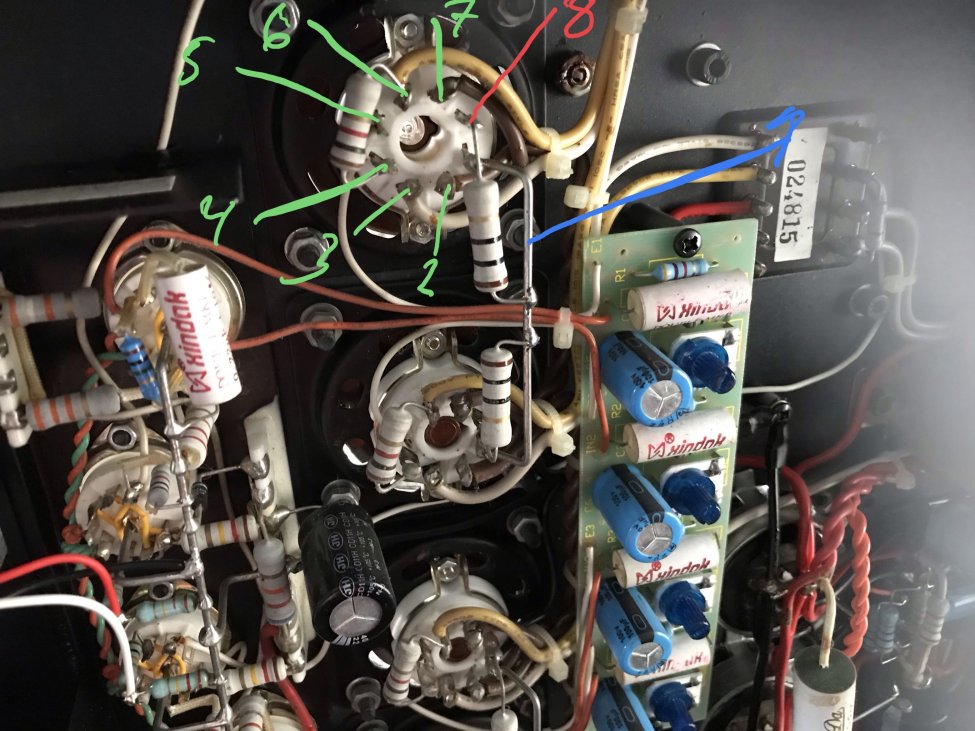

Legger ved ett bilde av undersiden av forsterkern,med nummerering av pin

Tror jeg skal måle mellom pin 1&8,der 1 er negativ,men tør ikke prøve,før jeg er sikker


Vedlegg

BerntJ

Hi-Fi freak
Ble medlem
29.11.2002
Innlegg
1.200
Antall liker
64
Kjenner ikke denne, men er det 2 x EL34 rør på utgangen? I så fall er det PIN 5 og PIN 8 som er interessant. Pin 5 er gitter 1 og trolig skal denne være negativ og det ser ut til at på Pin 8 er motstanden du skal på måle spenningen over ( til Jord ). Altså beregne katodestrømmen. VH. Bernt


Balle Clorin

Hi-Fi freak
Ble medlem
19.06.2012
Innlegg
4.098
Antall liker
2.052
Torget vurderinger
1
Ikke så helt sikker på det. Poenget er ikke å måle den negative gitterspenningen , men strømmen gjennom katoden . I min Cayin måles biasstrøm via spenningen over en 10 ohms motstand fra katode til jord. Denne spenningen/strømmen justeres via et potmeter som juster gitterspenningen. Hva gitterspenningen er er nesten uinteressant og blir det den blir for å få samme biasstrøm på hvert rør. Så i følge Bernt skal du da måle på pin 8 og mot jord , men du må finne potmeteret for justering. Hos meg er det via et hull på topplaten .
Har du matchende rør gir samme gitterspenning samme spenning over katodemitstanden=samme biasstrøm

Sist redigert:

Laban MK3

Hi-Fi freak
Ble medlem
23.03.2016
Innlegg
2.065
Antall liker
648
Sted
Plankebyen
Torget vurderinger
2
Hva med å sende en mail til Morten på NAT han forhandler jo Cayin her i Norge kanskje han kan grave frem noe gode forslag ?
(ukyndige skal ikke klå på røramp da det opererer med svært høy volt dødelig sådan)

Mvh


Balle Clorin

Hi-Fi freak
Ble medlem
19.06.2012
Innlegg
4.098
Antall liker
2.052
Torget vurderinger
1
Nettopp hold alltid en hånd i lommen og ikke len deg over med strøm på. Inni er det dødelig 450 volt og sånn . Jeg bruker også isolerte mikroklyper , fort gjort å glippe og kortslutte noe...

Og husk en rørforsterker skal ALLTID ha høyttaler eller en annen 8 ohms last tilkoblet høyttaler terminaler . Hvis ikke kan du svi utgangstrafoenr dine

Sist redigert:

frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Potmetrene vises på bildet,og det er 4 av dem. Pinne 8 til jord(altså pinne 1),er det jeg mener er rett.
Problemet,er at jeg kjøpte denne for to dager siden,så viser det seg å være skurr i høyre kanal,også v lave volumer.derfor vil jeg først sjekke bias.

Er ikke noe rørguru,så søker da litt hjelp
Riktig,at det er en push/pull,med 2x el34 på hver kanal(står nå i kt88),derfor spent på bias


Balle Clorin

Hi-Fi freak
Ble medlem
19.06.2012
Innlegg
4.098
Antall liker
2.052
Torget vurderinger
1
Solgte selger den med bevisst ulyd? Ikke bra.. skal mye bias feil til for å skurre , men verdt et forsøk. Mine 2 Cayins er meget bra kvalitet. Skurr kan også være dårlig kontakt ett sted, prøv å bytte om på rørene og se om det følger rør..

Prøv å låne noen EL34 rør også ikke sikkert forsterkeren er bygget for KT88 .. dessuten er pin-out på EL34 og KT88 ikke den samme !!

Sist redigert:

frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Kjenner selger godt,så vil sjekke litt først. Han kjøpte den sammen med noen høyttalere,kun for å få tak på høytt,da det selgtes kun komplett. Har tatt ut rør,og satt de inn igjen(alle),men ikke prøvd å bytte plass som du sier,så d kan nok være en ide ja:)
Ja,skal sikkert være my feil på bias,men tenker om d er blitt byttet fra el 34 til kt 88,uten justering?,de har vel ganske ulik bias?
Sier ikke at det er dette som er gjort,men en mulighet er jo kansje der for d..

Selger,hadde vel ikke prøvd den,og har ingen peiling på røramp,så derav videresalg med engang


Balle Clorin

Hi-Fi freak
Ble medlem
19.06.2012
Innlegg
4.098
Antall liker
2.052
Torget vurderinger
1
Fra pinne diagrammet ser det ut til å gå greit å gå fra EL34 til KT88 men ikke andre veien. KT88 tåler og bør ha mere bias . Min Cayin med KT88 skal ha 40-45mA såvidt jeg husker . EL34 maks 35mA


frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Står at den kan brukes med begge typer,men skal sjekke ut


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.447
Antall liker
2.469
Sted
Kongsberg
Torget vurderinger
18
Mål spenningen over motstanden som ser ut til å være 10 Ohm.
300 - 350 mV er passe. Justeres med potmeter som er nærmest der du måler.
Repeter målinger og justeringer til de fire måler ganske likt.
Innenfor +/-5 mV er veldig fint. Om det er vanskelig kan du være fornøyd med innenfor 10mV.
Ser ganske greit og logisk ut på bildet.


frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Takker for kjapt svar!
Da mener du negativ i negativ høyttalerterminal,evt neg chassiet,og over pinne 8 ikke sant?


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.447
Antall liker
2.469
Sted
Kongsberg
Torget vurderinger
18
Takker for kjapt svar!
Da mener du negativ i negativ høyttalerterminal,evt neg chassiet,og over pinne 8 ikke sant?
Over motstanden. Det er der du får en verdi på rørstrømmen. (Ia + Ig2)
En klype på hver side av 10 Ohm. Polaritet har ingen betydning.
Jeg ser ikke hvor den blanke "tråden" som begge motstandene er koblet til går.


frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Ok,den blanke tråden som motstander er loddet på,er pinne nr 1. Du ser jeg har markert med blå strek,og ett 1 tall derfra.
Så hvis jeg skjønner deg rett,så er det kun på hve side av hver motstand jeg måler da?


Balle Clorin

Hi-Fi freak
Ble medlem
19.06.2012
Innlegg
4.098
Antall liker
2.052
Torget vurderinger
1
Ja : sett en klype mellom 10 ohms motstamerke på den blanke pinnen som skal være jord.Som Audiomix see heller ikke jeg hvor den går til jord, dere bare strekket fre pinne 1 til pinne 1på hvert rør Den Andrè løypen skal på andre siden av motstanden dvs mot pinne 8.
Ha forsterkeren av og fest klypene PG multometer på og satt til volt DC . Ha en helst en plasr eller isolert skrutrekker klar til å justere biasskruen. Koble til høyttaler , putt en hånd i baklomma og slå på fortsterker . Observer spenning over motstand og juster blå skrue til 0.4Volt DC (min Cayin KT88 soak i allefall ha det). En hånd i lomma hele tiden, det hindrer strømgjennomgang via hjerte om du er uheldig, av samme grunn bør fu ha joggesko på. Når fu har juster ett rør og då det neste må du resjekke Nr1 igjen da rørene påvirker hverandre.
Jag hadde skurringven gang . Det forsvar tnår jeg bytter likeretterrør. Så rørbytte kan forsøkes

Sist redigert:

frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Har målt bias nå,og satte den på ca 40Ma på alle kt88(gikk over flere ganger)
Samme skurr,,,,
Byttet til matchede par(kun testede rør) el34 svetlana winged,og skulle justere bias på disse

Kan ikke være samme målepunkt?, for jeg fikk så si null,og v prøvespilling(veldig lavt volum),så var skurr i begge kanaler

Er det måling av bias mellom andre pinner for el 34 nå da?


BerntJ

Hi-Fi freak
Ble medlem
29.11.2002
Innlegg
1.200
Antall liker
64
Nei, databladene sier rundt minus 34 til minus 39 Volt på pin 5 for begge rør som et greit arbeidspunkt i Push-pull.

https://frank.pocnet.net/sheets/086/k/KT88.pdf
https://frank.pocnet.net/sheets/010/e/EL34.pdf

VH. Bernt

PS: KT88 er en "Kinkless Beam Tetrode" mens EL34 er en Pentode. De er svært like på tilkoplinger men gitter 3 er litt forskjellig.
KT88 er et kraftigere rør enn EL34. Pa 40 Watt versus 25 Watt. Dersom forsterkeren er bygget for EL34 er det minimalt å hente ut av effekt ved å bytte til KT88.

Sist redigert:

frode.s

Hi-Fi interessert
Ble medlem
19.02.2005
Innlegg
54
Antall liker
4
Sted
Namsos
Med skurr,mener jeg at vokal;og alt annet blir skikkelig forvrengt,som om du har defekte elementer.

Jeg takker for alle svar,og all hjelp,men etter den siste runden med utprøving,så måtte jeg returnere denne til selger,og vi ble enige om at han måtte ta d videre med han som solgte til han. Hadde gledet meg veldig til å ha en røramp i huset igjen,og hadde nye rør på handa,så den skulle spille godt.


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
1.778
Antall liker
329
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Med skurr,mener jeg at vokal;og alt annet blir skikkelig forvrengt,som om du har defekte elementer.

Jeg takker for alle svar,og all hjelp,men etter den siste runden med utprøving,så måtte jeg returnere denne til selger,og vi ble enige om at han måtte ta d videre med han som solgte til han. Hadde gledet meg veldig til å ha en røramp i huset igjen,og hadde nye rør på handa,så den skulle spille godt.
Hadde du ht tilkoblet når du justerte bias?

Mvh
