JBL M2 waveguide - montering av 2450 SL og litt til

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8
    Den nye vinen på HFS i 2017 vil være synergihorn og M2 waveguide.

    Kom ikke og fortell meg om JMLC og Tractrix horna du har hjemme, de låter ikke særlig bra og har ingen interresse på bruktbørsen. Fritt etter Sunde.

    For oss som har dsp så er det lett å prøve alt mulig. Utfordringen er at jeg må ha det meste inn med teskje så derfor deler jeg trinn for trinn til glede for andre. Johoo har gitt meg detaljerte innstrukser.

    I denne tråden kan man skrive, linke, vise bilder og kommentere ALT om M2.



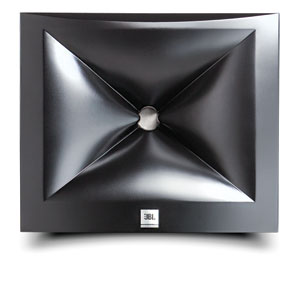

    M2 waveguide:



    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.294
    Antall liker
    7.029
    Sted
    Hjemme
    Torget vurderinger
    2
    Ja, nå har du hvilt deg litt lenge synest jeg, bra du gønner på!! :)
    Dette blir spennende!! Så har vi sløve lesegutta litt å følge med på fremover :)
    M2 hornet er vel tilpasset 1,5" komp.driver og 2450SL er da naturligvis en 1,5" komp.driver

    Kan du forklare litt valget av 2450SL i stedenfor D2430K (er det riktig benevnelse...??) som er standard i M2?


    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    Ok, så hodebryet er at 2450 eller 2447 for den saks skyld har bredere diameter enn D2, og en sliter da med å komme til for å montere driver til flensen til hornet. Til info har 2450sl og D2 samme boltesirkel, så en trenger ikke å bore i flensen, men en må gjenge for å montere flens til horn. Mener jeg brukte M6 her og maskinskruer med senkehode

    Jeg løste 2450sl floken ved å montere først flens til horn, så fikk jeg boltet driver til flens ved å komme til under flensen via hull som jeg dremlet ut av hornet. Tok hullene i gods som antageligvis har lite å si for styrken. Dokumenterte ikke prosessen, og nå står de trygt forvart i en M2 klone.



    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    Oks: flere drivere som sikkert gjør en framifrå jobb på M2. Det er M2 hornet som gir det største bidraget til lyden, og imo er det marginale forskjeller hvilken driver som benyttes, så lenge de er 1.5" og med riktig EQ
    Har selv testet D2, 2450sl med truextent og 476be. 2450sl/be låt nærmest identisk, mens D2 hadde kanskje friskeste presentasjonen. Dog litt steril i lyden i forhold til be. Men vi snakker marginale forskjeller, og hadde jeg ikke tilfeldigvis hatt et par med 2450sl med truextent liggende å slenge, hadde jeg sagt meg strålende fornøyd med D2.
    Men mulig at 4" membran låter mer gutsy enn 3" og derfor var de foretrukket fremfor D2

    Sist redigert:

    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.294
    Antall liker
    7.029
    Sted
    Hjemme
    Torget vurderinger
    2
    Tror jeg skjønner montering..kanskje :)

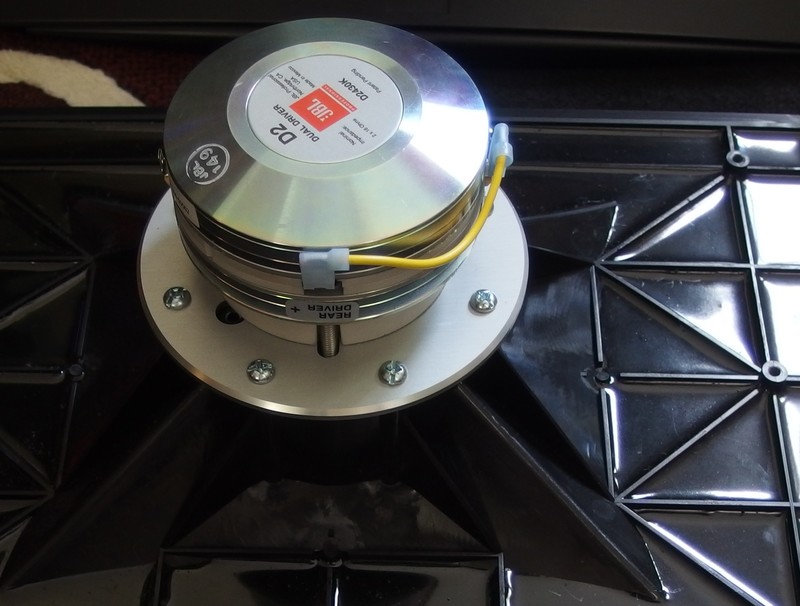

    Det ser vel slik ut med D2 driver

    JBL D2.jpg


    Gjenget du i flens eller driver?


    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    Neinei, gjenger for skruer i hornet. Alle hull i M2 hornet er ugjenget. Også for å montere horn til kasse.
    Monterte flens med forsenkede maskinskruer først til horn og så driver til flens. Derfor modifikasjon for å komme til mutter på pinneboltene for drivermontering.


    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    Forresten veldig mye info her
    Project M2 DIY Thread

    også en kontakt som selger 30mmx30mm logoer og custom flenser med to sett boltehull for montering av drivere med videre boltesirkel


    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    Slenger med en kommentar fra JBLs tidliger e sjefsdesigner Greg Timbers angående D2430k

    "The 2430 needs to be used an octave below where it is happy (as in the M2) and has an increased amount of 2nd harmonic distortion between 750 Hz and 1500 Hz as a result. It is not horrible, but it is about 10 dB higher than the 476Mg in that range and up to 20 dB higher than the 476Be over the same octave. The increased second comes from the 2430 being a ring radiator with no suspension. It is just difficult for it to move below 1500 Hz. The Mg diaphragm is twice as thick as the Be diaphragm so it resists motion in that range to a degree. The Be has the most freedom to move in the octave at and above crossover so it is the best of the three in that regard. With that said, the 2430 has a very detailed and musical sound and is a fine driver. It is capable of much higher output levels than any of the 476 family and is therefore well suited to Sound Reinforcement and Studio use. There is no silver bullet. With good things come bad things and one has to look at the total set of compromises. The 2430 is also about 1/3 the cost of the 476 precious metal drivers."

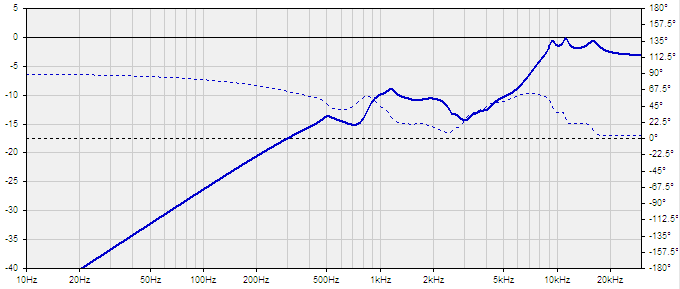

    Mao, D2 er en helt grei og relativt rimelig driver som tåler masse juling. Til hjemmebruk tror jeg en får vel så godt resultat med 2450sl. Også med orginalmembraner. En annen fordel med D2 er at en ikke trenger å komponere EQ selv, men kan kopiere blindt fra M2 (med forutsetning av å bruke den passive kretsen i tillegg)

    Sist redigert:

    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.294
    Antall liker
    7.029
    Sted
    Hjemme
    Torget vurderinger
    2
    Neinei, gjenger for skruer i hornet. Alle hull i M2 hornet er ugjenget. Også for å montere horn til kasse.
    Monterte flens med forsenkede maskinskruer først til horn og så driver til flens. Derfor modifikasjon for å komme til mutter på pinneboltene for drivermontering.
    Ok!
    Jeg er med teskje jeg også :)
    Altså gjenge i hornet slik at en får montert flens.
    Så må det dremles hull i horn så en får festet driver. Inn i hullet med mutter for å feste til pinnbolter som er på driver.

    Idiotspørsmål:
    Kan en fjerne pinnbolter, så forsenke i flens og bruke senkeskruer og feste flens til driver først....??


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.294
    Antall liker
    7.029
    Sted
    Hjemme
    Torget vurderinger
    2
    Eh...glem siste spørsmål, 2450SL er for stor selvfølgelig!


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8
    Litt foto for oss som trenger LEGO-bruksanvisning.

    8 hull som det ikke er gjenger i. Et styringshull uten annen funksjon enn å plassere flensen korrekt:




    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8

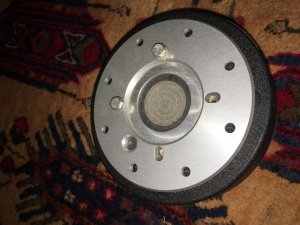

    Fordi 2450SL har større anleggsflate enn D2 og dekker over monteringshullene til flensen så må det brukes forsenkede skruer og man må bore forsenkning i aluminiumsflensen:


    • Like
    Reaksjoner: OMF

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8
    Har lest litt på Audioheritage og det går fint å kun skru inn M5 skruer i hullene i waveguiden UTEN å gjenge. Det sitter som juling.
    Jeg brukte forsenkede M5x30 skruer fra Bauhaus:



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8

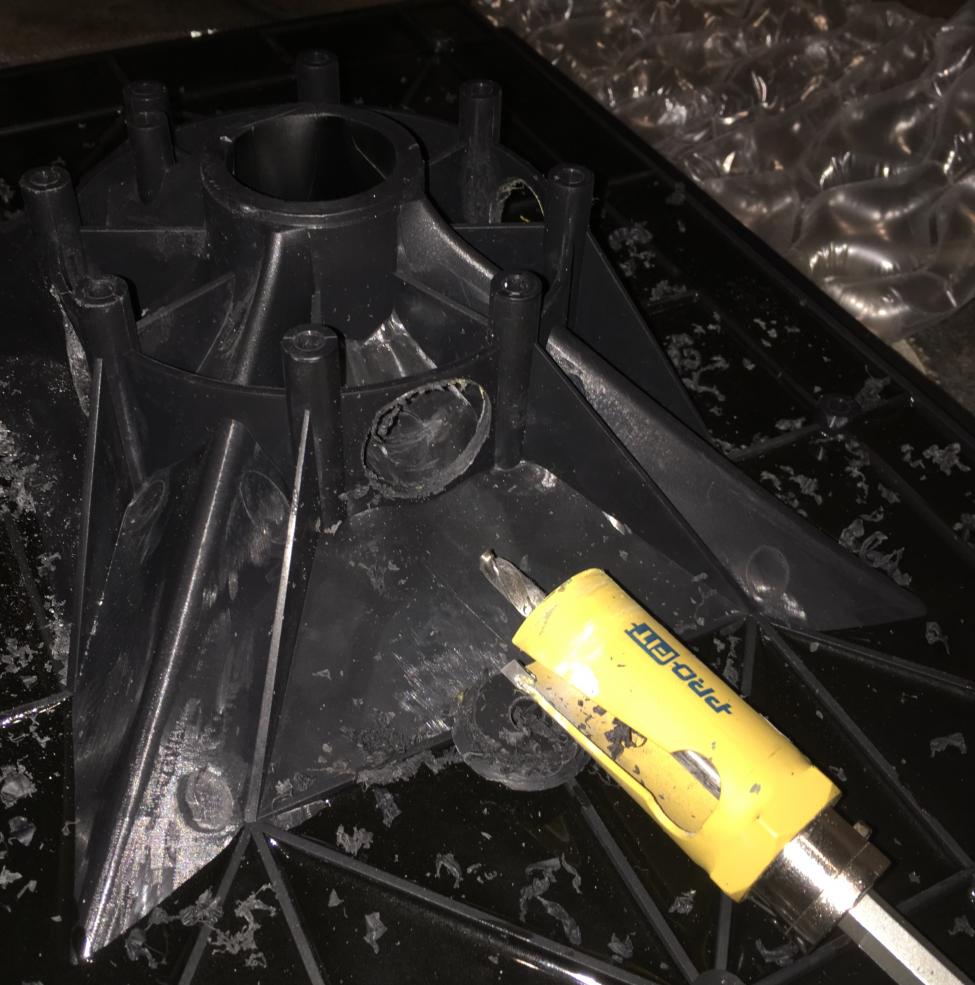

    Før man skrur på flensen bør/må man bore store hull slik at man kommer til mutteren/bolten som skal skrus inn i kompresjonsdriveren. Det er nemlig trangt.


    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8
    Når man skrur inn M5 skruene må man være forsiktig så de ikke blir skjeve. Plasten blir på en måte gjenget opp av skruen. Først posisjonerer man for hånd, deretter med skrutrekker og når man føler at skruen går rett så kan man ta resten med maskin:


    • Like
    Reaksjoner: OMF

    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    Hammer- og sleggeDIY! Det liker vi


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.294
    Antall liker
    7.029
    Sted
    Hjemme
    Torget vurderinger
    2
    Meeeeeeget bra!!!
    Lego og teskje!! Etter min smak!! :)

    Hva er gjengedim. på komp driver?


    JoHoo

    Hi-Fi freak
    Ble medlem
    20.02.2013
    Innlegg
    3.660
    Antall liker
    3.083
    Torget vurderinger
    16
    For lange bolter er bedre enn for korte. Frem med baufil/vinkelsliper
    Eventuelt pelle av tractrix hornet. Det er jo på vei til børsen


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8
    Hammer- og sleggeDIY! Det liker vi
    He he. Jeg ressonerte som så at å "spise" opp gods med å gjenge opp med M6 kontra å skru M5 rett inn er hipp som happ. Hullet er litt for stort til å gjenge opp med M5 og når jeg skrur M5 boltene rett inn så kjennes det nesten ut som om man gjenger. Ja det blir faktisk gjenger av det.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.294
    Antall liker
    7.029
    Sted
    Hjemme
    Torget vurderinger
    2
    Baufil går fint Hornlyd. Sett boltene i skrustikka.
    så filer du gjengene litt etterpå så går det bra! :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    14.973
    Antall liker
    4.048
    Torget vurderinger
    8
