J.R junior (Jonas 16 år) bygger sin første forsterker

Diskusjonstråd Se tråd i gallerivisning

  • Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei :)

    Starter her en ny tråd. Min yngste sønn Jonas (16 år gammel) har akkurat begynt på videregående skole, linje data/elektronikk.
    Han er meget interessert og lærevillig, og ohms lov sitter som et "skudd" allerede.

    Oppkommet kommer hjem med seksere på prøver fra første stund, (noe som gjør en far veldig stolt :) ) Så, her må vi smi mens jernet er varmt !
    Vel, far og sønn har blitt enige om at farmor trenger en ny forsterker. En integrert.
    Hva slags forsterker trenger farmor ?

    En forsterker som har minst tre inputs. Den ene må være en MM-input, da farmor elsker å spille lp-plater på sin Denon platespiller. Den andre inngangen må passe til farmors gamle Akai kassett-spiller. Den tredje til hennes CD-spiller.

    J.R junior vil helst lodde mest mulig, altså minst mulig ferdigloddede kort. Noe loddetrening har han allerede, men han skal få tørrtrene på noe noen veroboard, før jeg godkjenner videre arbeide ;)

    Noen kits er allerede på vei:

    1) Moving magnet input: Her har vi valgt Skrodahls Muffsy Phono Preamp .

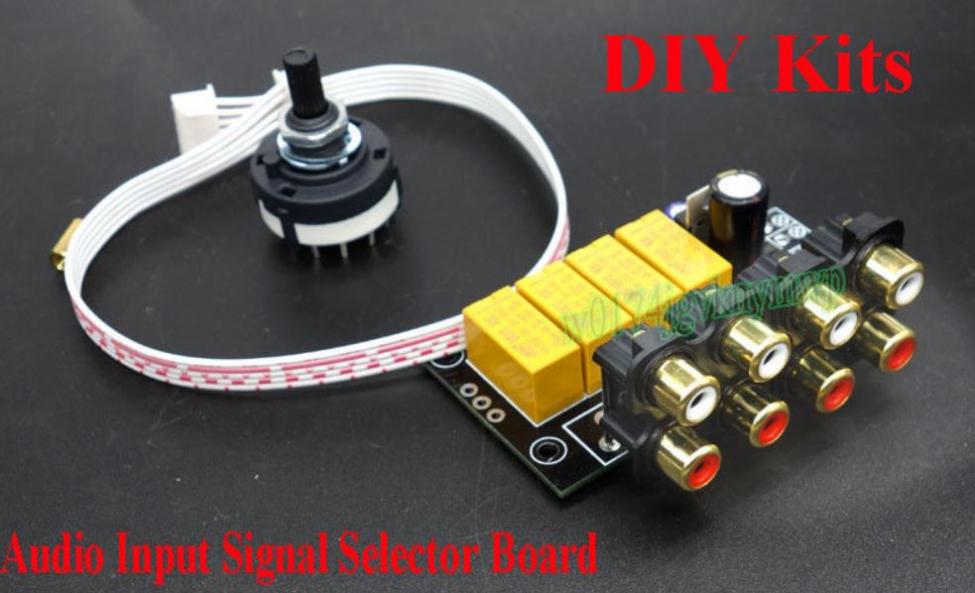

    Input selector blir et kit fra e-bay:

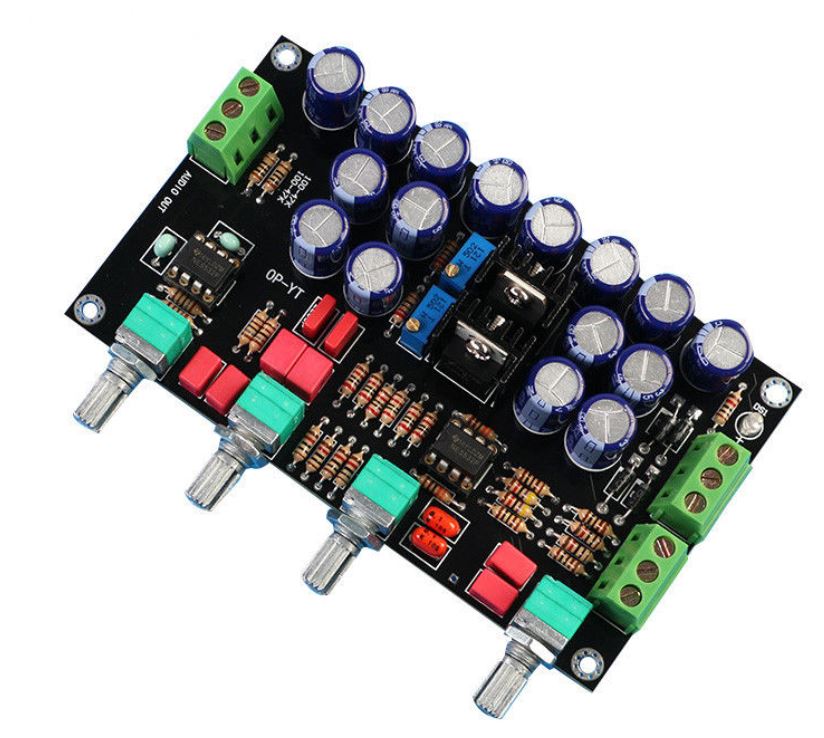

    Farmor trenger å kunne regulere Volume, Balanse, Bass og Diskant. Her fant jeg dessverre ikke et kit, så dette kommer ferdig loddet:

    Skjermbilde 2.JPG

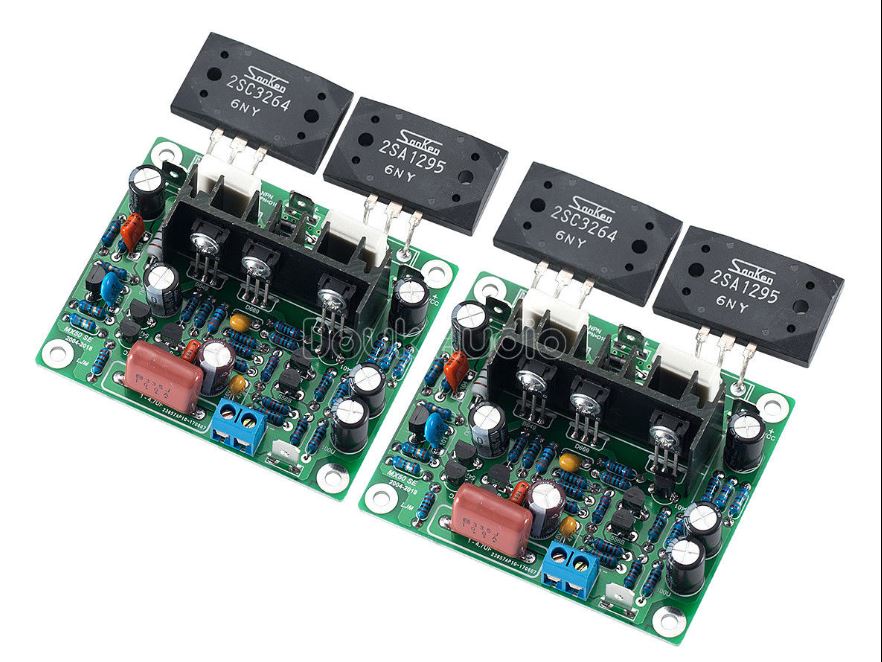

    Utgangsforsterker blir dette kittet:

    Skjermbilde 3.JPG


    Strømforsyning har vi ikke fastsatt ennå. Farmor spiller ikke så høyt, så 100W er absolutt ikke nødvendig ! Vi får se hva vi ender opp med.
    Kabinettet blir nok et fra Modu i Italia.

    Tror dette kan bli et lærerikt og spennende far og sønn prosjekt :) Han gleder seg til å komme i gang !

    Mvh.

    J.R (senior)

    Sist redigert:

    Aurora

    Hi-Fi freak
    Ble medlem
    04.06.2004
    Innlegg
    7.888
    Antall liker
    3.903
    Sted
    Ytterst i havgapet...
    Blir bra, det der... jeg var vel 15, - men faren min var rørlegger, og loddingene mine var visst ikke helt etter "rørleggerstandard..."...8)


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei :)
    Noen kit's har kommet . Jonas starter med Muffsy's phono trinn. Han starter med dette, da alle deler er meget godt merket :)
    Likevel, han skal få trene litt med multimeteret for å få litt måleteknikk trening. (måling av motstander).

    Pre-amp delen med volume, tone-kontroll og balance justering har kommet. Den er ferdig loddet. Alle pot. metere er merket med B50K.
    Hvilket skulle tilsi at de alle er 50 Kohm, og lineære. De er ganske simple og jeg tror jeg bytter de ut med noen bedre.

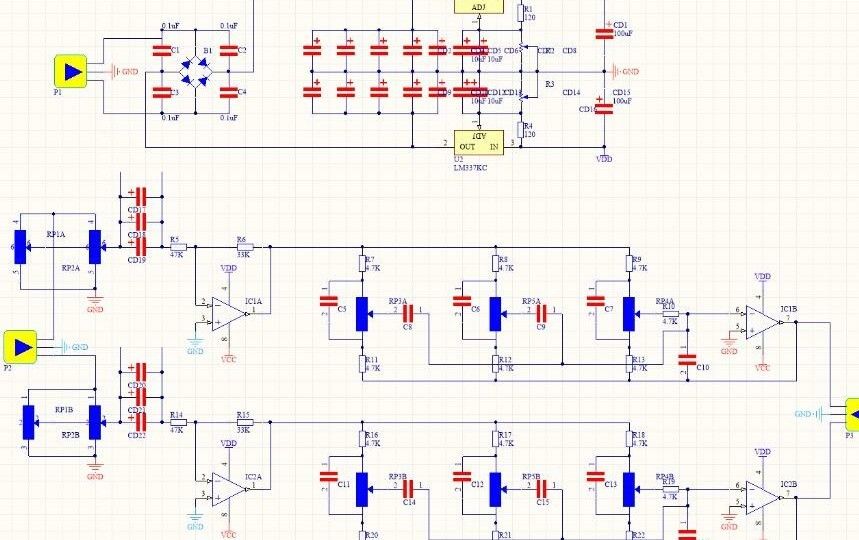

    Det jeg stusser på, er at volume potensiometeret er lineært. Vanligvis er dette logaritmisk. Ba om et skjema, fikk dette:



    Ikke noe godt skjema, sorry. Kan det være riktig med et lineært pot. meter for volume i denne kretsen ???
    Slik ser saken ut :



    Mvh.
    Johnny

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Jonas 16 år bygger sin første forsterker

    Hei :)
    Da var vi endelig i gang ! Far har fått ryddet unna (litt) av sitt skrot, for å gjøre plass til Jonas ;)



    Og Jonas er i gang med utgangs-trinna ! Han bygger begge kanaler parallelt . Komponentene til begge forsterkere kommer samlet i en salig røre i en og samme pose. Det er disse han har startet med:



    Vi sorterte alle komponenter i respektive poser : Motstander i en pose, kondensatorer i en annen, transistorer i en tredje osv.
    Neste trinn: Måle ut alle motstander med et multimeter, merke de med verdi, og sortere de fra lavest til høyest verdi. Dette ga han en god trening i bruk av et multimeter :) Jonas gjorde alt uten feil.

    Trinn to: Far viser bøying og lodding av et par motstander. Så overlot jeg resten til Jonas, med beskjed: "Jeg sjekker loddingene når du er ferdig".
    Resultat : Alle loddinger , bortsett fra en, var perfekte ! :)

    Her er poden i aksjon:





    Utrolig moro å slippe neste generasjon løs !
    Dagens sentral yngste forsterker bygger ? Utrolig moro at han er så interessert og lærevillig !

    Følg med !
    Hilsen en stolt far.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei :)
    Jonas har sittet å loddet i flere timer i ettermiddag, og han er snart ferdig med utgangstrinna. Og hva kan jeg si ? UTROLIG bra jobba ! :) Han hadde kun loddet ett kort på skolen, før han satte i gang med disse. "Mentor" hadde ingenting å si på loddearbeidet hans. Bra Jonas! :)

    Skolearbeidet går først, så det blir kun noen små økter om ettermiddagene, når leksene er unnagjort :). Han gleder seg til vinterferien, for da blir det mye tid til lodding :)

    Kabinett er bestilt, det blir dette:

    Cabinet 1 black.JPG


    Vi har dog bestilt det i Silver utførelse:

    Cabinet in silver color.JPG


    Bakside:

    Cabinet back.JPG

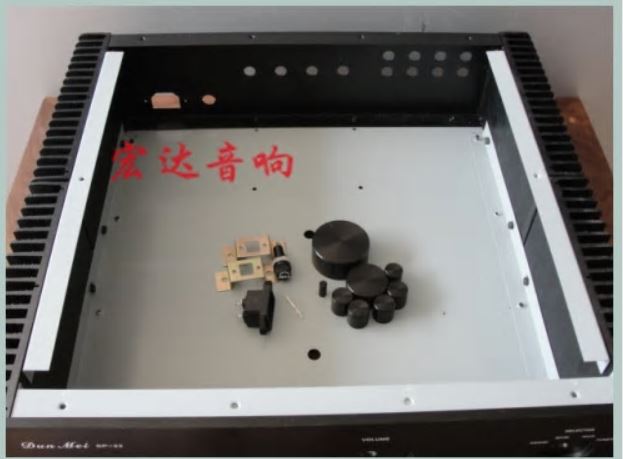

    Kabinettet kommer komplett med alle betjeningsknapper og ratt:

    cabinet inside.JPG


    Poden og jeg har trua ! :)

    Mvh
    J.R og J.R Junior

    Sist redigert:

    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.788
    Antall liker
    50.441
    Torget vurderinger
    14
    Good parenting! Gi gutten loddebolt før idretten tar'n! Jeg fikk som liten gutt en flott kniv av fattern (han var bl.a. treskjærer...) og takket for tilliten ved å skjære av meg halve lillefingeren - på isfisketur langt inne i Nordmarka :D Vi surra på et ikke heelt rent lommetørkle og fisket videre! No Pain no Gain.

    Har mange gode minner fra barndommen og flere av de er gjort med kniv ;)


    KvennaMekaniske

    Hi-Fi entusiast
    Ble medlem
    15.02.2016
    Innlegg
    105
    Antall liker
    60
    Sted
    Sandsvær
    Dette blir bra! Alltid moro å drive med / lage noe sammen med ungene. Og ungene har (forhåpentligvis) noe igjen for det, de også. Selv er jeg over i bestefarfasen, men der er det litt tidlig med elektronikk enda, eldstemann er snart 6. Men spikking og snekring driver vi med. Samt maling (av egenproduserte ting).


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei :)
    Da er Jonas ferdig med begge slutt-trinna. Han har ikke montert utgangs-transistorene ennå. Disse kan først loddes fast, når vi har mottatt kabinettet.

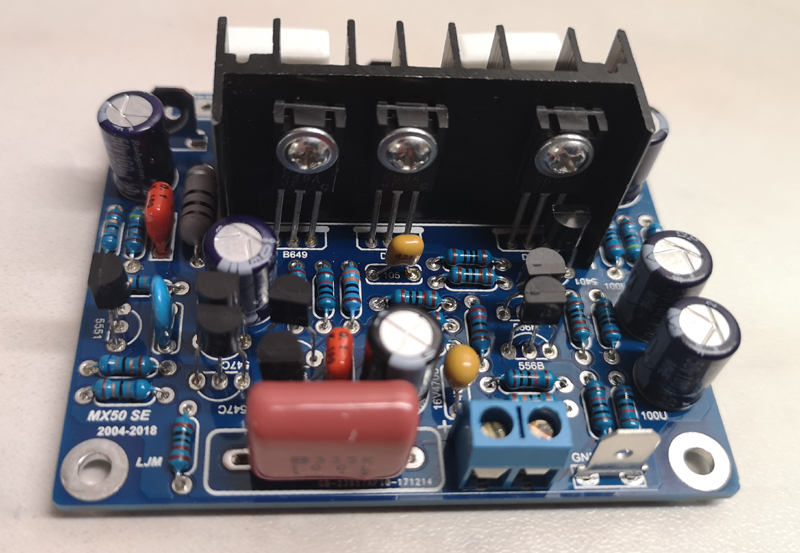

    Slik ser det ene trinnet ut:

    IMG_20190213_195320 red.jpg


    Loddesiden:

    IMG_20190213_195254 red.jpg


    Jonas vasker korta etter lodding (vet ikke hvor han tar det fra ;) )



    Resultatet etter vask:

    IMG_20190213_200035 red.jpg


    Han er kjempeivrig, og sitter nå å lodder sammen MUFFSY Phono pre-amp. Herlig å være far og mentor for en så ivrig å lærevillig gutt :)

    Mvh
    J.R og J.R Junior


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Sanken blir bra.
    Rør neste?
    Hei :)
    Der har ikke "mentor" noe å komme med ;) Tror det bare ville bli en salig rør(e) ;)

    Jaggu ble han ferdig med muffsy'n også i kveld:

    IMG_20190213_225456 red.jpg


    Loddeside etter vask:



    Loddingene har jeg ingenting å si på ! Bra opptrekk i alle hull. Bare gøy dette ! :)

    Mvh
    J.R og J.R junior

    Sist redigert:

    Ingeniøren

    Hi-Fi freak
    Ble medlem
    14.11.2007
    Innlegg
    3.370
    Antall liker
    736
    Sted
    Tranby
    Torget vurderinger
    7
    Han er nok mer effektiv enn deg - bare å innse det ;)

    Ellers er det veldig fint å se at dere får holde på i heimen, men stusset litt på lodding uten avsug. Blir rimelig sur røyk av lodding....


    lyntoft!

    Hi-Fi freak
    Ble medlem
    30.05.2008
    Innlegg
    1.357
    Antall liker
    572
    Sted
    Sagene
    Good parenting! Gi gutten loddebolt før idretten tar'n! Jeg fikk som liten gutt en flott kniv av fattern (han var bl.a. treskjærer...) og takket for tilliten ved å skjære av meg halve lillefingeren - på isfisketur langt inne i Nordmarka :D Vi surra på et ikke heelt rent lommetørkle og fisket videre! No Pain no Gain.

    Har mange gode minner fra barndommen og flere av de er gjort med kniv ;)
    Har mange gode minner fra barndommen og flere av de er gjort med ugras-salt.
    Beste minnet var vel når Far som hadde lært av sin Far etc.. forbarmet seg over oss guttene som slet med blandingsforhold og stort sett røykla nabolaget,...se nå tenker jeg det smeller gutter :)
    Ikke lenge etter gav han meg min første loddebolt...


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei :)
    Jonas lodder videre. Her er første versjon av UPC1237 Speaker Protection Board Kit/ Boot Delay.:



    Han sitter nå å lodder en annen versjon av samme type krets. Vi får se hvilken som passer best inn i kabinettet.
    Kabinettet er ennå ikke sendt :mad: Det er nå 1 mnd. siden jeg bestilte det ! Dette vil forsinke hele prosjektet, dessverre :(
    Kineserne har jo akkurat hatt langfri med feiring av Spring Festival holiday. Verste tid på året å bestille noe fra Kina !

    Mvh
    J.R og J.R junior

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei :)

    Klarer ikke å stoppe gutten ! Han bare elsker å lodde ! Godt at jeg har kjøpt inn litt forskjellig stasj ;)
    Andre versjon av UPC1237 Speaker Protection Board Kit/ Boot Delay :

    IMG_20190215_182618 red.jpg


    Etter lodding:

    IMG_20190215_181850 red.jpg


    Og, han har skjønt at det må vaskes etter lodding:

    IMG_20190215_182659 red.jpg


    Blir nok disse korta vi kommer til å bruke i denne forsterkeren. Litt mer avanserte med diodebro, on-board spenningsregulator, Omron rele og Zobel utgangs-filter. Dessuten er de speilvendte, ett for høyre og ett for venstre kanal.

    Kabinett: Fikk endelig kontakt med selger i Kina, kabinettet blir sendt neste uke med DHL.

    Mvh
    J.R og J.R junior

    Sist redigert:

    MonkeyCountry Audio

    Overivrig entusiast
    Ble medlem
    29.10.2002
    Innlegg
    850
    Antall liker
    78
    Sted
    Sandnes
    Torget vurderinger
    1
    For å ikke få for mange på nakken; Tror 50% (mener egentlig 80%) av sentralen medlemmer vil slite med å få til noe særlig bedre loddinger. Ser mye grums til tider... Dette er allerde innenfor, og med litt mer trenning blir det rett og slett pornografisk!:D


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Hei MonkeyCountry Audio

    Takk for komplimentene, de er sendt videre til Jonas :)
    Ja, han "kommer seg " når det gjelder lodding. Han synes det er morsomt, lærerikt samt utfordrende :)
    Vi har nå bestilt en trafo til prosjektet, nemlig denne :



    Farmor trenger ikke 2x100W, så vi har moderert oss litt ;) En 300W ringkjerne med 220VAC input 2*24VAC,6A + 2*15VAC,0.4A
    Burde holde lenge for farmor !

    2x15 AC fra denne trafoen skal forsyne Muffsy'n med denne regulatoren:

    LM317 LM337 Adjustable Filtering Power Supply AC-DC Voltage Regulator PSU Kits

    LM317 LM337 Adjustable Filtering Power Supply AC-DC Voltage Regulator PSU Kits.JPG


    Bytter ut noen kondensatorer på denne, til noen litt bedre.

    2x15V AC fra denne trafoen skal også forsyne pre-amp med tone-kontroller, samt UPC1237 Speaker Protection Board Kit/ Boot Delay.

    Et skikkelig Kina-loddetrenings prosjekt dette !

    Mvh
    J.R og J.R junior

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.957
    Antall liker
    2.421
    Sted
    Halden
    Når det meste går galt med en bestilling fra Kina :-(

    Hei :)
    Dette gjelder kabinettet vi har bestilt. Her er hva vi fikk:

    IMG_20190227_154901 red.jpg


    Og hva er feil ? Fronten. Vi bestilte den i silver color med silver color knapper, men fikk black uten noen knapper :(

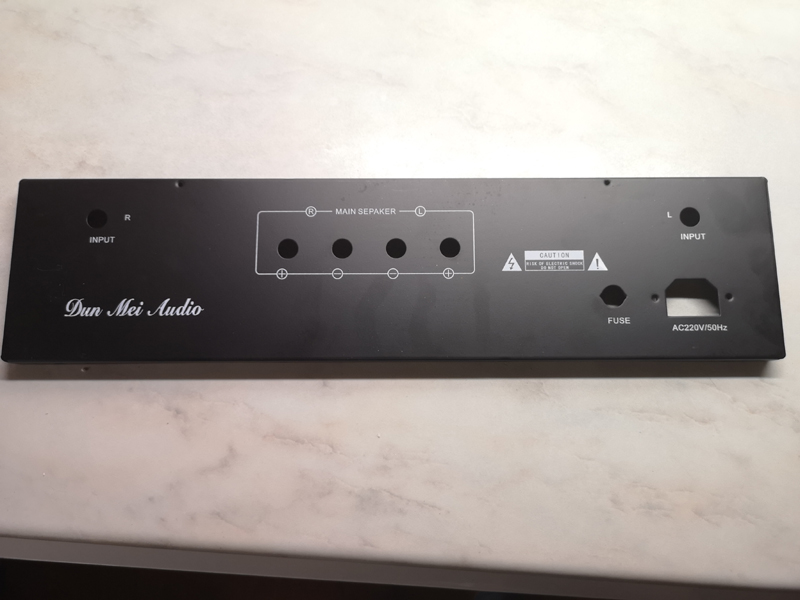

    Og så fikk vi denne bakplaten:

    IMG_20190227_222932 backplate.jpg


    Den skulle vært slik:

    jonas 3.JPG

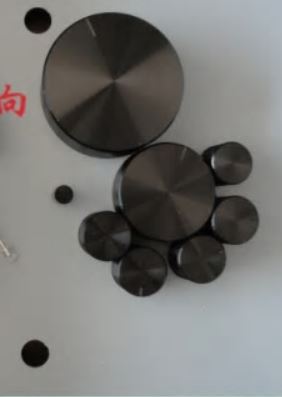

    Hva ellers manglet ? Alle betjeningsknapper i sølv farge, her vist i sort:

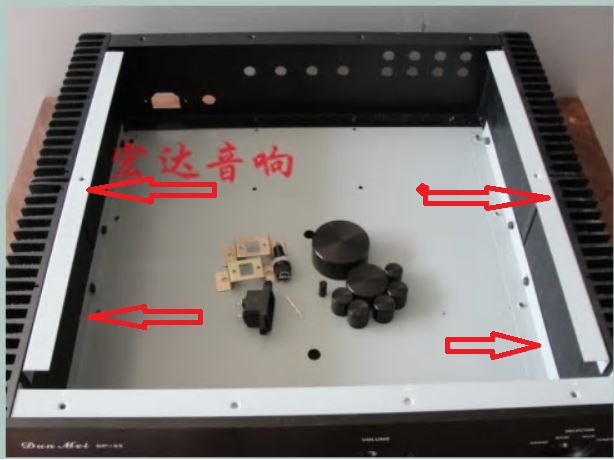

    Samt fire vinkler i alu., for å holde det hele sammen:

    cabinet inside missing parts.jpg

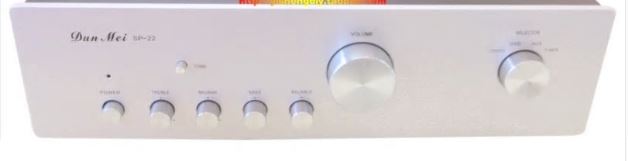

    Jonas og "faderen" ønsker at det skal se ut slik...….til slutt ;)

    Silver front with knobs.JPG


    Det ble mange P.M's mellom oss og leverandør, men de har lovet oss å sende "the missing/wrong parts" med DHL, neste uke :)
    I tillegg er trafoen noe forsinket... Kina mot Norge krig, he, he ;)

    Mvh.
    J.R og J.R junior
