Hvordan montere en enkel bryter for 2 stk linje (aux) innganger? (SUPER T-AMP)

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    Jeg har en Sonic Impact Super T-amp og jeg har tenkt å montere en ekstra linjeinngang (aux)

    1. Hva slags bryter kan jeg bruke?

    og

    2. Hvordan kobler jeg?

    Jeg har ingen elektronikkbakgrunn og trenger å få ting inn med teskje, takk ;D


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.543
    Antall liker
    2.562
    Sted
    Kongsberg
    Torget vurderinger
    18
    Hvordan montere en enkel bryter for 2 stk linje (aux) innganger?

    Hvis du skal ha det SÅ enkelt, kan du klare deg med en dobbel vippevender. Eller en vri-vender.
    Kan sende deg en (med skjema) som takk for sist :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    Hvordan montere en enkel bryter for 2 stk linje (aux) innganger?

    Heisan ;)
    Det er god plass i denne Super T ampen som er en trimmet utgave av den lille. Den låter ekstra bra når jeg kobler til et 12 volts batteri (tror det er nødstrømsbatteri, 20 ah, vedlikeholdsfri blyakkumulator, på str med en middels tjukk roman)

    Jeg ser for meg å ha en vippebryter på baksiden. Posisjon 1 går til RCA kontaktene og posisjon 2 går til usb kontakt. Jeg har nemlig en Silverstone USB Dac jeg har tenkt å ta ut innmaten av: http://www.onheadphones.com/product-reviews/dac/silverstone-ensemble-eb01.html


    Vedlegg

    Torsen

    Hi-Fi freak
    Ble medlem
    31.08.2005
    Innlegg
    1.794
    Antall liker
    116
    Hvordan montere en enkel bryter for 2 stk linje (aux) innganger?

    Bruttern har samme problemet på en AN forsterker. Men han må ha det eksternt med en bryter i en boks eller noe. Forsterkeren er nemlig lånt, og han skal ha den i vinter. Finnes det noe her?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    En takk til Audiomix for donasjonen: en 2 veis vippebryter :D

    I ettermiddag har jeg øvd meg litt med loddebolten og i all beskjedenhet må jeg si at jeg kommer meg (snart kan jeg gjøre noen loddinger i MAE-SET1 også, bare jeg forstår skjemaet)

    Vel vel. Her er resultatet. Først monterte jeg DAC kortet som jeg hadde skrudd ut av Silverstone kabinettet. For sikkerhets skyld turte jeg ikke å lodde i filler DAC kortet så jeg klippet heller en USB kabel og en RCA kabel i to:


    Vedlegg

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    Deretter var det lodding. Jeg monterte også nye RCA kontakter og høyttalerterminaler fra Biltema, de var skikkelig blanke og fine, ikke akkurat Cardas :p men det ser fint ut.

    2 veis vendern jeg fikk av Audiomix boret jeg et hull til og limte med limpistol fra innsiden. USB kabelen tredde jeg gjennom et 4 mm hull jeg boret. De to lysdiodene som viser hhv at USB kabelen er i og at DACen mottar musikk-signaler, limte jeg også med limpistol fra baksiden etter og ha boret 5 mm hull.


    Vedlegg

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    Og så nye føtter (jeg tok de fra Silverstone kabinettet), limpistol her og :p

    Litt rengjøring og polish må til, iNOX PRO fra www.relekta.no (snikreklame). Ekstremt bra produkt til alle slags rustfrie, alu og polerte metallflater.


    Vedlegg

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    Slik ser den ut bak med nye rca plugger, nye høyttalerterminaler, vippebryter for å velge mellom vanlig rca inngang og USB. Lysdiodene nederst viser hhv power og play på DACen som kun drives av USB strøm.


    Vedlegg

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9

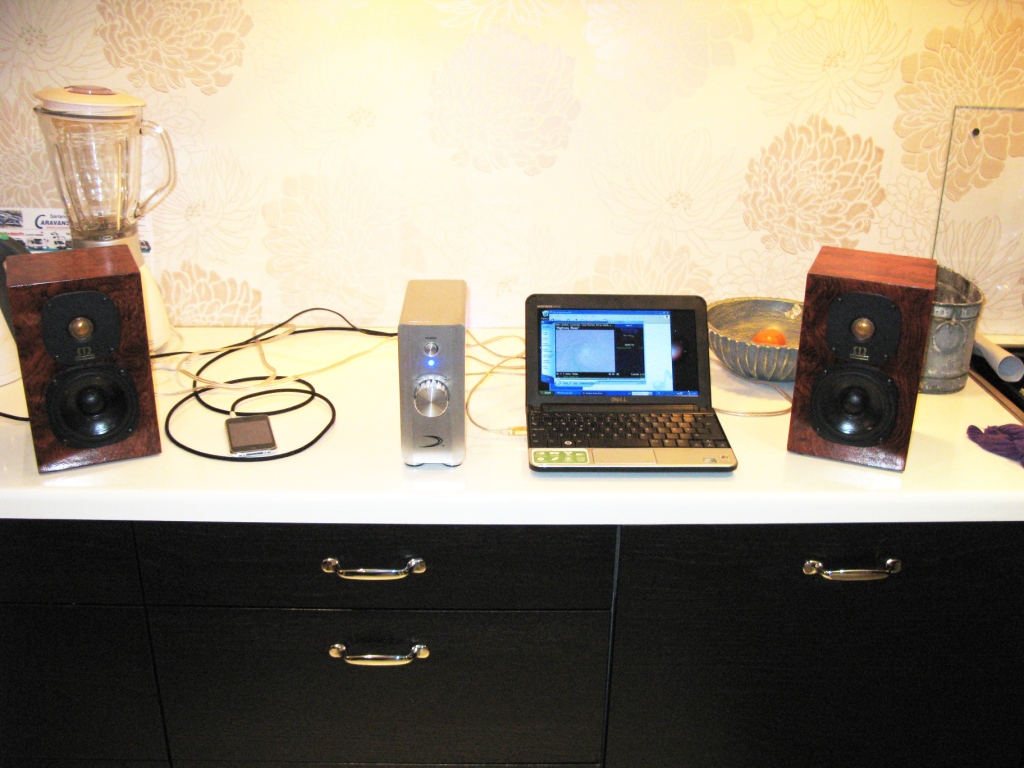

    Og tilslutt noen stemingsbilder med hhv ipod og minipc tilkoblet. Høyttalerne er Monitor Audio One Gold som jeg har hatt fra 1993. Disse finerte jeg for noen år siden selv med valnøttrotfiner og ørten lag med lakk. Lyden her er svært behagelig med meget godt stereoperspektiv, ingen tendenser til knust glass, et reiseanlegg i sjefsklassen 8)


    Vedlegg

    Vidar P

    Æresmedlem
    Ble medlem
    25.12.2003
    Innlegg
    16.745
    Antall liker
    244
    Sted
    Kristiansund
    Torget vurderinger
    2
    Ah. Lekre høyttalere. MA under Mo Iqbal var saker. Håper de finner helt tilbake til dette igjen.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.171
    Antall liker
    4.352
    Torget vurderinger
    9
    Vidar P skrev:
    Ah. Lekre høyttalere. MA under Mo Iqbal var saker. Håper de finner helt tilbake til dette igjen.
    Det er liksom "kosehøyttalerne" det. De har affeksjonsverdi. Har hatt dem med på hyttetur, i spikerteltet i campingvogna, de har vandret fra rom til rom, vært på jobben en periode. En gang de gikk i gulvet (før fineringen) så knakk festeørene til diskanten. Jeg bestilte ny fra MA i England, de hadde fortsatt på lager etter 12 år. Dette er høyttalerparet jeg har skrudd fra hverandre og sammen igjen flere ganger. Alle mine komponentkjøp i alle år har alltid fått seg en runde på disse :)

    Men jeg mener det jeg sier, stereoperspektivet i disse er på et høyt nivå, tro meg de som vil. Og de kostet ikke mer enn kr 2000,- for et par på Hifiklubben i 1993 ;D


    Vidar P

    Æresmedlem
    Ble medlem
    25.12.2003
    Innlegg
    16.745
    Antall liker
    244
    Sted
    Kristiansund
    Torget vurderinger
    2
    Tror jeg så gjerne på. Godt oppsatt på gode stativer og på suveren elektronikk er de helt utrolige de der. Jeg har hektet opp en av de moderne ekvivalentene også (S1) på dyreste sort Naim-elektronikk; og man tror ikke sine egne ører hvor bra det låter.

    Kjetil Bjerkestrand var vel blant de som brukte Monitor One Gold som monitorer i sitt studio dengang på 90-tallet... husker han bare beskrev de som "svære nok for meg". Supre høyttalere MA laget.
