Hvordan designe balanserte utganger

Diskusjonstråd Se tråd i gallerivisning

  • Midas

    Bransjeaktør
    Ble medlem
    07.01.2015
    Innlegg
    1.061
    Antall liker
    772
    Sted
    Stavangerområdet

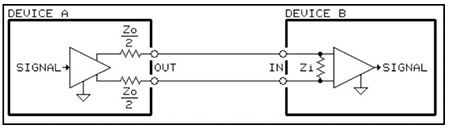

    Balansert kabling mellom utstyr er koblet omtrentlig slik (jordleder/skjerm viser ikke):



    I denne koblingen svinger negativ leder i motfase fra positiv leder (slik balansert overføring skal). Veldig mange lydkonstruksjoner har ikke balanserte signaler internt, og derfor må negativt signal lages fra det positive signalet. Her finnes det to måter å gjøre dette på:

    a) Lage negativt signal med en inverterende opamp

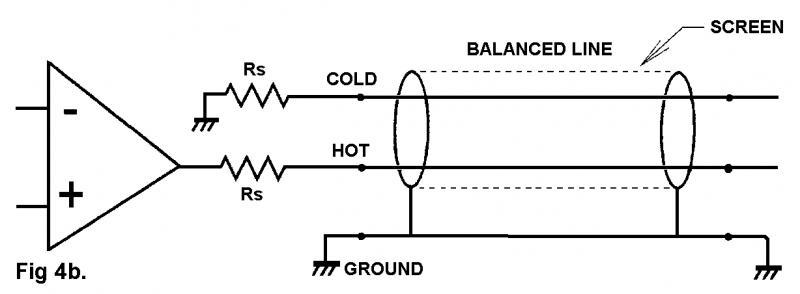

    b) Kun drive positivt signal, og koble negativt signal med samme kildeimpedanse til audiojord



    Begge er teknisk sett balanserte, signalet går tur i pluss og retur i minus, og helt utenom jord. Men fordi veldig mye utstyr kun har ubalansert internt, så brukes kobling b) mer enn man tror. Jeg har tatt noen stikkprøver på diverse utstyr og funnet at veldig mange faktisk ikke har signalsving på minus, men allkevel balansert. Yamaha hjemmekinoprosessor med balanserte utganger bruker en tredje variant, hvor den har opamp-driving på både positivt og negativt signal, men at negativ opamp kun fødes med sin egen audiojord.

    Så til spørsmålet: Fra et kvalitetsståsted, når man kun har ubalansert signal internt og skal lage balansert utgang, er det best å bruke kobling a eller b (eller Yamaha c)?

    Kobling a) krever to opamper som nødvendigvis ikke er matchet. Man kan selvfølgelig finne en opamp med balanserte utganger, men også her vil ikke matchingen mellom positiv og negativ være helt symmetrisk.
    Kobling b) Gir minst påvirkning av signalet, men gir en asymmetri i kabelen og i mottagerens common-mode spenning. Man mister også 6dB nivå, og følgelig dårligere signal-støyforhold.

    Hva mener kollegiet?


    Aurora

    Æresmedlem
    Ble medlem
    04.06.2004
    Innlegg
    14.764
    Antall liker
    11.165
    Sted
    Ytterst i havgapet...
    4b er strengt tatt ikke balansert, - definisjonen på balansert signal er at lederne speiler hverandre men med motsatt polaritet........
    om du må mekke noe elektronisk er nok TIs DRV134 og 135 , eller Analog Devices sin SSM2141-2142 combo, den enkleste løsningen
    Single chip løsning for unbal-bal eller bal- unbal.... dog trenger du +/- 15-18V forsyning....


    Midas

    Bransjeaktør
    Ble medlem
    07.01.2015
    Innlegg
    1.061
    Antall liker
    772
    Sted
    Stavangerområdet
    4b er strengt tatt ikke balansert, - definisjonen på balansert signal er at lederne speiler hverandre men med motsatt polaritet........
    om du må mekke noe elektronisk er nok TIs DRV134 og 135 , eller Analog Devices sin SSM2141-2142 combo, den enkleste løsningen
    Single chip løsning for unbal-bal eller bal- unbal.... dog trenger du +/- 15-18V forsyning....
    Ja enig, trodde jeg også. Men så graver jeg litt i materien og så finner jeg ut at det er mye utstyr der ute hvor dette ikke stemmer. Dvs. at kriteriet for begrepet balansert kommer fra at retur-linja har samme impedanse som signalet. Eller sånn som i flaggskipet til Yamaha, at de bruker en opamp på å forsterke sitt jordsignal til minus på XLR-pluggen.

    Grunnen til at jeg fant dette var fordi jeg skulle teste et analogt innganstrinn og dro frem en liten miksepult for å få et signal som svinger symmetrisk om hverandre. Men scopet viste at minus aldri flyttet på seg. Og en del graving senere finner jeg ut at denne koblingsmåten er veldig vanlig på balansert linjeutganger. Minus er bare en jordutgang med lik impedanse som pluss-linja.

    Teknisk sett er det ikke helt feil, fordi hvis mottager kobler fullbalansert, så vil strømmen i kabelen bli symmetrisk med motsatt polaritet. Hvis kilden henter signalet til minus fra samme jordreferanse, så skal mottager se samme spenning som kilden. Common-mode støy i kabel vil bli nullet ut som normalt. Men inngangstrinnet får en common-mode verdi som flagrer i takt med signalet.


    Midas

    Bransjeaktør
    Ble medlem
    07.01.2015
    Innlegg
    1.061
    Antall liker
    772
    Sted
    Stavangerområdet

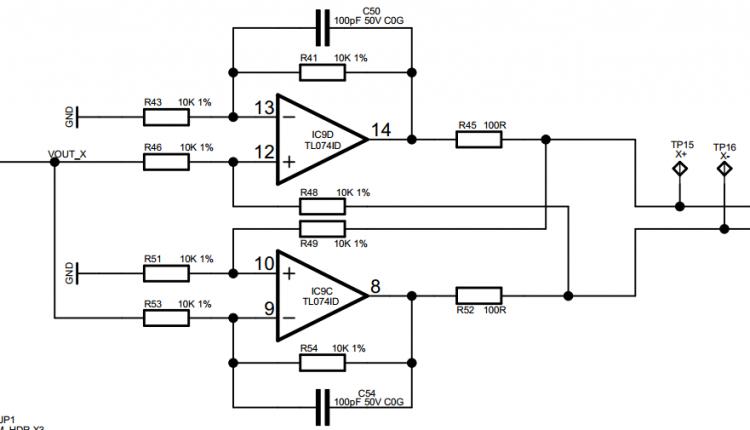

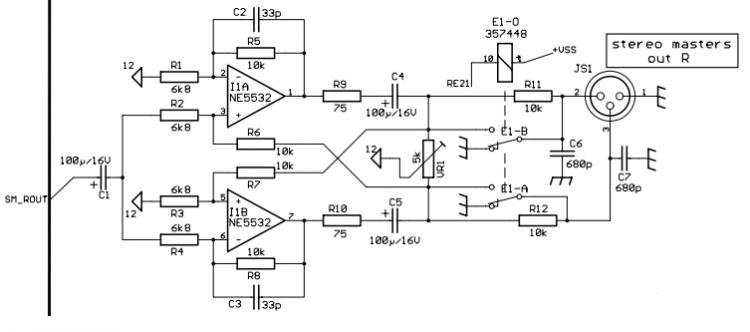

    Som en liten kuriosa, så kan jeg nevne at dette er vanlig utgangsdriver på profesjonelt lyd- og studioutstyr (av de som faktisk har fullbalansert utgangsdrivere):



    KJ

    Æresmedlem
    Ble medlem
    10.10.2004
    Innlegg
    11.089
    Antall liker
    4.191
    Torget vurderinger
    1
    @ Aurora - Balansert referer kun til impedans ift jord, ikke til signal. Et signal med to «poler» med motsatt fase er et differensielt signal.

    En tredje måte som likner på de fleste linjedriverne (DRV & SSM2142) er denne:


    Den har fordelen av at den har samme forsterking enten den driver en balansert eller ubalansert inngang.

    EDIT Midas var raskere på avtrekkeren.

    Mvh
    KJ


    Aurora

    Æresmedlem
    Ble medlem
    04.06.2004
    Innlegg
    14.764
    Antall liker
    11.165
    Sted
    Ytterst i havgapet...
    Det er nok riktig, men cluet med det skjemaet er at man kan sende en fasen rett til jord i mottagerenden, i en kvasibalansert inngang, uten å kortslutte tilhørende utgang. Det som skjer er at utgangskretsen omstiller seg sjøl med ene fasen som jord og dobbel spenning på den andre fasen.


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    8.463
    Antall liker
    6.728
    Sted
    Narvik
    Torget vurderinger
    3
    Metode tre for å lage balansert signal: Trafo.

    Johan-Kr


    Asbjørn

    Rubinmedlem
    Ble medlem
    26.03.2006
    Innlegg
    36.162
    Antall liker
    34.621
    Sted
    Vingulmǫrk
    Torget vurderinger
    2
    4b er strengt tatt ikke balansert, - definisjonen på balansert signal er at lederne speiler hverandre men med motsatt polaritet........
    om du må mekke noe elektronisk er nok TIs DRV134 og 135 , eller Analog Devices sin SSM2141-2142 combo, den enkleste løsningen
    Single chip løsning for unbal-bal eller bal- unbal.... dog trenger du +/- 15-18V forsyning....
    Nei, definisjonen på balansert er lik impedans (som flere allerede har svart, ser jeg), ikke amplitude på hver signalleder. Det er differansen mellom de to lederne som er signalet uansett nivåer på hver leder.
    https://en.wikipedia.org/wiki/Balanced_audio#Differential_signaling
    Balanced Line Technology

    Jeg har trafoer i alle de balanserte utgangene. Jeg ville ha skuddsikre løsninger garantert uten DC der når neste trinn er DC-koblede DIY-forsterkere. Hvis jeg skulle bygget elektronisk balanserte linjedrivere ville jeg nok også gått for en kvasi-flytende løsning som de to proff-kretsene vist over. Det gir differensielt signal og litt robusthet mot feilkobling i tillegg til de balanserte impedansene for støykansellering.

    Jeg simulerte litt ulike varianter her:
    http://www.hifisentralen.no/forumet...-forskjeller-mellom-kabler-2.html#post1387141
    http://www.hifisentralen.no/forumet...-forskjeller-mellom-kabler-3.html#post1387506

    Sist redigert:

    Midas

    Bransjeaktør
    Ble medlem
    07.01.2015
    Innlegg
    1.061
    Antall liker
    772
    Sted
    Stavangerområdet

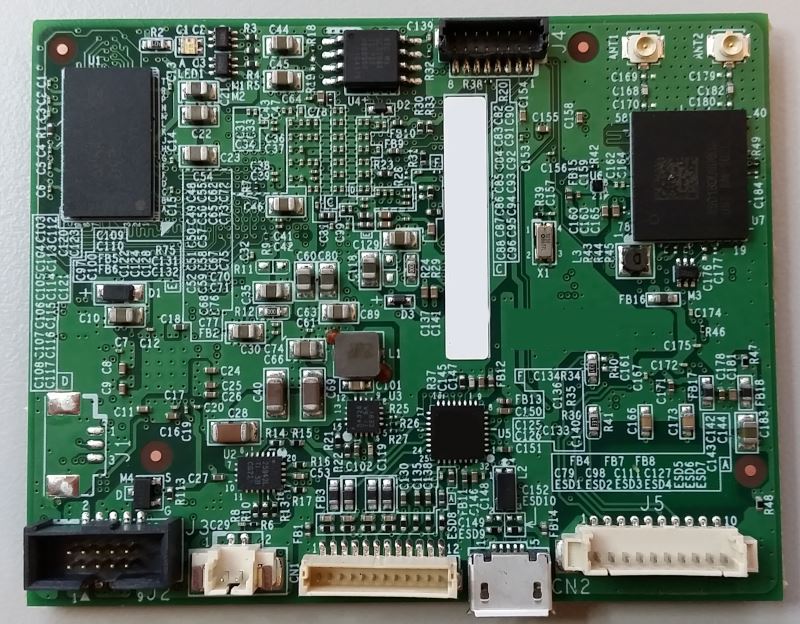

    For å gi det litt kontekst: Jeg holder på ta frem et CPU-kort for en industriapplikasjon og dette kortet skal ha balansert audio inn og ut. Signalet må være balansert fordi den skal sitte i et miljø som er relativt støyfullt. Litt av komplikasjonene er at det skal være så smått som mulig og har kun single-supply. Det er ingen spesielle krav til lavt high-end støynivå.

    Jeg står mellom å gjøre det "riktig" med de proffe kvasi-flytende måtene, som tar opp mye kretsareal. Eller å bare kjøre en enkel opamp på pluss-signalet og la minus gå til audiojord med samme impedanse som pluss, som kanskje ikke er like perfekt. Spørsmålet er om det er noen praktisk forskjell i støyimmuniteten mellom disse to metodene i den applikasjonen jeg skal bruke dette i.

    2017-02-09 10.24.08s.jpg


    Aurora

    Æresmedlem
    Ble medlem
    04.06.2004
    Innlegg
    14.764
    Antall liker
    11.165
    Sted
    Ytterst i havgapet...
    Det enkleste er jo faktisk å prøve.... også finnes det jo bl.a Neutrik trafoer med direkte XLR......

    Forøvrig - balansert og/eller differensiell - er egentlig to sider av samme sak. Den gamle definisjonen ved bruk av trafoer var at midtpunktet på utgangssida skulle jordes, for å oppnå full balansering... :)


    Midas

    Bransjeaktør
    Ble medlem
    07.01.2015
    Innlegg
    1.061
    Antall liker
    772
    Sted
    Stavangerområdet
    En må tydeligvis skille mellom symmetrisk (= motsatt spenningssving på + og -) og balansert (= lik impedanse på + og -). I følge flere google-søk og i noen av linkene over, så står det at balansert gir samme immunitet mot innstråling/common-mode støy som symmetrisk hvis inngangstrinnet i andre enden er fullbalasert og symmetrisk. Symmetrisk signal har 6dB mer signalnivå, og man får tilsvarende mer i headroom.

    Nå var ikke poenget at forumet skal gjøre jobben for meg eller jeg skal suge ferdige løsninger utav noen. Jeg bare syns dette var interessant fordi det viser seg at temaet var mer nyansert enn hva det først virket som, og tenkte kanskje det var interesse av å drøfte dette på forumet.


    Midas

    Bransjeaktør
    Ble medlem
    07.01.2015
    Innlegg
    1.061
    Antall liker
    772
    Sted
    Stavangerområdet
    Hvis det er av noe interesse og jeg ikke bare har monolog her, så har jeg kommet frem til 4 varianter jeg skal forsøke. Merk at i denne applikasjonen kommer lyden fra en single-rail DAC og jeg har ikke negativ spenning tilgjengelig. BIAS øverst til venstre er fantomspenning til mottagerutstyret (som da følgelig ikke er DC-koblet.)

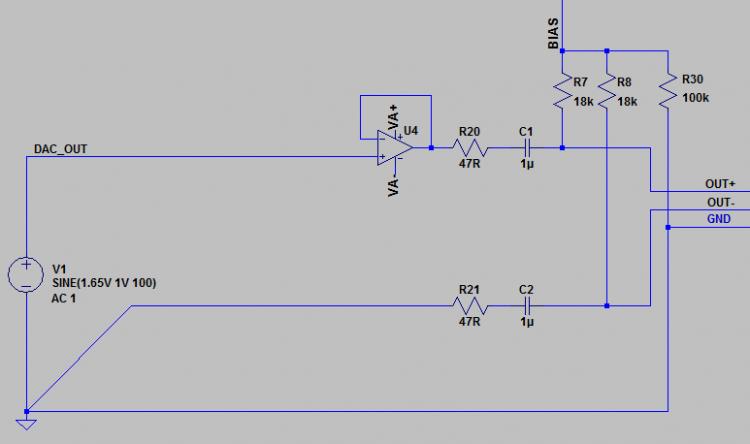

    A) Balansert linje, men kun driving av positiv side.

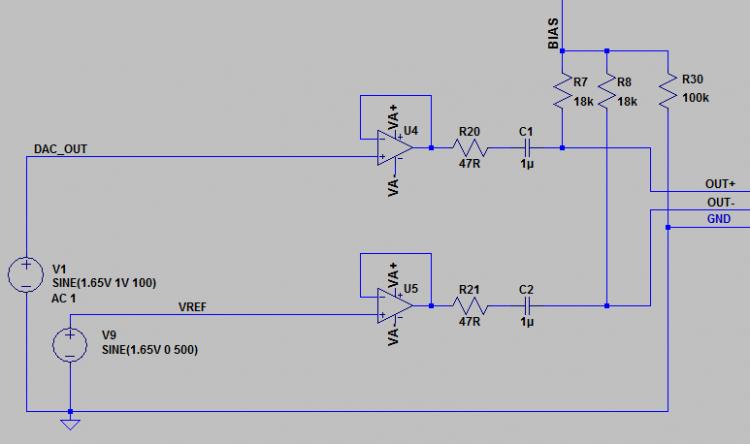

    B) Samme som A, men fra DAC-ens spenningsreferanse. Her er også lik type opamp på - som gjør at disse to er mer symmetriske enn A. Fordelen med denne er at hvis det ligger støy på VREF fra DAC-en (som da også ligger på lydsignalet), så blir det nullet ut med denne løsningen.

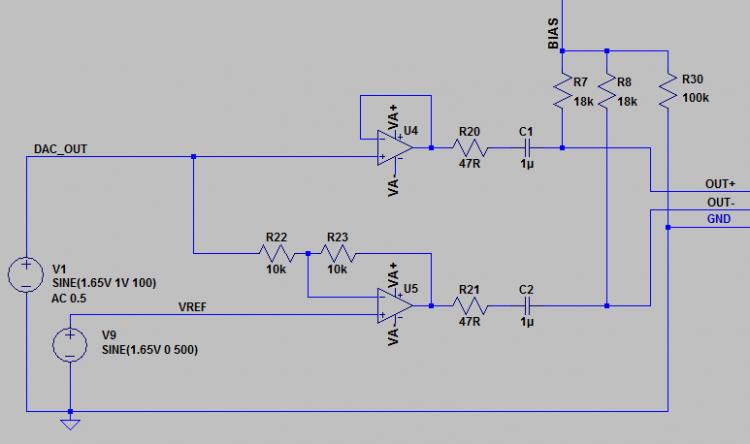

    C) Aktiv positiv og negativ driving. Denne har 6dB mer forsterkning enn de andre løsningene.

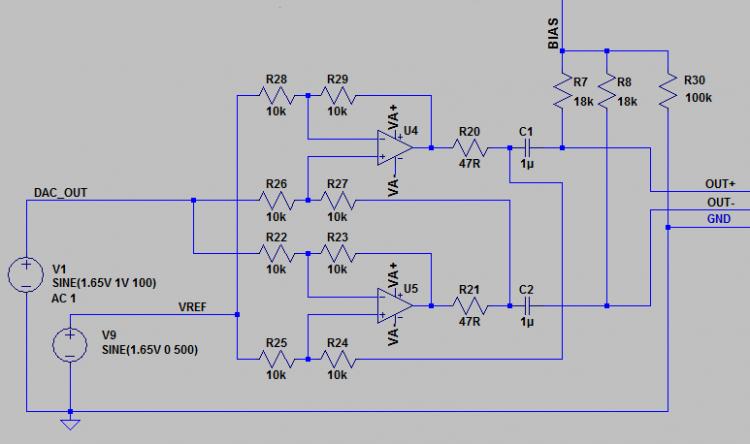

    D) Kvasi-flytende balansert driving.



    Alle utenom A bruker VREF som spenningsreferanse. Jeg er ikke sikker på om DAC bruker VREF som analog referanse (i den grad Delta-Sigma har analog referanse) eller om den er referert til jord (fordi det er en digitalkrets) med en offset=VREF. Det er jo av betydning om jeg skal bruke VREF eller GND som referanse til lydsignalet.
