Hvilken høyttaler er dette?

Diskusjonstråd Se tråd i gallerivisning

  • trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Hei, alle sammen 😊
    Lurte på hvilken høyttaler dette er? Fant den under utrydding i et tidligere radio102 nærradio lokal.
    Den har fire like elementer ser det ut som og den veier tror jeg mellom 6-8 kg. Kun den ene, fant ikke noen andre av den sorten.
    Vil takke så mye for hjelpen på forhånd.


    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    43.408
    Antall liker
    55.833
    Torget vurderinger
    17
    Ja, husker godt akkurat det høyttalerstoffet der!


    Auditor

    Æresmedlem
    Ble medlem
    27.02.2006
    Innlegg
    10.509
    Antall liker
    3.529
    Trondam: Tipper du må inn i kabinettet for å finne ut det der. En komponentanalyse kan nok hjelpe litt på vei. Finner du for eksempel delefilterskjemaet på nett et sted? Det ser unektelig litt DIY ut, men det var det mye som gjorde på den tida..


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Tusen takk alle sammen for kvikk tilbakemelding, much appreciated 😀👍👍


    Gjest.

    Hi-Fi freak
    Ble medlem
    12.09.2006
    Innlegg
    5.481
    Antall liker
    373
    Dette er høyst sannsynlig 60-talls PA for forsamlingslokaler som kirker, skoler og grendehus. Typisk å sette fire eller flere elementer i en smal kasse på denne måten. Du kunne se de henge på veggen, eller under taket, gjerne vinklet ned mot lytterne. De holdt greit for tale, men rakk ikke langt med musikk.


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Dette er høyst sannsynlig 60-talls PA for forsamlingslokaler som kirker, skoler og grendehus. Typisk å sette fire eller flere elementer i en smal kasse på denne måten. Du kunne se de henge på veggen, eller under taket, gjerne vinklet ned mot lytterne. De holdt greit for tale, men rakk ikke langt med musikk.
    Det høres ut som den, ja for jeg så den hadde hatt feste på toppen og bunnen slik at det var mulig å svinge den i retningen den skulle brukes.


    RojohII

    Hi-Fi freak
    Ble medlem
    11.02.2011
    Innlegg
    3.519
    Antall liker
    1.372
    Sted
    Karmøy - Rogaland
    Hvis du fant disse i de gamle lokalene til Radio102 (på Karmøy), så holdt de da til under samme tak som en møbelforretning. Så sikkert del av det interne PA-anlegget fra møbelbutikken ja.


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Hvis du fant disse i de gamle lokalene til Radio102 (på Karmøy), så holdt de da til under samme tak som en møbelforretning. Så sikkert del av det interne PA-anlegget fra møbelbutikken ja.
    Ryddet etter poker club'en og fikk ta med meg visse ting som ikke var valgt ut allerede 😊


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Her er hva som var på innsiden til dem som lurte. Bortsett fra glava'en jeg tok bort 😀


    Kjell_Kranzberg

    Hi-Fi freak
    Moderator
    Ble medlem
    08.03.2005
    Innlegg
    2.751
    Antall liker
    1.266
    Torget vurderinger
    0
    Och en transformator...
    Som sagt; ingen högtalare för hifi-användning.


    Gjest.

    Hi-Fi freak
    Ble medlem
    12.09.2006
    Innlegg
    5.481
    Antall liker
    373
    Trafoen er for tilpasning til såkalt linjeforsterker (100 volts linjer), et vanlig prinsipp for PA i varehus o.l.


    Auditor

    Æresmedlem
    Ble medlem
    27.02.2006
    Innlegg
    10.509
    Antall liker
    3.529
    Trondam: Sjekk betegnelsene bakpå magneten, så bør du kunne finne produsenten av elementene. Tydeligvis fulltone..ser iallefall sånn ut ved første blikk på fronten..

    Sist redigert:

    Kjell_Kranzberg

    Hi-Fi freak
    Moderator
    Ble medlem
    08.03.2005
    Innlegg
    2.751
    Antall liker
    1.266
    Torget vurderinger
    0
    Disse fuldtoner fra Philips lyder overraskende fint og kan sagtens bruges til "Hifi".
    Fjern transformator, sæt dem 2 og 2 i serie og disse to par i parallel.
    Da har du impedans på 8 ohm. :)
    Ja bredbandarna ensamma kan användas till hifi, men hela denna kompletta högtalare är inte ägnad till hifi; det är det jag skrev.


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Disse fuldtoner fra Philips lyder overraskende fint og kan sagtens bruges til "Hifi".
    Fjern transformator, sæt dem 2 og 2 i serie og disse to par i parallel.
    Da har du impedans på 8 ohm. :)
    Artig, takk for info 😀👍


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Takket være dere her inne så har jeg nå tatt ut elementene og tatt vare på dem for framtiden i stedet for at dem gikk på dynga. Tok også ut transformatoren, men den kommer ikke til å bli brukt sammen med elementene etter tips fra HasseBasse 😀👍🤘

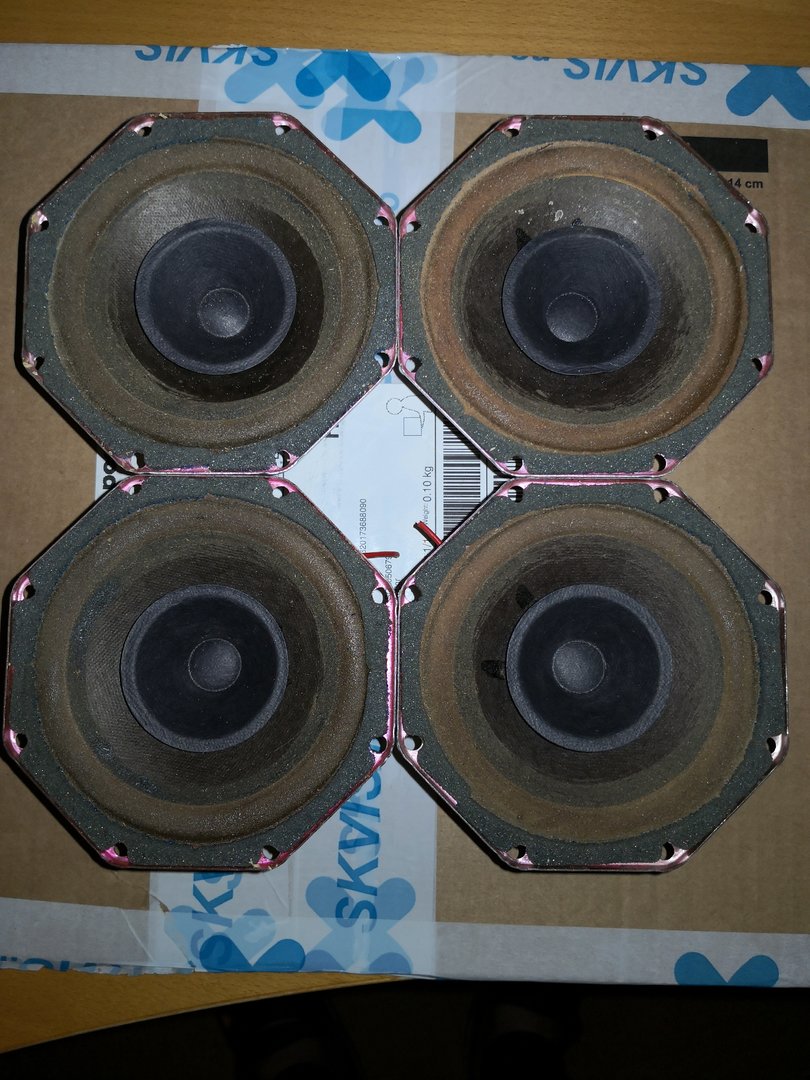

    Philips AD5060M8 = 8ohm - 8.jpg

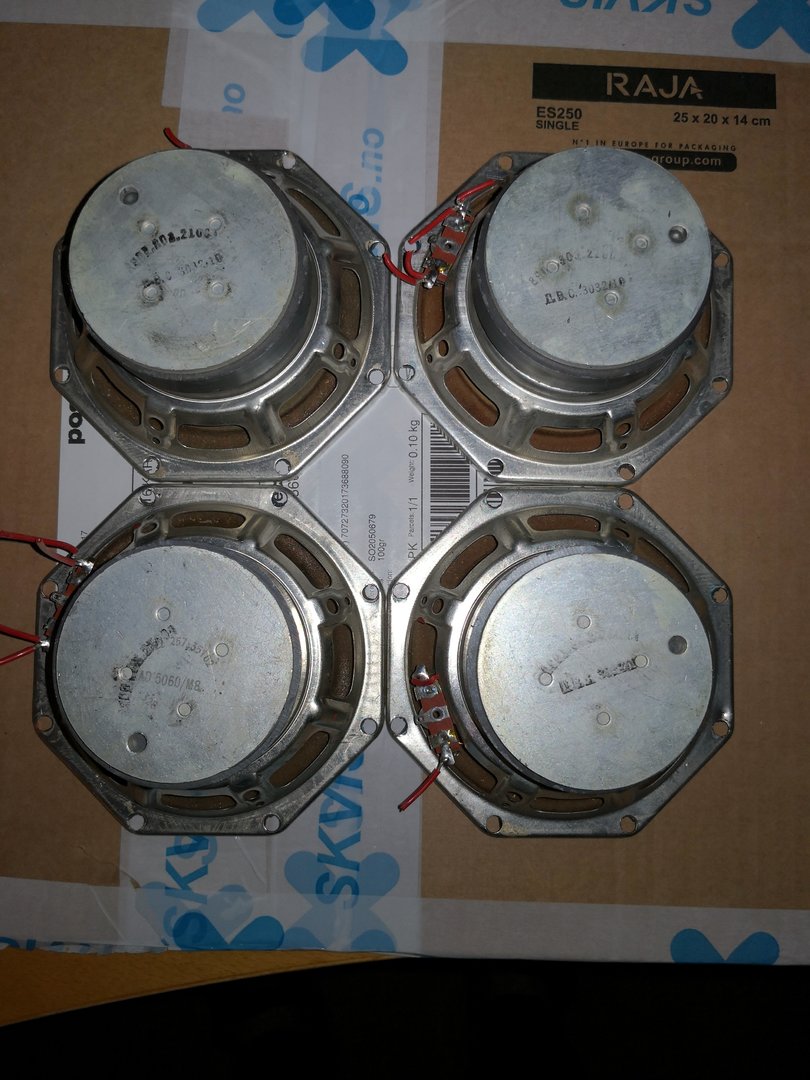

    Philips AD5060M8 = 8ohm - 9.jpg

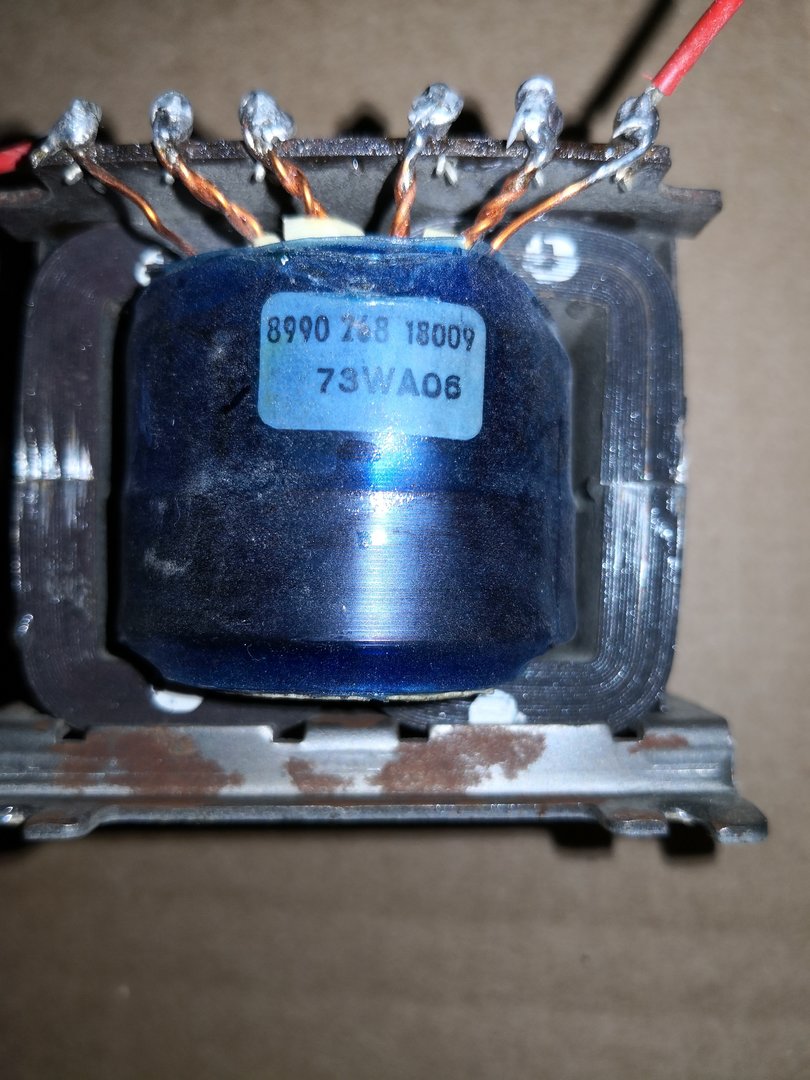

    Philips AD5060M8 = 8ohm - 10.jpg

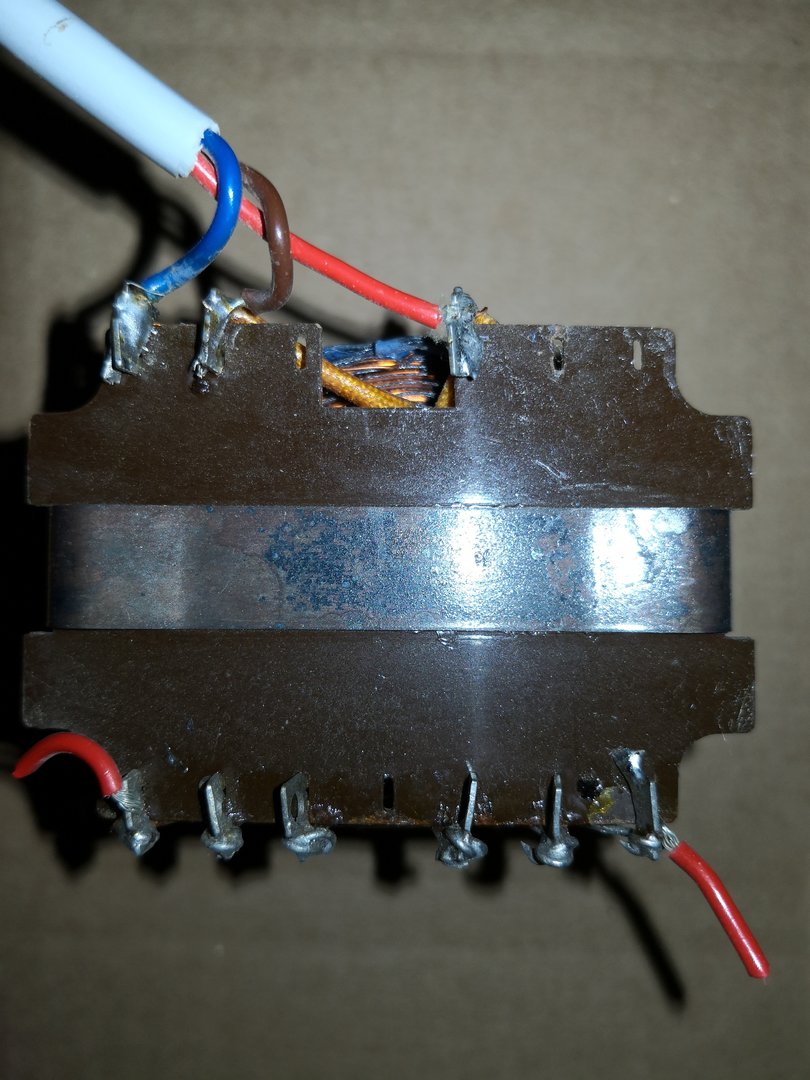

    Philips AD5060M8 = 8ohm - 11.jpg


    HasseBasse

    TooOldToKnowBetter
    Ble medlem
    29.10.2016
    Innlegg
    1.417
    Antall liker
    1.489
    Sted
    Århus, Danmark.
    Torget vurderinger
    2
    Fin liste, Laban.... over en del af Philips´s gamle enheder,
    men Trondams enheder er IKKE med i listen. Den beskriver"kun" 5060-W som er basenheder, og
    ikke 5060-M som er fuldtone-enheder :)

    Trondam..... du kunne f.eks. lave to trykkammerkabinetter på ca. 30 liter, en lille smule dempemateriale inneni
    og montere dem 2 i hver kabinet. 16 ohm i serie eller 4 ohm i parallelt. Til en lille vintage receiver som høyttalere på hytta/setup-2
    er de bedre end "ikke så verst" :)


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Fin liste, Laban.... over en del af Philips´s gamle enheder,
    men Trondams enheder er IKKE med i listen. Den beskriver"kun" 5060-W som er basenheder, og
    ikke 5060-M som er fuldtone-enheder :)

    Trondam..... du kunne f.eks. lave to trykkammerkabinetter på ca. 30 liter, en lille smule dempemateriale inneni
    og montere dem 2 i hver kabinet. 16 ohm i serie eller 4 ohm i parallelt. Til en lille vintage receiver som høyttalere på hytta/setup-2
    er de bedre end "ikke så verst" :)
    Akkurat det jeg trenger høytalere til, en gammel Tandberg receiver 😀👍


    Auditor

    Æresmedlem
    Ble medlem
    27.02.2006
    Innlegg
    10.509
    Antall liker
    3.529
    Trondam: HVIS det der er fulltoner, finn ut hvem som har laget dem, så kan du nok få bygd et par kule monitorer derav ;) Med ett element i hvert kabinett..

    Edit: Du har Philips AD 5060/M8 der. De ER fulltoner!!

    Sist redigert:

    HasseBasse

    TooOldToKnowBetter
    Ble medlem
    29.10.2016
    Innlegg
    1.417
    Antall liker
    1.489
    Sted
    Århus, Danmark.
    Torget vurderinger
    2
    Kun den ene.
    Det var det, jeg tenkte. Check din gamle Tandberg´s data og se, om effekten er opgitt i 4 eller 8 ohm.
    Hvis den er opgitt i 4, da parallellforbinder du dem bare 2 og 2 i hvert kabinett.
    Om effekten er opgitt i 8 ohm, da ville jeg seriekoble dem til 16 ohm.
    De spiller så ikke så høyt, men "better safe than sorry" :)


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Det var det, jeg tenkte. Check din gamle Tandberg´s data og se, om effekten er opgitt i 4 eller 8 ohm.
    Hvis den er opgitt i 4, da parallellforbinder du dem bare 2 og 2 i hvert kabinett.
    Om effekten er opgitt i 8 ohm, da ville jeg seriekoble dem til 16 ohm.
    De spiller så ikke så høyt, men "better safe than sorry" :)
    Tusen takk for hjelpen. Har lært litt her inne og det kommer godt med når jeg skal prøve å lage en monitor selv 😀👍👍
    Kommer garantert til å komme med en del spørsmål når den tid kommer.
    Tandberg'en er opppgitt i 4 ohm.


    HasseBasse

    TooOldToKnowBetter
    Ble medlem
    29.10.2016
    Innlegg
    1.417
    Antall liker
    1.489
    Sted
    Århus, Danmark.
    Torget vurderinger
    2
    Det er ellers ikke så svært :)
    Se #26. Du forbinner bare hver højttaler med + til + og - til -..... og så ledning fra + og - ud af kassen og i din gamle Tandberg.
    Hvis høyttaler-enhederne er i orden, da spiller det bare (y)


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Det er ellers ikke så svært :)
    Se #26. Du forbinner bare hver højttaler med + til + og - til -..... og så ledning fra + og - ud af kassen og i din gamle Tandberg.
    Hvis høyttaler-enhederne er i orden, da spiller det bare (y)
    Nice, skal prøve litt siden og se hva som skjer. Du sa se #26, mener du i den pdf-filen Laban MK3 la ut da?
    Du snakket også om 30 liters trykkammerkabinetter , er det det som vil bli den beste løsningen for mine elementer?
    Hvis jeg ikke svarer nå så er jeg i seng 😊👍


    HasseBasse

    TooOldToKnowBetter
    Ble medlem
    29.10.2016
    Innlegg
    1.417
    Antall liker
    1.489
    Sted
    Århus, Danmark.
    Torget vurderinger
    2
    Ja, det var det jeg mente (med kabinetter). Ikke PDF filen :)
    Så´n ca. volumen. Så kan du selv bestemme høyde, bredde og dybde. :)


    trondam

    Helt fersk
    Ble medlem
    13.01.2013
    Innlegg
    15
    Antall liker
    6
    Ja, det var det jeg mente (med kabinetter). Ikke PDF filen :)
    Så´n ca. volumen. Så kan du selv bestemme høyde, bredde og dybde. :)
    Vil det være behov for bassrefleks i kabinettet eller bør jeg bare ha det lukket tror du?
