HT / PSU BORBELYS BALANCED PREAMP

Diskusjonstråd Se tråd i gallerivisning

  • HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Det varmer ett gammelt hjerte å se at det fremdeles er noen som foretrekker hjemmelaget.

    Hvor mange det er av dere der ute vet jeg naturlig nok ikke, men skulle dere slite med slikt som 2SJ74BL / 2SK170BL - 2SJ109GR/BL/V /2SK389GR/BL/V - 2SJ77 / 2SK214 - 2SJ50 / 2SK135 ( nesten alle varianter av Hitachis TO-3 utgaver), så har jeg mer enn nok til å dele med dere.

    R
    Takk Roar det synes jeg er edelt av deg :love:
    Kansje litt lettere for andre å begi seg på ett fet prosjekt . De ekte toshibaene og hitatchiene har overlegen standard .
    Selv om LSK produserer noen serier sj/sk innimellom rapporteres lysere / brittle klang enn toshiban på enkelt musikk ,,,i tillegg har de mer støy og er vanskeligere å matche.

    Det er bedre forutsettning for ett bra resultat med ekte komponenter .

    Det som skremte meg mest med både fet og mosfet var det absolutte behov for matching ,spesiellt i cascading ,Så jeg holdt meg unna disse lenge ,,helt til Erno til bød kits med ferdig matchede fets ,,,det forandret allt
    Seinere ved mods fant jeg det både betjenlig og nødvendig sette meg inn i fets verden . )

    J-fet frontiers 1 og 2 gir ett lett fattelig innblikk i teknikken fra enkle til sofistikerte løsninger.

    Det var liksom enklere med BJT ,,,, tror ikke jeg ever hadde noen worst case situations " selv uten kontrol av hfe ,,, selv om jeg synes den ene servo 100 med matchede " mpsa lød bedre enn en den andre med bc umatchede transer .)

    Ps har du gått over til BJT i ampene dine ?


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Ja sorry for det ,,, da ble det litt ufrivillig pausing heri , hobbi er pri , men første pri er jobben" for meg noen år enda ? : )
    Vel da er begge bygge steinene til borbely er presentert , bortsett fra level shifteren " Den er til syne latende lik 309 , Topologien er nesten helt lik , bare her er driver cascoden ikke folded "
    438 driver cacaden klippet ut ,sammen likn gjerne i fht til helt nedereste topologien


    Her er driver cacoden til de seinere levelshifterne men også noen av seinere folded driver cascodene. Level shifterne " brukte erno i low level amping , filters og som dac invertere .Både spenning og strøm dacer

    De kom nå i alle varianter single eller dual fets ,,, og seff en mosfet .Oppgradering ? ,,,eller mosfet for å ha høgere rail spenninger for test ?,,


    438 helvetet starter "
    Påsken for 12-13 år ish var borget for bygge kos ,, den siste i serien av nye dac inverteren V3
    Spenning var derfor stor , mulighet for både filterless og 6 dB filter 100 eller 150kHZ
    Jeg spør erno hva som er spesielt for den ; den er coherent " var svaret

    Ikke ulike 435 kjente jeg fra første gen dac 217 , dog buffere og 2 eller 3 pol

    Straks ferdige hører jeg jo at der er kvaliteter " tilstede ,,,Men,,,, En helt ny uhørt focus på siblianter og ss ing som er fullstendig no go for meg Jeg går over til å fjerne ulikheter,,, kopiere min beste 309

    Short story: sinnsykt mange timer og utbytting av komponenter , dual fets inn ,resistors vishay /caddock/rn60 :I ett par tilfeller fullstendig i bøtta resultat.Jeg gjorde den om til preamp, Den fungerte bedre slik , sikkret pga laverer gain

    Bildet 438 v3 inn med dual fets bla , adapter mod
    438 MOD - DUAL FET OG  FET CASCODE.JPG


    Løsningen på koden ble da bestemte meg for å modde min 435 til 438 inverter som test . Den hadde single cascoded driver fets som 309.

    435 into 438 v4.JPG

    Siden ingen andre har denne inverteren så må den i tillegg få en ny desigination ; 438 v 4

    Så vellydene og avslørende er den at den forblir nye dacen / invertern inntil videre ,,,,

    Fornøyd med resultatet velger jeg å gjøre min nyeste dac opprinnelig til permanent . min nye preamp ,,,438 v4
    Resultatet uteblev ikke , den er avslørende ,Coherent er lettere å forstå med v4

    slik ser den ut ;
    438 last revision.JPG

    og topoligien hadde han allerede for lenge før , her klippet ut fra 2 stage riia

    Og egentlig var det slik erno hadde hadde tenkt å bygge dem ,single fet cascader , absolutt alle ,,,,,

    Ønsker du bilde av hele diagrammet, så send meg en PM

    Avsløringen ,,,, på alle de fleste model V designation mod hadde en grunn , mer om det i neste ,,kapittel

    Sist redigert av en moderator:

    RM

    Bransjeaktør
    Ble medlem
    26.03.2005
    Innlegg
    534
    Antall liker
    1.480
    Torget vurderinger
    2
    Beklager seint svar. Nei, mine MI amper har alle JFET i inngangen, og siden jeg nå har mine drømmers transistorer, vil TO-220 MOSFETs etter hvert snike seg inn over alt. Preamp utgang, poweramp Vas etc etc. Den musikalitet som kombinasjonen JFETs og MOSFETs gir tangerer på mange måter grensen mellom live og gjengitt musikk. Og jeg har nok til resten av mitt produktive liv.

    R


    RM

    Bransjeaktør
    Ble medlem
    26.03.2005
    Innlegg
    534
    Antall liker
    1.480
    Torget vurderinger
    2

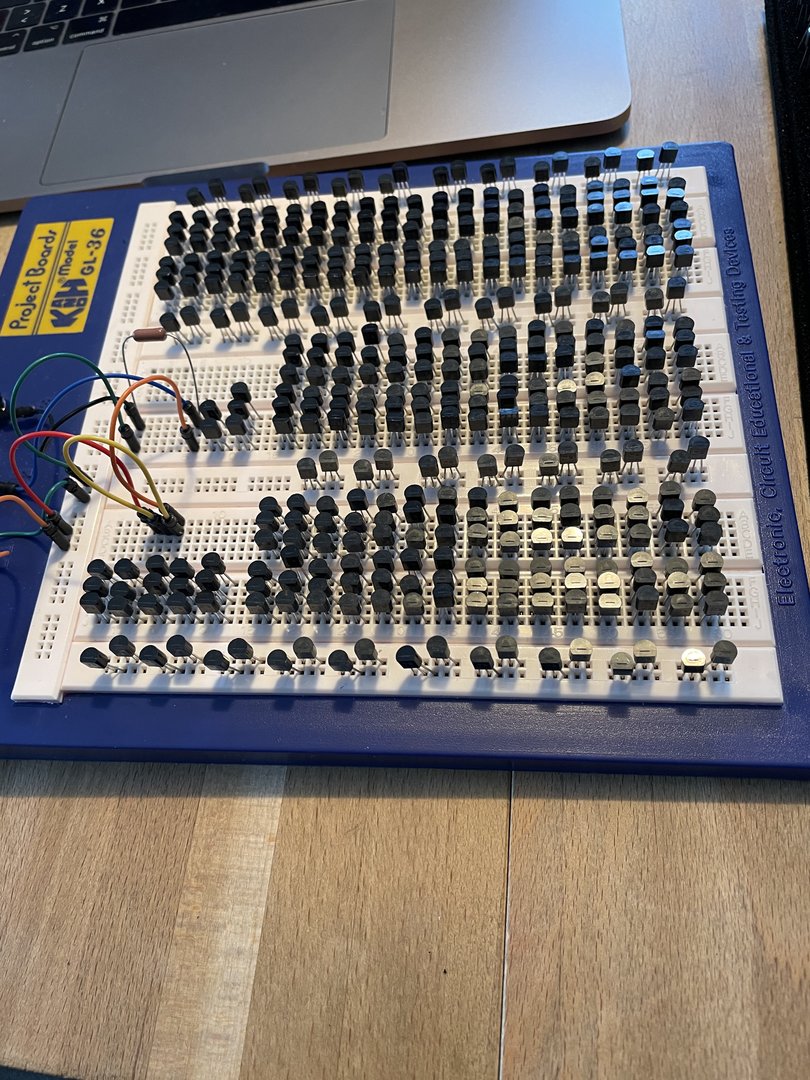

    Til dere der ute som leiter med lykter og lys, i morgen sender jeg 50 par 2SJ77/2SK214 og 50 par 2SJ74BL/2SK/70BL til Johnny Radich. De som behøver disse bes henvende seg til han. De selges ikke, de gis bort.

    R


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.860
    Antall liker
    4.739
    Sted
    Halden
    WHAT ???? :eek:
    Det må jeg si Roar, for en hyggelig gest :love:.
    Snakk om å dele med seg av disse "hard to get" jfets og fets.
    Du er en mann med et STOOOORT hjerte :).

    De som ønsker noen av disse, får sende meg en P.M.

    Prøv å begrens dere med antall, slik at flest mulig for glede av denne utrolige flotte gaven fra Roar.

    EDIT: Fortell gjerne til hvilket prosjekt de er tiltenkt til. Ingen vits å sende de til "samlere". Disse NOS bør benyttes, ikke "samles", eller videreselges !

    Jeg kan dessverre ikke stå for porto og emballasje, men lover å sende de på billigste måte med posten.
    Matching er for tidkrevende, bare så det er nevnt :).

    Hilsen en som dessverre er på AAP etter et 40-årig arbeidsliv.
    Mvh.
    Johnny

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Nattens store ufc event var uten tvil islam vs volkanovsky , wow to løver i buret .Tross for knepen seier til islam, så holdt little guy" ut alle rundene og tilmed hamret ham i siste : )

    Borbelys lille hemmelig het "

    Etter å ha mailet litt med Les LB audio så ble vi enige om hans unike egeskaper som designer og konstruktør. Og det faktum at også han forholder seg til måle apparatene helt og holdent . Dog var han ydmyk og særs åpen for feed back , både negativ og positiv

    Som feks da jeg sa at jeg sa at jeg hadde lekt litt med regulators , shunter vs serie til riiaen og foretrakk shunten lydmessig til tross for mere støy,,,,, Hmmm , det må vi gjøre noe med og dermed var shunt reg i gang ,Men slik var han


    Evaluering extended listening tests
    Les hadde større rolle i utviklingen " av borbely produktene , siden han og målte ,,,,men ,,,, han i tillegg lyttet ,
    Selv fortalte jeg om mine projekter og mine mods på borbely og at jeg på siste 438 gikk bakover i en time line og kopierte 309 sin single cascade .

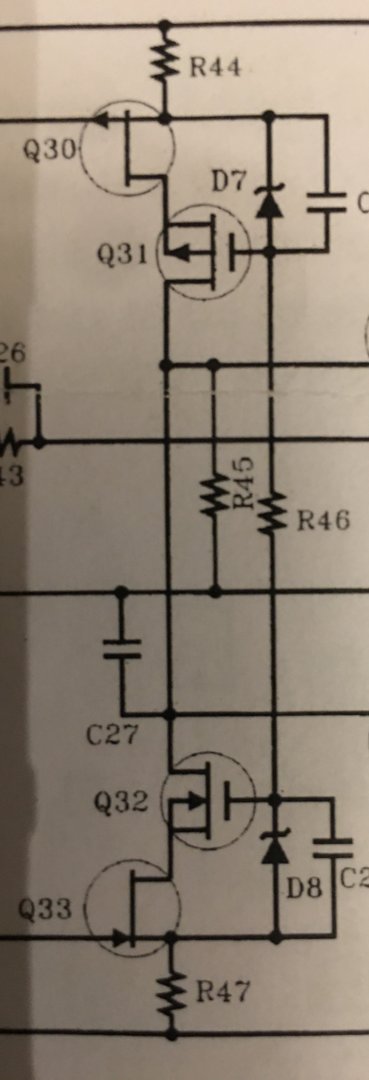

    bildet nå begynnte flere V komme som addendum til designasjonene hans,både single og paralelle fet vs mosfet

    SINGLE VS  DUALFET  VS MOSFET.JPG


    Han kunne raportere om samme issues " tizzy imparting a slight roughness ved bruk av fet / mosfet i driver cascoden

    Forklaringen på det var rett og slett at han hadde gått tom for sk170/j74 i range idss 12mA and above

    Til slutt komm dobbelt fet 2x 6,5 mA , vs mosfetten . Siden det er en klA amp må strømmen være min 10 mA

    Det var jo heller ikke like gyldig hvilke fets som kunne gjøre oppgaven som single cascade versionen . Les på det tidpunktet hadde deal om å utvikle å selge sine egne borbely versioner under LB audio , Les kom fram til at kun paralelling 170/74 kunne sammen liknes med single fet cascaden.
    ( Paralelling ; 2 x cascader a 6,5mA = 13 mA vil utgjøre ca 10mA totalt i driveren )

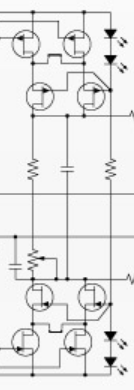

    i bildet paralelling cascodes
    paralelling  casodes.png


    Fet Cascades
    LB audio utgavene kunne man bruke alle kombinasjoner , dog nå ble matching enda viktigere de 4 fets i hvar cacade node " helst innen 6,5 -8mA
    Anbefalte fets er og (lsJ74/ls K170 or j103/K246) Sist nevnte sies å ha litt sparkle " som les sier kledelig på noen innspillinger .
    LS utgavene litt slankere enn toshibaene og vanskeligere å matche ,og litt mer støy flg Les

    Matching
    Han hadde ikke noe rapport på lydforsjeller med dårigere matching ,heller ikke jeg .
    Selv synes jeg dog det har vært frustrerende når jeg har kontrollert kascader i etter tid ,,,, om de biaser korrect eller perfekt .

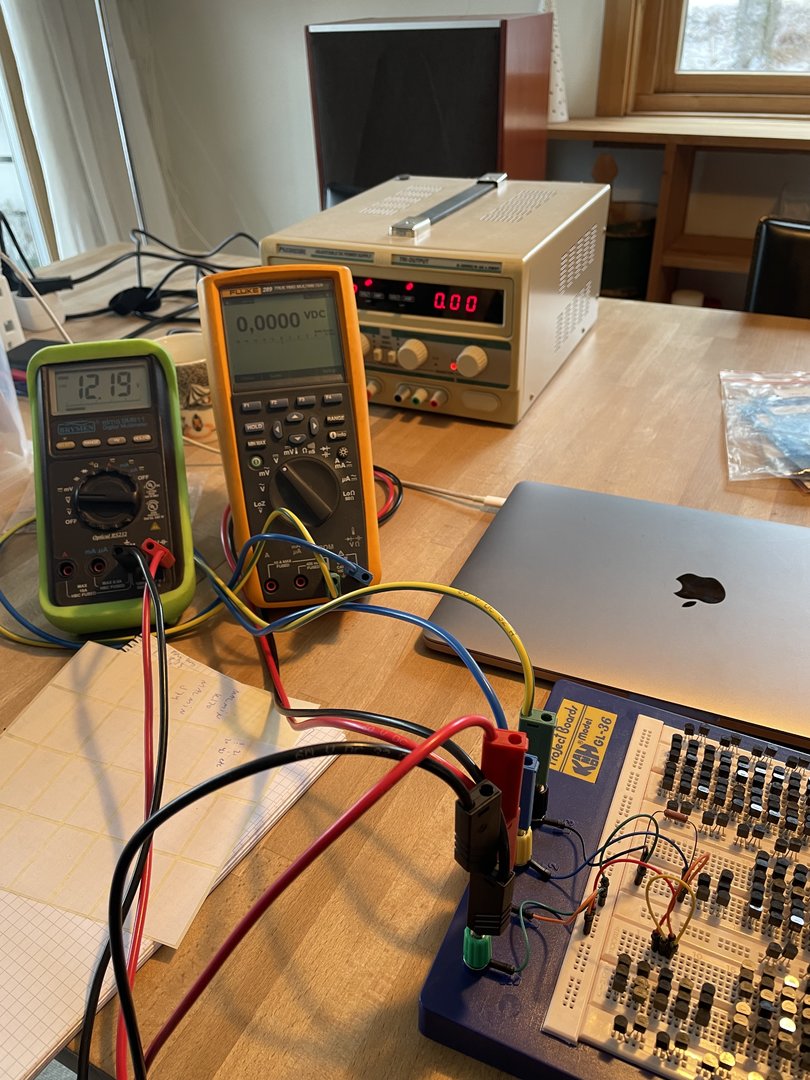

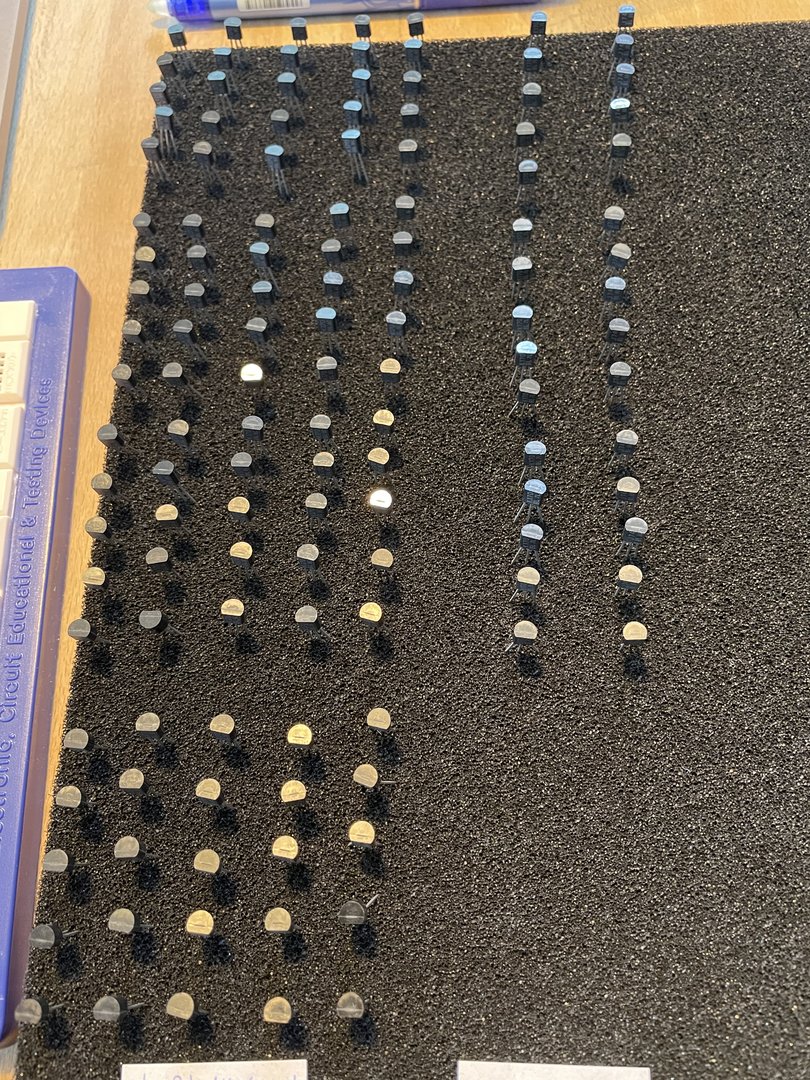

    I mine siste bygg har jeg derfor målt hver fet og laget batcher til sine formål og notere seg ,,, sjelden får man problemer da med biasing .
    I flg fler fora så er det ingen tvil om egenskapene til fetten, flere nye produkter bruker dem i 1 stage

    Fet vs bjt

    Selv som jeg sa til les ikke nødvendig vis er allfet alleine om vellyden men også bruk av esclusive komponenter resistors og caps , caddock , tantalum vishay , polystyrene , polyprop ,panasonic mm


    Ønsker du bilde av diagrammet, så send meg en PM

    Details
    Selv har jeg kost meg uendelig mange timer med denne og hodetelefoner , evaluering og lytting fra all til resistor og attenuator typer .

    Erno var en devil in detail s så og komponent bruk Denne basert på fet /rohm eller msa og feks BD transene frekvens range er 350 mhz

    For de som intress erer seg for fet så er nesten disse artiklen to ett must
    En liten buffer eller en annen discrete custom utgave?


    Noe for enhver ,
    og av prosjekter jeg har engasjert meg i så har ingen fet skuffet meg ever , det kan være litt anneledes ,, man av og til så absolutelig correct og bare det . )


    Helt til sist vil jeg gi Erno Borbely kred for å være så alminnelig og folkelig som han var .Alldri stor på det .Han svarte alle,,, Den gangen jeg hadde problem med en servo 100 , det kom en tykk konvolutt i posten med svt og diagrammer .Hi fidelety hadde snudd ene bf driveren i pcb ,,,, og med vilje til favor for sin egen amp : ( , Av sluttet det abonnemetet fort
    Han er og var ett designer geni uten sidestykke og hvis han ville kunne han spasert rett inn i pro audio verden

    Thank U Erno Borbely

    for allt du har gitt meg av kvalitets hobbi tid og daglig glede ved bruk av alle dine super design topologier




    Sist redigert av en moderator:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    meddelse ;

    I nylig korrespondanse med Les er det med litt vemod at jeg må fortelle at Erno har gått bort ,( 7 august 2022 )

    Ett stort tap for audio verden . Han var siste tiden på pleiehjem i flg sønnen .Hans kone Irene gikk bort desember .

    LB audio , les Bordelon og PBN , peter Nørback har laget en : in memoriam " som blir publisert in the stero magazines shortly "

    Angående allt hans arbeid vil til høre borbely estate " styrer og eier er sønnen .

    Så stolt var han av arbeidet sitt at han ikke solgte det med vitende og vilje , for å unngå at andre tok kredden for hans design .
    Rettighets brukere og full unlimited use av all design er selvflgelig PBN og LB audio

    Men når det er sagt og siden det kansje er interesse for noen av hans design heri fora ? ,,så tenkte jeg å ta kontakt med sønnen og fremlegge interessen for han arbeid og om mulig rettighet til å publisere noe av det her inne lovlig .

    PS Allt som finnes i kina er kopiert uten samtykke i tillegg noen direkte degraderende twists "både i layout og diagram ,
    ref min kina 435 heri tråden.

    Just some thoughts ,,,om det var noe inntresse for det

    Selv sier jeg som John Curl i ett forum ; Borbely's designs are a heck of a good deal.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.860
    Antall liker
    4.739
    Sted
    Halden
    Hei
    meddelse ;
    I nylig korrespondanse med Les er det med litt vemod at jeg må fortelle at Erno har gått bort ,( 7 august 2022 )
    Ett stort tap for audio verden . Han var siste tiden på pleiehjem i flg sønnen .Hans kone Irene gikk bort desember .
    Dette var triste nyheter :(
    Erno var en hedersmann, hadde mye kontakt med han på 80 og 90 tallet. Hjelpsom og velvillig til å dele sine kunnskaper og designs. Han har skrevet seg ettertrykkelig inn i HiFi historiens verden. Et stort savn. Men, hans gode konstruksjoner lever heldigvis videre, den dag i dag :)

    RIP Erno Borbely
    Mvh.
    Johnny


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Litt info
    Angående ett av verdens beste riia trinn EB320 CI
    Bygge ett final projekt ?

    Diskuterert litt bare av nysjerrighet med les angående pcb og produksjon .En total rework av hans phono og solgt flere av proto types.

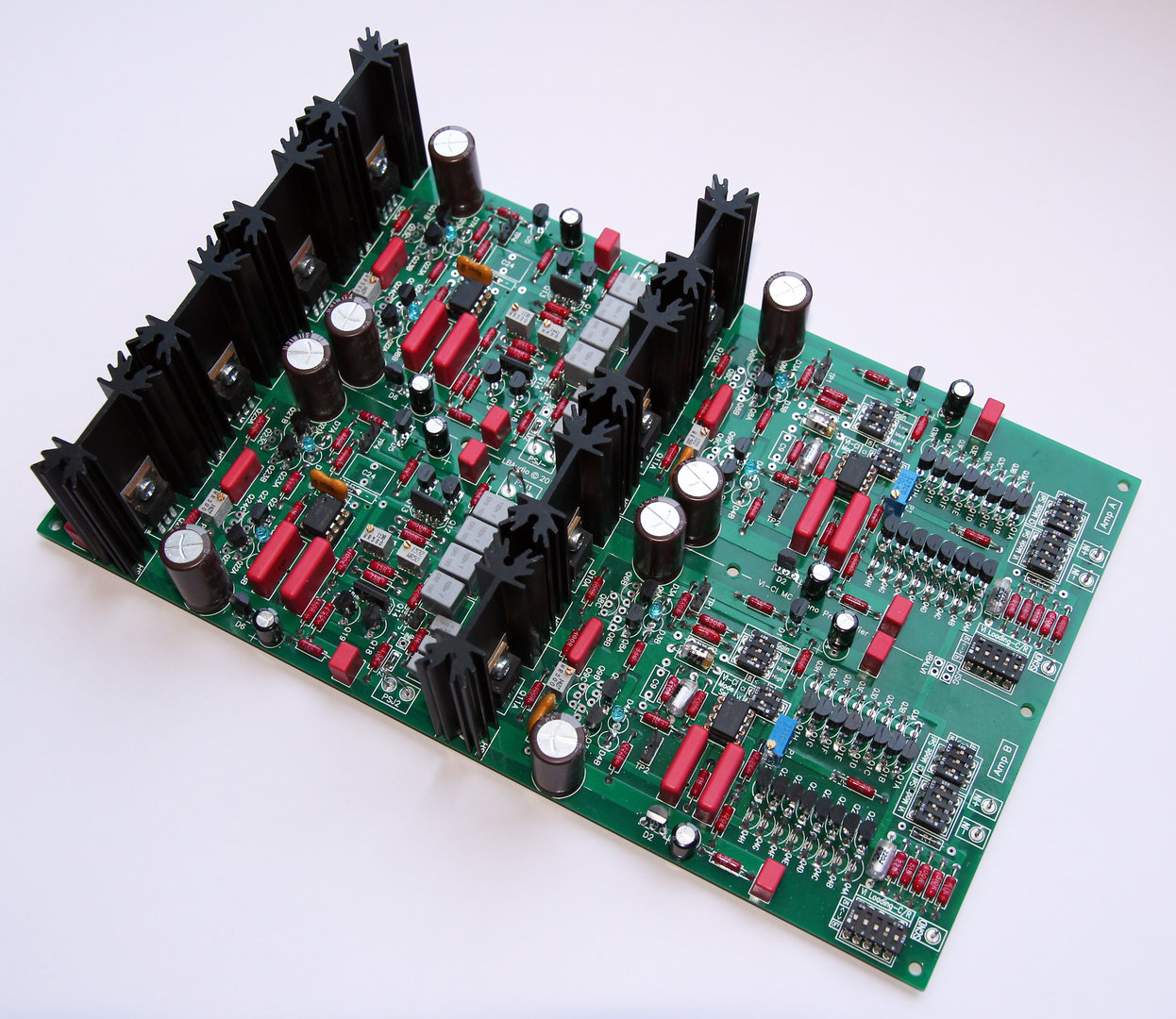

    Han har imidlertid laget final med back ground plane " pcb track on top"

    Voltage-Current Injection MC Phono Board.jpg

    Sitat Les ; Once someone has heard a CI phono, they won’t go back. BTW, there are now numerous CI phonos on the commercial market now…Erno started a fad.

    Les har visst tilgang på old stock 320 pcb , dog uvisst om det the gem" teflon utgaven

    Ellers har han reworked endel andre borbely designs med nyere bjt i erstattning for the hardest to get fets

    Legger ut litt her om hva det kommer til evt , Intressant hører /leser det er litt respons om malmin fets . )


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Bare men jeg venter på svar på priser og hva som kan leveres av pcb : (
    Kan hende man må basere seg på å handle hos AFA , Flere av byggene hans er mer enn godkjent som feks CI 320 sies det .

    De enkle low gain / regulatorer konstruksjonene har jeg dog hard wired på multi pcb , kreves litt øvelse .Men en dac eller riia vil man ha minst mulig støy , der er lay out og jord plan viktig
    bildet , jeg elsker å gjøre disse her og , lagde 3 av 4 helt uten krøll,,, siste man krevde no feilsøk og retting : )
    hard  wired  cs  shunt.JPG




    For de som ikke er kjent med fets , her en super liten innføring .Dette er jo som sagt ikke direkte plug an play elektronikk , med fets som hoved komponenter .
    Arbeids betingelsen til de forsjellige steg krever en gitt idss som inngangs trinn pre driver og tilslutt driver .


    J-fet frontier 1 vises en super enkel matcher bare med ett 10 v batteri .Ved å forbinde fetens gate og source og måle strømmen som da går gjennom avslører idss (current, drain-to-source, saturated) .Det er flere parametre
    men denne er den viktigste


    Men sinn sykt moro å pusle med .Som sagt har jeg ofte modifisert flere av borbelyene til andre formål , noen etter ideer fra Erno news ,,,eller jeg har latt meg inspirere av sånt som dette .


    Hvis en ser topologien,e så er det ikke vanskelig å se likheten mellom allfet serien og hans starter serie "Jeg har så ledes fått inspirasjon i disse teste ut en litt andre figurasjoner , som å gjøre 435 ampen FB less out : )
    Må ikke ,,, men kansje en dag jeg kjeder meg

    mer kommer


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.860
    Antall liker
    4.739
    Sted
    Halden
    Hei :)
    Kan hende man må basere seg på å handle hos AFA , Flere av byggene hans er mer enn godkjent som feks CI 320 sies det .
    All Fet Audio kan jeg gå god for :) Flere andre her på Sentralen som også har handlet med Prakit som driver AllFet Audio. Bare positive tilbakemeldinger.
    Han har også en egen side på FB.
    Mvh.
    Johnny


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Hei :)

    All Fet Audio kan jeg gå god for :) Flere andre her på Sentralen som også har handlet med Prakit som driver AllFet Audio. Bare positive tilbakemeldinger.
    Han har også en egen side på FB.
    Mvh.
    Johnny
    Fint Johnny , har han oppdatert siden ? kan vi linke den hit ?

    Ja ,det stemmer ,,,Erno dirigerte meg til AFA ved noen av mine siste escapader"


    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    13.108
    Antall liker
    8.072
    Torget vurderinger
    12
    Er det noen som har hatt nylig kontakt med Allfet? Jeg har kontaktet ham, men ikke fått svar.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Litt info
    Angående ett av verdens beste riia trinn EB320 CI
    Bygge ett final projekt ?

    Diskuterert litt bare av nysjerrighet med les angående pcb og produksjon .En total rework av hans phono og solgt flere av proto types.
    Han har imidlertid laget final med back ground plane " pcb track on top"

    Vis vedlegget 892849
    Sitat Les ; Once someone has heard a CI phono, they won’t go back. BTW, there are now numerous CI phonos on the commercial market now…Erno started a fad.

    Les har visst tilgang på old stock 320 pcb, dog uvisst om det the gem" teflon utgaven

    Ellers har han reworked endel andre borbely designs med nyere bjt i erstattning for the hardest to get fets

    Legger ut litt her om hva det kommer til evt , Intressant hører /leser det er litt respons om malmin fets . )
    Da har Les gitt livs tegn, En tak jobb i calefornia vinter" byr på lekkasje. (

    For de som vil ta den helt ut med kansje ett av sine siste prosjekt og med høy klasse komponenter som begynner å får verdi som nos men og os tilstander
    Her er muligheten for ett super PCB fra LB


    Om EB 320

    Innføring ; Ernos siste phono preamp i allfet serien , DC koblet klA 2 stage .Gain 64 -70dB

    Schematic har vært svært beskyttet her , siden noen" produsenter bruker den enda ,
    Lite finnes på nett .
    Det gjelder forøvring også alle allfet power og pre /invertere /line amps

    NOS 320 PCB
    Er ikke på lager men Les reviderte PCB både 320 og dac / inverter /preamp ala 307/309 kan lages på bestilling 14 dg

    "LB 320
    Les model er oppgradert for å ta flere optioner fets / mosfets og paralled driver.
    VI : volt injekted som std EB 320

    Videre har han har tatt den helt ut og kjører x8pair i input ,,, vet ikke hva det gir men etter all sannsynlighet lavere
    ekvivalent støy enn std 320 som var lik 11R input stage

    "LB320 kan og velge all passive Riia ",,, eller passiv aktiv som std 320

    Voltage-Current Injection MC Phono Board.jpg


    CI : current injected og sløyfer cacaden (,akkurat som i bildet over ) for capasitiv load no object her
    Once U heard you never go back ",,, ja det gjelder og meg
    Den jobber invertert og helt enkelt snur man bare PU ledningers polaritet .Loaden PU jobber i er 6 R til 10R

    Dynavektor var noen av de tidligste og flere bruker prinsippet .Min erfaring ekstremt oppløst , detaljert , dynamisk uten å være anmassende,,,i tillegg synes jeg CI er mindre følsom for plate støy ller mindre focus på det

    Trade offs .
    Mange Fet ,abeid m matching , prøving , juster arbeids spenninger ,PCB m gode GND planes .Les tar den til exstreme med bygge optioner og pcb mens nos EB og Alfett er godkjente kandidater
    Ci trenger en ekstremt regulert psu og regulator teknikk (CI og VI bruker ca 200mA)pr kanal
    PSU/ likerettere må i eget kabinett,,,(Vi snakker gain x3200 før balansering)

    Balansert ?
    Vet noen som bygger 320 balansert ,Har ikke noe rapporter og vet ikke den profiterer støymessig eller dynamisk bedre enn single til balansert som ble den laveste støy jeg selv noen gang hadde av en riia


    EB 307/309
    Preamp , line eller dac inverter , Les kan og levere på bestilling PCB sin oppgraderte version med samme options for fets og type valg mode "

    Litt avhengig av hvor stor på tegning det blir, får jeg en pris av Les . Han har og noe fets som kan matches ,,men noe må og skaffes evt fra Linear systems fet

    Fort å gæli priser

    PCB er dual , dvs 2 kanaler på ett PCB ,
    2 PCB for balansert sist betalte jeg rundt 4til 500 nok ett PCB , toll / mva kommer på
    Må regne med mer på LB 320 som at den er 2 stage 800-1000nok

    De som måtte være inntressert kan PM meg , så kan vi få eksakte priser
    Det må og bli bindene avtale med innbetaling vippe eller noe sånt

    Og ,,,, jeg gjør det ikke for å tjene penger , jeg gjør det fordi jeg kann ,,, og vil : )

    Pre amp / inverter er på 190# tråden min , muligen har Les en oppbyggd som teaser "

    mvh

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Ps line amp / preamp kan og brukes til å drive hode telefoner .Noe Erno mente var ett minimums krav til utgangene på så og si alle preampene .Der kommer kansje til nytte noen malmin toshiba mosfet . )

    Nå sjekket ikke jeg om regulator PCB , Men også disse finnes i allfet,,,, Selv har jeg convertert " Tidlig sluttet jeg å bruke IC regulatorer og en discrete serie regulatorer har tjeneste gjort lenge som EB 254 ,,,, Bare at noen steder synes jeg shunten gjør noe ekstra " spesiellt når den er koblet til en constant current source istedet for en serie resistor ( me )



    Tipper prisen vil ligge ca ca 4-500 for en dual shunt pcb om det er interesse
    og noe mindre for serie regulatoren

    Intresserer du deg mer enn gjennom snittet for shunts vs serie har jeg en link på PM forespørsel ,,, med mine betraktinger om temaet. Byggingen av , dem testingen av proto typene med lytting ,,,for Erno

    mvh

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Info ang LB PCB card , Flere her lurer , meg inkludert

    .Hadde kontakt med Les på fredag .Han var i allefall i live .Jeg forespeilet en forløbig bestilling antal PCB av både regs , 319 s og 320 .
    Jeg bad han estimere en pakke pris på det hele ,,,samt og om regulatorene var tilgjengelig i dual one PCB

    Jeg har så ledes i dag sent en ny mail slik at det ikke skal være misforståelse

    Jeg vil informere ASAP tilbake svar . Jeg råder ikke over omstendig hetene her ,,dog vi har tids soner å deale med .Vi kan kansje ha litt is i magen noen dager til ?

    mvh


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Harepusen" calling Les "calefornia ; do U read me loud an clear ?
    Han har som pensjonist fått en helt ny tilværelse ,,,, andre kan kansje kjenne seg igjen .Arbeid og prosjekter skal virkelig settes ut i livet
    ikke bare for seg selv ,,, var det bare så vel :

    I løpet av neste uke har han lovet å se på hva han har , og hva han kan skaffe : )

    De som har sette hans PCB og tekniske løsninger vil sitte å le som meg da jeg har begynnt å studere optionene på
    309 pcb , så absolutt verdt å vente på
    LB-UGSSILV -CLASS A UNIVERSAL GAIN STAGE

    Jeg kjøpte tidligere MULTI UNIVERSAL GAIN STAGE " som er lille broren ,,,,jeg brukte den i SE til balanced og omvendt
    Jeg har linket Ernos version i tråd 211 , da heter den 410 .

    Jeg har ofte omgatt eller ikke intressert med for disse små prosjektene" , det har det alldeles ikke vært grunn for
    Jeg kan love at moroa starter når du forstår bygge konseptene og kan gå hjem å modde noe annet du har ,,, og som jeg har gjort utallige ganger .Erno forklarer og i all enkelt het og viser kalkylene" for verdier og formler man av og til kan får bruk for .

    Derfor linker jeg mini 320 her , den er i topologi så å si identisk foruten om kascadene .En innføring om i fet inngangen vsstøy resistors og feks riaa passive eller aktiv eller hybrid .

    Så imens her :


    Vedlegg

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Fet Info
    Hei sann ,,da har Les fått sjekket hva han har og ikke har .Han har en del PCB fra sin avsluttede produksjon , her er link til noen mod / topo .gå på products


    Er det noen som er inntressert i noen små fremtidige side prosjekter som feks in out buffere
    regulatorer .Her er en liste på på LB pcb , Siste revisjonene 320 og 30 9 må produseres ,,, det samme med den nye reviderte ccs shunten med BJT istedet for fet

    Status bestilling så langt
    Han trenger en bestilling på 10 pcb pr model for i verksette . Det klarer vi på 320 og bjt shunten
    Jeg har ett sett 309 som kan gå til Trond om vi må la den gå ut som bestilling

    Eller har les gamle modellen " 437 som er lik 438 dvs mosfet / j fet driver cascode .Ps den har ikke option paralell pair drivers .Om noen lurer på noe spør de bare , det er helt ufarlig : )

    LB BOARDS . STOCK AND  NO STOCK.JPG


    forsettelse følger NOS Borbely teflon PCB . )

    2 øvre PCB er siste reviderte 320 og 30 9 full option
    ugs er lik 437 /438 mos /j fet driver only,,, eller modde som meg ?
    MUGS er Les lille baby , lik borbely 410 , men med dual pair driver .
    LB SH reg er shunt reg med optioner for CCS og SHUNT fet el bjt (forbehov om mykje straum )
    2 siste pcb ; er dual psu og shunt og siste psu og serie reg for mindre aplikasjoner 200ma

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Her kommer listen på NOs Borbely teflon
    Kongen av PCB mener enkelte i term of sound" ,,, De er i esclusiv serien til Erno ,,single sided med frame ground track . Mine er alle mine helt uten støy / occ selv ved høye strømtrekk

    Jeg vet ikke hvor kjent dere " borbely fan er med design modellene? Legger ut lista og fyller inn litt info på de forsjellige litt etter litt : )

    NOS BORBELY  BOARDS  TEFLON.JPG


    Jeg fyller ut litt og litt etter hvert i LB bord respektivt Nos borbely : )

    Første prefixene i borbely er år / dato , neste er modell : )

    437/438 inverter dac line / pre ( mosfet / fet driver casc)

    406 er 3 bildet i tråd 195 Super Buffer2

    404 er SB 1: litt usikkert om dual power output for 600 ohm eller single driver 1 k opp

    259 -+ psu serie reg med opamp og mosfet drive 200mA max

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Relativet laber interesse for Borbely selv om en enkelt går all in "

    Ine " Åssen er intressen de donerte fets ? Hva brukes de til ?

    Uansett Les setter opp endelige prisen , det kan være jeg må kjøpe opp noen ekstra LB 320 for å komme i mål . ( Litt avhengig av prisen da : ) )

    Dette er once in a life time opportunety" , Nos eller nos PCB upgrade fet hi end topologies

    Bare noen betraktninger om det , har man først hørt / fått erfaring om hva fets gjør så fabelaktig så tror jeg at disse f kommer til å få en oppblomstring akkurat som rør har gjort ...ikke bare som NOS men OS brukte har jeg allerede sett

    Les info kommer : )


    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    13.108
    Antall liker
    8.072
    Torget vurderinger
    12
    Så ikke innleggene før i dag. Skal lese og se hva som kan være interessant


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    De som lurer på hva hoved ingrediensene i en all fet er , så er en kortfattelig utredning her ;

    Main component is k170/j74 toshibas and only ,
    også for diff
    eller om man skulle ha tilgang på kongen av dual fet ; 2SJ109GR/BL/V /2SK389GR/BL/V

    Disse er så godt som obsolete ,men mulig kan Malmin hoste opp noen om det skulle være behov ?

    Kan bruke Linear LSK 170/j74 dog rapporteres litt mer støy og vanskligere å matcce , litt lysere klang kontra toshibaene

    Sånn generellt cascoder vi disse med k246 / j103 i inn gangs trinna også både i buffer og diff trinn som begge finnes i 320.

    *Note : også i predriver cascaden om du ikke har k170/j74 idss range 12 >mA
    da bruker man paralelling som pcb som LB pcb tillater og idss range da 6-8 mA enten det er seg ren k170/j74 eller blanding 50/50 k246/j103

    Dette skulle etter sigende ikke utgjøre lytte forsjeller kontra original" single cascade

    *Hva som skulle være forsjell var om predriverne alle var k246/ j103 sitat " adds some sparkle to some music .
    *Alternativt kan altså halve cascaden gå vekk til fordel for en enkelt mosfet som i tråd 202 og varianten i 206

    *Alle klA utgangene bruker den eminente k216 /j79 Lik den malmin har donert ,Erstattningen er en k2013/j 313 eller en irf 9510 / 510

    Alle pcb har doc og alle erstatting alterna tivene og lay out for disse

    Er du short på fet eller mos hør med "ine"

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.860
    Antall liker
    4.739
    Sted
    Halden
    Hei :)
    Det meste av jfets er allerede donert bort. De som er igjen nå, går til egne prosjekter.
    Mosfet er det noen igjen av: K214/J77. Disse er ikke målt ut.
    Mvh.
    Johnny


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Hei :)
    Det meste av jfets er allerede donert bort. De som er igjen nå, går til egne prosjekter.
    Mosfet er det noen igjen av: K214/J77. Disse er ikke målt ut.
    Mvh.
    Johnny
    Kommer vi til å over svømmes med prosjekter her nå . ) Er de donert medlemmer her på HFS eller og andre fora ?


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.860
    Antall liker
    4.739
    Sted
    Halden
    Hei :)
    De er donert bort til medlemmer av Hifi sentralen, samt noen personlige venner :).
    Mvh.
    Johnny


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Da skulle Les finne fram kalkulatoren : )
    calefornia vinter været gir ikke slipp , så han er stresset i tilleg til jobb

    Be patient sier han ,
    Jeg vil høre med ham om vi kan få doc når vi" har betalt slik at ivrige diy sjeler kan gå i gang
    med å finne rette spec/ idss og annet før vi får pcb


    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    13.108
    Antall liker
    8.072
    Torget vurderinger
    12
    Jeg har kikket litt på pcb-utvalget og holder meg til opprinnelige bestilling. Kan evt kjøpe litt ekstra hvis det må til for å produsere flere kort. Kommer litt an på prisen, derfor blir det litt diffust inntil videre.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Jeg har kikket litt på pcb-utvalget og holder meg til opprinnelige bestilling. Kan evt kjøpe litt ekstra hvis det må til for å produsere flere kort. Kommer litt an på prisen, derfor blir det litt diffust inntil videre.
    Ja Trond , du er all in med den , med valg og kvalitet . )


    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    13.108
    Antall liker
    8.072
    Torget vurderinger
    12
    Jeg har noen hundre jfets/mosfets for denne konstruksjonen som skal matches i dagene som kommer. Gi gjerne et pip hvis det er noe som mangler så kan vi se hva som er mulig å skaffe. Alt er originalt Toshiba og Hitachi.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Nå venter jeg bare i spenning på Les

    I mellom tiden er det bare å matche opp batcher .Pre driver idss/ issues er nevnt i #225

    For alle BA diffs" er dual fet k389 /j246 . Selv i samme idss gruppe er det tildel stor forsjell i N og P channel .
    Så lenge man forhånds matcher og lager batcher slipper man genialt worst cases" Ett eneste tilfelle jeg havnet der uten matching i en klA servoless og feed back less.

    Ett tips ang ingangs trinn offsett kontroll er å sette alle potmeter mid ,monitore offsett og telle tørn som maå til for å nulle . Ideelt henter du inn offsett med 1-2 tørn maks (10 tørn pot )
    Alt er Single fet k170/ j74 range 8,5 - 10 mA

    Hitatchi mosfet trenger ikke egentlig matching n/ p channel. Toshiba K 2013/ j313 bør imo ,,,,, samt og velge dem som har lavest og lik gate to source for feks 50 mA drain .Hitatchiene dog har lavere gate to source spenning og lavere kapacitanse enn flere av ekvivalentene og the superior performance

    Favoritt servoen til Erno var AD 820 ,,, Har du god matching kan du som meg droppe den ,Det er en helt annen diskusjon : )

    En tunet all fett er sinnsykt stabil .Jeg bruker ikke servo i inverteren , supa opampen eller power ampene mine . I riian dog med 70 dB gain foretrekker jeg den som sikkerhet

    Hannes som er utvikleren av HB/ eb 1704 x8 dacen har en annen fav med enda lavere offsett , kan se om jeg finner speccen på den

    Poster evt news asap evt
    Så fort jeg får doc vil jeg poste respektive kjøpere videre med info


    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    13.108
    Antall liker
    8.072
    Torget vurderinger
    12
    Du skriver K389/j246, men du mener nok k389/j109.

    Sist redigert:

    Trondmeg

    Æresmedlem
    Ble medlem
    28.12.2003
    Innlegg
    13.108
    Antall liker
    8.072
    Torget vurderinger
    12
    Hmmmm, det ble som følger etter rask sortering:

    Snitt J74BL er 8,64 mA, median 8,53 mA.
    Snitt K170BL er 8,14 mA, median 8,17 mA.

    Dette gir:

    J74: 6 oktetter med 0,1 mA avvik, 13 oktetter med 0,1-0,2 mA avvik.
    K170: 28 oktetter med 0,1 mA avvik, 4 oktetter med 0,1-0,2 mA avvik.

    Alternativt:
    J74/K170: 6 doble oktetter med 0,1 mA avvik, 7 doble oktetter med 0,1-0,2 mA avvik.

    Eventuelt drøssevis med par/kvartetter i alle varianter.

    I tillegg har jeg noen matchede par og kvartetter i GR, BL og V-sortering, ca 100 stk totalt samt ca 40 stk J109 og K389..

    Konklusjonen er nok at jeg har det jeg trenger og vel så det.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    3.352
    Antall liker
    2.966
    Sted
    telemark
    Torget vurderinger
    2
    Intet nytt fra vestfronten?
    Desverre Trond, jeg har sjekka mail boksen titt og ofte .

    Under andre omstendig heter hadde jeg ikke akseptert så lang vente tid av noen leverandør , hverken privat eller i jobb verksted sammen heng .

    Men nå for tiden når det gjelder ekspertise i borbely fets tekn også for dac er det Les som kan dette.

    Da når lynet" tok daccen min var Les den eneste som kunne reparere den eller erstatte med eksakt
    kopi og mulighet for i tillegg i2s og filterless option , så det ble begge deler .)

    I tilleg er han en genial PCB designer , noe som er viktig i enhver konstruksjon . Støy frie med gode jordplan .Ingen av hverken Borbely eller Les sine pcb har støyet " De er dead quiet i mine erfaringer
    Tillegg er Les genialitet alle optioner for andre alt komponenter .

    Så er det ikke verdt å vente litt tross ?

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
