Hjemmemekk

[blindlemon]

Første bestilling:

1 48-158-94 Plastfot 11,4x5 mm 8 STK ---------- 1,842 14,74
2 43-499-28 IEC App intag C14 med 2-p bryt 2 STK ---------- 49,955 99,91
3 42-330-60 Chassihylsdon 3-pol svart löd 2 STK 11.05.2011 63,89 127,78
4 55-652-07 Högtalar kabel 2 ledare 2 M ---------- 27,355 54,71

Så blir det 2x Hypex 400w HG med HPR12 og HNR12 og 2x Hypex SMPS400/67

Her skal det bli monoblokker!



[mixture]

Lykke til!
Bygge selv er gøy.


MVH
Mixture



[blindlemon]

Da er kabinetter bestilt, det ble to svarte alu mini-itx kabinetter fra Habey.



[bambadoo]

Hvordfor ikke diy avdelingen ?



[blindlemon]

Hypex UCD400 monoblokker (var Hjemmemekk)

Hvordfor ikke diy avdelingen ?

Tja, ingen spesiell grunn. Tråden kan godt flyttes dit.

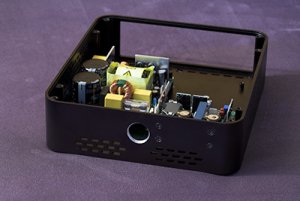

Da har metallsløyden begynt, kabinetter og det meste jeg trenger for byggingen (minus SMPS kabelsettene) er i hus.

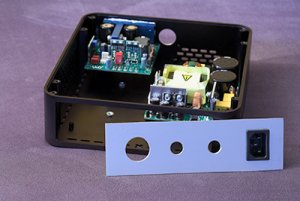

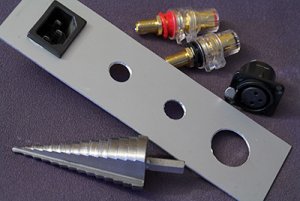

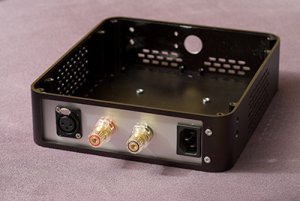

Siden dette egentlig er PC kabinetter er de åpne på baksiden, her må det lages noe for å tette hullet. Fikk en bit 1,5mm aluminium hos den lokale blikkenslageren i går. Platene er poppet fast etter tilpassing og hullboring. Å bore fine hull i 1,5mm aluplate var ikke så lett som jeg hadde trodd. Fant ut at det beste var å bore et 3mm styrehull og deretter bruke et trinnbor. Inakustik terminalene lot seg ikke skru ordentlig til i den tynne plata, plastflensen som isolerer hullet er rett og slett litt for tykk. Spikket av etpar tidels millimeter og kunne dermed skru terminalene godt til.

Har bestilt en 19mm trykkbryter i rustfritt stål som skal inn i hullet i front av kabinettet. Borer nok også et 2mm hull til en liten grønn LED i fronten etter hvert.



[steinost]

Hei igjen, lenge siden sist.

Se her ja, nå begyner det å ta form ;D
Her får vi litt liv i klubben igjen ;D

Steinar.



[blindlemon]

Trykkbryteren i stål som skal brukes i front, tåler 12A.



[blindlemon]

HURRA!

Hypexkablene kom i posten i dag, har koplet og loddet i ettermiddag. Skummelt å kople til strømmen første gang...
Alt virker og spiller flott!



[authentic]

Ser jo meget bra ut, vel utført !

Modulene er basert på SMPS går jeg utifra ? Hvor mye power for du av disse ?



[authentic]

Trykkbryteren i stål som skal brukes i front, tåler 12A.

Stål liker vi ikkeno plast følelse her ser jeg ;D

Hva er prisen på ett slikt selvbygg ?



[blindlemon]

Ser jo meget bra ut, vel utført !

Takk! Det har vært veldig moro å bygge selv!

Modulene er basert på SMPS går jeg utifra ? Hvor mye power for du av disse ?

Ja, SMPS400A400, de gir 215W ut når koplet til forsterkermodulen UcD400 og last 8ohm. UcD400 modulene gir 180W ved 8ohm og 400W ved 4ohm.



[blindlemon]

Hva er prisen på ett slikt selvbygg ?

Ca 10K for to monoblokker, litt avhengig av kabinett(er) og tilbehør.



[authentic]

Hvor store er disse boksene de ser så små og nusselige ut ;D



[blindlemon]

Hvor store er disse boksene de ser så små og nusselige ut ;D

De er ganske nusselige ja.

20x23x6cm, ikke noe problem å få plass i racket...
