Hjelp til feilsøking på utgangsrele på Tandberg TR2025.

fiskemannen

Medlem
Ble medlem
19.05.2015
Innlegg
7
Antall liker
2

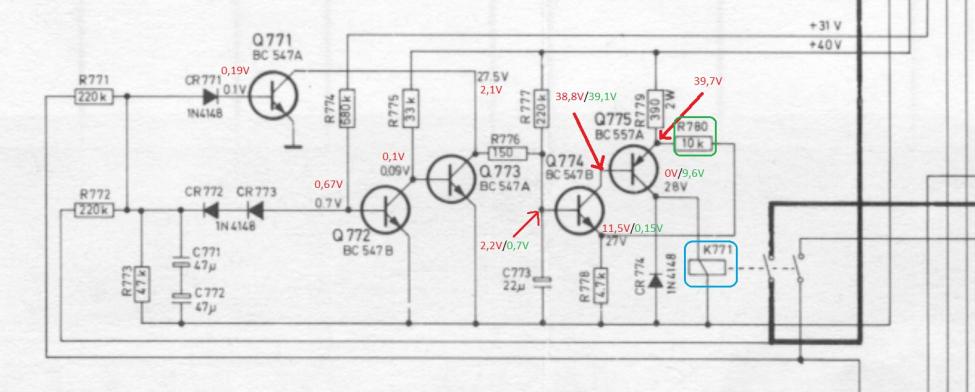

Hei, jeg satt og koste meg og hørte på tandbergen min, da plutselig lyden forsvant fra høytalerene. Prøvde da å skru den av og på men til ingen lykke. Etter litt feilsøking (jeg er elektriker) kom jeg fram til at det er utgangsrele på høytalerene som ikke klikker inn. Jeg prøvde da å "tvinge" det inn og da virket alt som før. Jeg er ingen ekspert på elektronikk, så jeg fant service manualen på nett og begynte å feilsøke. Legger ved et mer forklarende bilde at koblings kretsen.


Det er rele som er merket blått som ikke slår inn. Det som var litt rart var at når jeg koblet vekk 10K motstand (grønn) fra kretsen slo rele inn, men da med lavere spenning enn normalt. Har målt forskjellige steder med multimeter, de røde tallene er ved normal krets og de grønne tallene er uten 10K motstand. Kan noen av dere forstå hva som kan være galt i kretsen siden jeg rele ikke slår inn. Det er jo noen andre spenninger målt enn det som er merket på tegningnene. Kan det være transistorer eller kondensatorer som er dårlige?

Alle råd tas med takk.
MVH Fredrik


ErJe

Medlem
Ble medlem
01.04.2015
Innlegg
25
Antall liker
7
Sted
Oslo
Hei, jeg satt og koste meg og hørte på tandbergen min, da plutselig lyden forsvant fra høytalerene. Prøvde da å skru den av og på men til ingen lykke. Etter litt feilsøking (jeg er elektriker) kom jeg fram til at det er utgangsrele på høytalerene som ikke klikker inn. Jeg prøvde da å "tvinge" det inn og da virket alt som før. Jeg er ingen ekspert på elektronikk, så jeg fant service manualen på nett og begynte å feilsøke. Legger ved et mer forklarende bilde at koblings kretsen. Vis vedlegget 321740

Det er rele som er merket blått som ikke slår inn. Det som var litt rart var at når jeg koblet vekk 10K motstand (grønn) fra kretsen slo rele inn, men da med lavere spenning enn normalt. Har målt forskjellige steder med multimeter, de røde tallene er ved normal krets og de grønne tallene er uten 10K motstand. Kan noen av dere forstå hva som kan være galt i kretsen siden jeg rele ikke slår inn. Det er jo noen andre spenninger målt enn det som er merket på tegningnene. Kan det være transistorer eller kondensatorer som er dårlige?

Alle råd tas med takk.
MVH Fredrik
Hei
Mener å huske at det ble brukt slike releer for å beskytte høyttalerene mot DC-strøm som ville kunne ødelegge høyttalerene. (Utgangen på TR2025 har ikke elektrolyttkondensatorer på utgangen for å stoppe DC). Dersom det oppstod en DC strøm så skal altså releet slå fra utgangen for å beskytte høyttalerene.
Hvis dette stemmer så bør du være forsiktig med tvinge releet til å slå til.

Noen andre på forumet som husker noe om dette?


sonicfrontiers

Overivrig entusiast
Ble medlem
28.11.2002
Innlegg
708
Antall liker
93
Sted
Kristiansund
Torget vurderinger
3
Hei.
Hvilken spenning måler du på R771 og R772 venstre side?
Det er de som senser DC på utgangen for henholdsvis venstre og høyre kanal.

Sonicfrontiers


Kjell_Kranzberg

Hi-Fi freak
Moderator
Ble medlem
08.03.2005
Innlegg
2.683
Antall liker
1.187
Torget vurderinger
0
Mät Q774 och Q775 till att börja med.
Mät också dioden CR774.
m v h


fiskemannen

Medlem
Ble medlem
19.05.2015
Innlegg
7
Antall liker
2
ei.
Hvilken spenning måler du på R771 og R772 venstre side?
Det er de som senser DC på utgangen for henholdsvis venstre og høyre kanal.

Sonicfrontiers
jeg måler nesten ingenting -0,011v på både R771 og R772. Så tror ikke det er noe feil på den siden.

mvh Fredrik


fiskemannen

Medlem
Ble medlem
19.05.2015
Innlegg
7
Antall liker
2
Når jeg kobler bort C773 virker alt som det skal og jeg måler alle de spenningene som står på tegningene i service manualen, men da har jeg ikke forsinkelse på rele, det forårsaker en fæl lyd ut på høytalerene når jeg skrur på forsterkeren. Har prøvd å bytte denne med ny, men den klarer heller ikke gi mer en 2,8v på basen til Q774, noe som er helt ufortålig for min del. Alle resistansene i kretsen er målt til ca. Samme ohm som på tegning. C773 er vel kondensatoren som skal tidforsinke rele k771?

Nå er problemet løst, med å fjerne C773 og bruke speaker bryterene for å slippe den vonde lyden under oppstart, men har noen gode ideer så skal jeg inn å bytte lyspærer ved en senere anledning.

mvh Fredrik


sonicfrontiers

Overivrig entusiast
Ble medlem
28.11.2002
Innlegg
708
Antall liker
93
Sted
Kristiansund
Torget vurderinger
3
Tror du skal undersøke Q773. Spenningen på basis er ok, mens spenningen på kollektor er for lav.

Sonicfrontiers


fiskemannen

Medlem
Ble medlem
19.05.2015
Innlegg
7
Antall liker
2
Tror du skal undersøke Q773. Spenningen på basis er ok, mens spenningen på kollektor er for lav.

Sonicfrontiers
Når jeg tar bort C773 så er spenningen på collector 27-28V, men skal ta det med i tenkeboksen når jeg skal bytte pærene.

mvh Fredrik.


sonicfrontiers

Overivrig entusiast
Ble medlem
28.11.2002
Innlegg
708
Antall liker
93
Sted
Kristiansund
Torget vurderinger
3
Da har du sikkert funnet synderen.
Siden spenningen mellom basis og emitter bare er 0.1 volt vil ikke transistoren lede strøm gjennom emitter og kollektor og spenningen mellom emitter og kollektor vil være høy. Dvs 27-28 volt i ditt oppsett.

Sonicfrontiers


fiskemannen

Medlem
Ble medlem
19.05.2015
Innlegg
7
Antall liker
2
Da har du sikkert funnet synderen.
Siden spenningen mellom basis og emitter bare er 0.1 volt vil ikke transistoren lede strøm gjennom emitter og kollektor og spenningen mellom emitter og kollektor vil være høy. Dvs 27-28 volt i ditt oppsett.

Sonicfrontiers
Har byttet C773, men til ingen lykke, da får jeg samme spenningene som jeg måmte merket rødt på tegningen. Har bestilt inn nye transistorer, diode og kondensatorer sammen med scala lampene. Så får jeg se om jeg blir klokere. Hadde vert gøy om noen kunne forklare de forskjellige funksjonene til transistorene i kretsen. Fårstår at en i allefall styrer rele og en kobler ut ved dc på det som skal ut på høytalerene. Mvh Fredrik


fiskemannen

Medlem
Ble medlem
19.05.2015
Innlegg
7
Antall liker
2
Da har jeg endelig fått tid til å titte nærmere på saken og kom fram til at det var Q772 som var synderen, med den gamle bytte ut med ny til det virker metoden. Fikk også montert scala-lamper og skal si det gjorde susen. Nå er den nesten som ny. Takk for all hjelpen så får vi håpe at denne posten kan hjelpe noen andre en gang.

mvh Fredrik
