Hjelp til diy strømkabel!

[rarhjerne]

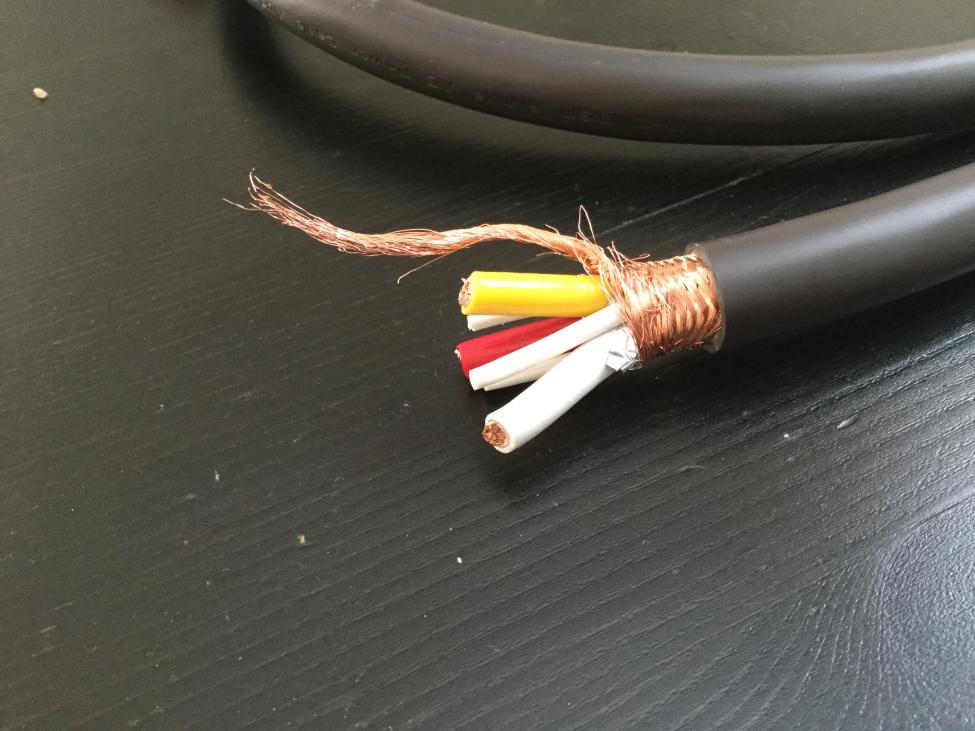

Hei,jeg lurer på om noen kan hjelpe meg å svare på om jordings/skjold fletta rundt ledningene skal monteres i begge ender,bare en ende,eller ikke monteres i det hele tatt?
På forhånd takk!



[motoren]

Jeg kobler skjerm til jord i apparat enden som forlengelse av sjassis men om det er rett er jeg ikke sikker på? finnes mange teorier om emnet

mvh



[Hb 52]

Skjerm skal monteres sammen med jord i veggstøpsel , og kun i den enden !



[KJ]

Og den tredje måten er å koble jordfletta i begge ender, så er en sikker på god terminering, lavest mulig impedans og best mulig funksjon (skjerming) i hele fletta.

Dersom en av ymse årsaker kun vil terminere jordfletta i en ende har det mest for seg i apparatenden som en forlengelse av chassis. De fleste apparatkontakter er riktig nok ikke laget for skjerming og det er umulig å opprettholde god kontinuitet i skjermen med vanlige apparatkontakter. Det er med andre ord bedre med fastmontert apparatledning.

mvh
KJ



[Olav E]

Skjerm skal monteres sammen med jord i veggstøpsel , og kun i den enden !

Hei!

Jeg antar din anbefaling er begrunnet ut fra en mening om best mulig lydgjengivelse? Med kun jording i en ende, uansett hvilken, fremstår en slik kabel som en jordet kabel for uinnvidde. Det har vel et sikkerhetsmessig aspekt som ikke er neglisjerbart ved eventuell annen bruk?

Mvh Olav E



[bambadoo]

Tråd flyttet fra hifi-generelt til diy avdelingen. Vennligst benytt best egnet underforum når tråder opprettes.



[ymir]

https://nfogm.no/wp-content/uploads/2014/02/NFOGM-EMC-artikkel-nr-2.pdf



[Eirik84]

Skjerm skal monteres sammen med jord i veggstøpsel , og kun i den enden !

Hei!

Jeg antar din anbefaling er begrunnet ut fra en mening om best mulig lydgjengivelse? Med kun jording i en ende, uansett hvilken, fremstår en slik kabel som en jordet kabel for uinnvidde. Det har vel et sikkerhetsmessig aspekt som ikke er neglisjerbart ved eventuell annen bruk?

Mvh Olav E

Slik jeg leste svaret til Helge, så snakker vi her kun om tilkobling av skjerm i én ende. Jordleder kobles uansett til i begge ender.



[carisma]

Lag en av hver av de tre forslagene. Test det. Og skriv hva du syntes funket best.



[Olav E]

Skjerm skal monteres sammen med jord i veggstøpsel , og kun i den enden !

Hei!

Jeg antar din anbefaling er begrunnet ut fra en mening om best mulig lydgjengivelse? Med kun jording i en ende, uansett hvilken, fremstår en slik kabel som en jordet kabel for uinnvidde. Det har vel et sikkerhetsmessig aspekt som ikke er neglisjerbart ved eventuell annen bruk?

Mvh Olav E

Slik jeg leste svaret til Helge, så snakker vi her kun om tilkobling av skjerm i én ende. Jordleder kobles uansett til i begge ender.

En meget passende presisering.

Mvh Olav E



[rarhjerne]

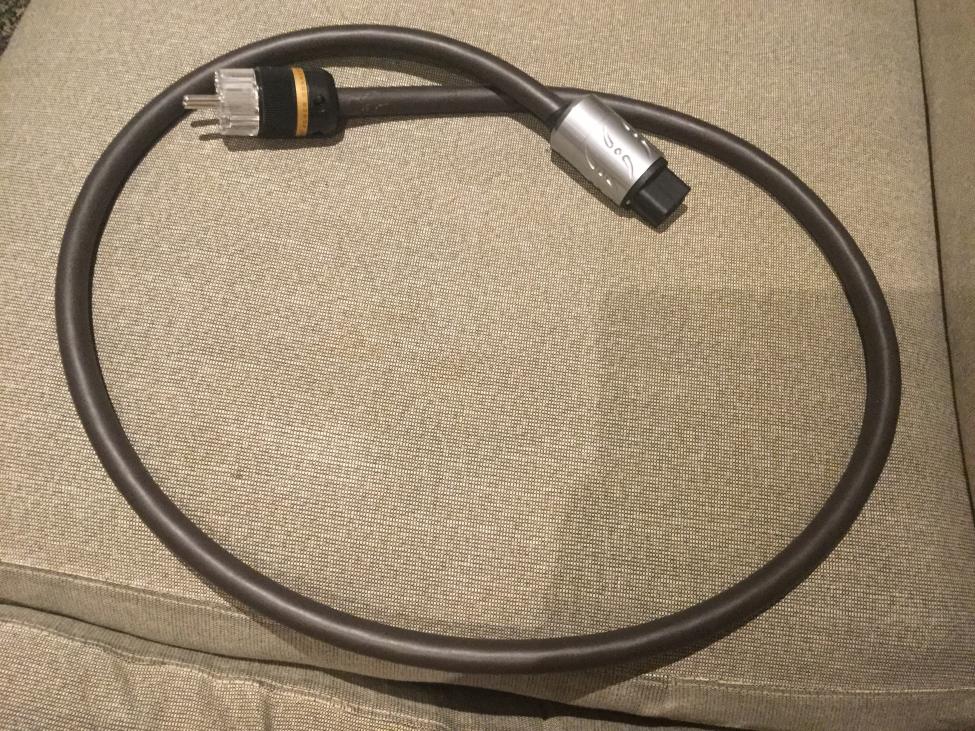

Jeg takker for alle svar,jeg monterte skjerm i veggstikkenden,så får jeg høre hvordan det blir



[Eirik84]

Selvgjort er velgjort



[WayAhead]

Her skal det være tips til DIY strømkabel. Mulig DrD men har naturligvis ikke giddet å se igjennom Den selv. Regner med at tråden går igjennom taket uansett så er D mulig jeg kikker innom IG.

​



[Trondmeg]

Håper den ikke inneholder noe om reaktans da siden det er så fort gjort å snuble i slike vanskelige begreper



[WayAhead]

Det gjør den nok

Publisert 27. nov. 2017
This video highlights the importance of high quality power cables in powering pre-amps and amplifiers/receivers. In the second part of the video we learn how to make our own high quality power cord!

ATTENTION!: If you want a safe cable you should connect the GROUND to the external SHIELD/braid. This will avoid electric shock.

----------------------------------
Music: https://www.bensound.com/
---------------------------------

Power cables as seen in the video:

- 1 meter (or 1.5 m is even better) Oyaide 102 SSC EE/F-S 2.0 V2
- ELECAUDIO PI-24GC Plug Power Supply IEC Crystal Gold 24K 3μ Ø16.5mm
- ELECAUDIO PS-24GC Connector Schuko Crystal Gold 24K 3μ Ø16.5mm

Power cable for high voltage and power-hungry amps:

- cable (very high quality in multiple strands): YARBO SP-1100PW Power Cable Triple Shield OCC 0.5m Ø 16.5mm
- connectors (highest quality possible): NEOTECH NC-P303GD IEC Connector IEC Gold plated UP-OCC Ø 24mm + NEOTECH NC-P312GD Schuko Connector Gold plated UP-OCC Ø 16mm

Check my other video to learn where to buy these materials:
https://www.youtube.com/watch?v=91cCu...

​



[Trondmeg]

Greit å skille begrepene da 8):

https://no.m.wikipedia.org/wiki/Reaktans



[WayAhead]

Impedans.



[Trondmeg]

Reaktans er impedansens reaktive eller imaginære ledd. Dette har vi vært gjennom før. Negativ reaktans er kapasitans og positiv reaktans er induktans. Det aktive leddet heter resistans.



[WayAhead]

Lustigkurre ?



[Trondmeg]

Nei, bare landet en gammel uenighet.



[Steinkare]

Jess. det er helt riktig, og det eneste som er riktig av jord tilkoblinger!!



[Drossel]

Skjerm skal monteres sammen med jord i veggstøpsel , og kun i den enden !

Fuldstændigt enig.
