GM 70 se

Diskusjonstråd Se tråd i gallerivisning

  • VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

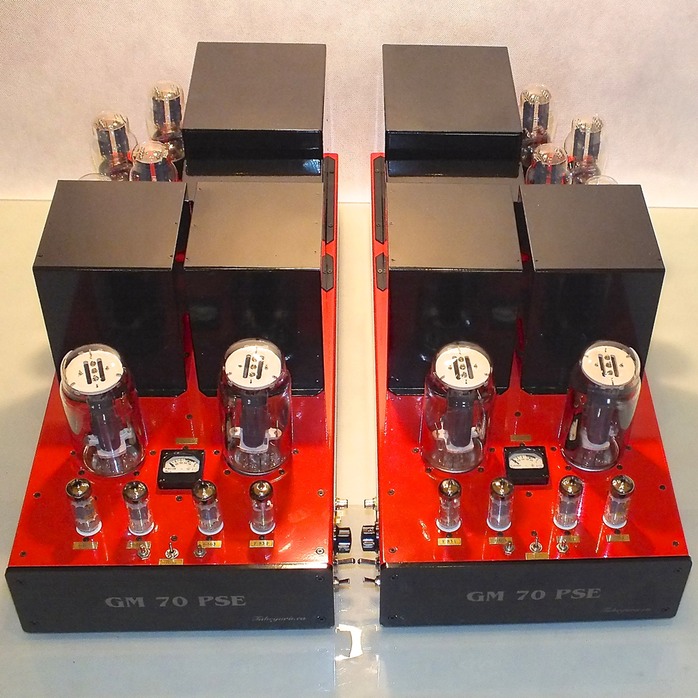

    For noen år siden bygget jeg et par 801a se a2 amper. Til disse fikk jeg custom designet og viklet ett par utgangstrafoer hos Monolith Magnetics.
    De skulle shippes i fjor sommer og siden har ingen sett de. Jeg har etterlyst de flere ganger uten at de er kommet til rette. vi ble enige om å sette strek og
    siden jeg imellomtiden har bygget flere lavwatt amper enn jeg trenger, så sender de meg et par se trafoer laget for gm70 i stedet.

    http://www.monolithmagnetics.com/im...70 single ended output transformer prelim.pdf

    Jeg har også ett par customviklede choke input choker ifra Monolith, powertrafoer ifra Thomas Mayer, og om jeg velger å bruke de, Tango nc20F interstage jern.

    Arbeidspunkt rundt 1000v@100ma ref databladet til opt'ene.

    Dht rørpreen gir 4 vrms ut med 2vrms inn, enn rask titt i databladet til gm70

    http://www.goldenmiddle.com/files/GM70.pdf

    sier meg at bias blir 90-95 v ca.
    Da trenger jeg en forsterkning rundt 16-17 x i drivertrinnet.

    EML 20 vil fikse jobben tror jeg . For å kunne bruke Colemans regulator til eml rør må jeg rigge en forsinkelse i v+.
    (andre forslag verd å vurdere som driver? )

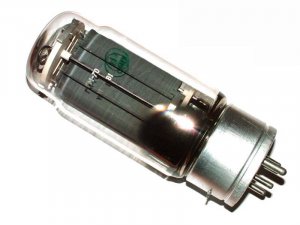

    EML-20A-20B-30A Data sheet. By Emission Labs.


    Vedlegg

    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.279
    Antall liker
    396
    Dette blir spennende (igjen).

    Er veldig spent på strømforsyninga. Håper det blir noe som involverer kvikksølvdamp.

    Interessante trafoer forresten. Var ikke kjent med Monolith Magnetics før jeg leste det nå. Du har jo en del erfaring med ulike trafofabrikat så det kunne vært artig å høre hvordan du vurderer dette merket vs. andre som du har prøvd. Er det såkalt "amorphous core"?


    FeitArne

    Hi-Fi interessert
    Ble medlem
    08.01.2009
    Innlegg
    54
    Antall liker
    22
    Torget vurderinger
    1
    Ja dette blir spennede ! GM70 er jo ett knall godt rør :)


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

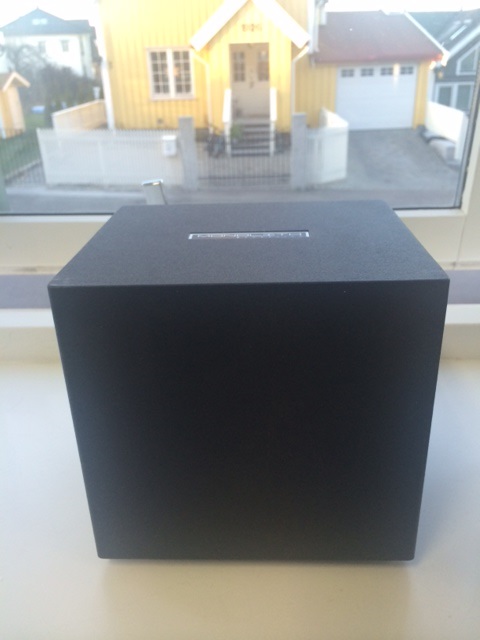

    Etter 3 mnd på veien rundt og rundt og rundt i Europa kom disse inn døren i dag. Noe gikk fryktelig galt hos GLS, de klarte rett og slett ikke å få kassen hit...før i dag.


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

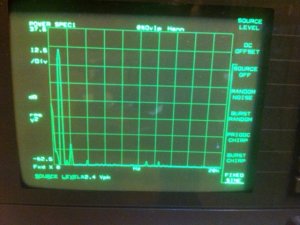

    Og som om ikke det var nok... så leser jeg dette...
    Mange artige forskningsprosjekt.....

    Det forklarer litt av hvert, må ha vært et mye brukt kjærringråd der jeg vokste opp:cool:


    Vedlegg

    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.502
    Antall liker
    49.665
    Torget vurderinger
    12
    Bare å fyre opp de gode gammeldagse "rekeaftenene" igjen da - de truer jo dessuten med å legge ned Soppkontrollen..


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    kanskje best jeg øker seriøsitetsnivået en lille smule.

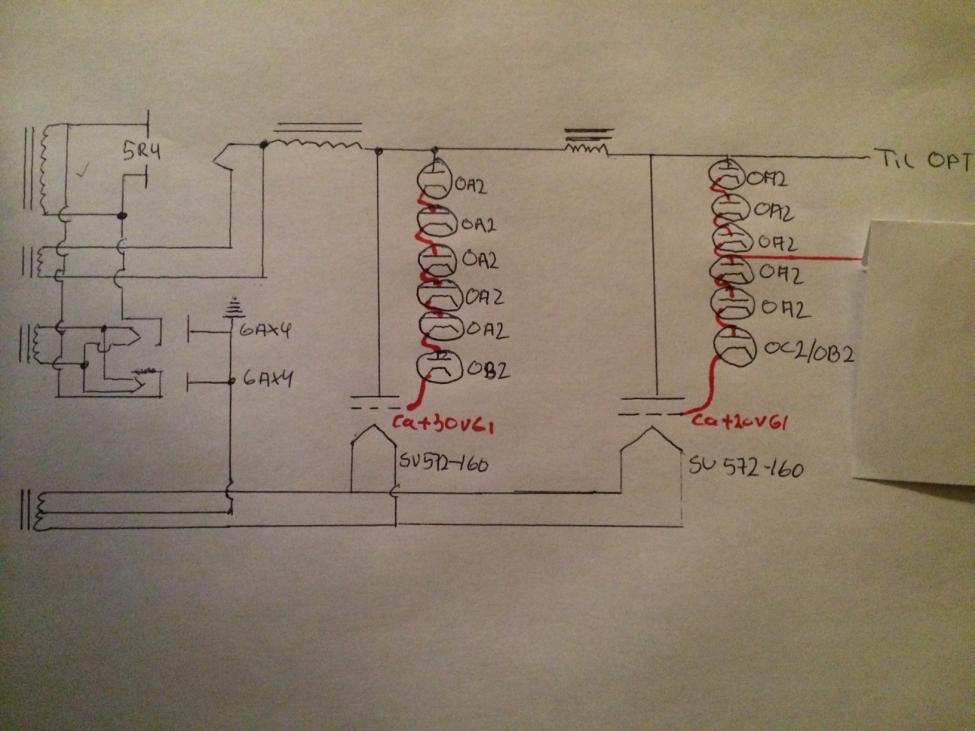

    Her et utkast til psu, den røde streken til høyre var utslag av en dum tanke å ta ut v+ til driver der (ikke nok strøm)

    rappet ifra ms Stephie: A High Voltage No Resistor No Capacitor Power Supply

    Har ikke helt klart å bestemme meg, et annet alternativ er blåglødende likerettere som det nye byrådet ikke vil like....
    av de ampene jeg har bygget har jeg likt best de med regulatorer i forsyningen. størrelsen på dette er ingen kontraindikasjon, det blir stort og tungt okke som...
    innspill velkommen

    arbeidspunkt er ca 1000v@100ma


    Vedlegg

    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.414
    Antall liker
    2.450
    Sted
    Kongsberg
    Torget vurderinger
    18
    Er dette en quiz?
    Dobbel likeretting med 3 rør?
    Et dobbelt og to enkle?
    Shuntregulering med to 572?
    Noe som gir seg når enten spenningen er for høy eller 572 leder for mye?
    Hvordan vil spenningen stige til full output?
    Ingen oversving?
    Kanskje det er noe jeg ikke ser her?
    Og det siste spørsmålet er enklest å besvare?


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Strømmen i det første 572 settes i ett samspill mellom forsyningens impedanse , sekundærspenningen fra trafo og spenningsfallet gjennom vr rørene ned til g1
    ett av pillene er at det antakelig trengs en kasse vr og noe tålmodighet for å få det riktig
    størrelsen på vpluss tilsier at jeg ikke gjør den øvelsen mens jeg koser meg med en god rødvin
    no quiz
    det er no r no c

    Sist redigert:

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Uten last vil strømmen i det første shuntrøret begrenses av dcr i transformatorens sekundær, indre motstand i likeretterrørene og dcr i choken. En må gjøre noen veloverveide valg her så ikke det smelter ned under worst case arbeidsforhold


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Som tegnet ja: ett for lite vr rør i hver rekke med 1000 v pluss ville det bli en rimelig høy g1 spenning ...


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

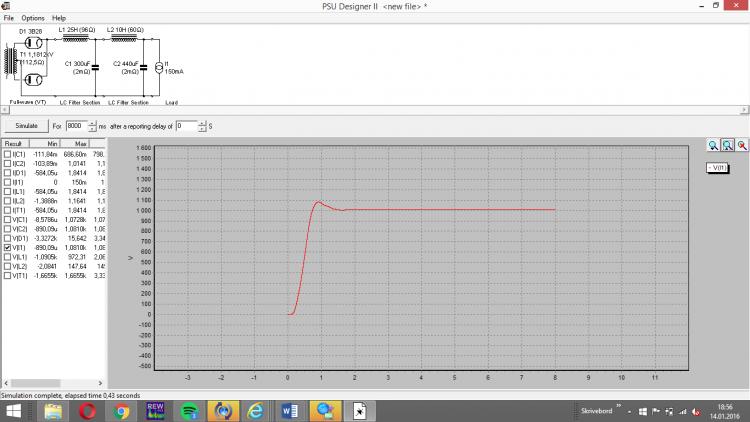

    Her en mer tradisjonell og litt feigere løsning.... 3b28 er ment erstattet med 866a.
    verdier på chokes etc er ikke fastlagt enda, må leke litt mer i psud 2. Kommentarer velkommen.

    Jeg utarbeidet en løsning med sv 572, men endte ut med for mange vr rør...rene lysorgelet :
    for å ha nok ma og lav nok v til input/driver kan jeg bruke en kjede på 8- 10 stk http://www.r-type.org/exhib/aas0044.htm i den siste shuntregulatoren.
    Disse takler 60 ma max. Alternativt en dht som cruiser i området 800-1000v med et gain rundt 30, forslag slik ja takk


    Vedlegg

    Sist redigert:

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Fristelsen er stor til å prøve dette
    det blir varmt og tungt, men det finne jo vifter og store vinduer her som kan åpnes
    driver og kakler med Ward D K i Monolith
    Så det er litt i det blå hvor jeg lander


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

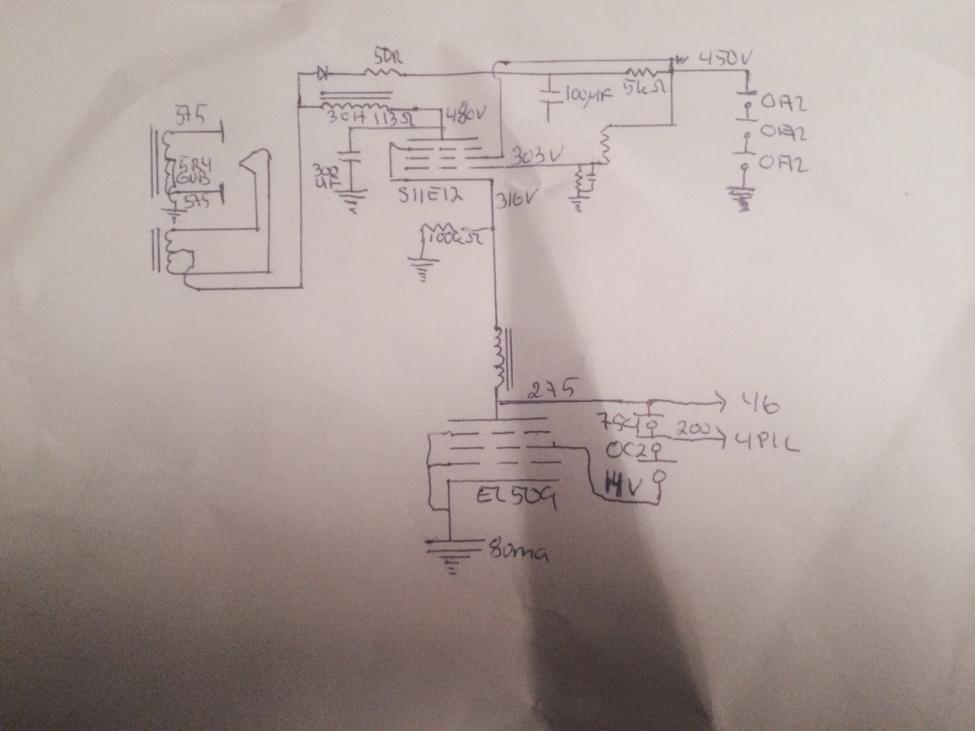

    Etter litt vingling, blir det vel omtrent slik som dette.
    Jeg har brukt 46 før som driver rør i en 50 amp med it kopling til utgangsrøret. spekteret er fra g1 på utgangsrøret i den ampen når 50 klipper .altså ved ca 84 v inn på g1. Har skissert to løsninger for kopling mellom 4 p1l og 46 : kondensator og it. Fanden vet hvilken av løsningene jeg bør velge. synspunkter velkomment


    Vedlegg

    Sist redigert:

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

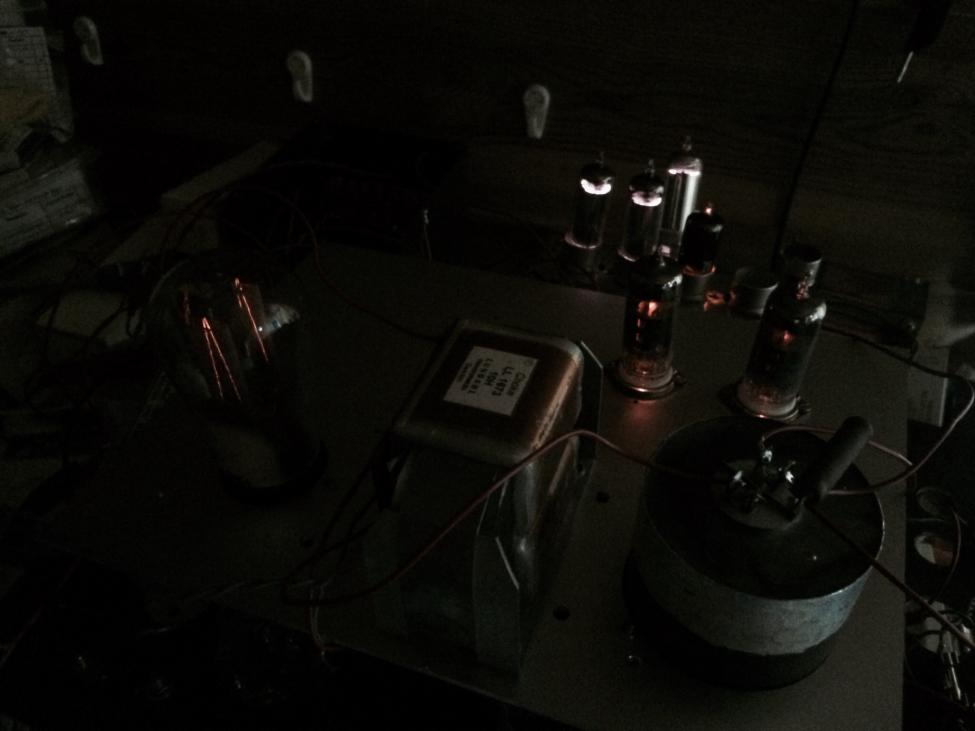

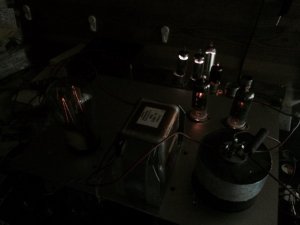

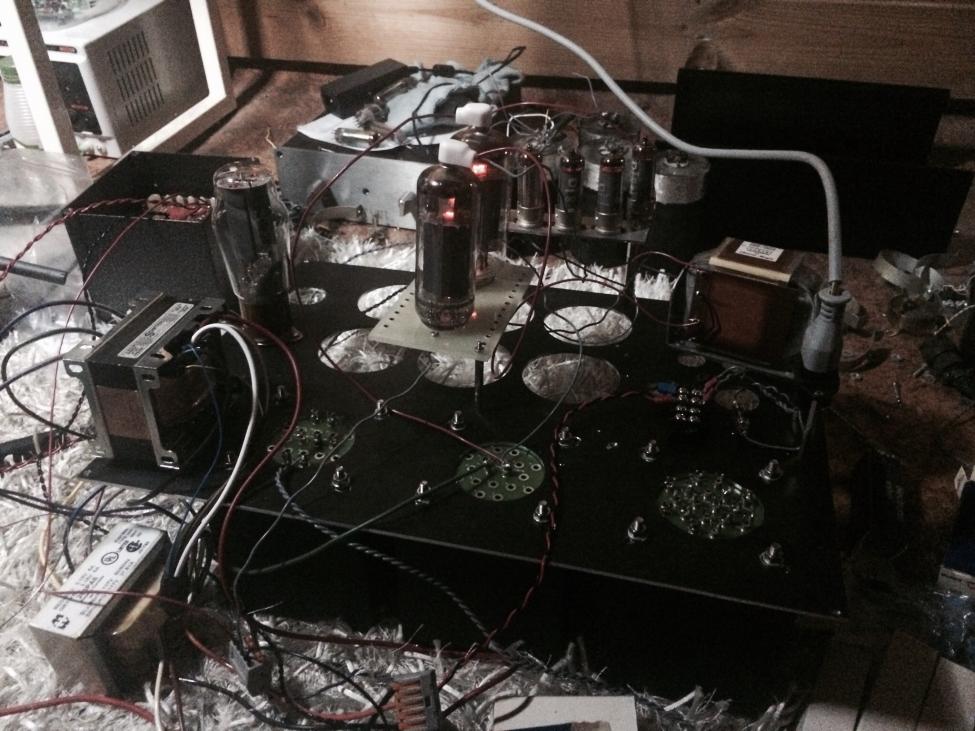

    Monologen fortsetter:

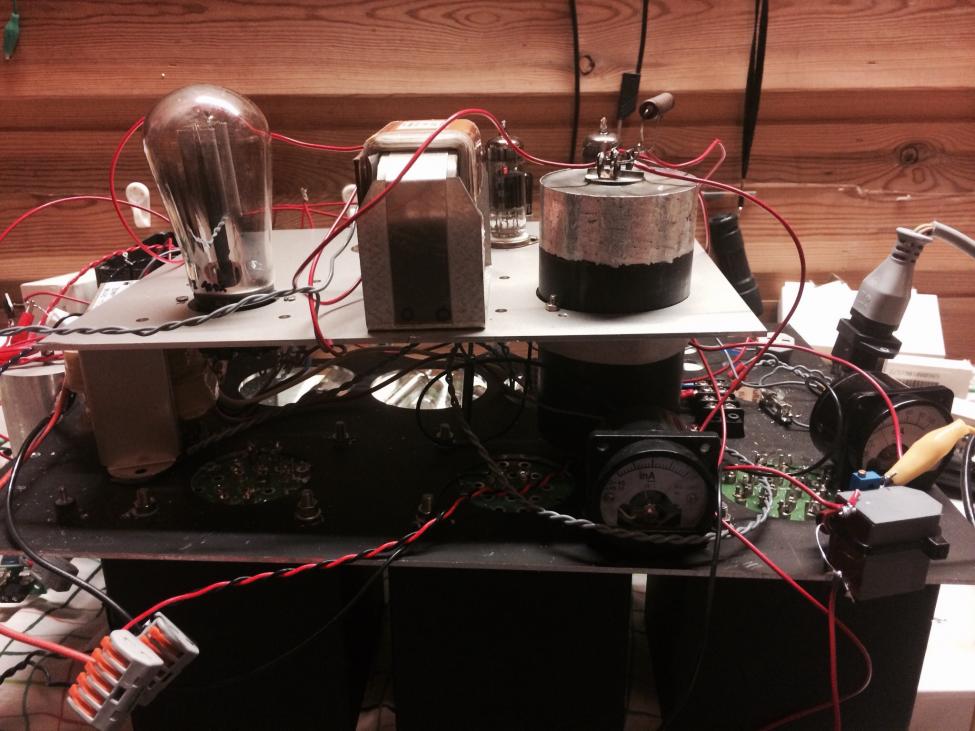

    her har jeg Arkebusert ett " gammelt " psu og snudd platen på hodet.
    funker som testrigg...
    trikset er å ha nok vr rør av ulike batcher for å lande vg2 til k spenningen slik at det blir passe strøm i shuntrørene
    dette er forsyningene til driver/inngangsrør
    det funker sånn noe Lunde, skal finjusteringe i morgen og kople opp drivertrinnet ala skjærereir

    Vil verifisere før jeg begynner å spikke topplater


    Vedlegg

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    22.542
    Antall liker
    8.381
    Sted
    Drøbak
    Torget vurderinger
    33
    baby-blokker

    Vegard ..svaret er IT!


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Uvisst hvordan de blir seende ut foreløpig. De blir helt sikkert ikke som de på bildet...
    leif: det ligger en capton wire til deg i en pakke som ventes til uken
    Det blir nok it kopling i mellom 4p1l og 46


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Forsyningen til inngangs/driver rør fra den siste skissen funksjonerte veldig bra. Men det var ikke mulig å få den stille nok med to shuntrør... til mitt bruk.
    Jeg kom ikke under 40 mv .
    Jeg har koplet opp en annen løsning. Den er stille og litt mer konvensjonell...
    Gjenstår litt justering/noen målinger . verdiene på skjemaet er målt i kretsen.


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    v out holder seg innenfor 1% om V in ligger mellom 210 og 250v.Det kan være at jeg klarer å forbedre dette med litt finjusteringer. Det er mulig å rigge en regulator med lavere utgangsimpedans og bedre regulering, men da må jeg antakelig innføre negativfeedback/ en error amplifier og siden jeg har lyst til å bygge uten nfb i denne ampen så lar jeg det være.8)


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

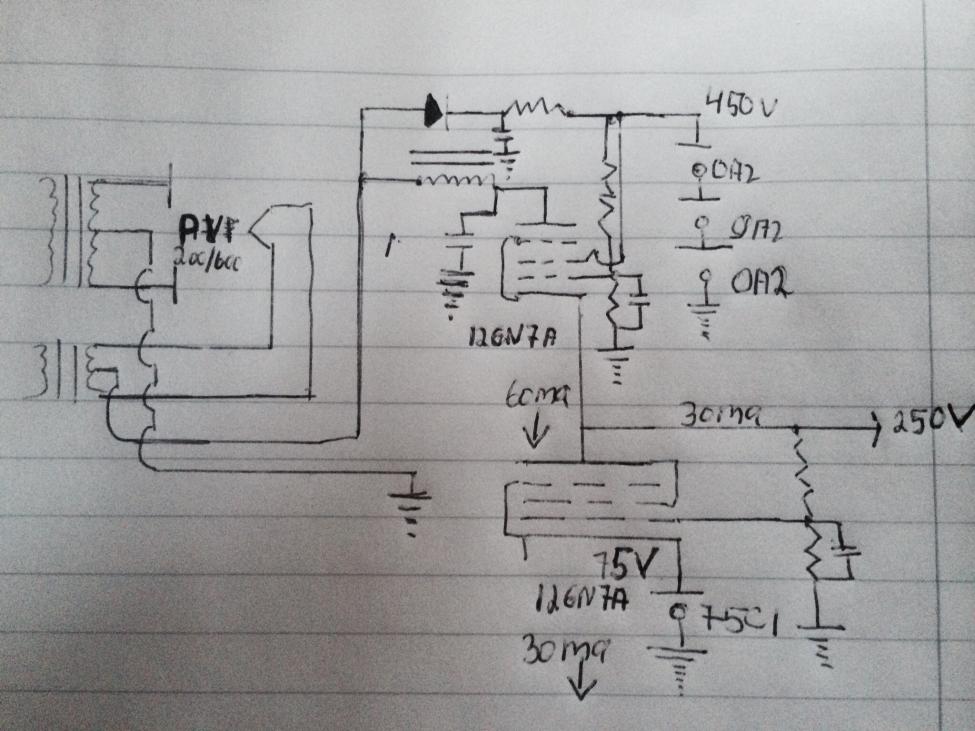

    Den sist testede løsningen for inngangsrør/driver tar mye plass på et chassis.
    Ved å lage et psu til inngangsrøret (4p1l) og et til driverrøret (46)
    kan jeg benytte rør i psuene som tar mindre plass...fordi anode tapet halveres...
    og flytte spenningsreferensen til shunt røret ned under Katoden.

    Jeg har ganske mange 12gn7a og 12by7 liggende
    jeg kopler opp kretsen på bildet til uken og ser på hvordan den funker


    Vedlegg

    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.502
    Antall liker
    49.665
    Torget vurderinger
    12
    I det konstruktive hjørnet for tiden?


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Stille morgen foran peisen på fjellet..
    trikset er å fore pensjonerene med masse mat og god drikke
    kvelden før .Det soves fremdeles så jeg nyter freden og roen...


    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.502
    Antall liker
    49.665
    Torget vurderinger
    12
    Aha!! Kan du noen tilsvarende triks for barnebarn? Valium? :D


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    I 1905 var det enklere : Dr Jensens hasjpiller gikk som varmt hvetebrød over disken i Christianias apotek. De ble markedsført i helsides annonser i bla Aftenposten. Var særlig virksomme på lungesvake små børn. Har et opptrykk av en slik annonse et sted
    sakset ifra (seff) gateavisa på midten Av 80-tallet...
    nå er det liv i 12gn7 serie-shuntregulatoren. Ser ut til å funksjonere som tenkt. Mockup er ikke pent og litt vanskelig å måle små ac spenninger på. Når kretsen er rigget med korte kabler på chassiet og ikke ala skjærereir med clips som her tipper jeg den er stille nok...
    synes du dette er mange rør og pes for ett ingangsrør og tilsvarende for ett driverrør? De 6 rørene tar mindre plass på topplaten enn 2 stykk 100mF solen metalcans.....
    jeg vuderer å lage inngangs/drivertrinnet i ett eget chassis og utgangstrinnet i 2 monoblokker.
    må tenke på alderdommen... Kan få overraskelses infarkt av å bakse med " onepiece " amper


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.422
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    til å holde styr på hvor mye strøm som trekkes totalt og i shuntrøret tenker jeg å bruke to ampere metere. ett under katoden på series pass røret og ett under shuntrøret.
    Jeg fant disse YAMAMOTO PANEL METERS
    men de koster det samme som fire sjøkreps og en hvitvin...
    Liker ting som er skikkelig laget, men er det noen som vet om andre gode metere til dette bruket ?
