First One - mosfet amplifier module

Diskusjonstråd Se tråd i gallerivisning

  • SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    Er det noen andre her som har testet denne?

    Fikk den akkurat inn på benken her og kommer til å gjøre litt testing framover. Ser veldig spennende ut. Modulen er ferdig bygget og i mine øyne holder den en HØY standard. Pent!

    Litt data (kortversjon):

    Maximal power (20 Hz - 20 kHz, THD 0,05 %)
    150 Wrms/8 Ohm
    230 Wrms/4 Ohm

    THD (1 Wrms/8 Ohm, 1 kHz)
    < 0,0016 %

    Frequency response (-3 dB)
    3 Hz - 3 MHz

    Slew-rate
    240 V/us

    Damping factor (100 Wrms/4 Ohm, 20 kHz)
    > 2000, measured on PCB output terminals

    Supply voltage
    +/-40 V to +/-63 V

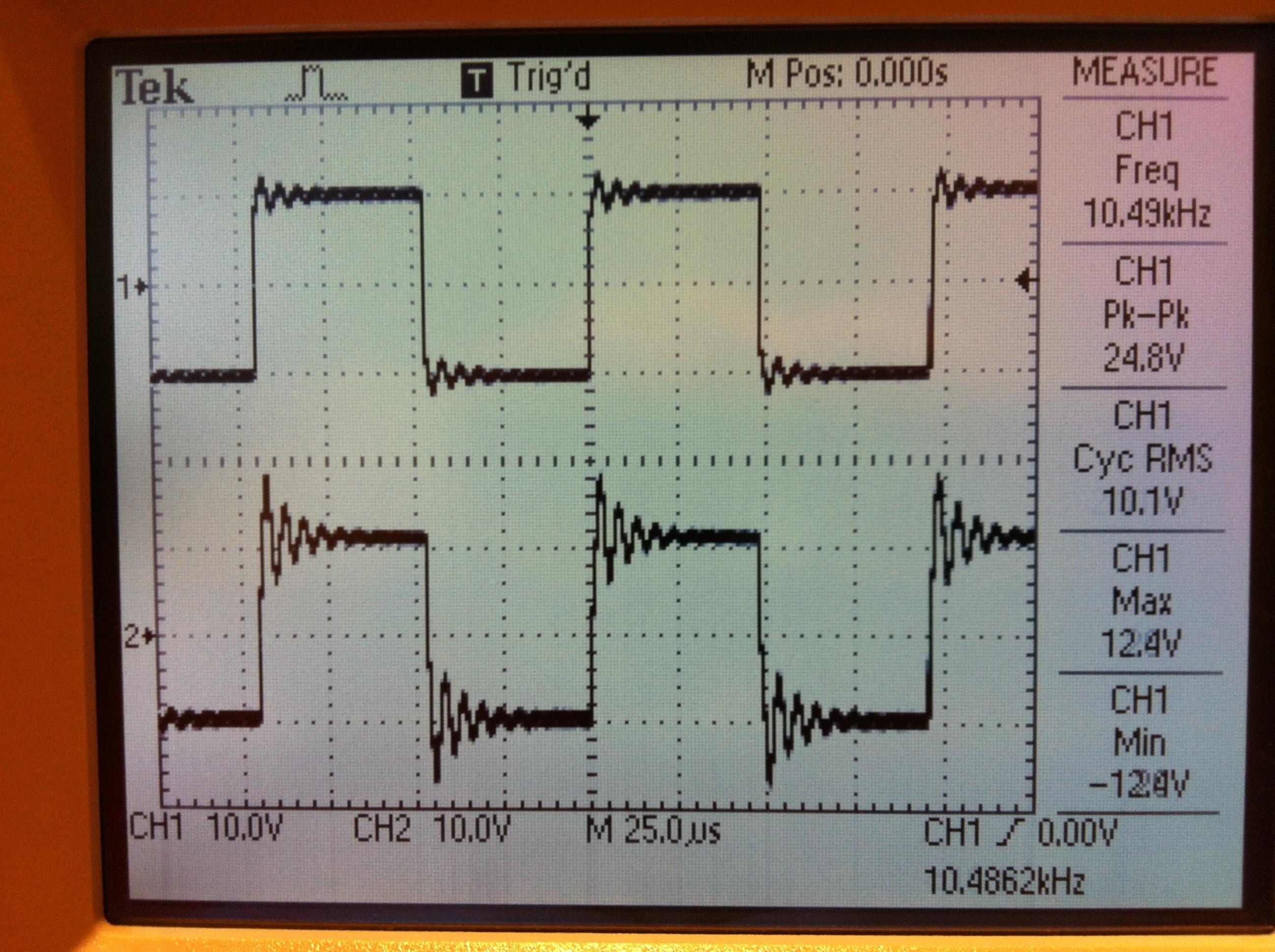

    200 KHz firkant:



    Her er mer info:
    First One - mosfet amplifier module - diyAudio

    ... og kortversjonen her er at den får mye skryt.


    hifiasylet

    Hi-Fi entusiast
    Ble medlem
    18.10.2004
    Innlegg
    364
    Antall liker
    47
    Sted
    Vestlandet
    Så spennende ut. Noen linker til bestillings-siden? (Så slipper jeg å skumme igjennom 170+ sider i DIY forumet først...) :)


    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    Så spennende ut. Noen linker til bestillings-siden? (Så slipper jeg å skumme igjennom 170+ sider i DIY forumet først...) :)
    Du slipper å skumme gjennom disse for det har jeg allerede gjort :D

    Og bestillingsinfo er i post #1 :) :


    Net price for the module is 88,00 EUR

    Orders welcome to esl@siol.net


    Regner med har kjører via PayPal (jeg kjøpte ikke direkte av han så jeg vet ikke)


    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    Og sånn omtrent blir den:



    Har fått hørt litt på den også. Høres veldig lovende ut. Ligner på F5, i alle fall på høyde med. Og så blir den ikke så veldig varm. Omsetter ca 50W når den hviler. Og da er den heeeelt stille. Ikke noe støy i høyttalerne heller.

    Ble en SMPS i dag. Dette er også anbefalt av han som har laget modulene. Ser ut til å fungere fint.

    Anbefaler dere å teste denne :)

    Fin lyd, mye effekt, lite varme og enkel å bygge.

    Men hva skal jeg gjøre med F5'ene mine nå da ?? :D


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    19.792
    Antall liker
    6.151
    Sted
    Lørenskog
    Torget vurderinger
    14
    Fint kabinett. :) Hvor fåes det?
    Og hvilken smps bruker du?


    madman

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    1.148
    Antall liker
    584
    Sted
    Sætre
    Torget vurderinger
    1
    Tja, sendte bestilling på 2 moduler til mailadressen du linka til. 2 dager siden, null respons.
    -m


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.007
    Antall liker
    1.180
    Sted
    haugesund
    Torget vurderinger
    13
    Hva kostet forsterker modulene?
    Ble jo veldig fint dette.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    19.792
    Antall liker
    6.151
    Sted
    Lørenskog
    Torget vurderinger
    14
    Hva kostet forsterker modulene?
    Ble jo veldig fint dette.
    .
    .
    .
    .
    Så spennende ut. Noen linker til bestillings-siden? (Så slipper jeg å skumme igjennom 170+ sider i DIY forumet først...) :)
    Du slipper å skumme gjennom disse for det har jeg allerede gjort :D

    Og bestillingsinfo er i post #1 :) :


    Net price for the module is 88,00 EUR

    Orders welcome to esl@siol.net


    Regner med har kjører via PayPal (jeg kjøpte ikke direkte av han så jeg vet ikke)


    SannaX

    Hi-Fi freak
    Ble medlem
    20.02.2007
    Innlegg
    1.325
    Antall liker
    205
    Torget vurderinger
    1
    Dette så flott ut! Dette kunne jeg tenke meg å prøve :) Går det ann å si noe om ca kostnad totalt her?
    Edit: ser det er relativt greit å regne ut.

    Sist redigert:

    Gbatokai

    Overivrig entusiast
    Ble medlem
    16.03.2002
    Innlegg
    698
    Antall liker
    45
    Sted
    Oslo
    Torget vurderinger
    3
    Bra jobba, Sveinung - du burde hatt medalje for å teste ut det som fins på DIY transistorsiden. :) Modulene ser veldig bra ut, med flotte komponenter osv. Disse modulene er klasse A/B, ser det ut til?

    Nylig fra diyaudio - det lages stadig nye iterasjoner, virker det som:
    "At the moment First One v1.4 on the test bench, being measured and assembled in a chassis. Main advantage of this version is complete DC coupling, even better SQ and drop in replacement for previous versions. Higher power level can be achieved in bridge mode or by paralleling the FO modules or by combining the two principles.
    Maybe there will be four outputs/higher rails version in the future but nothing like that on horizon at the moment."


    madman

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    1.148
    Antall liker
    584
    Sted
    Sætre
    Torget vurderinger
    1

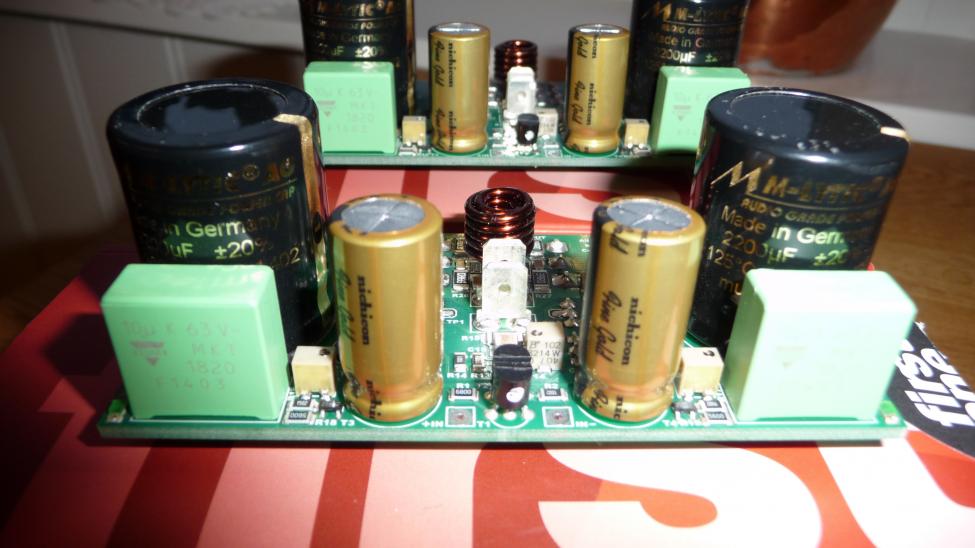

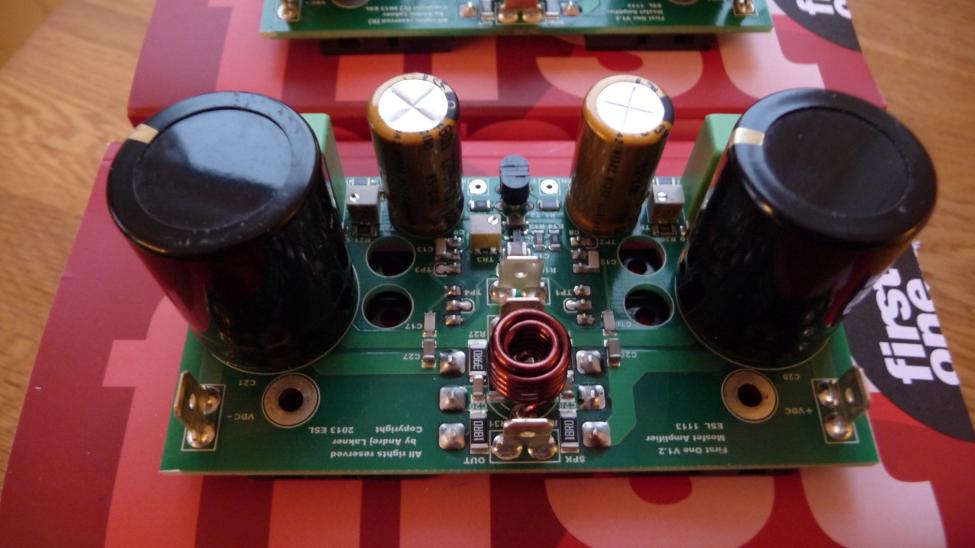

    FirstOne

    Da ligger 2 moduler på benken, ser veldig bra ut. M-Lytic, Nichicon FineGold og Vishay MKT. Superkompakt og helt symmetrisk bygget. Andrej Lakner vet nok hva han driver med :)
    -m


    Vedlegg

    madman

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    1.148
    Antall liker
    584
    Sted
    Sætre
    Torget vurderinger
    1
    Det er vel to ganger SMPS1200A400 som er planen ja. Kjekt å slippe tunge, dyre trafoer og store kondensatorbanker.
    Har blitt testet forskjellige typer, både konversjonelle og switchmode og denne fra Hypex skal etter sigende vinne.
    -m


    SveinungH

    Hi-Fi entusiast
    Ble medlem
    05.10.2008
    Innlegg
    160
    Antall liker
    70
    Sted
    Horten, Norway
    Nå har denne stått og spilt en god stund og jeg liker den veldig godt. Denne blir nok værende her. Passer bra for hobbyhula mi denne siden den ikke varmer så veldig mye.

    Noen andre som har erfaringer med First One?


    Tytte71

    Hi-Fi freak
    Ble medlem
    06.01.2008
    Innlegg
    2.146
    Antall liker
    1.137
    Sted
    Hordaland
    Torget vurderinger
    2
    Har ver 1.3 liggende som skal skrus sammen med en Hypex SMPS1200A400 pr. kanal og Lundahl trafoer på inngangen. Litt spent på denne og den skal få brynt seg mot Pass og Hypex. Elegant design og meget lovende data på de modulene.


    liliya

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    751
    Antall liker
    488
    Torget vurderinger
    14
    Ble litt nysgjerrig på power modulet(SMPS). Har noen en mening om hvorledes den vil funke i en klasse A forsterker(F5V3T).

    Eivind Stillingen


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.233
    Antall liker
    1.807
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Noen flere som har fått prøvd denne forsterkeren og vil dele inntrykk og sammenligninger ?


    AAaF

    Overivrig entusiast
    Ble medlem
    12.01.2007
    Innlegg
    984
    Antall liker
    123
    Ble litt nysgjerrig på power modulet(SMPS). Har noen en mening om hvorledes den vil funke i en klasse A forsterker(F5V3T).

    Eivind Stillingen
    Kan være verdt å merke seg at Hypex ikkje er dimensjonert til kontinuerleg drift på effekten den er oppgitt.


    liliya

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    751
    Antall liker
    488
    Torget vurderinger
    14
    Da er den neppe godt egnet for en klasse A som trekker mye strøm kontinuerlig.

    Eivind S


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.101
    Antall liker
    1.781
    Er det noen andre her som har testet denne?

    Fikk den akkurat inn på benken her og kommer til å gjøre litt testing framover. Ser veldig spennende ut. Modulen er ferdig bygget og i mine øyne holder den en HØY standard. Pent!

    Litt data (kortversjon):

    Maximal power (20 Hz - 20 kHz, THD 0,05 %)
    150 Wrms/8 Ohm
    230 Wrms/4 Ohm

    THD (1 Wrms/8 Ohm, 1 kHz)
    < 0,0016 %

    Frequency response (-3 dB)
    3 Hz - 3 MHz

    Slew-rate
    240 V/us

    Damping factor (100 Wrms/4 Ohm, 20 kHz)
    > 2000, measured on PCB output terminals

    Supply voltage
    +/-40 V to +/-63 V



    200 KHz firkant:

    Vis vedlegget 300586

    Her er mer info:
    First One - mosfet amplifier module - diyAudio

    ... og kortversjonen her er at den får mye skryt.
    Imponerende for en forstærker med den Slew Rate.

    Sist redigert:

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.081
    Antall liker
    2.497
    Sted
    Halden
    Hei :)
    Blir det ikke litt kjedelig å bare kjøpe ferdig loddede moduler som dette, og ala Holton ?
    Synes mye av DIY forsvinner ? Bare å hive modulene inn i ei kasse med powersupply og noen kontakter.
    DIY er vel noe mer ?

    Mvh.
    Johnny


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.101
    Antall liker
    1.781
    Rolig nu lne. Jeg har lavet mange prinudlægt selv og ætset etc.. Livet er for kort til det.


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.101
    Antall liker
    1.781
    Hei :)
    Blir det ikke litt kjedelig å bare kjøpe ferdig loddede moduler som dette, og ala Holton ?
    Synes mye av DIY forsvinner ? Bare å hive modulene inn i ei kasse med powersupply og noen kontakter.
    DIY er vel noe mer ?

    Mvh.
    Johnny
    Diy er for mig nok å få best mulig lyd af hvert modul. Har hørt mange elendige diy ting.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.081
    Antall liker
    2.497
    Sted
    Halden
    Da har vi ganske enkelt en forskjellig approach til hva DIY er .
    Your way and my way.....


    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    43.783
    Antall liker
    56.906
    Torget vurderinger
    18
    Hei :)
    Blir det ikke litt kjedelig å bare kjøpe ferdig loddede moduler som dette, og ala Holton ?
    Synes mye av DIY forsvinner ? Bare å hive modulene inn i ei kasse med powersupply og noen kontakter.
    DIY er vel noe mer ?

    Mvh.
    Johnny
    kvasiDIY :) - som å narre seg selv til kl. A status på den første delen av effekten på en kl.AB forsterker; en godt sminket og rigget transvestitt!


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    2.081
    Antall liker
    2.497
    Sted
    Halden
    Rolig nu lne. Jeg har lavet mange prinudlægt selv og ætset etc.. Livet er for kort til det.
    @Drossel:

    Jeg liker utfordringer for å oppnå god lyd. Livet er lengre ("enn for kort til det"). Jeg har ikke gått i graven ennå. ;).
    Utfordringer gir meg en stor glede, og resultatet blir som regel bra :)


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    7.101
    Antall liker
    1.781
    Hei :)
    Blir det ikke litt kjedelig å bare kjøpe ferdig loddede moduler som dette, og ala Holton ?
    Synes mye av DIY forsvinner ? Bare å hive modulene inn i ei kasse med powersupply og noen kontakter.
    DIY er vel noe mer ?

    Mvh.
    Johnny
    kvasiDIY :) - som å narre seg selv til kl. A status på den første delen av effekten på en kl.AB forsterker; en godt sminket og rigget transvestitt!
    Sluket dit indlæg er LSD vrøvl
