Jeg ville tatt høyde for at de converterne kan støye en hel del. En skjermende skillevegg der kunne kanskje være noe å tenke på. I tillegg ville jeg vurdert en medium kondensatorbank etter converterne.
Faital Pro toveis med 10 tommer og horn
- Trådstarter Hornlyd
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Hvilken spenning kjører du her da?
Det er da +/- 31,5V? Ca 30W i 8 ohm? Tjaa, 2x10kuF kanskje? Ville også slengt på noen 4u7 plastkondiser.
Snickers-is, du meiner vel 2x10mF (10.000uF), eg måtte lese to ganger før eg såg kilomicro...
Men fort å få litt jernteppe
Ellers har denne tråden til Hornlyd vert fin å lese, og med alle deres andre sine inspill og kommentarer
og høytaler konseptet er fenomenalt, blir kjekt å høyre om sluttresultatet

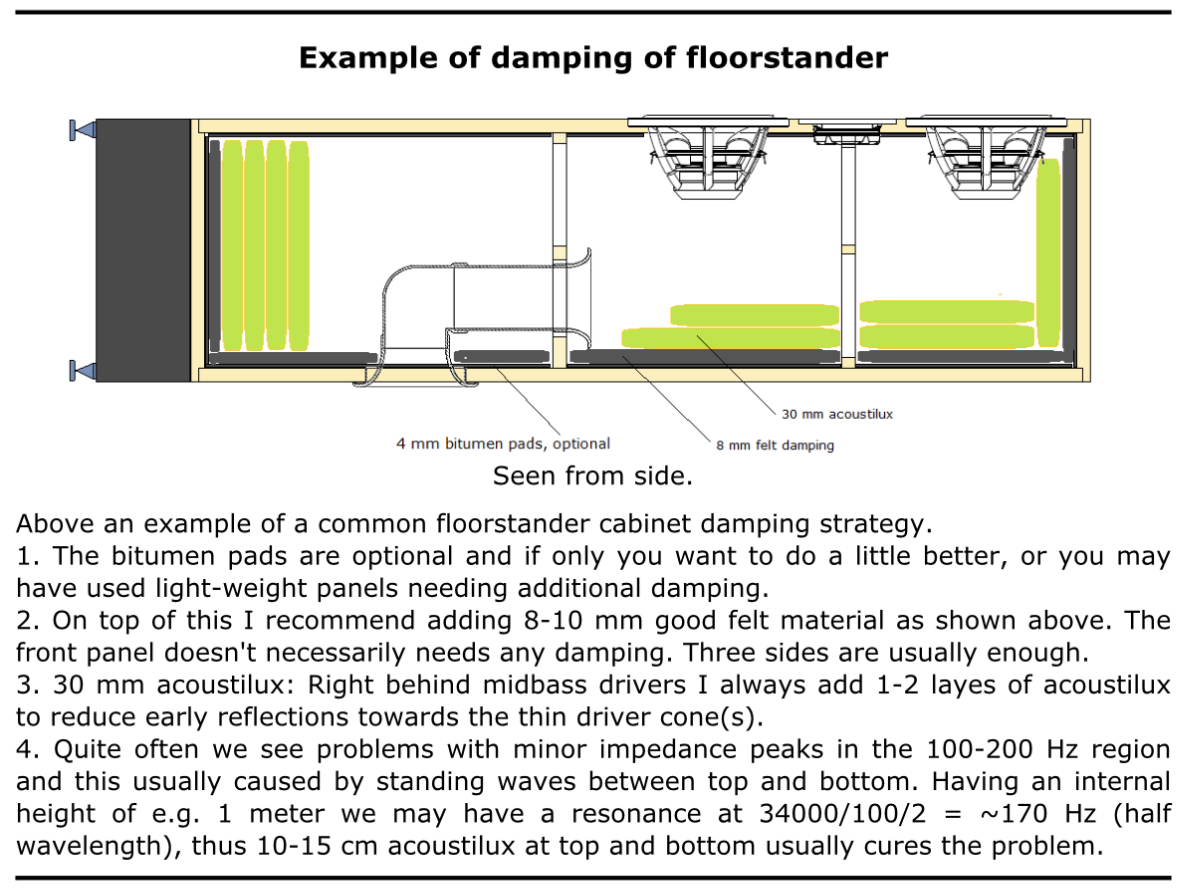

Ellers leste jeg i en eller annen lang tråd på diyaudio at stående bølger i større kasser er litt tricky (som vi vet).
En anbefalt metode var å tvinne dempeulla (acoustilux eller lignende) som stående staver opp gjennom hele kabinettet??
FIY, det ser ut til at TPA3255 som ikke er brokoblet gir ca 13W i 8 ohm og 26W i 4 ohm med 31V supply.

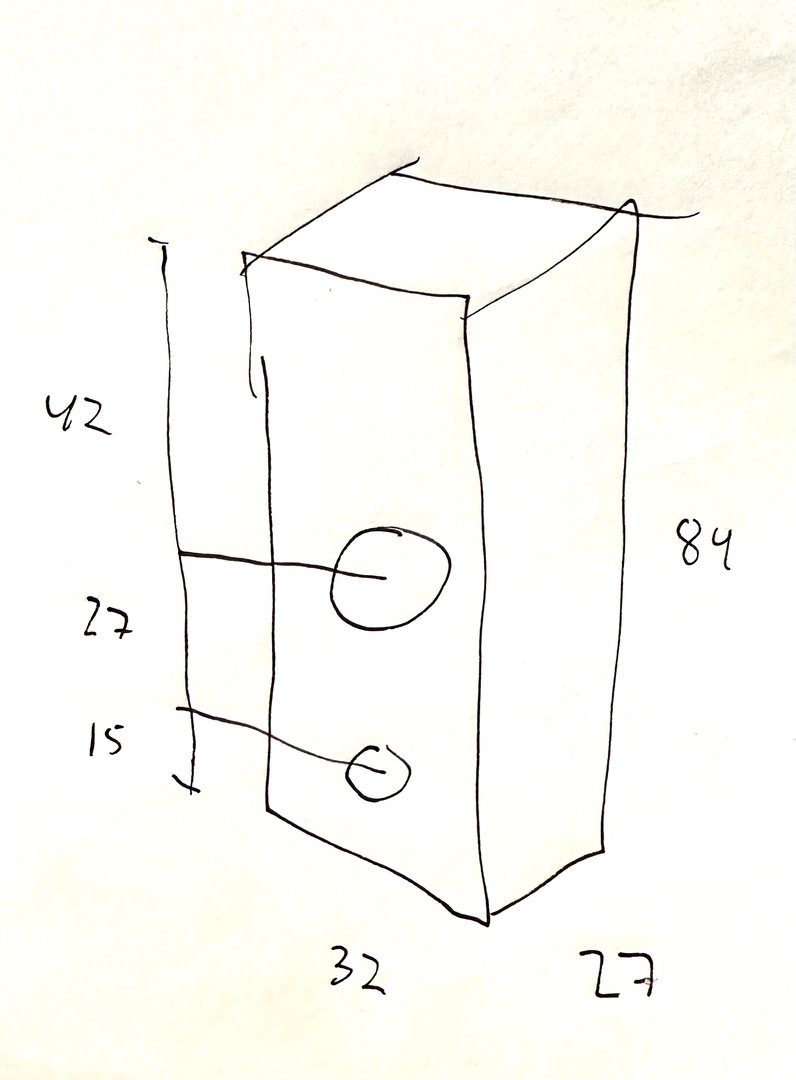

En liten repetisjon: rett i 4 ohms basselementet (pga aktiv drift) og «trikset» med undertuning og 70 liters kabinett?

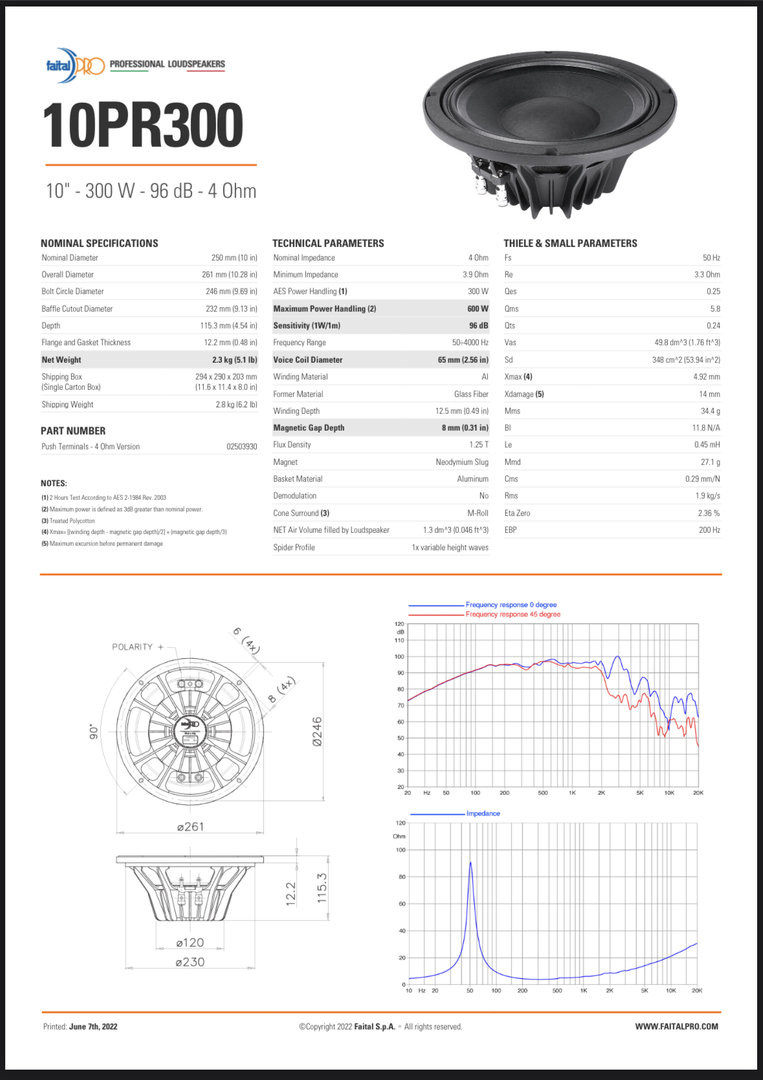

10PR300 (4Ω) by FaitalPRO
FaitalPRO combined the latest R&D methods and technologies with the most advanced industrial automation techniques and all FaitalPRO drivers are made in Italy with the highest level of quality, consistency and durability.faitalpro.com
Sist redigert:
Jeg leser at Kina ampene gir ca 300 w kanal ved 4 Ohm, 48V og 10% THD
Når jeg sjekker original versjonen fra TI så ser det ut som at Kina ampene leveres standard brokoblet.
Mens original 3255 Evaluation Module ble levert med en drøss med innganger, utganger og dip switcher. Den kan da kjøres 4/2/1 kanal hhv single ended/brokoblet/brokoblet parallelle.
Kina ampene altså brokoblet.
Topping har en 3255 variant som tilsvarer Kina ampene:
Topping har lansert nye PA5 integrert forsterker, og denne kan nå...

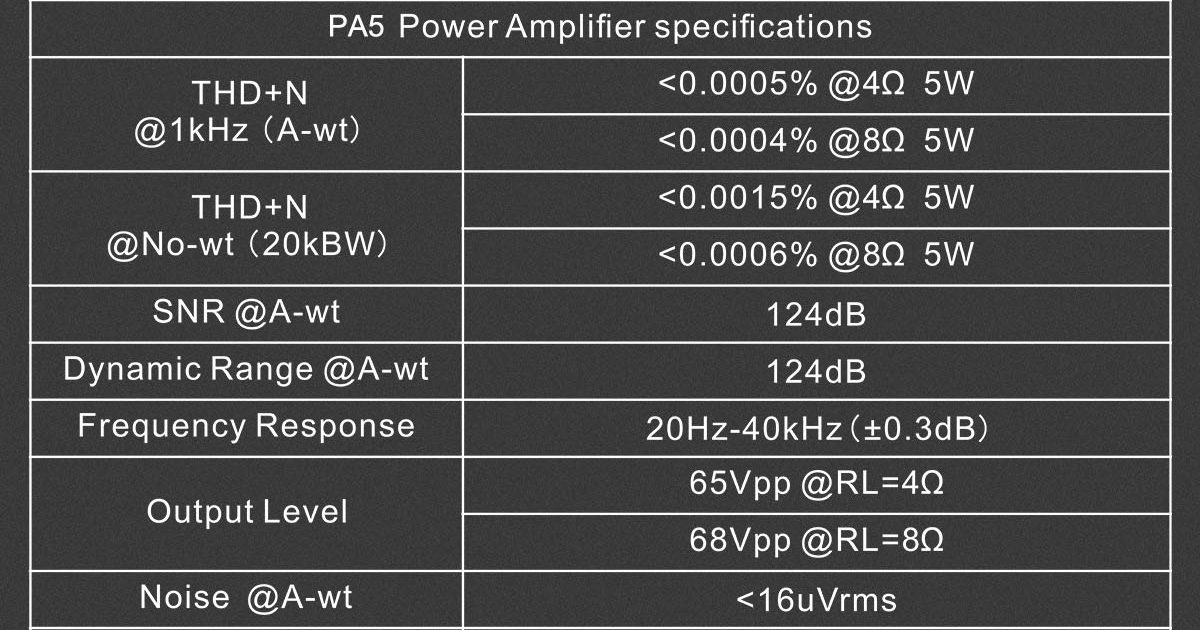

Topping PA5 er en ny integrert forsterker på 2 x 85 watt i 8 ohm og 2 x 140 watt i 4 ohm. Den er basert på Klasse D forsterkertrinn, og Topping har klart å lage en forsterker som måler like bra som en d/a konverter, og det er nokså utrolig. Du kan bestille PA5 her AudioScienceReview har lagt ut...
www.hifisentralen.com
Den toppingen ser jo ok utTopping har en 3255 variant som tilsvarer Kina ampene:
Topping har lansert nye PA5 integrert forsterker, og denne kan nå...
Topping PA5 er en ny integrert forsterker på 2 x 85 watt i 8 ohm og 2 x 140 watt i 4 ohm. Den er basert på Klasse D forsterkertrinn, og Topping har klart å lage en forsterker som måler like bra som en d/a konverter, og det er nokså utrolig. Du kan bestille PA5 her AudioScienceReview har lagt ut...
www.hifisentralen.com
Har pa3s og fungerer fint som bare det
Morsom sak som kunne vært brukt her:
Full Range EQ
I am happy to present you with a project that I did 5 years ago which has served me well since. :snail: The Equalizer for Full Range Speakers Essentials Kit is available in the diyAudio Store.www.diyaudio.com
Godkjent av fruen
Utfordringen nå er at det er 11 mnd siden jeg lovte henne utekonsert på hytta 1 august. Elektronikken ligger i biter og konseptet er ikke testet ut. Jeg har tiden og veien
Jeg kommer som nevnt bruke 4 kanaler med 3255 forsterkere. Dette fordi de går på DC og er det beste som finnes til formålet.
Her er det første eksemplet jeg har sett hvor noen har makset ut 3255 og kjørt 52 volt inn:
Topping PA7 Plus Amplifier Review
This is a review and detailed measurements of the Topping PA7 Plus stereo class D amplifier. It was sent to me by the company and costs US $549. The PA7 Plus is stylish with firm switches that have nice action. You can select power on/off or trigger input. In addition, you have a choice of...
www.audiosciencereview.com

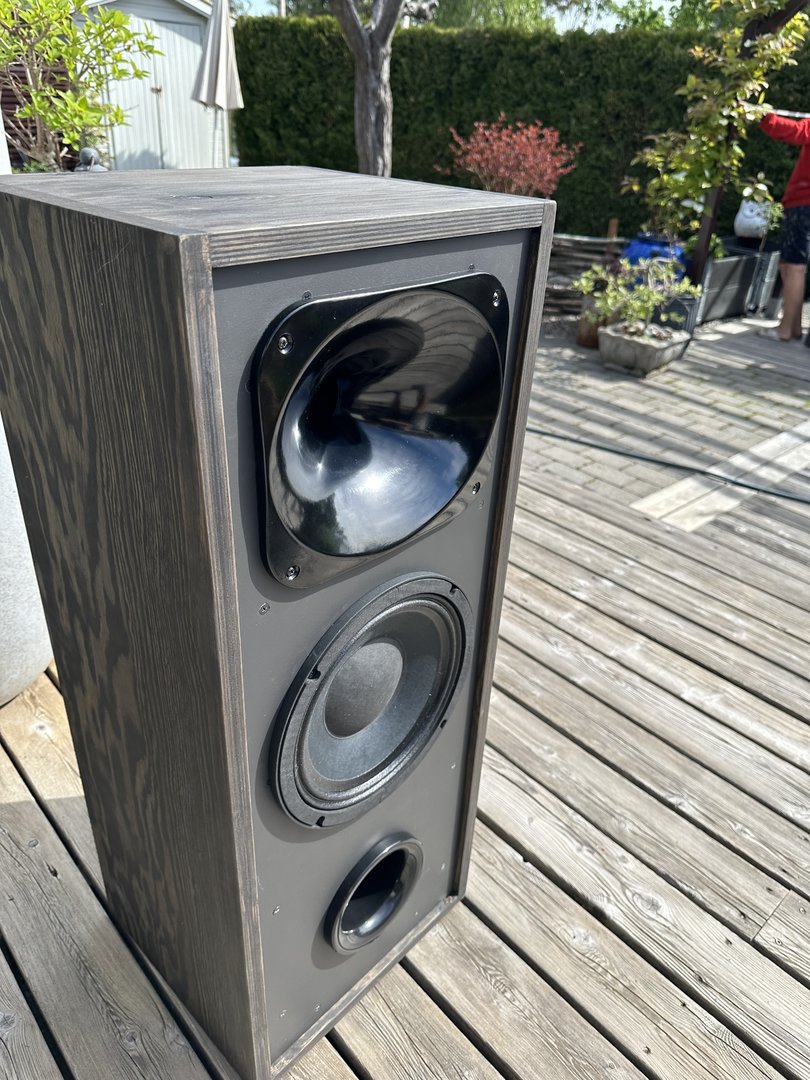

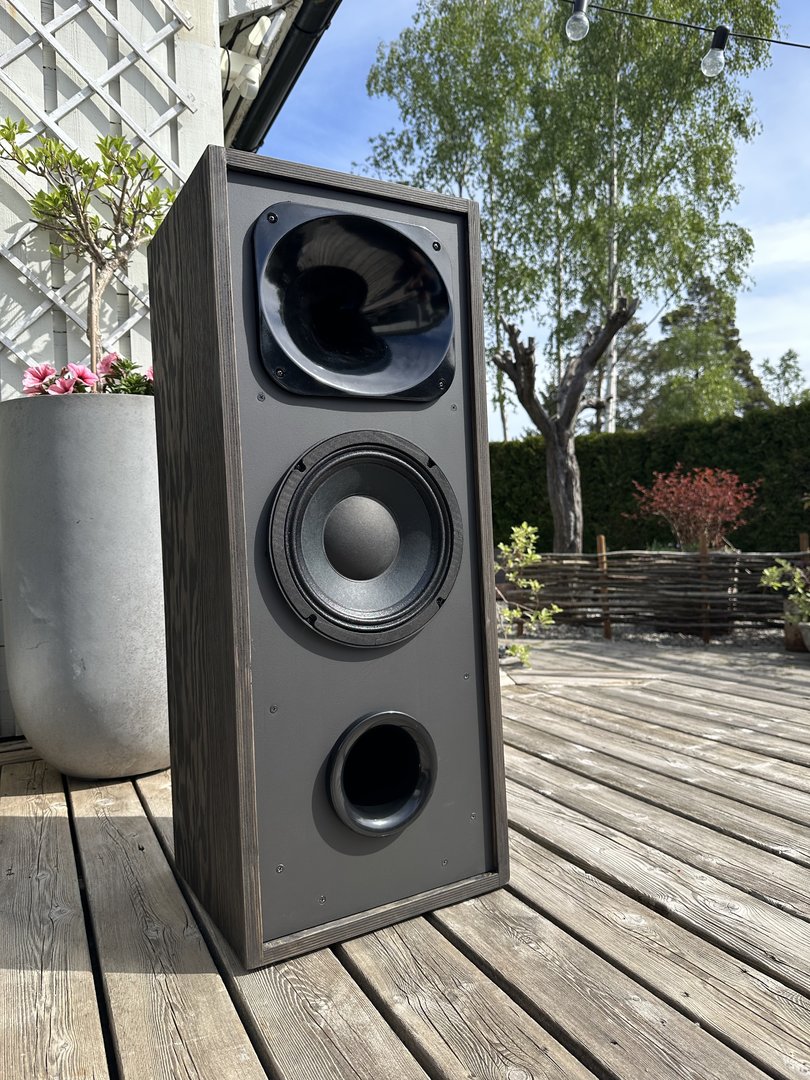

Det må være mer enn godkjent
Da skal lytterommet ryddes og støvsuges.

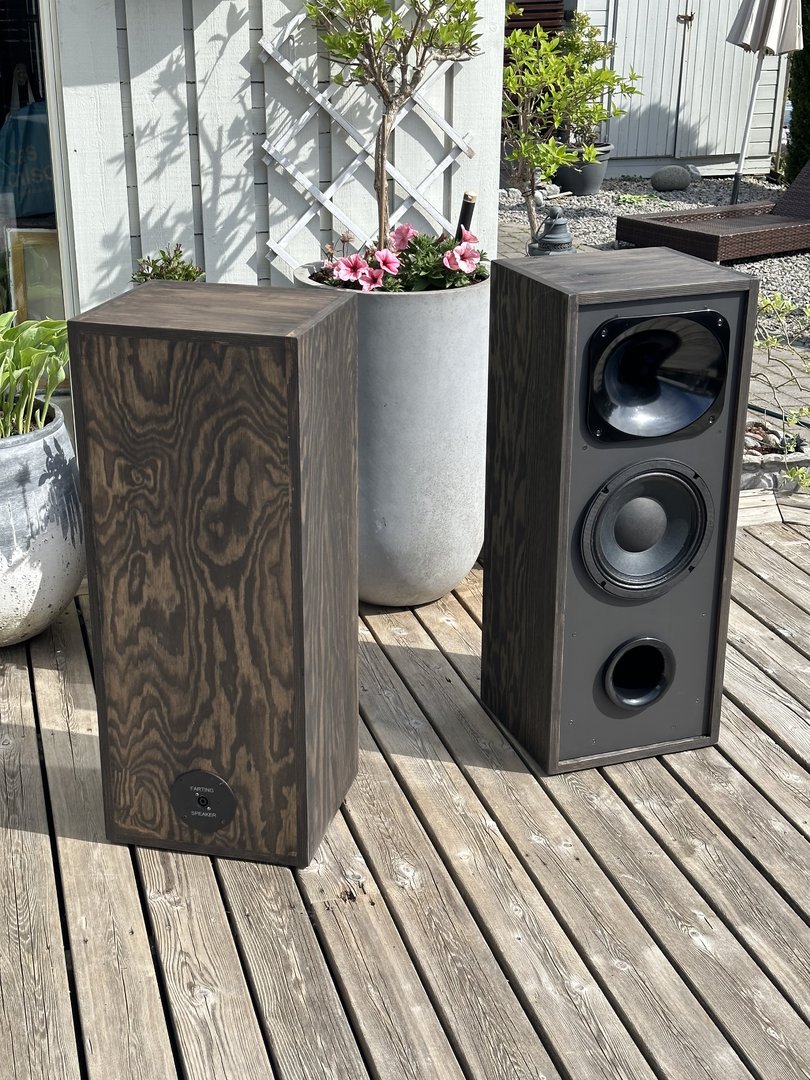

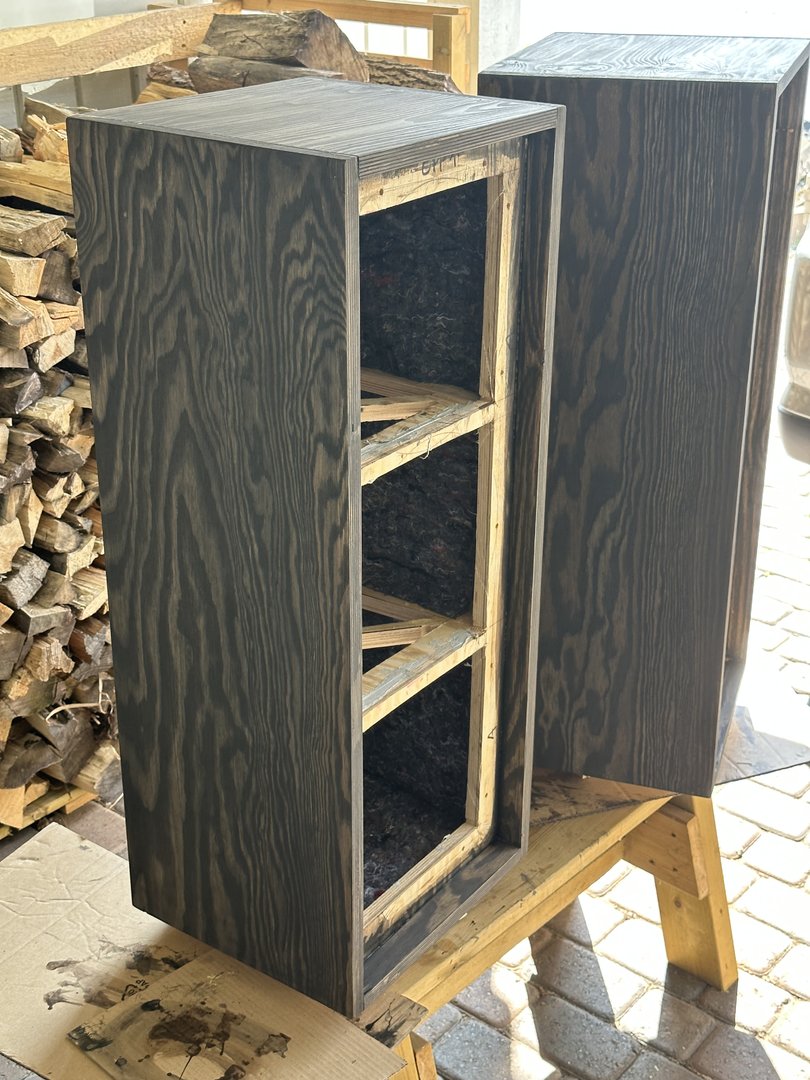

Bassportene er nå 20 cm lange og kan skjøtes/forkortes med «mellomringer».

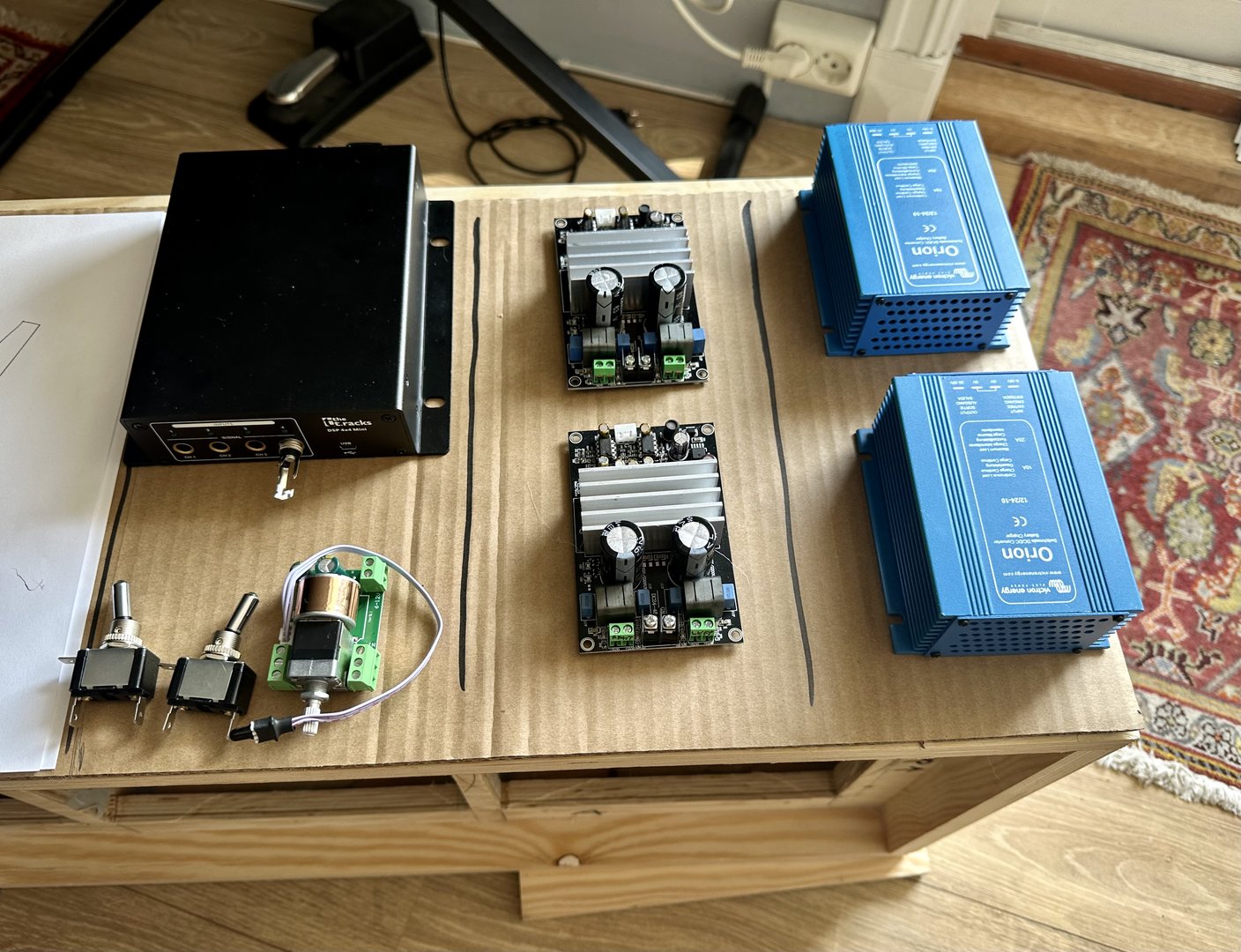

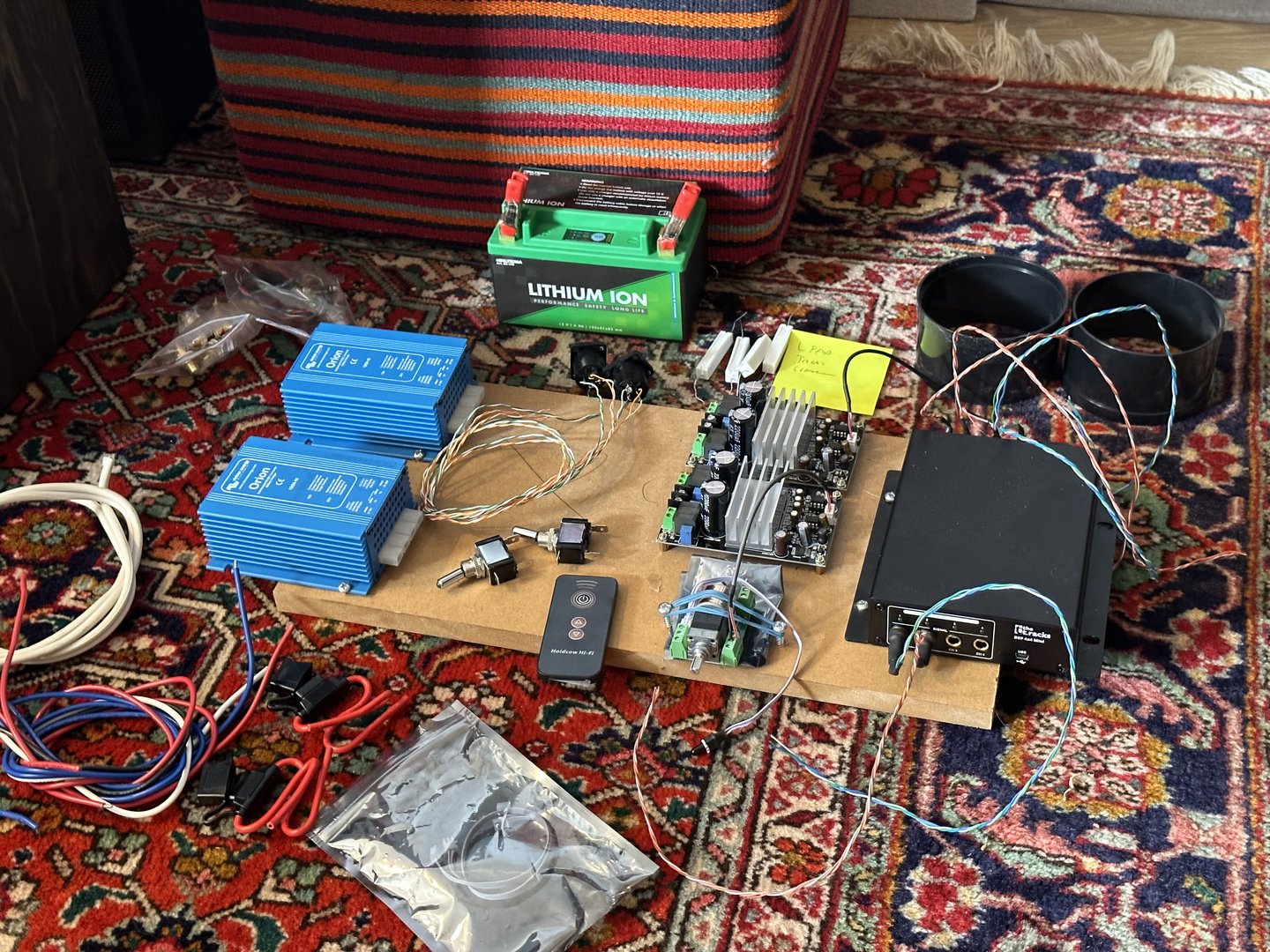

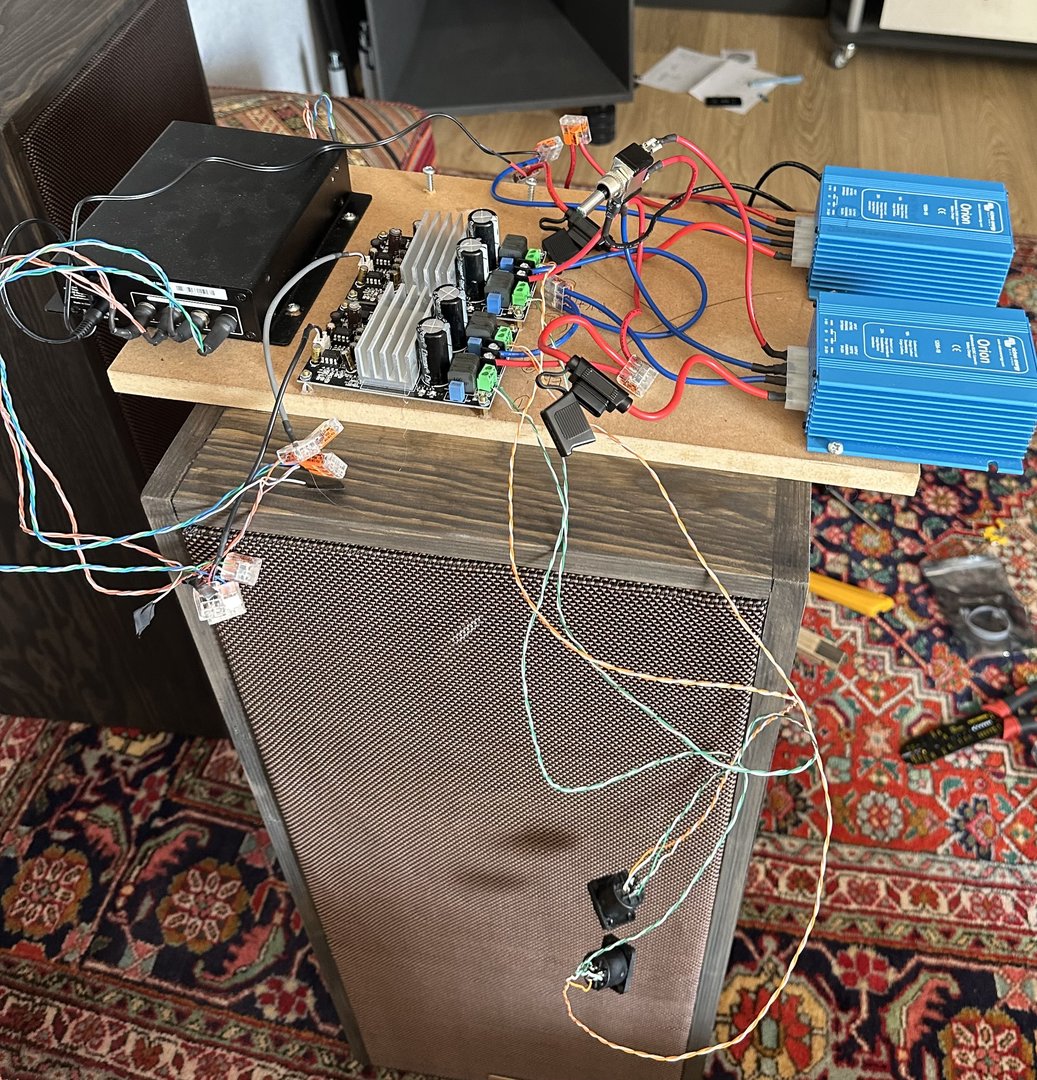

Har skrudd på komponentene på en mockup plate mens jeg sjekker at alt funker og kjører DSP. Tenker det er lurt for å avdekke feilkilder, sjekke støy osv. I tillegg har jeg aktive analoge diskrete 24 dB delefiltre liggende (med variabel baffelstep) som også kan testes.
Elektronikken består av:
4 kanals DSP fra Thomand med analog inn (vesentlig bedre signal støyforhold enn miniDSP sin innstegsmodell)
4 kanaler TPA3255 amper (2 stk stereoamper) drevet av 31,5 V DC
Motorisert volumpot dvs fjernkontroll av typen ebay. Skal seff finlytte om den fører med seg gruff (ellers har jeg blå ALPS på lur)
Stabil spenning vha de blå Victron DC-DC convertere som er stilt inn på hhv 31,5 og 12V.
Sist redigert:
Tøft! Ble det herre eller damehårføner på grillen?
Hvis du skal gå all in tror jeg at det er lurt å bytte ut 31V inverteren med 2 stk 24V invertere, kjøre chippen på +/- 24V og kjøre BTL til bassen (da må du ha en ekstra 3255). Da vil du få enormt med headroom fra nesten ingen energi.
Det får bli mk2. Må på lufta først
Og jeg tror ikke disse små 3255 kan kjøre +/- 24V. Dernest må jeg ha galvanisk isolerte invertere for å kjøre +/-/+Sist redigert:
Tanken til Snickers mtp kraftig undertuning og deretter korreksjon i enten dsp eller med motstand for å øke QTS er etter det jeg skjønner også interessant for å makse ut potensialet i SET forsterkere.

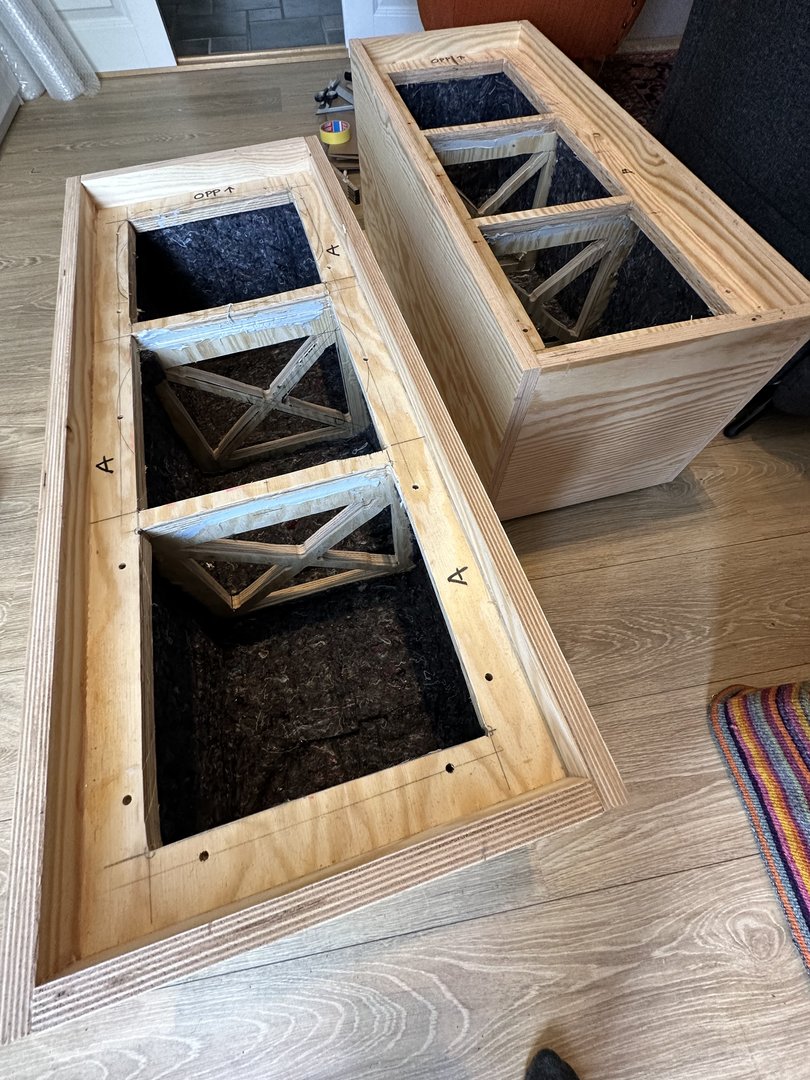

Det har nok ikke gått 300 timer. Ila 11 mnd har det vel tatt maks 25 timer å bygge kasser og 3 timer på forsterker mockup.Vet ikke om noen andre som hadde lagt ned de ca. 300 t. som har gått med her...
Men det har nok gått mange timer til drodling og prating. Forøvrig ser jeg ikke på sport på TV
Elektronikkdepartementet falt igjennom mtp støy, knepping og det som værre er. Kjørte en liten DATS runde for å kvalitetsjekke kompresjonsdriverne i vanlig hifi-paranoia stil (og de måler selvfølgelig korrekt og likt).
Det blir for mye styr med aktiv deling på en utedohytte med solcellepanel (selvfølgelig).
Så da er vi igang med passive filter og er klare til august 2024

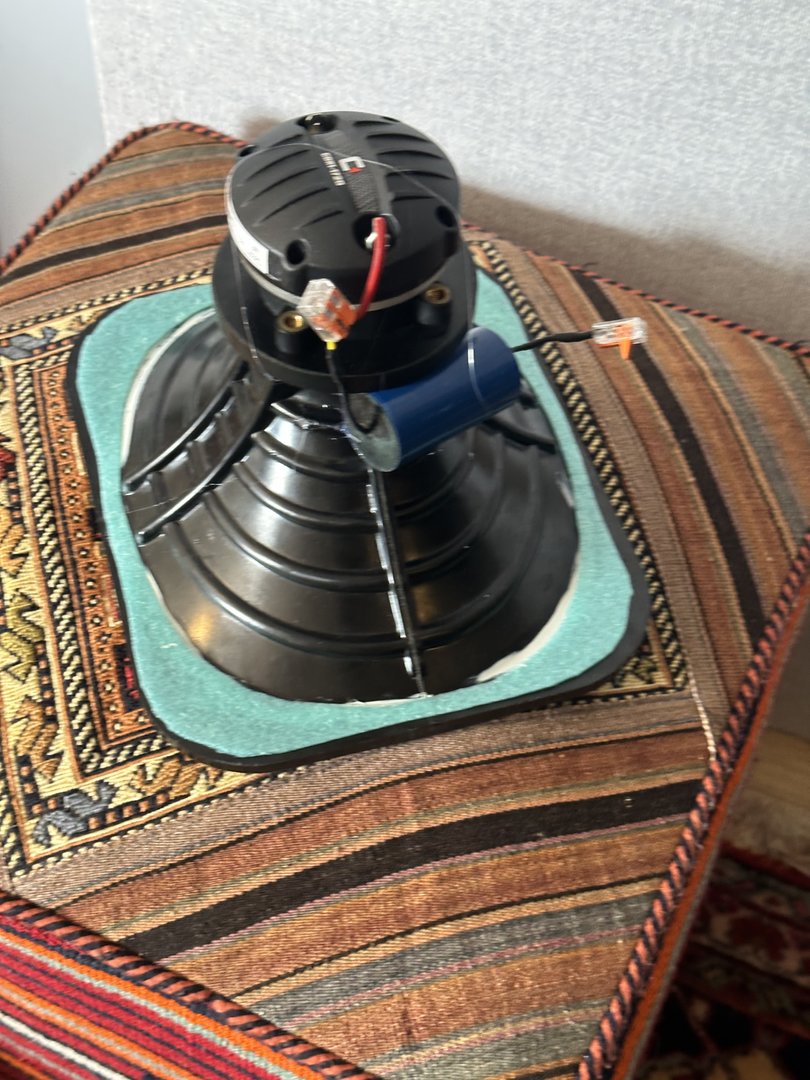

En liten test her nå:
25 cm lang port grønn (20 cm gul)
3,3 uF med reversert polaritet
Variabel L-pad strupet seriøst
1,8 mH
(låter ikke spesielt ryddig men jeg får inntrykk av kapasitet, og den er der)
Har testet med +/- 4 Ohm motstand på bassen og det skjedde ingenting av interesse??
Og diffen mellom 20 og 25 cm port var marginal.
Skal jeg få bra nok nivå nedover i bassen må jeg ha et saftig baffelstepfilter. Hmm, dette er en bekymring?
Skal jeg ha aktiv deling må jeg ha et et mere habilt ferdigsystem som er trygt og funker prikkfritt.

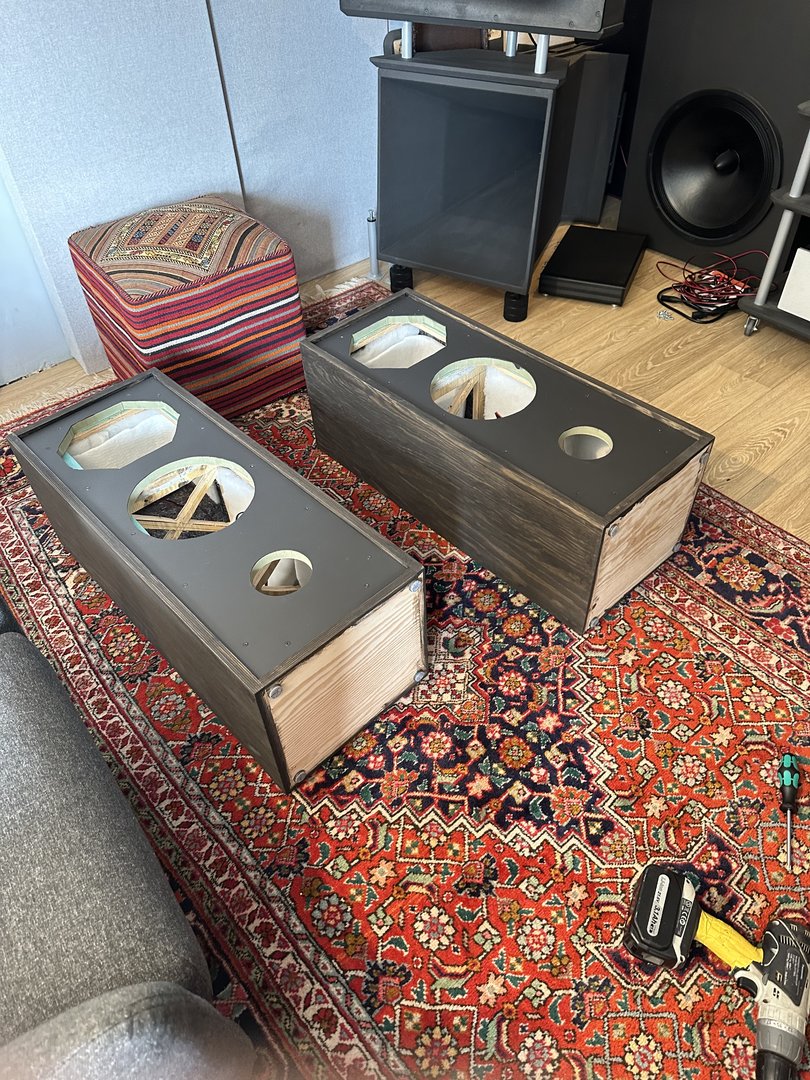

Uansett veivalg så har kassene avtagbare frontbafler og jeg har flereSist redigert: -
