Et par kjappe om Modushop til Hypex DLCP

Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6

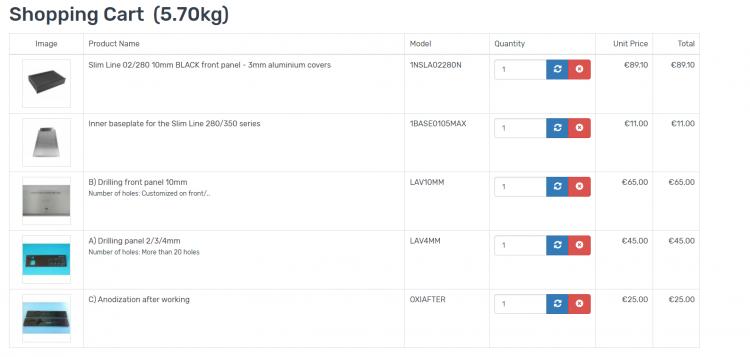

Blir dette riktig handlekurv?

Modsushop utkast..jpg


Skal det legges til CAD drawing preparation? Plexiglass insert? Er det riktig dybde (samme som dere andre? Tilstrekkelig til at det blir plass også til evt. 12-kanaler senere?)

Tegningene har jeg, justert mtp. valgt nettbrønn, med sentrert display og uten logo. Mange takk til tytte, skylder deg en, og har ikke glemt.

Sist redigert:

ArneM

Overivrig entusiast
Ble medlem
17.01.2012
Innlegg
877
Antall liker
475
Sted
Andebu , Vestfold
Torget vurderinger
13
Jeg var i kontakt med de ang. kabinett til Dlcp for er stykke tilbake og sendte dem en mail og da fikk jeg komplett pris osv fra dem.
Send dem en forespørsel [emoji39]så ordner det seg nok.


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Jeg har mailet litt med dem tidligere. Sendte ny mail for en stund siden, men har ikke hørt noe enda. Ender vel med å purre, tenker jeg.

Men det er dette jeg skal ha, sånn ca.?


Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.629
Antall liker
2.816
Sted
Narvik
Torget vurderinger
3
Jeg har dwg-filer for front og rygg av dlcp-kabinett, om det er av interesse.

Johan-Kr


coolbiz

Hi-Fi freak
Ble medlem
31.03.2006
Innlegg
7.685
Antall liker
2.351
Sted
Sydvestlandet
Torget vurderinger
2
Hvilken CAD-programvare bruker dere til skreddersøm som bestilles fra Modushop?


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Jeg har fått oversendt filer jeg ikke har program til å åpne i .stp og .dwg, og .pdf så jeg ser hvordan det blir. Aner ikke noe om dette, men antar at det er info som andre skjønner.


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Sendte mail på nytt og fikk akkurat svar. Mulig det er en misforståelse oss imellom, og jeg sliter litt med å forstå innholdet i fakturakladden. Men prisen endte på € 2.995,93??


Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.629
Antall liker
2.816
Sted
Narvik
Torget vurderinger
3
Det høres helt feil ut... Det du har satt opp skulle utgjøre omlag €250 eller så, pluss frakt. Frakta kan kanskje bli noe dyr.

Jeg kjøpte en brukt DLCP i Modushop-kabinettfra en danske på DIYaudio. Den første forespørselen hans på pris var fra UPS, og de forlangte 1100kr. Postnord.dk skulle ha ca 400kr for frakta. Dette var en ferdig dlcp i kabinett med 10mm front og med doble, lineære strømforsyninger (for to dlcp), så hele greia klokker inn på 8,5kg.

Johan-Kr


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Visste ikke om Ghentaudio, men mener å ha sett boksene før. Men disse er midt mellom standard og halv bredde, er de ikke? Akkurat dette med gjennomgående og konsistent utforming av alle komponenter i huset er en av grunnene til at jeg trasser igang med DLCP i det store og hele.

Tror jeg endte med akkurat den boksen jeg sulle ha uansett. Nå blir den svart, og så enkel den kan bli i fronten. Hull til display, knapper, og sensor for fjernkontroll, ikke noe annet.


Sluket

The One and Lonely
Ble medlem
11.08.2006
Innlegg
41.563
Antall liker
49.873
Torget vurderinger
14
Boksenazien :D Blir tøft dette! Når kan jeg komme og inspisere / approbere bygging?


TEK

Overivrig entusiast
Ble medlem
10.02.2002
Innlegg
886
Antall liker
103
Sted
Trondheim
Torget vurderinger
1
Du må jo dele tegningen så vi får se hvordan det blir ;-)


Fenalaar

Hi-Fi freak
Ble medlem
12.05.2002
Innlegg
6.629
Antall liker
2.816
Sted
Narvik
Torget vurderinger
3

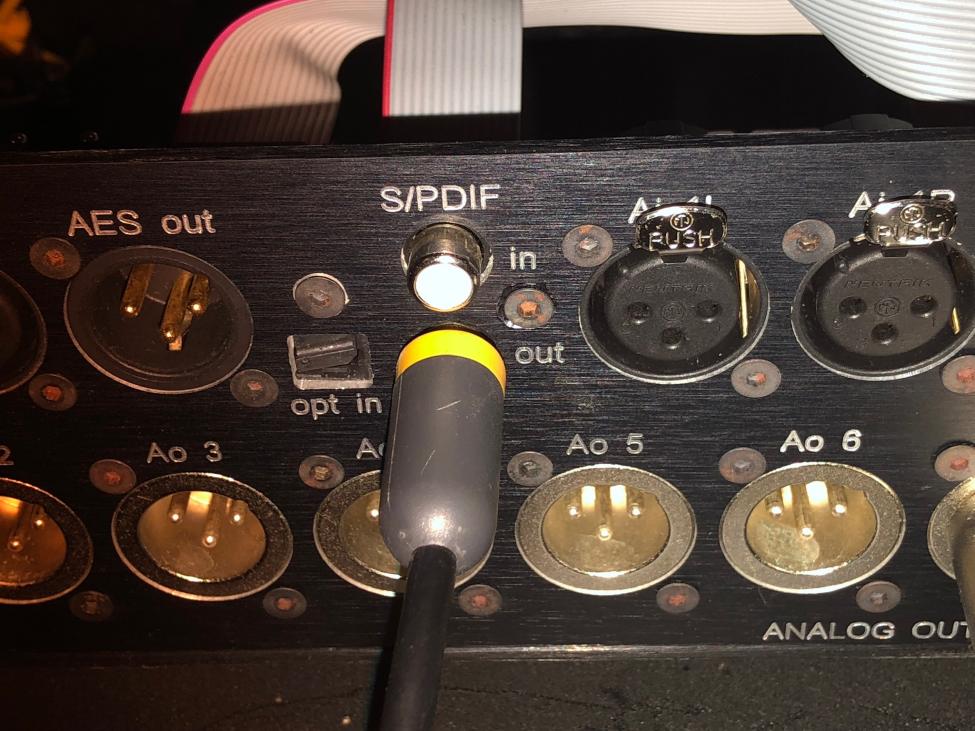

Merk: det er en liten bug i filene til Modushop.
Merkingen på de digitale coax inn- og utgangene er byttet om.

Jeg hadde en helv. feilsøkingsrunde for få finne ut hvorfor det ikke kom lyd ut av den j...vla dlcpen, helt til jeg prøvde usb-inputen (som virka) og begynte å grave i håndboka for å sammenligne skjema og realiteten...

Slik må en koble digital inn...

Johan-Kr


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Da er Fedex på vei.

Men sånne?



Hvor får man tak i dem i Oslo på en helt vanlig mandag?

Tror det er det eneste som mangler for den fysiske byggingen av DLCP.


habicht

Hi-Fi freak
Ble medlem
29.04.2005
Innlegg
1.414
Antall liker
1.474
Sted
Oslo
Torget vurderinger
5
Meget mulig at jeg har slike i en skuff ett eller annet sted.
Du kan også prøve digital impuls, omtrent ved siden av dipper. De har diverse små og store ting til pc bygging


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Hører jeg fra deg om du finner? Ellers tar jeg turen i morgen. Først legen med ryggen, så 'jobbintervju' om intern omplassering, så hente nav og felger som skal bli hjul til en kollega, så ut på bøggda etter spacere....

:D


habicht

Hi-Fi freak
Ble medlem
29.04.2005
Innlegg
1.414
Antall liker
1.474
Sted
Oslo
Torget vurderinger
5
Du hører fra meg.
Kan hende mine spacere vil gi nasal lyd ??????


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.553
Antall liker
1.130
Antall, dimensjoner, med eller uten tap ?

Jeg har en håndfull M4 på omkring 2 cm og noen lengre. Tror jeg har noen M3 også men er mer usikker på lengde og antall.

mvh
KJ


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.446
Sted
Third stone from the sun
Torget vurderinger
6
Antall, dimensjoner, med eller uten tap ?

Jeg har en håndfull M4 på omkring 2 cm og noen lengre. Tror jeg har noen M3 også men er mer usikker på lengde og antall.

mvh
KJ
Faktisk usikker. Regner med at det er noen krav om avstander som gjør seg gjeldende på PSU-kortet. Noen som vet? Selve DSP'n trenger vel akkurat så det ikke kortsluttes. Skruehullene er vel M3 om jeg ikke tar feil?


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.553
Antall liker
1.130
Forresten - er ikke passende avstandstykker inkludert fra HYPEX ?

mvh
KJ


KJ

Hi-Fi freak
Ble medlem
10.10.2004
Innlegg
9.553
Antall liker
1.130
Ach so. Avstandstykkene til PSU (ifm nettspenning) bør være 10 mm lange, med mindre de er et lag med isolasjon mellom kretskort og metallchassis da kan de være noe kortere. Uten ekstra isolasjon (dvs bare luft) så skal isolasjonsavstanden være minimum 6 mm, med 10 mm avstandstykker tar en høyde for at stumpene på komponentbeina på undersiden av kretskortet er inntil 4 mm høye. Dette er greit beskrevet i databladene fra Hypex.

mvh
KJ
