    Denne tråden vil handle om en slank TMM med følgende bestykning:

    Diskant: Seas T29MF001 "Magnum".
    Mellom/bass: W22EX001, lukket.
    Bass: W22EX001, modifisert refleks.

    Delefilteret vil bli 2,5 veis med lett "Mjøs-kurve" (BBC) som mål.
    Filteret simuleres i LEAP og kontrollregnes i Calsod.

    Kabinetter lages etter salami-skive prinsippet og er inspirert av Dali Epicon.

    Historien bak er at en dyktig møbelsnekker ville ha et sett med definert max bredde og høyde.
    Prestasjonsangst av mindre, men dette er jo gøy.

    Vi vil ikke gå for sølv og gull i kabler og filter, men finne en nøktern mellomting.
    Tråder her på sentralen har vist hvilke komponenter høyt rangerte merker bruker...
    Pragmatisk ser jeg ingen vits i å pleie hjernens belønningssenter (endorfiner) hvis øra ikke henger med.
    Derfor skyr enkelte blindtester, nok om det.

    Bilder følger etterhvert som prosessen sklir frem.


    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1

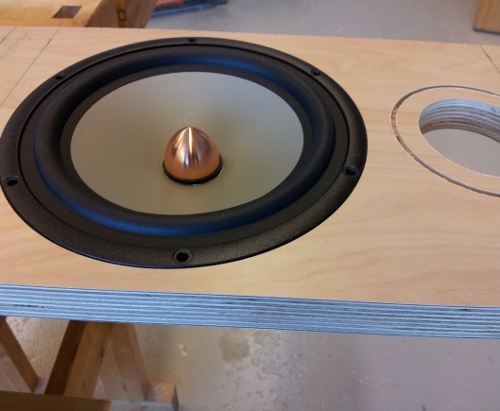

    Diskanten ble valgt utfra prinsippet "like barn" og lav resonans.
    Og Seas'n oser av kvalitet!

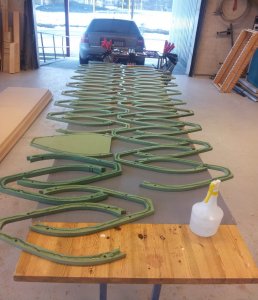

    Salami: Legg merke til 4 hull i hver. De er til gjengestenger som presser limstabelen sammen.


    Vedlegg

    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.036
    Antall liker
    2.037
    Torget vurderinger
    1
    Skal bli artig å se høytalera ferdig stabla. Ser veldig profft ut :)


    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1

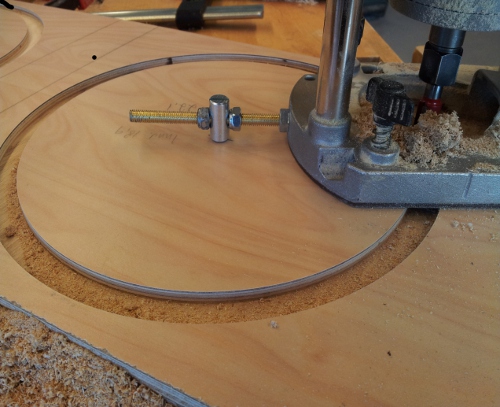

    Både CNC og manuell fres er benyttet.
    (Obs: Jeg har ikke rørt ei flis i dette prosjektet, alt er eiers håndverk)


    Vedlegg

    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1

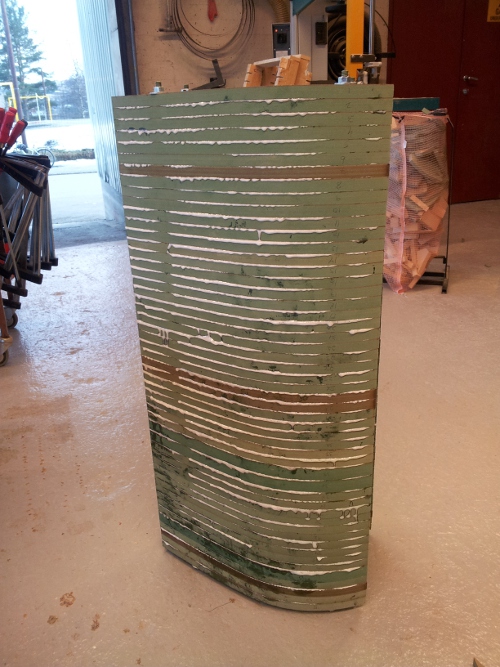

    Lim & puss: Her ser du muttere over gjengestenger.
    I neste omgang skal innmaten fores med asfalt & filt. mellomtonekabinettet får i tilegg saueull av edel rase....


    Vedlegg

    Scrooge

    Hi-Fi freak
    Ble medlem
    07.11.2008
    Innlegg
    2.978
    Antall liker
    1.081
    Flott prosjekt! :)
    Pøs på med bilder! Btw: Hva slags materialer er brukt i sandwichkonstruksjonen?
    Bommer vel stygt når jeg sier det ligner på oasis! ;D


    chieng

    Hi-Fi interessert
    Ble medlem
    31.07.2007
    Innlegg
    64
    Antall liker
    2
    wilbur-x skrev:
    Lim & puss: Her ser du muttere over gjengestenger.
    I neste omgang skal innmaten fores med asfalt & filt. mellomtonekabinettet får i tilegg saueull av edel rase....
    Meget spennende! Regner med det er high fidelity sauerasen du har fått ull fra;)
    Blir det avstivere innvendig eller blir det avstivet nok etter formen på kabinettet?


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.634
    Antall liker
    1.654
    Sted
    Lena
    Det gjør godt i sjela og se på fagfolk.
    Spennende prosjekt

    Håvard


    svendatle

    Hi-Fi entusiast
    Ble medlem
    29.10.2006
    Innlegg
    222
    Antall liker
    7
    Sted
    Skien
    Torget vurderinger
    2
    oasis er nok det utlimate materialet for høyttalerbygging ja! ;D


    freddie77

    Overivrig entusiast
    Ble medlem
    25.09.2009
    Innlegg
    866
    Antall liker
    457
    Flott prosjekt!
    Hvilken finish er det planer om her - finer eller lakk?

    Blir litt mye platesvinn med slik fresing...


    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1
    chieng skrev:
    wilbur-x skrev:
    Lim & puss: Her ser du muttere over gjengestenger.
    I neste omgang skal innmaten fores med asfalt & filt. mellomtonekabinettet får i tilegg saueull av edel rase....
    Meget spennende! Regner med det er high fidelity sauerasen du har fått ull fra;)
    Blir det avstivere innvendig eller blir det avstivet nok etter formen på kabinettet?
    Materialet i sandwich er mdf som også egner for Slayer, Oasis etc.
    Skille mellom bass og mellombass er 30mm og fungerer samtidig som stiver.
    Formen bidrar til nødvendig stivhet og dempingen tar høyere resonanser.

    Eh... litt gull tåler man muligens, ovenfor terminaler fra Monacor.

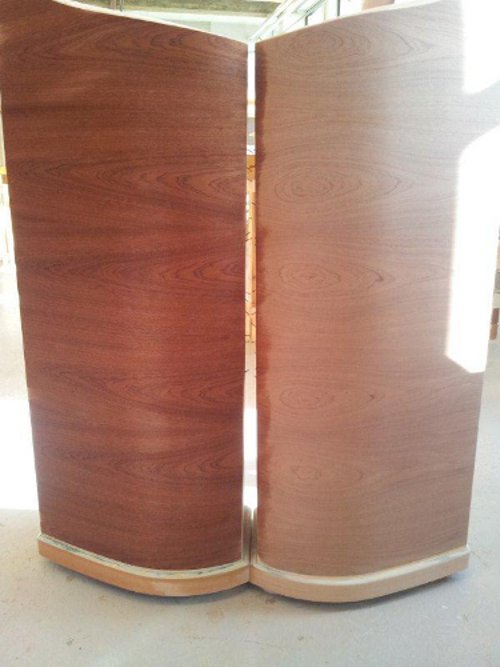

    Endelig finish vil bli en type palisander-finer som skal få høyglanslakk.


    Vedlegg

    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1
    En enkel måte å kontrollere areal og volum i elipser eller andre former på hvis man ikke har tilgang på tegneverktøy som f.eks Autocad:
    Lag en 12 cm høy mal inkl bunn (som en kopp).
    Fyll vann til 10 cm og mål volum av vannet. (Areal= Vol/h)

    En prøveoppstilling før "the sleeping partner" pusser videre:


    Vedlegg

    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1
    Kunststudenten foran marmorblokken: "Hvordan hugger jeg ut en løve?"
    Svaret var meget enkelt: "Fjern alt som ikke er løve!"

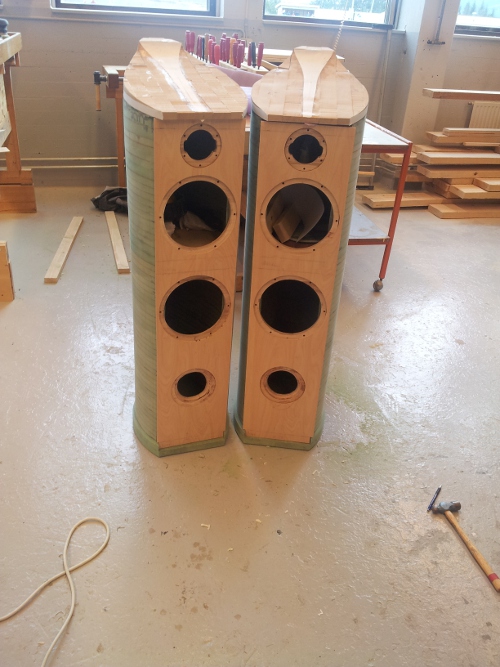

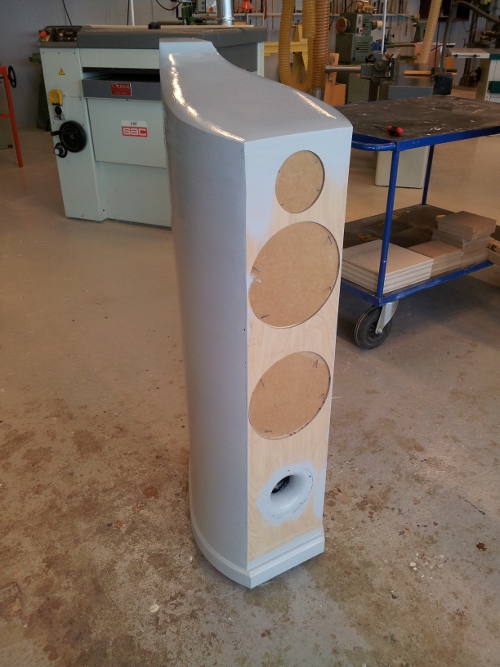

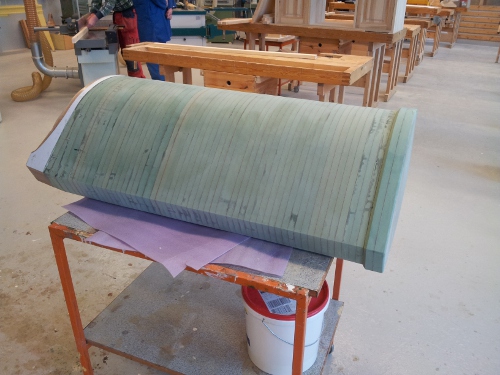

    Her: Forberedelser før epoxysparkling og mer pussing før finering.
    Lukene er skalket for å ikke dra støv inn i filt-hvelvet.


    Vedlegg

    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1

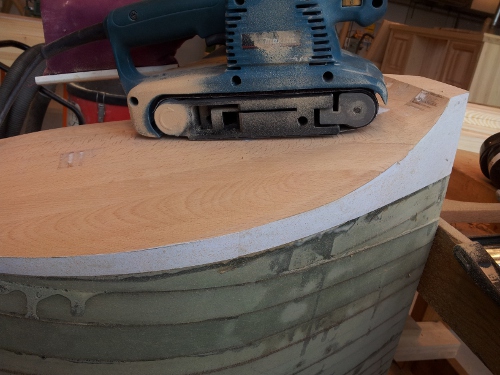

    Takker på vegne av snekker'n for hyggelige tilbakemeldinger!
    (En mindre offisiell hemmelighet bl.a oss DIY-ere: Skråplate på topp er WP (wife protection) mot potteplanter)

    Her første step i overflatebehandlingssystemet:


    Vedlegg

    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1
    - Å dætta æffårno?
    - Vebete å kimmbrr!
    - Æfl itte dåli dæ?
    - He,he, nei dæ får hølle..

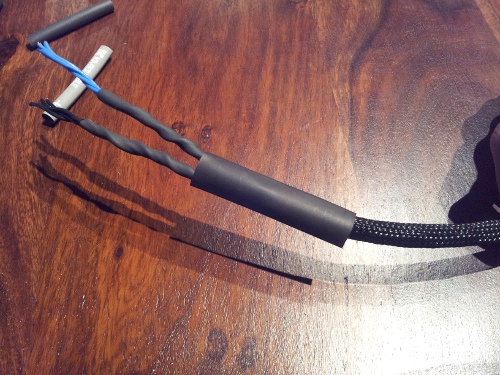

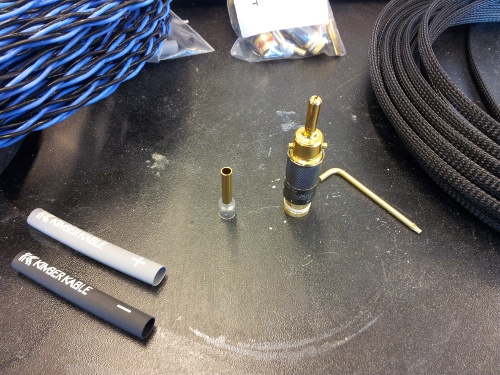

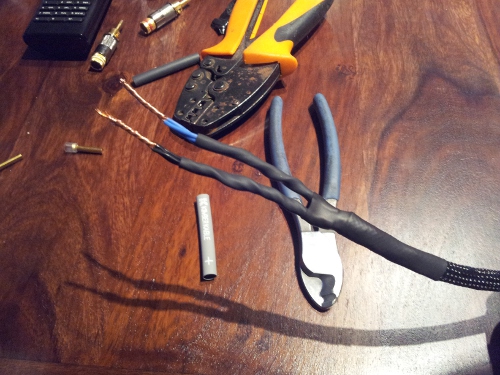

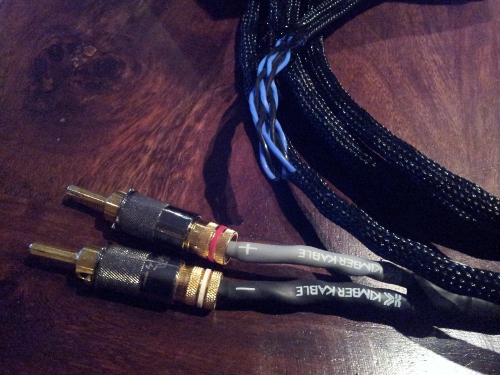

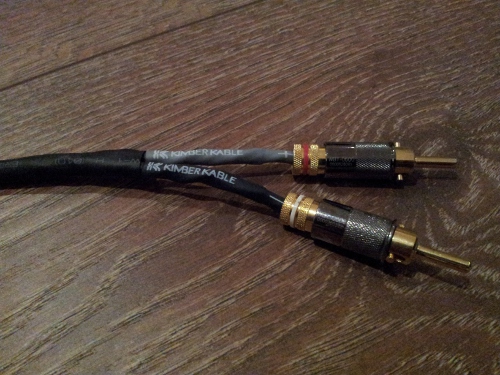

    Utvendig kabling:


    Vedlegg

    norcad

    Hi-Fi freak
    Ble medlem
    28.02.2006
    Innlegg
    1.262
    Antall liker
    22
    Dette blir knall! ;D
    Hvor stort volum får bass/mellomtonen og bassen?
    Modifisert BR, på hvilken måte?
    Lav avstemming?


    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1
    Hei Norcad,
    Volum er 28 liter for bassmellomtone som altså skal dempes med saueull.
    51 liter for bass som ikke skal dempes da dette vil representere en ulinjær motstand.
    Kabinettet (begge) er innvendig dempet med asfalt og filt på veggene.

    Modifisert BR er rett og slett sugerør i røret for å undertrykke 2.harmonisk bidrag fra porten.
    Tuningen må settes ca 1- 1,5 db høyere da sugerørene demper tilsvarende.
    Avstemming er ikke veldig lav, ca 36hz, men nivået er ihht avstemmingen totalt
    Peter Rahbæk i tidligere Hifi & Elektronikk (tidlig 80-talll?) viste noen kurver med og uten.
    (På den tiden han aktiv med noen riktig gode konstruksjoner som kunne minne om strukturen til Proac og Wilson).
    Tidligere forsøk har vist at dette subjektivt gir en fastere/tørrere bass, nesten som TL uten "følgeskader".
    Tror ikke jeg har bladet lengre, skal se om jeg kan finne en illustrasjon.
    I tillegg har vi "trompet" i begge ender av porten for å hindre kant-turbulens.


    wilbur-x

    Overivrig entusiast
    Ble medlem
    03.07.2006
    Innlegg
    844
    Antall liker
    1

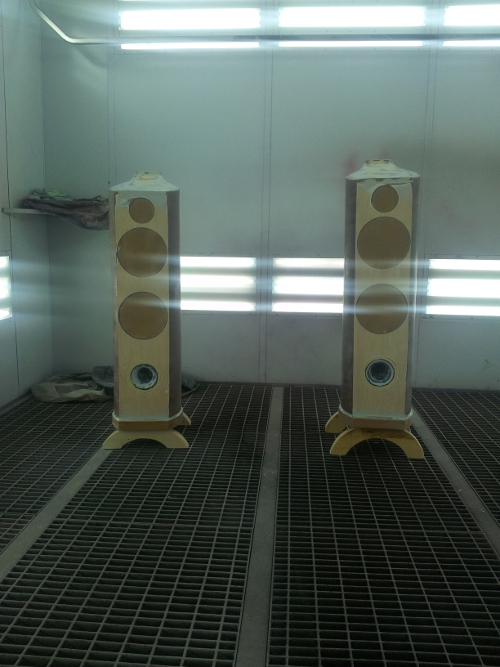

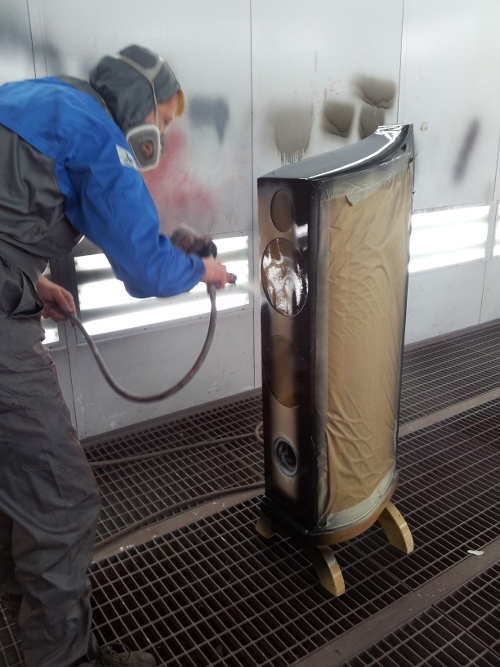

    Den grønne ungdom er forbi og vi går brunere dager i vente.
    Så blir det Sapeli-mahogny før heavy duty klarlakk.


    Vedlegg

    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.599
    Antall liker
    1.322
    Nytt nick..
    Her mangler endel innlegg?
    ex wilbur-x


    freddie77

    Overivrig entusiast
    Ble medlem
    25.09.2009
    Innlegg
    866
    Antall liker
    457
    Det henger vel sammen med overgang fra HFS2 til HFS3.
    Fint om du kunne lagt ut på nytt de siste bildene - ellers kan kanskje en moderator/Høvdingen finne det som mangler?


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.599
    Antall liker
    1.322
    Det henger vel sammen med overgang fra HFS2 til HFS3.
    Fint om du kunne lagt ut på nytt de siste bildene - ellers kan kanskje en moderator/Høvdingen finne det som mangler?
    Stoler på at HFS/moderator ordner opp, fortsetter tråden når dette er i orden.


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.575
    Antall liker
    1.672
    Torget vurderinger
    2
    Hei Norcad,
    Volum er 28 liter for bassmellomtone som altså skal dempes med saueull.
    51 liter for bass som ikke skal dempes da dette vil representere en ulinjær motstand.
    Kabinettet (begge) er innvendig dempet med asfalt og filt på veggene.

    Modifisert BR er rett og slett sugerør i røret for å undertrykke 2.harmonisk bidrag fra porten.
    Tuningen må settes ca 1- 1,5 db høyere da sugerørene demper tilsvarende.
    Avstemming er ikke veldig lav, ca 36hz, men nivået er ihht avstemmingen totalt
    Peter Rahbæk i tidligere Hifi & Elektronikk (tidlig 80-talll?) viste noen kurver med og uten.
    (På den tiden han aktiv med noen riktig gode konstruksjoner som kunne minne om strukturen til Proac og Wilson).
    Tidligere forsøk har vist at dette subjektivt gir en fastere/tørrere bass, nesten som TL uten "følgeskader".
    Tror ikke jeg har bladet lengre, skal se om jeg kan finne en illustrasjon.
    I tillegg har vi "trompet" i begge ender av porten for å hindre kant-turbulens.
    den sugerør greia fungerer, benyttet det selv, spesielt fin i 2 veis -. gir en tight og fin bass, men vet ikke om jeg ville kompensert med høyere tuning. problem hvis du har behov for 50 cm lange porter.

    mvh
    per morten


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.575
    Antall liker
    1.672
    Torget vurderinger
    2
    Hei Norcad,
    Volum er 28 liter for bassmellomtone som altså skal dempes med saueull.
    51 liter for bass som ikke skal dempes da dette vil representere en ulinjær motstand.
    Kabinettet (begge) er innvendig dempet med asfalt og filt på veggene.

    Modifisert BR er rett og slett sugerør i røret for å undertrykke 2.harmonisk bidrag fra porten.
    Tuningen må settes ca 1- 1,5 db høyere da sugerørene demper tilsvarende.
    Avstemming er ikke veldig lav, ca 36hz, men nivået er ihht avstemmingen totalt
    Peter Rahbæk i tidligere Hifi & Elektronikk (tidlig 80-talll?) viste noen kurver med og uten.
    (På den tiden han aktiv med noen riktig gode konstruksjoner som kunne minne om strukturen til Proac og Wilson).
    Tidligere forsøk har vist at dette subjektivt gir en fastere/tørrere bass, nesten som TL uten "følgeskader".
    Tror ikke jeg har bladet lengre, skal se om jeg kan finne en illustrasjon.
    I tillegg har vi "trompet" i begge ender av porten for å hindre kant-turbulens.
    Må ta med en liten historie vedr. dempning av kabinett. Jeg er/ var veldig usikker på hva som er korrekt dempning og lurte på hvordan jeg skulle " få hull" på problemet.
    Fant ut etter litt grubling at hvis jeg stakk hodet inn i hullet hvor enheten skulle sitte og skrek ut lyder fra dypest til høyestetone jeg kunne klare, ville jeg jo høre selv om noen resonanser slo an i kabinettet. Dette fungerer virkelig og en gang senere jeg satt med hodet inne kassa og lagde lyder , hadde min sønn besøk og gutten spurte hva som var galt med den fyren der borte som satt og skrek i ei kasse ..

    mvh


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.599
    Antall liker
    1.322

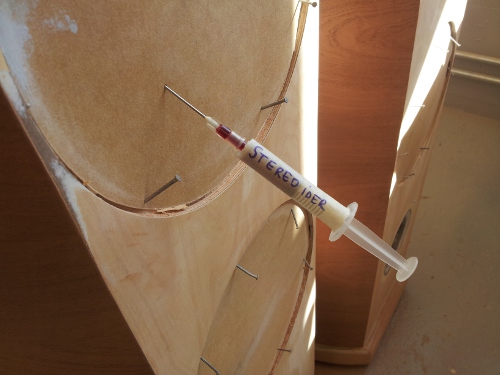

    Ferdig slipt, halvannen liter Essve kontaktlim. Siste bilde viser med og uten vannbeis:




    aNvA

    Hi-Fi entusiast
    Ble medlem
    30.05.2009
    Innlegg
    152
    Antall liker
    47
    Ser rett og slett dritbra ut!
