Dynabel 2.5s redux

Diskusjonstråd Se tråd i gallerivisning

  • bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Korona tiden har medført endel innesitting og bare hjemmekontor.
    Fikk plutselig lyst å diye noe mer. Denne gang gjøre noe på høyttalerfronten. Har tidligere gjort noe med SB satori tw29r og Seas er18rnx som jeg ble veldig fornøyd med.

    Denne gangen orket jeg heller ikke lage kabinetter helt på nytt og var på utkikk etter et par HT å "slakte" for å bygge om. Da er det krav at kabinettene er forsegjort.
    Kom over et par Dynabel 2.5s jeg kjøpte. Kabinetter laget av hornslet fabrikk i Danmark og er solide, godt bygget og bra med avstivinger

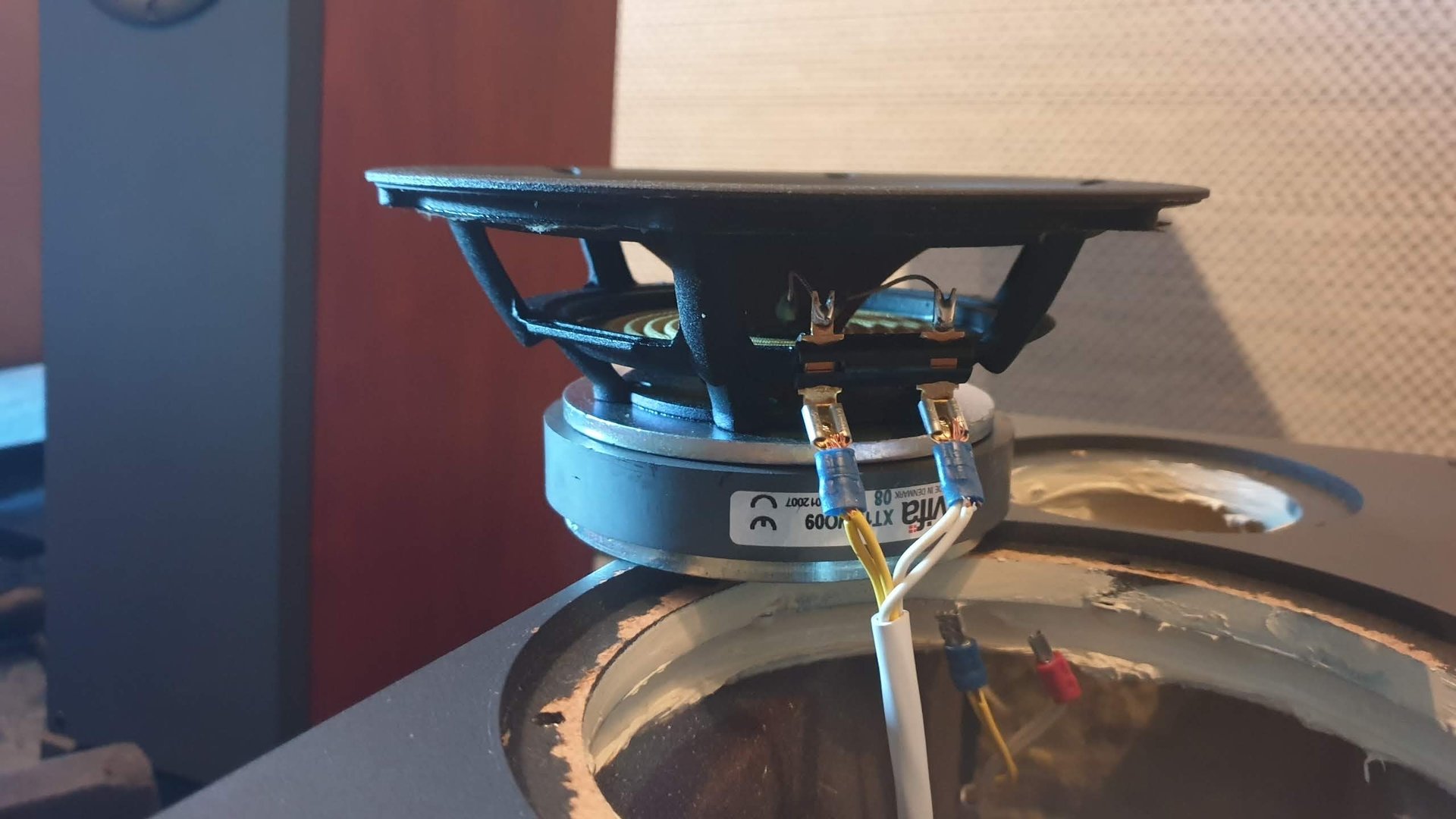

    De er en 2.5 veis konstruksjon med xt25 diskanter og vifa xt18 basser.
    Koblet de opp og de spilte egentlig ganske bra. Veldig "luftig" i spillestilen og med en relativt kontant bass. Et eller annet var likevel "feil". Vanskelig å sette ord på men kan ha vært noe greier med akkurat dette paret?
    Uansett. Elementer ble fort demontert og røyk på finn.no. De xt18 elementene virket å være ganske populære da de bl.a er brukt i noen andre konstruksjoner og håpløst å få tak i.

    Det var foresten en tidligere tråd om 2.5s og hva man kunne finne på med kabinettene

    Planen denne gangen var satori tw29r diskanten og 2x seas er18rnx bass/mellomtoner.
    Kabinetter er 2delt. En lukket del på 12l og en bassrefleks på 32l. Her har jeg lekt endel med forskjellige simuleringsverktøyer og 32l (totalt) for 2x seas er18rnx kunne virke veldig bra.

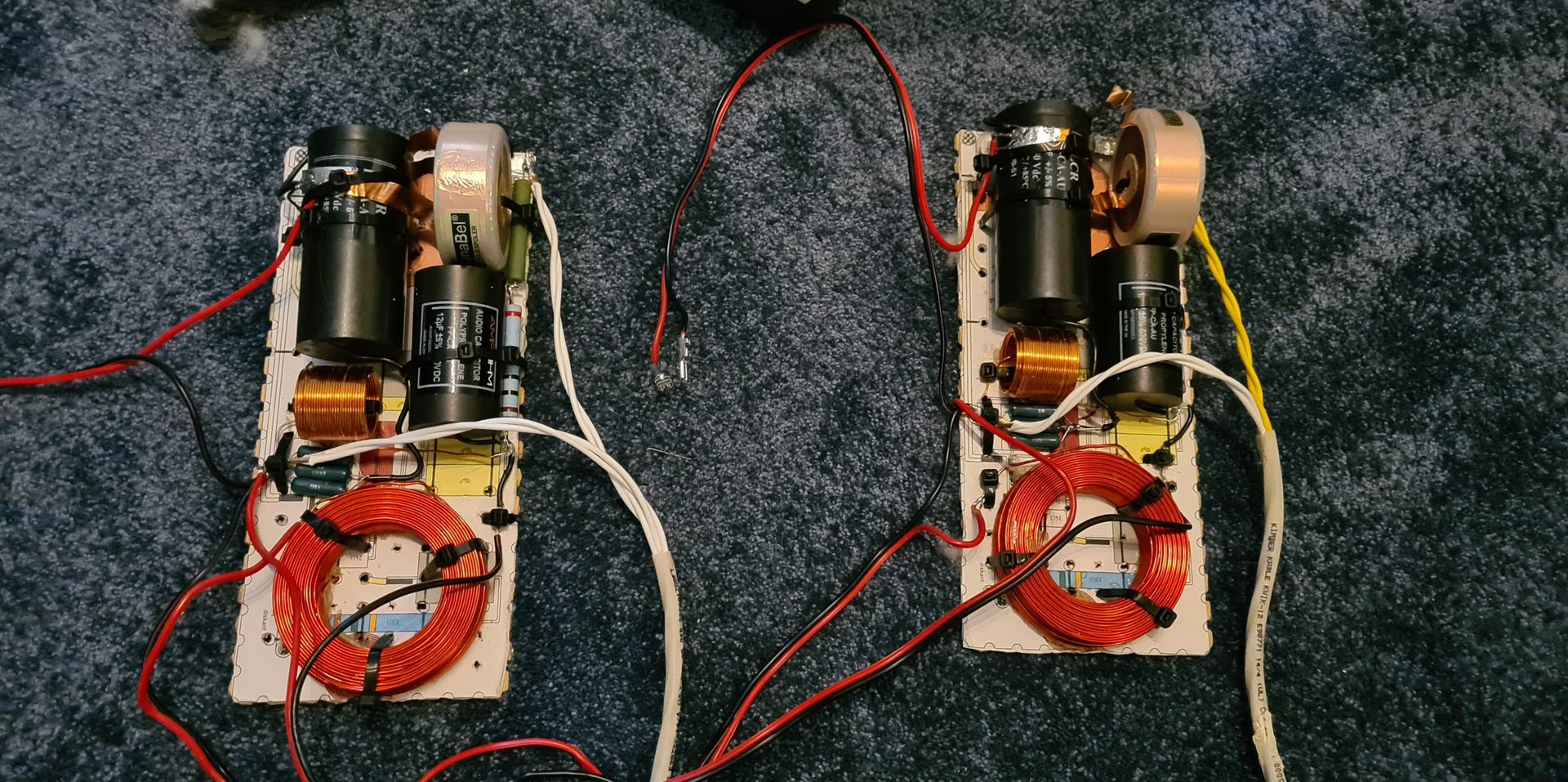

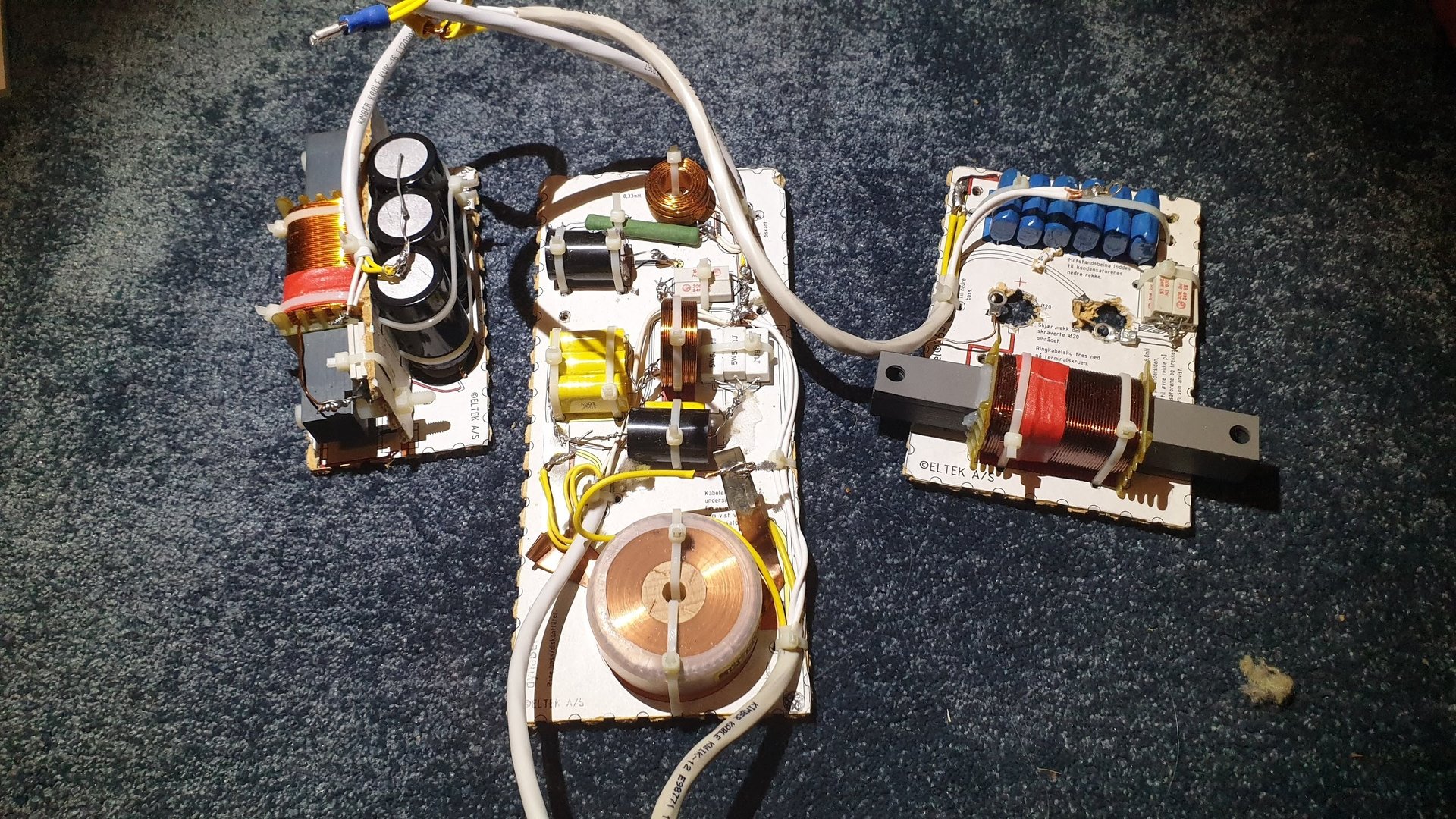

    Orignal delefilter for en HT

    "Tom" høyttaler

    Det kommer mer.
    Det skulle vise seg at dette "prosjektet" ikke var helt rett fram og ble ganske tidkrevende egentlig.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Noe simulering på bassport ble gjort og var litt rett for mulige "pustelyder" om den eksisterende lille bassporten ble benyttet.

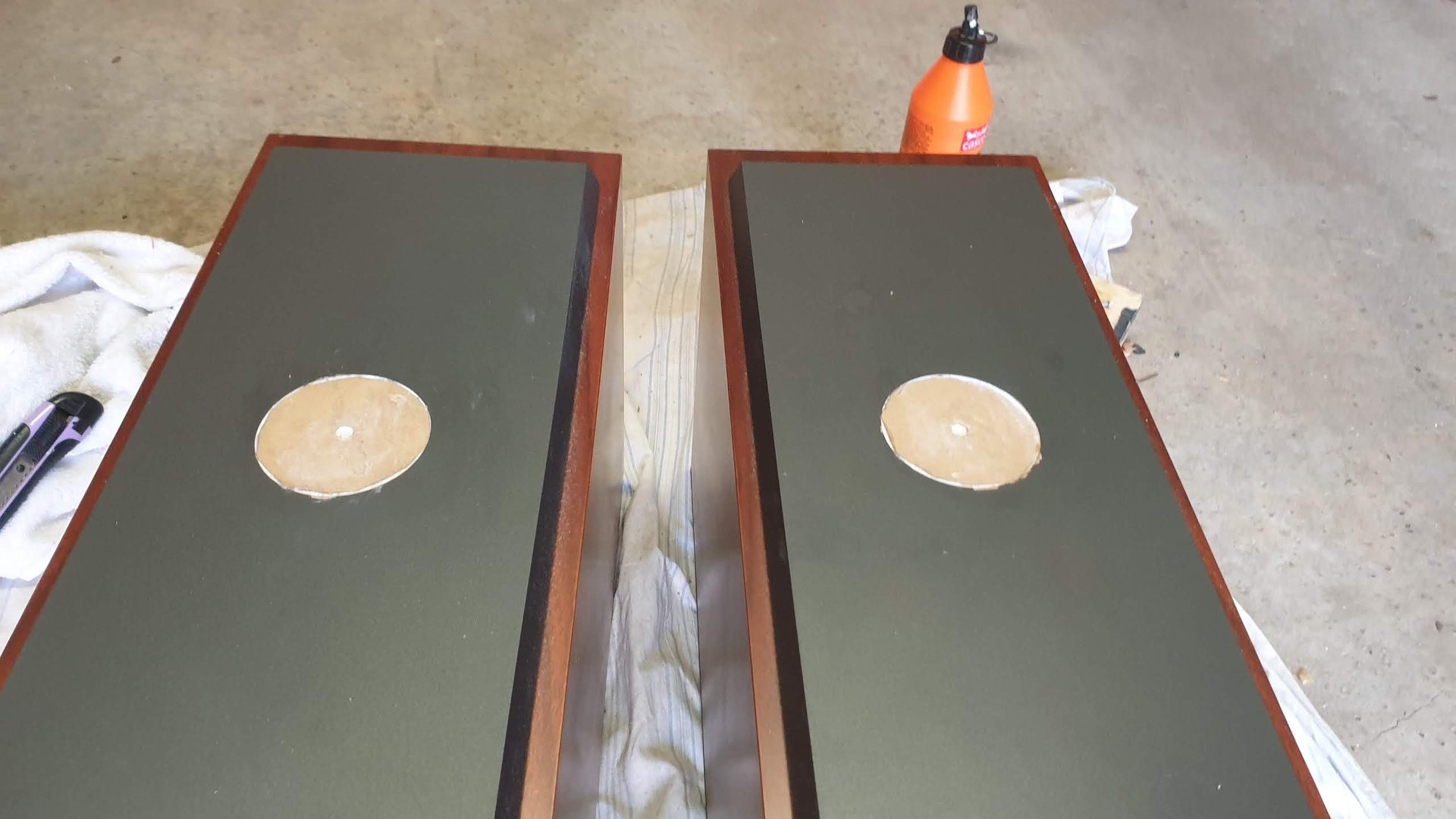

    Den ble bestemt stengt og ny måtte lages.

    Ny åpning ble bestemt i bunn av kabinettet. Var (og er) usikkert på rett dimensjon/lengde på ny port og i bunn ble det mulig å ha noe lengde på den.
    Her dimensjonert til 75mm diameter.

    Siden HT er plassert på en plint og nå med port i bunn så må de heves fra plint eller fjerne plintet helt.

    Ville ha et litt mer moderne uttrykk her og på byggmax finnes aluminiums profiler som kunne kappes til dette formålet

    Disse måtte også tilpasses til vinkel. Litt mas og tjas men går greit.
    20200612_151917.jpg 20200614_205856.jpg

    Kappet også til rundstav i tre for ikke å risikere at de ikke sentreres skikkelig under montering.



    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Litt utfordrende også å åpne opp mellom de 2 inndelte rommene i HT.
    Front deler gikk greit da jeg fikk inn et hullbor der.

    Bakre del var værre men ettersom nytt basshull i bunn kunne det la seg gjøre med noe manuelt arbeid og lage mange "mindre" hull i inndelingen.
    20200610_213050.jpg 20200610_212355.jpg


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    MDF selv om det kommer fra Hornslet er sgs. papir/papp.
    Skal jeg lage noe selv fra bunn av går jeg nok tilbake til xfiner tenker jeg.
    Uansett:

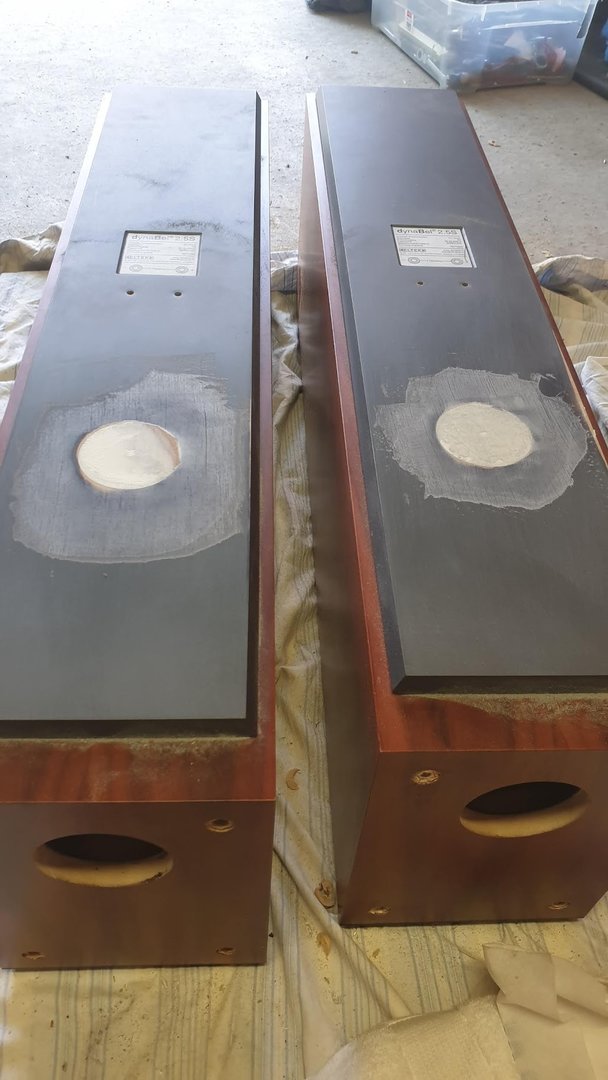

    Den kirsebær fineren er jo ikke akkurat helt "in". Siden bassport ble blendet og litt overfladisk ikke var helt 100% ble det bestemt å lakkere de.
    Her grunnet
    20200615_212949.jpg 20200615_212954.jpg 20200615_213004.jpg

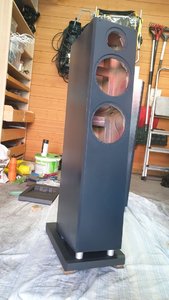

    Så en litt streng blå grå farge.

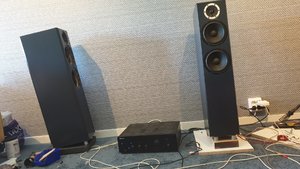

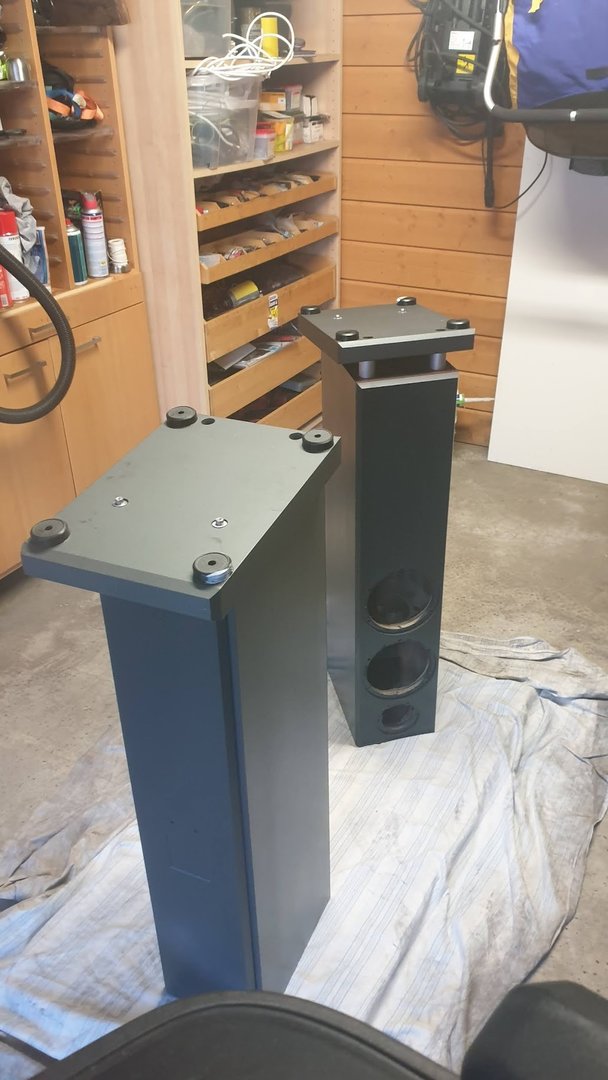

    Sånn noenlunde hvordan de blir.
    20200616_180210.jpg 20200616_214121.jpg



    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    En liten sak. I en tidligere tråd jeg linket til ble det hevdet at disse elementene skled rett ned i hullene til dette kabinettet.
    Forsåvidt riktig men festehullene passer dessverre ikke helt. Det er 3mm forskjell diametralt så her må en lage nye. Dette skulle vise seg å være en drittjobb.
    Det var 4mm islagsmuttere på baksiden originalt og de er nok montert mellom 2 mdf plater. I tillegg var disse limt sammen med mye limguffe som tildels måtte skrapes bort.
    Å montere nye var vanskelig men lot seg gjøre til slutt.
    4mm islagsmuttere er ikke standard men et veldig hyggelig forum medlem sendte noen til meg så jeg kom meg videre. Disse måtte også klippes til for i det hele tatt få plass på baksiden. Eksisterende hull ble tettet.


    Vedlegg

    Waqar

    Hi-Fi interessert
    Ble medlem
    08.08.2016
    Innlegg
    59
    Antall liker
    29
    Korona tiden har medført endel innesitting og bare hjemmekontor.
    Fikk plutselig lyst å diye noe mer. Denne gang gjøre noe på høyttalerfronten. Har tidligere gjort noe med SB satori tw29r og Seas er18rnx som jeg ble veldig fornøyd med.

    Denne gangen orket jeg heller ikke lage kabinetter helt på nytt og var på utkikk etter et par HT å "slakte" for å bygge om. Da er det krav at kabinettene er forsegjort.
    Kom over et par Dynabel 2.5s jeg kjøpte. Kabinetter laget av hornslet fabrikk i Danmark og er solide, godt bygget og bra med avstivinger
    De er en 2.5 veis konstruksjon med xt25 diskanter og vifa xt18 basser.
    Koblet de opp og de spilte egentlig ganske bra. Veldig "luftig" i spillestilen og med en relativt kontant bass. Et eller annet var likevel "feil". Vanskelig å sette ord på men kan ha vært noe greier med akkurat dette paret?

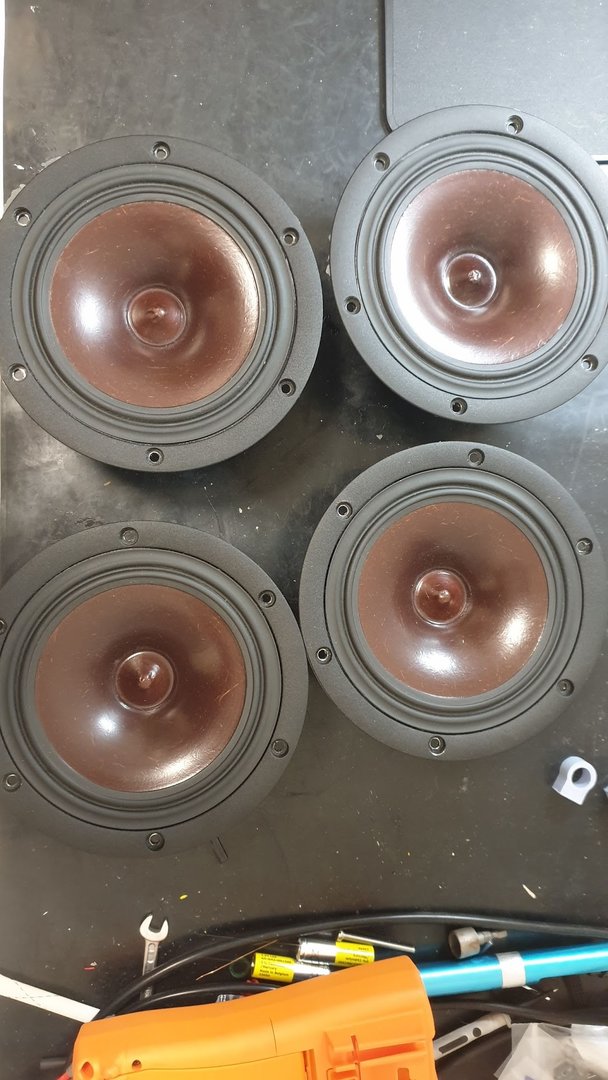

    Uansett. Elementer ble fort demontert og røyk på finn.no. De xt18 elementene virket å være ganske populære da de bl.a er brukt i noen andre konstruksjoner og håpløst å få tak i.
    Vis vedlegget 649901

    Det var foresten en tidligere tråd om 2.5s og hva man kunne finne på med kabinettene

    Planen denne gangen var satori tw29r diskanten og 2x seas er18rnx bass/mellomtoner.
    Kabinetter er 2delt. En lukket del på 12l og en bassrefleks på 32l. Her har jeg lekt endel med forskjellige simuleringsverktøyer og 32l (totalt) for 2x seas er18rnx kunne virke veldig bra.

    Vis vedlegget 649903

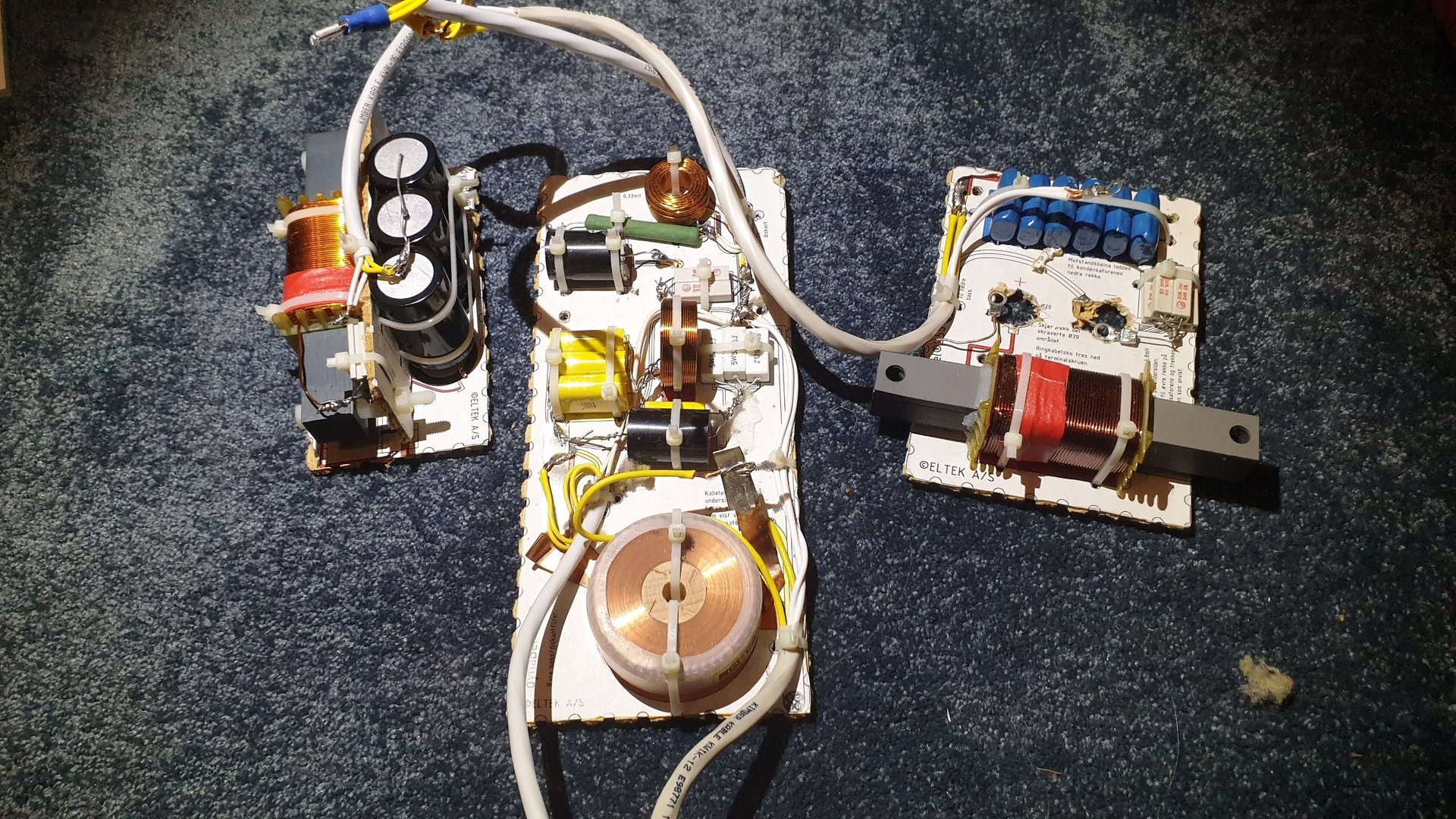

    Orignal delefilter for en HT
    Vis vedlegget 649904

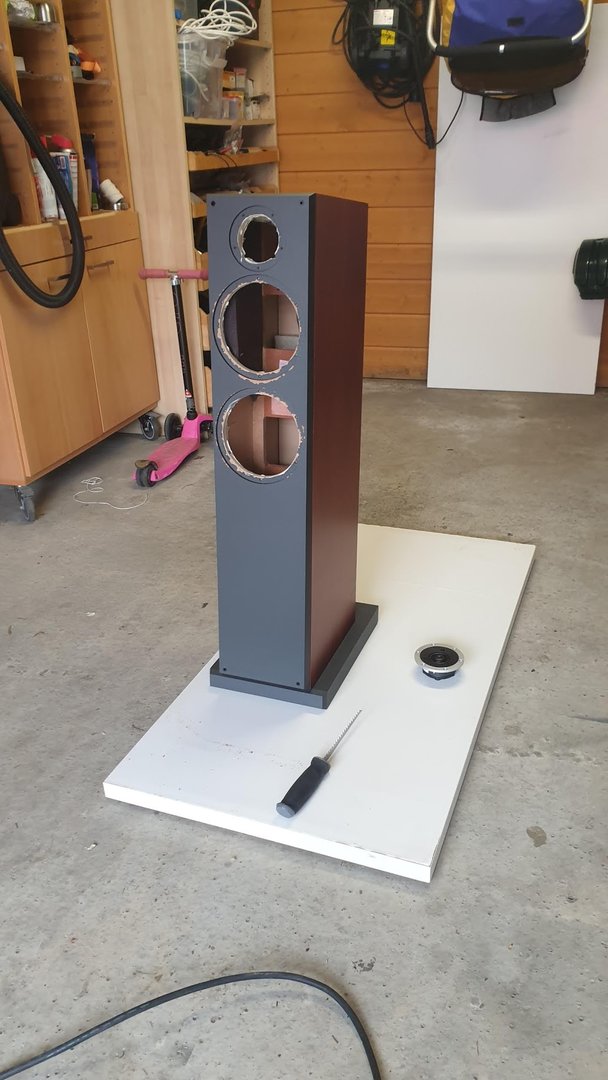

    "Tom" høyttaler
    Vis vedlegget 649905

    Det kommer mer.
    Det skulle vise seg at dette "prosjektet" ikke var helt rett fram og ble ganske tidkrevende egentlig.
    Satori elementer er meget gode, blir bra dette her.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Ja har likt den gjengivelsen fra den diskanten tidligere.

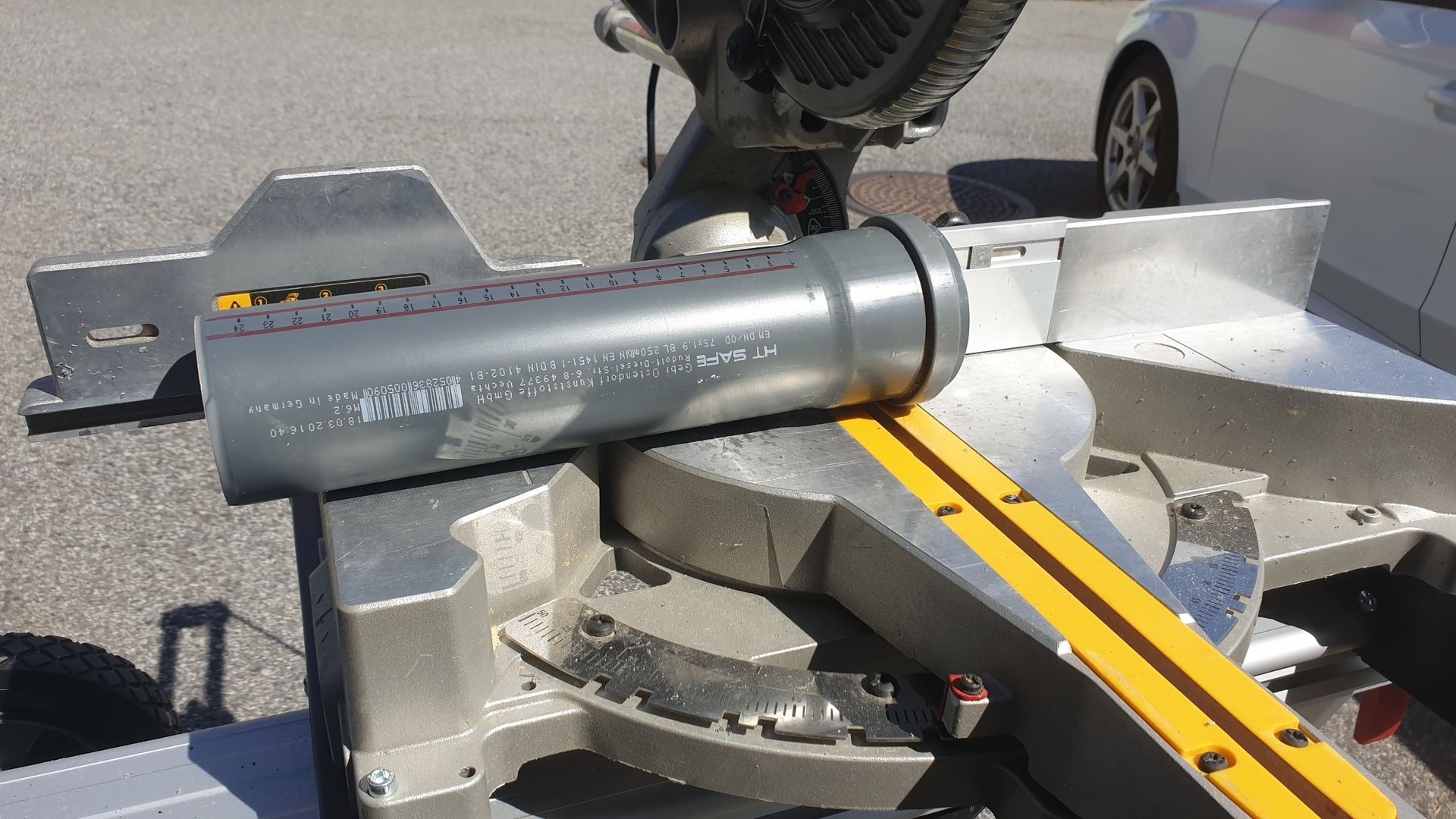

    Foresten, det eneste skikkelige hullboret jeg hadde for hånd var 76mm. Beregnet bassrefleksport var ca 70mm.
    Passende rør fant jeg på megaflis (eks. 30cm lengde). Dette er vanlig rørleggerrør med "muffer". Enden har noe større diameter og måtte pusse opp hullet for å få de til å passe og sitte godt. Drittjobb men ganske enkelt når man teiper fast noe sandpapir rundt hullboret og borrer i vei :)
    Øverste del må fjernes.

    20200626_134054 (1).jpg
    Prøver mange forskjellige lengder og er ikke ferdig med porttuning enda.



    Latentfreak

    Hi-Fi entusiast
    Ble medlem
    15.08.2012
    Innlegg
    187
    Antall liker
    83
    Genialt triks med sandpapir teipet rundt hullborren! For øvrig spennende prosjekt, gøy å lese byggetråder. Stå på :)


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Det var da dags for målinger og beregninger.
    Jeg har ikke noe særlig erfaring med dette men gikk til innkjøp av et focusrite lydkort og en Xonarworks målemic med kalibreringsfil.
    Måtte sette meg godt inn i REW og bruker Vituixcad til delefilter simulering.
    Gikk på en liten smell da jeg kjøpte lydkort med bare en inngang noe som gjør impedansemålinger vanskelig. Fant etterhvert ut at det er også mulig med oscilloscop og noe 3 parts programvare. Har et picoscope som passer fint til akkurat det formålet og lagde en liten "jig".




    Dette var noe kleint :)


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13

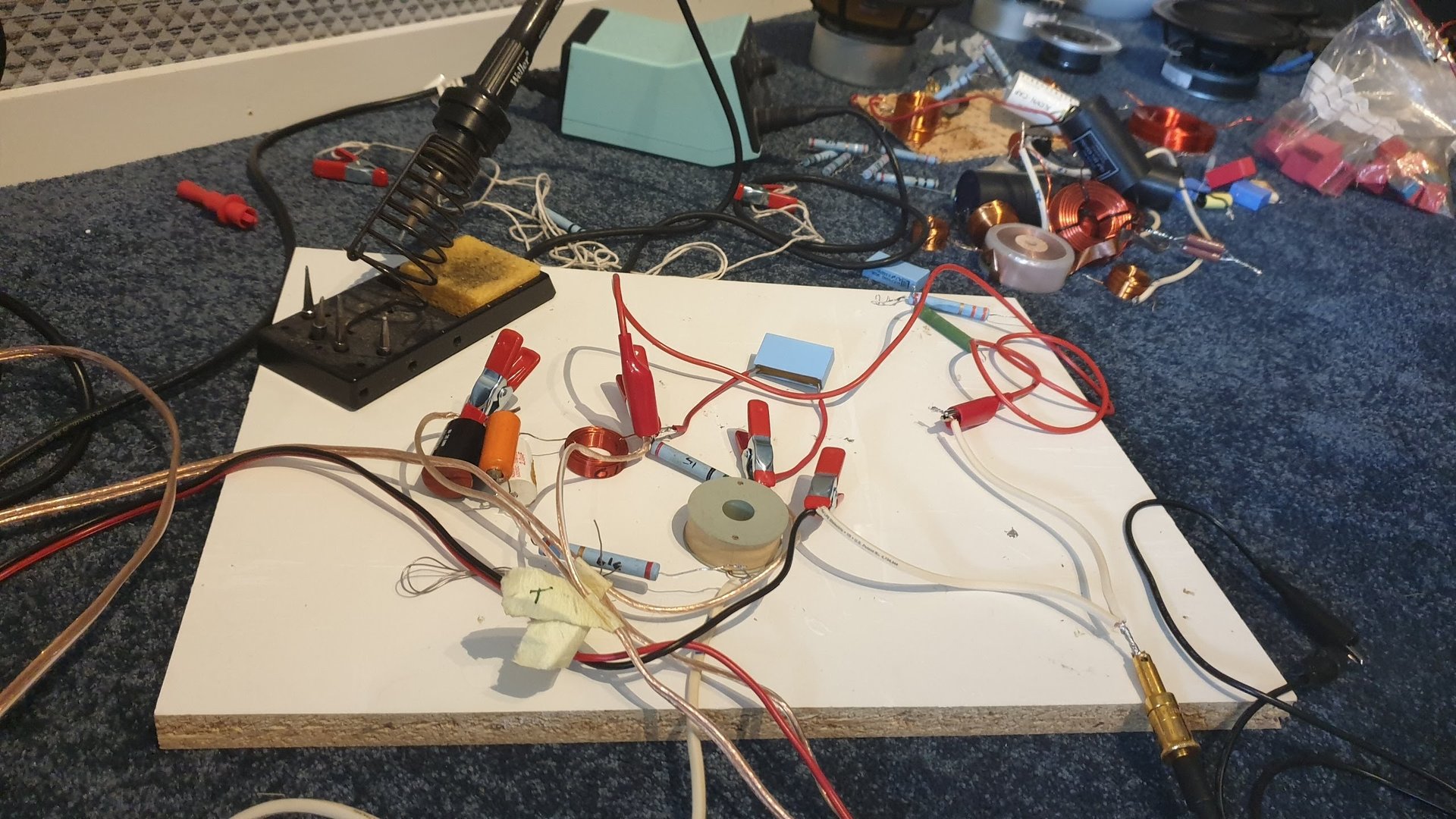

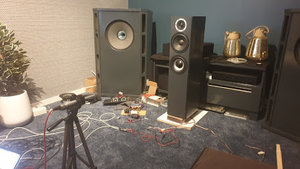

    Først noen forsøk på 2.5veis versjon.
    Faktisk også et par førsøk med en annen Seas alu bass. Ble forkastet etter ei stund.
    Deretter noen forsøk som 2veis. Både basser i parallell og serielt.

    20200619_120321.jpg 20200622_160719.jpg 20200623_150250.jpg 20200622_160731.jpg 20200620_222027.jpg 20200619_215518.jpg

    Ble noen hundre målinger av forskjellig art, ditto mange iterasjoner av delefilter.
    Noe var bra og noe mindre bra.

    Her er faktisk et forsøk jeg trodde jeg var kommet i mål med.
    Faktisk måling og slik det var estimert...(etter mye fram og tilbake). For meg stemte ikke beregnet mot faktisk måling 100%: Dette kan nok skyldes mange ting.


    Så godt som snorrett og det låt bra. Likevel var det noe jeg ikke kunne sette fingeren på.


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    7.445
    Antall liker
    3.297
    Sted
    Lillestrøm
    Torget vurderinger
    2
    En jevn heving fra 100 og ned, gjør mye tror jeg.
    Helt flatt blir som oftest kjedelig.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Du mener jevn senking?
    Har nærmet meg noe mer slik og mye mer lydmessig. Lang historie kort. Skrapet 2veis igjen og tilbake på tegnebrettet med 2.5veis.
    Ingen tilhenger av å gjøre alt mest mulig komplisert.

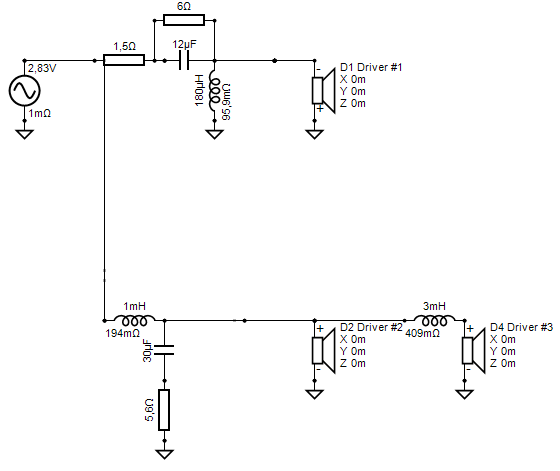

    Her er foreløpig XO etter et uttall itereringer.

    2.5way_2xo XO-schema-1.png

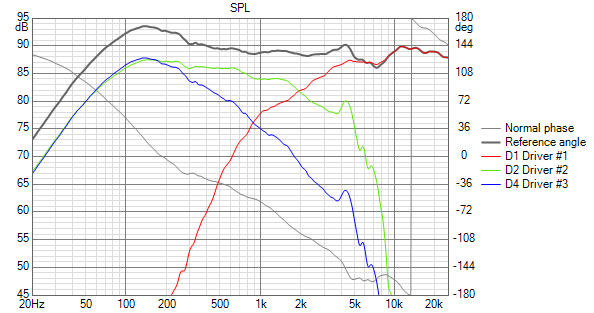

    2.5way_2xo SPL.png
    Estimert


    2.5way_2xo GD+Phase.png
    Fase simulert.

    2.5way_2xo Impedance.png
    Relativt krevende last mellom 100 og 300hz

    En måling i rommet. (glattet)

    Dette låter rett og slett helt supert.


    steinost

    Hi-Fi freak
    Ble medlem
    22.01.2004
    Innlegg
    7.445
    Antall liker
    3.297
    Sted
    Lillestrøm
    Torget vurderinger
    2
    Noen db opp fra 100 og ned til 20hz.
    Så jeg mente det jeg sa, helt flatt i bunnen synes jeg låter tamt.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13

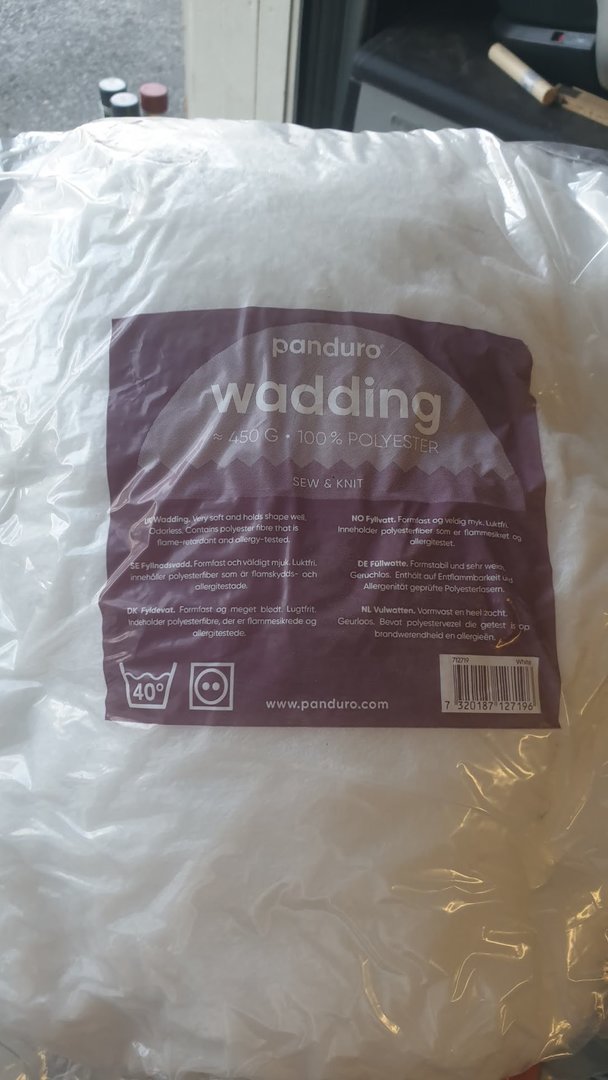

    Har også forsket litt og og testet forskjellig plassering og mengde av innvendig dempemateriale


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13
    Endelig basstuning av port gjennomført. Anser HT som teknisk ferdige. Låter selvsagt sublimt:) 12 cm 75mm diameter.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    18.593
    Antall liker
    4.540
    Sted
    Lørenskog
    Torget vurderinger
    13

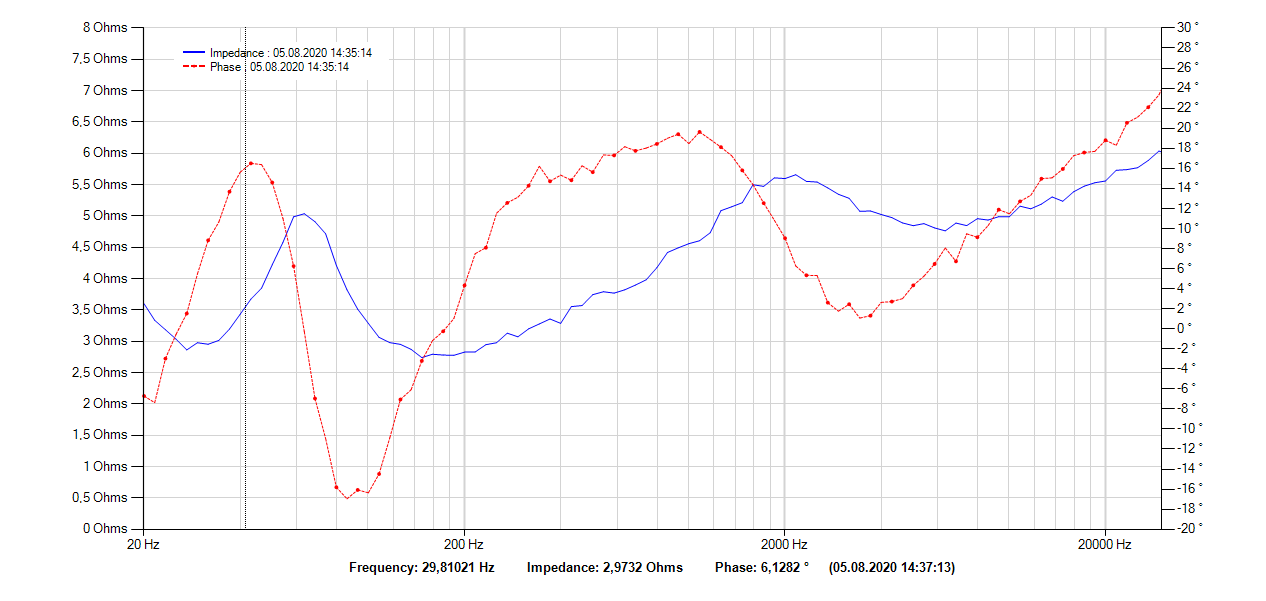

    Et impedansesveip idag. Viser målt impedanse og fase.
    Tipper under 3ohm faktisk (som estimert)



    2.5way_2xo Impedance.png

    Kun bittelitt endring ift. sist.
    2.5way_2xo XO-schema-1.png

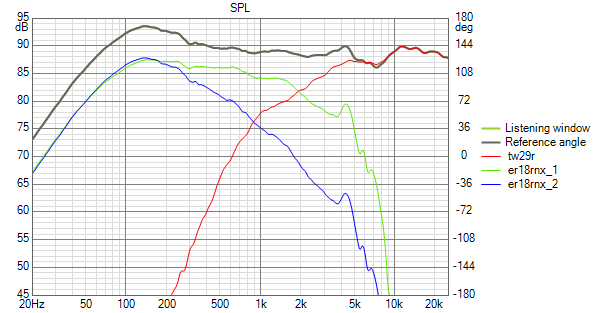

    Estimert SPL. Forsøkt "Harman kurven".. Og de funker.
    2.5way_2xo SPL.png

    De spiller bare helt supert.
