Da har jeg kosa meg med kalkulator, loddebolt og div andre verktøy 8)

Ikke helt ferdig enda men det hjelper seg, den spille i hverfall.



maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
Klikk på bilde så finnes det mer informasjon.
Blir oppdatert etterhvert som arbeidet skrider frem.

Kretsen er en videreutvikling av RuStAs (Hovedoppgava på HIT)

Er det noen som har tips om forbedring så tar jeg i mot tips med åpene armer :D


jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
2.575
Antall liker
409
Sted
NO-6600
maxmekker_com skrev:
Er det noen som har tips om forbedring så tar jeg i mot tips med åpene armer :D
Hva ønsker du å forbedre da?

Jan E.


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
jane skrev:
Hva ønsker du å forbedre da?
Er alltid noen som har noe lure tips å komme med, det meste kan forbedres.
Og en kan lære noe nytt når man får tips.
Selv har jeg sett meg blind foreløpig.


VegardW

Hi-Fi freak
Ble medlem
08.02.2007
Innlegg
3.424
Antall liker
1.418
Sted
Kolsås
Torget vurderinger
4
Hei max
Flott chassis.artig at dere fikk lov til å leke med rør på høyskolen.er du i departementet for radikal kirurgi eller optimalisering av konstruksjon med mindre inngrep ?


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
Er åpen for det meste både radikalt og mindre kirrurgi ;D

Har ett chassis til liggende som jeg ikke har begynt på enda :p
Men det neste har jeg vurdert å bruke KT88 rør på.

Ja vi var heldige som fikk leke med rør på høgskolen, det prosjektet ligger her

Slik så den ut.

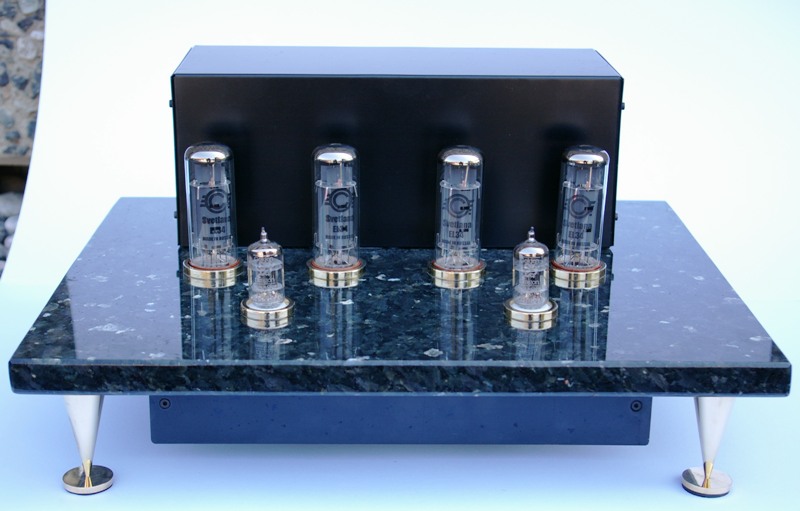

Astri her på forumet laget en utgave i stein som ble utrolig pen(vedlegg).


Vedlegg

Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.499
Antall liker
625
Sted
Stavanger
Torget vurderinger
75
Jeg ville oppdatert strømforsyningen først! Både B+ (HT) og bias spenninger kan lett filtreres bedre, helst med choke, for ikke å tape for mange volt.

Arne K


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
Jeg har ikke høyere HT på den trafoen jeg har nå.
Men blir å bestille meg en ny med høyere spenning senere.
Har slakta gamle skoleprosjektet og brukt trafoer og rør derfra.

forslag til ny HT?


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.437
Antall liker
2.460
Sted
Kongsberg
Torget vurderinger
18
Har du gode grunner til å velge så lite som 1H?
Jeg ville 5-doblet. Minst.


VegardW

Hi-Fi freak
Ble medlem
08.02.2007
Innlegg
3.424
Antall liker
1.418
Sted
Kolsås
Torget vurderinger
4
Hm en ny trafo en choke litt småtteri til så har du deler til en annen amp .B-)
Hva med å gå løs på ole brum ikke la ham gjemme seg bak feedback : jeg mener å huske fra oppgaven deres at dette dyret fikk dere ikke temmet. Fant dere årsaken ?
Er det en ltp splitter ? I tilfelle er jo en ccs et enkelt inngrep som gir god valuta for penga .


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.499
Antall liker
625
Sted
Stavanger
Torget vurderinger
75
Audiomix skrev:
Har du gode grunner til å velge så lite som 1H?
Jeg ville 5-doblet. Minst.
Jeg ville også valgt større...det var bare et klipp jeg fant i farten...
Men med for stor induktans, vil du miste mer spenning, og den var ikke så
høy i utgangspunktet.

Arne K


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
vega65 skrev:
Hva med å gå løs på ole brum ikke la ham gjemme seg bak feedback : jeg mener å huske fra oppgaven deres at dette dyret fikk dere ikke temmet.
Har lagt inn feedback og det fungerer fint, hva tenker du på med ikke temmet?

vega65 skrev:
Er det en ltp splitter ? I tilfelle er jo en ccs et enkelt inngrep som gir god valuta for penga .
Mulig jeg spør dumt men hva er ltp splitter?
ccs har jeg vurdert men ikke testa skikkelig, har prøvde med en lysdiode og noe slikt men ble ikke fornøyd.
Må vel hive på en transistor styring tipper jeg.

Det jeg gjerne ville ha minsket enda mer er støy fra glødinga, er ikke mye nå men er det helt stille kan man høre det suser litt i høytaleren.

noen som har tips på hvor man får choke til vettug pris ? har sett etter en i området 5-15H.

Neste trafo jeg bestiller havner vel i området ca 450V tipper jeg.

RH

edit: glemte SKJEMA og ligger også på hjemmesiden min.


jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
2.575
Antall liker
409
Sted
NO-6600
maxmekker_com skrev:
glemte SKJEMA og ligger også på hjemmesiden min.
Det er egentlig mye jeg ville ha gjort med en slik forsterker.

Split-load er en grei fasevender men den har sine begrensninger når den i tillegg også skal fungere som driver. (hint: søk på Williamson og se hvordan han løste dette).

Skal du bruke KT88 eller tilsvarende bør du senke verdiene på R24/R25 slik at du ikke tryner på termisk runaway.

C12 kan du kutte ut, den skaffer deg ikke annet enn trøbbel. Hvorfor i all verden innføre en 33Hz pol i feedbackloopen?

Kjører du utgangstrinnet i pentode eller UL modus? På skjemaet er det blanding: det står 40% UL men g2 er koblet til VSS.

Hva er R13, hvis det er en gridstopper er den plassert feil.

R3 (68k) i parallell med R5 (10k) er alt for lav last for 12AX7 (rp=~60k). Hva er vitsen med å bruke 12AX7, som har et potensial på A=100x100, for så å dynge på med feedback i inngangstrinnet?


Jan E Veiset


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
Har sett på ebay ja, men frakten er dyr så hadde vært greit med noen her på berget som selger.
1,5H er litt liten synes jeg ::)

Men takk for tipset :D


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
C12 har feil verdi på tegninga :-[ sitter en 15uF der.

Hadde ikke riktig trafo i Multisim, men kjører den som UL 40% og rør er EL34.

R13 sitter riktig plasert direkte på Grid og ikke slik som på tegninga.
Ting har gått litt skeis når jeg satt og tegna den natta, men det står på hjemmesiden min att skjema ikke er 100%
Ser ut som jeg må ta en lite oppfrisking på det relativt kjapt ja :-\

12AX7 er brukt pga det var de jeg hadde liggende i hylla, og dem var nye.

Det jeg i hovedsak har gjort er å legge på en preamp på den gamle prosjektoppgava vår.
Så det har blitt litt liming her og der.

Som jeg sa tidligere tar gjerne i mot tips og her kommer det på løpende bånd :D
Har gjort feil før jeg og kommer sikkert til å gjøre det igjen ;D


jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
2.575
Antall liker
409
Sted
NO-6600
maxmekker_com skrev:
Har sett på ebay ja, men frakten er dyr så hadde vært greit med noen her på berget som selger.
Hammond er et greit valg når det gjelder choker. De er relativt rimelige og gjør det de skal (en plass i området 5-10H er et fornuftig valg i en PP-forsterker).
Motron er forhandler for Hammond i Norge.

Ellers har Demostenes også et utvalg av billige choker:
http://rorprat.com/2/sokRes.asp?Kode=530&Type=&Send=S%F8k&newsearch=true

PSUD II er et OK verktøy for å simulere diverse strømforsyninger.
http://www.duncanamps.com/psud2/index.html

Jan E Veiset


VegardW

Hi-Fi freak
Ble medlem
08.02.2007
Innlegg
3.424
Antall liker
1.418
Sted
Kolsås
Torget vurderinger
4
Det jeg tenkte på og som ble litt klønete formulert er støyen som uten feedback var for høy .jeg tenkte at det kunne være smart å finne årsaken og kurere den i stedet for å dempe symptomene .ltp splitter er long tailed pair splitter .den ville kunne forbedres med en ccs i stedet for katode motstanden .hvorfor beholde fase splitter i driver trinnet ? Til det være noe å hente på å flytte splitteren til inngangs trinnet og splitte mens signalet er lite ?


jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
2.575
Antall liker
409
Sted
NO-6600
maxmekker_com skrev:
12AX7 er brukt pga det var de jeg hadde liggende i hylla, og dem var nye.
Istedenfor 12AX7 ville jeg brukt et mer passende rør i inngangstrinnet. Tenk over det: hvor mye forsterkning trenger du egentlig her? I alle fall ikke 100x100 som 12AX7 har muligheten for. En plass rundt 10 høres mer fornuftig ut, hvis du kjører effektsteget med 20dB NFB er rundt 10x gain i inngangstrinnet et utgangspunkt. Velg et rør som i utgangspunket har høy linearitet så slipper du tullet med lokal feedback. Et godt valg ville være 1/2 6SN7, 6CG7/6FQ7 eller E80CC. Hvis du går for single trioder er både 6J5, 6R7 og 6SR7 gode valg (de to sistnevnte er betydelig rimeligere enn de andre, jeg bruker disse rørene i mange sammenhenger, senest her: http://www.veiset.net/PP66/).

Jan E Veiset


maxmekker_com

Hi-Fi interessert
Ble medlem
03.12.2008
Innlegg
91
Antall liker
18
Sted
Stathelle
Da har jeg endelig fått pusla litt mer på ampen min.

Spiller pent og utsende er jeg fornøyd med 8)














Ludo

Hi-Fi freak
Ble medlem
08.08.2008
Innlegg
2.652
Antall liker
76
Sted
Sandefjord
Torget vurderinger
1
Oisann, her har det skjedd ting. Denne var flott, bra jobba :)

Finnes det noen spec på den og gjerne noen innside-bilder ;)
