    Hei :)
    Ser jo aldeles strålende ut ! Fortell mer, og flere bilder, innvortes og utvortes !
    Mvh.
    Johnny


    carisma

    Hi-Fi freak
    Ble medlem
    25.12.2014
    Innlegg
    1.481
    Antall liker
    880
    More pictures [emoji106]

    Sent fra min XT1572 via Tapatalk


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57

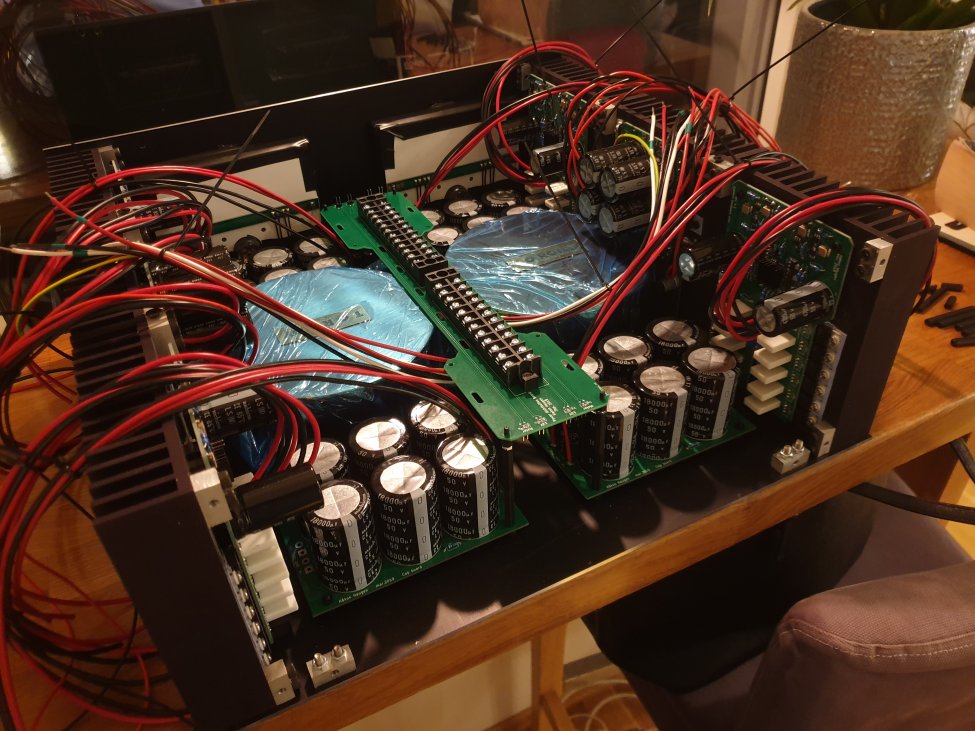

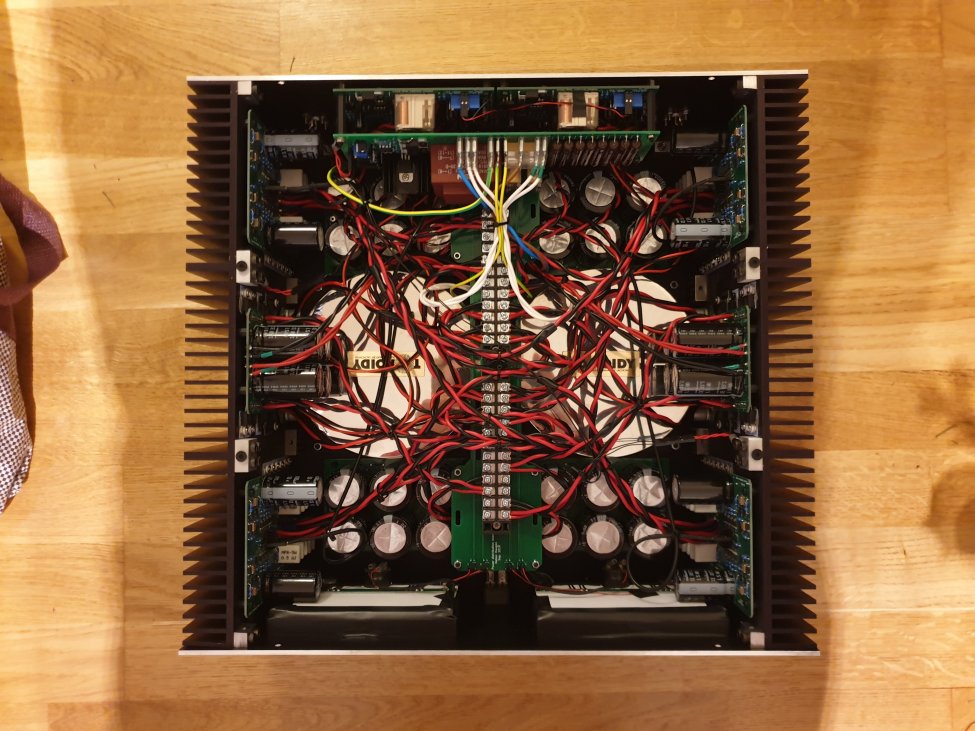

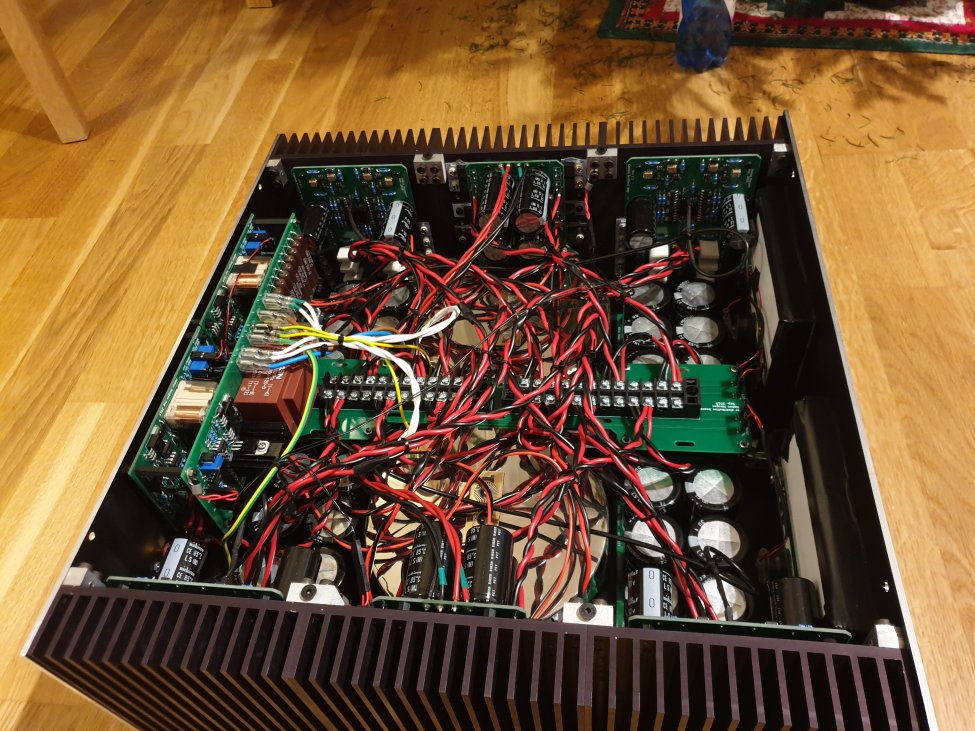

    Under panseret er:
    -ett kontrollkort som kontrollerer to 400 VA transformatorer med myksterter og slår av forsterkeren ved høy temperatur (og på igjen etter at den har kjølt seg ned 10C)
    -De to transformatorene har til sammen fire 25 V sekundærviklinger.

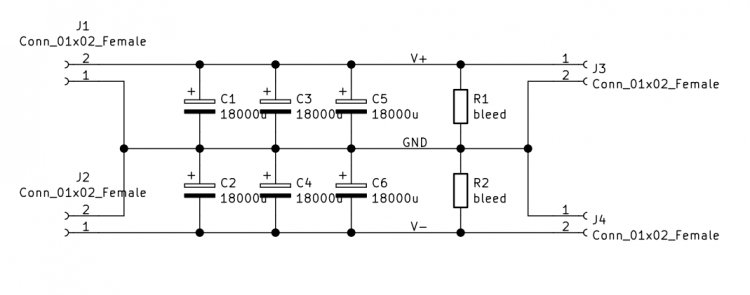

    -Hver trafo forer to likeretterbroer/kondensatorbanker på +/-35 V
    -Disse spenningene lineærreguleres til +/-30 V
    -De regulerte spenningene forsyner 4 forsterkere som benyttes diffrensielt
    -Forsterkerenes utgang går så til effektmålere og utgangsbeskyttelse som beskytter mot DC på utgangen
    -Effektmålerene måler diffrensielt på utgangen og har en log forsterker som driver målerene i front

    De fire forsterkerene har strømtilbakekobling og 50 ohms inngang - akitekturen er inspirert av de meget kjappe THS3001 operasjonsforsterkerene til TI.

    Hele sulamitten veier 23 kg

    Sist redigert:

    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57

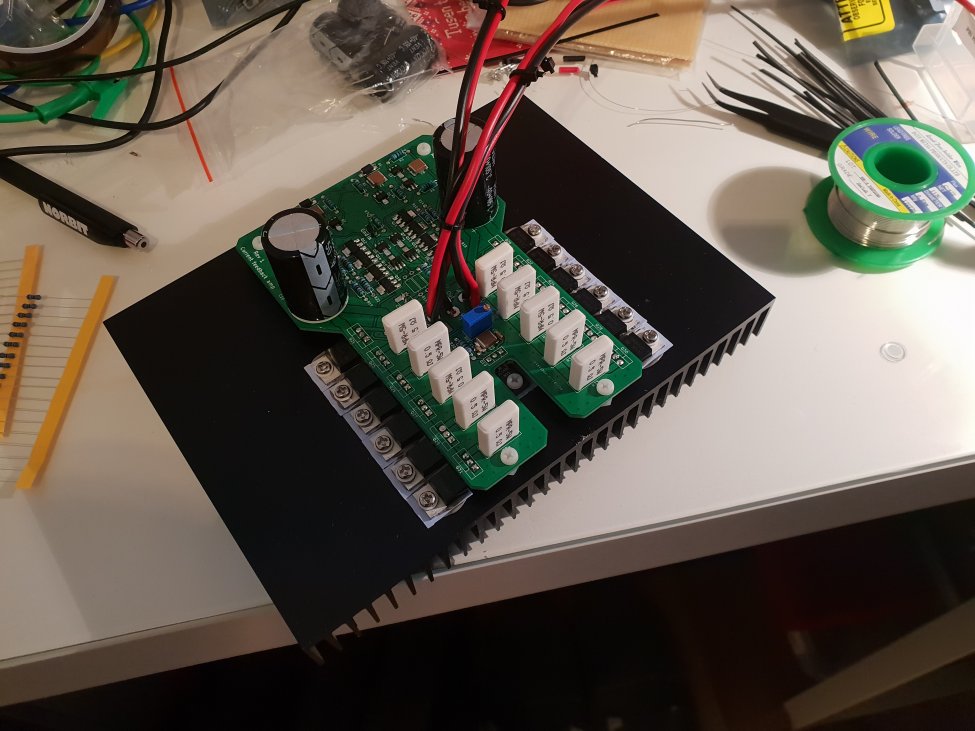

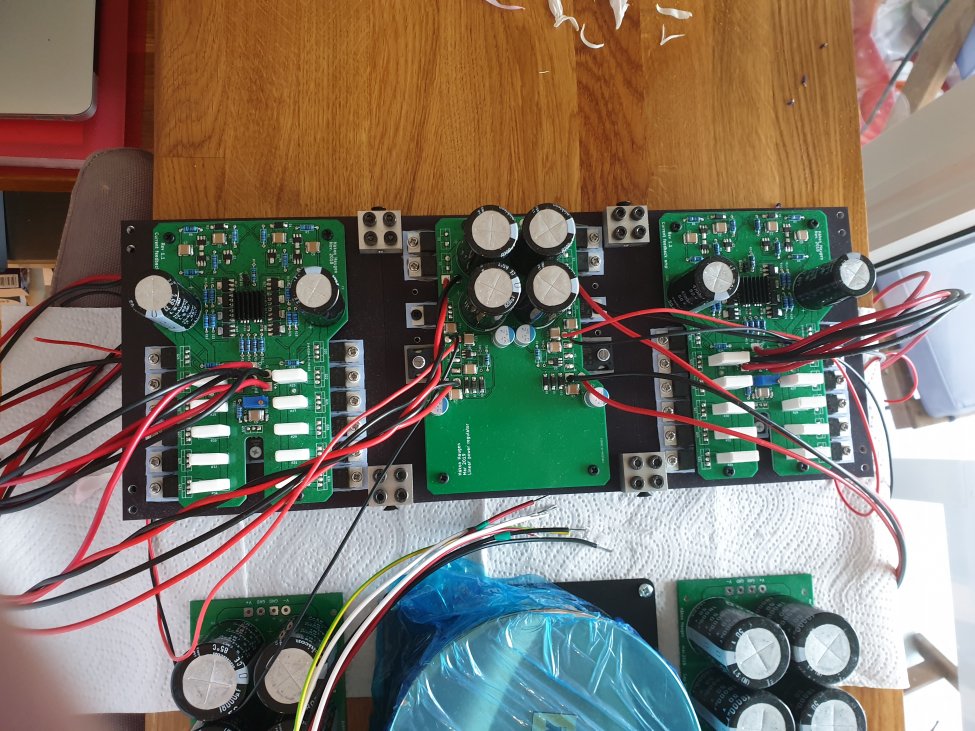

    en kanal
    de to forsterkerene på hver sin side og likeretter/lineærregulator som forsynerer begge forsterkerene.

    Leverer til sammen 300 W inn i 4 ohm

    Sist redigert:

    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57


    Gjenging av kjøleribber designet for å gå 1/3 av sideveggene på forsterkeren
    Er emachieneshop som freste og elkoserte dem


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57

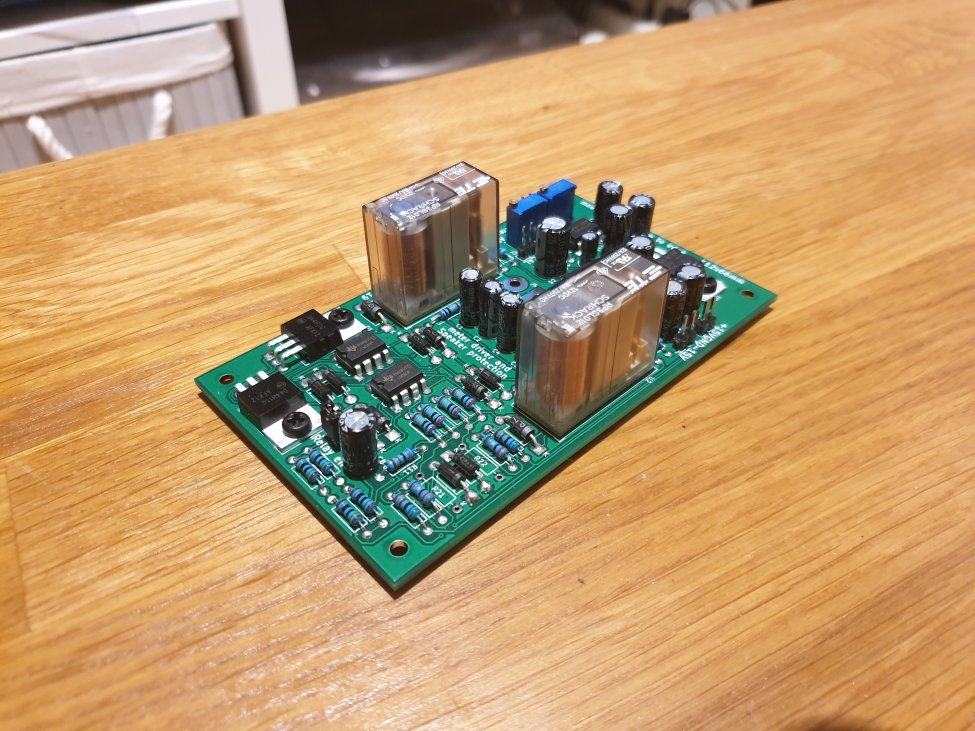

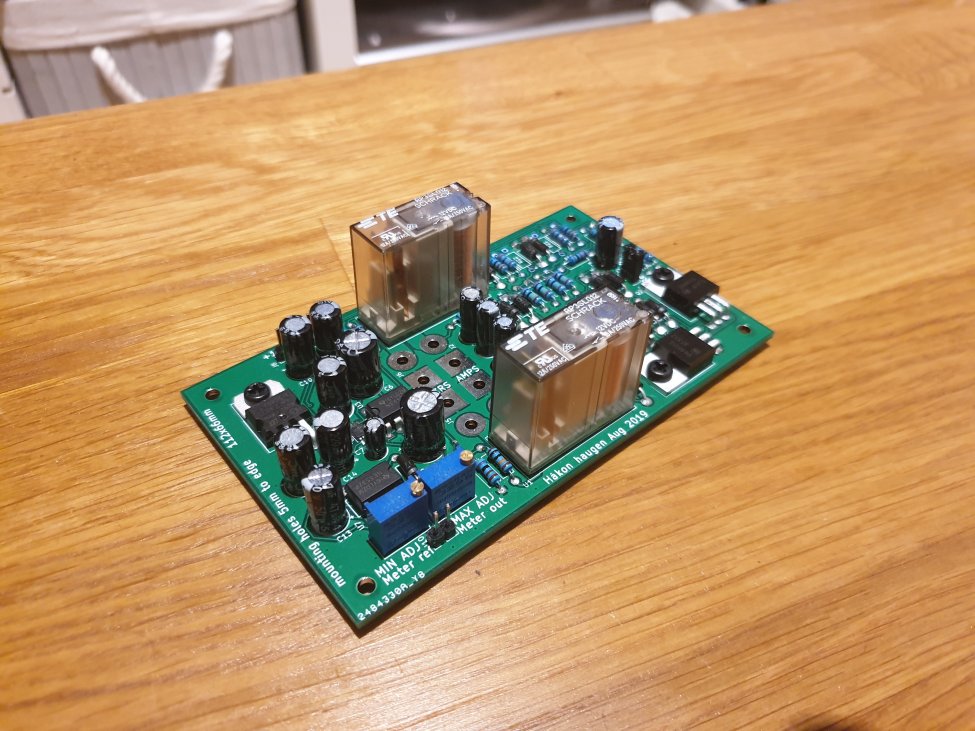

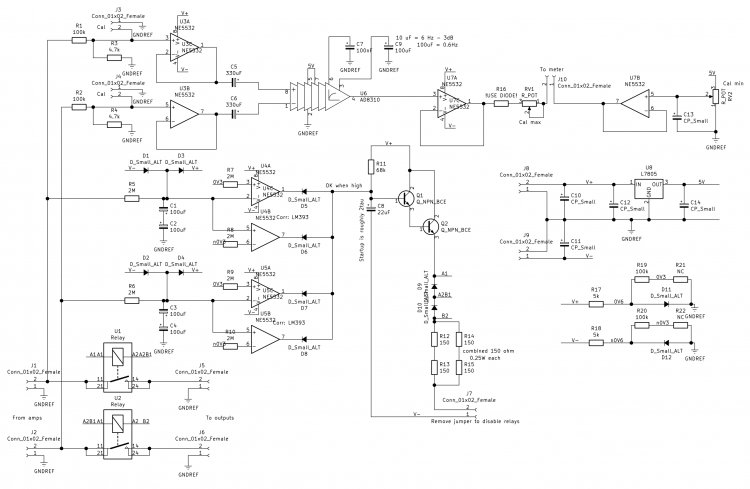

    Utgangskort med effektmåling (egentlig bare spenningsmåling med diffrensiel log-amp - AD8310) og DC beskyttelse siden hele forsterkeren er DC-koblet


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57

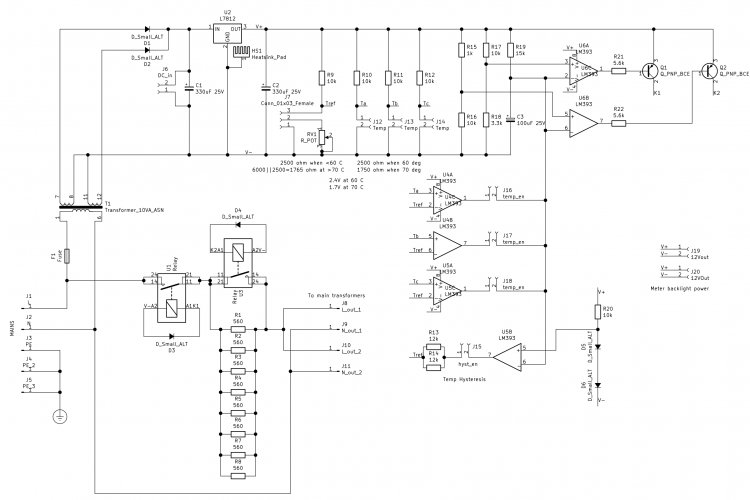

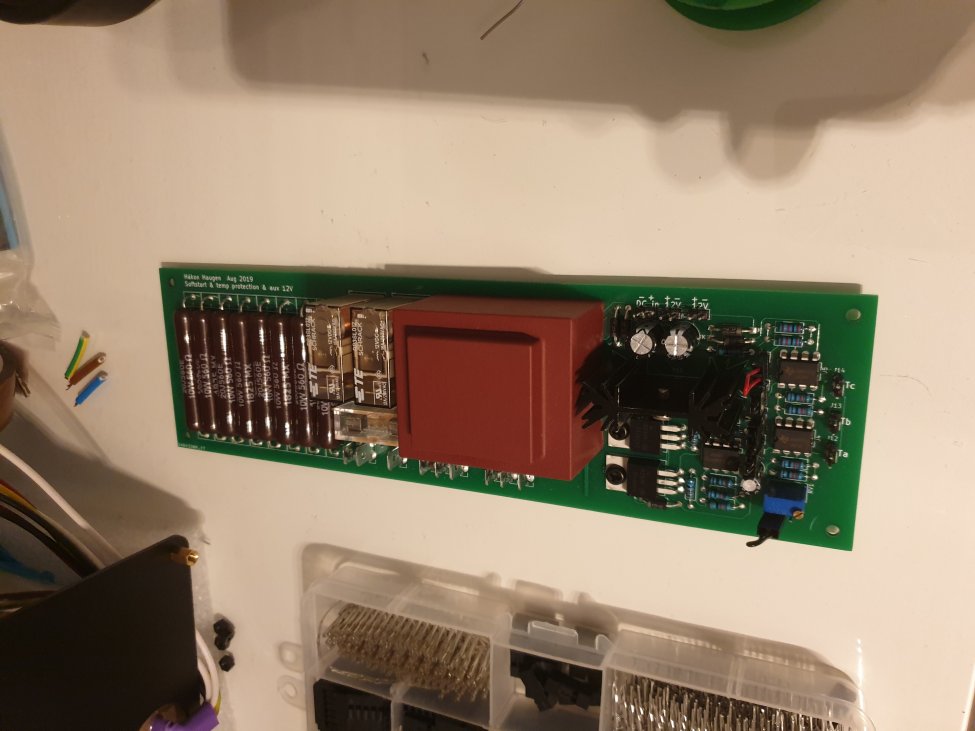

    Kontrollkort
    har housekeeping forsyning og driver baklysene på effektmetrene
    Har myksterter til trafoene
    Har temperaturværn med automatisk hysterese


    HuaweiP9

    Hi-Fi entusiast
    Ble medlem
    01.07.2018
    Innlegg
    104
    Antall liker
    15
    veldig snasent! Er dette ett diy kit? eller har du gjort design og kalkulasjoner selv?


    HAREPUSEN

    Overivrig entusiast
    Ble medlem
    04.11.2009
    Innlegg
    1.072
    Antall liker
    298
    Sted
    telemark
    Torget vurderinger
    2
    Kult og gjennom ført prosjekt .Er den egen komponert ?


    Halair

    Overivrig entusiast
    Ble medlem
    10.10.2014
    Innlegg
    939
    Antall liker
    819
    Sted
    Sandefjord
    Her er det mye selvgjort, design av kretskort og alt :) Virkelig lekkert :cool:


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57
    Takker!

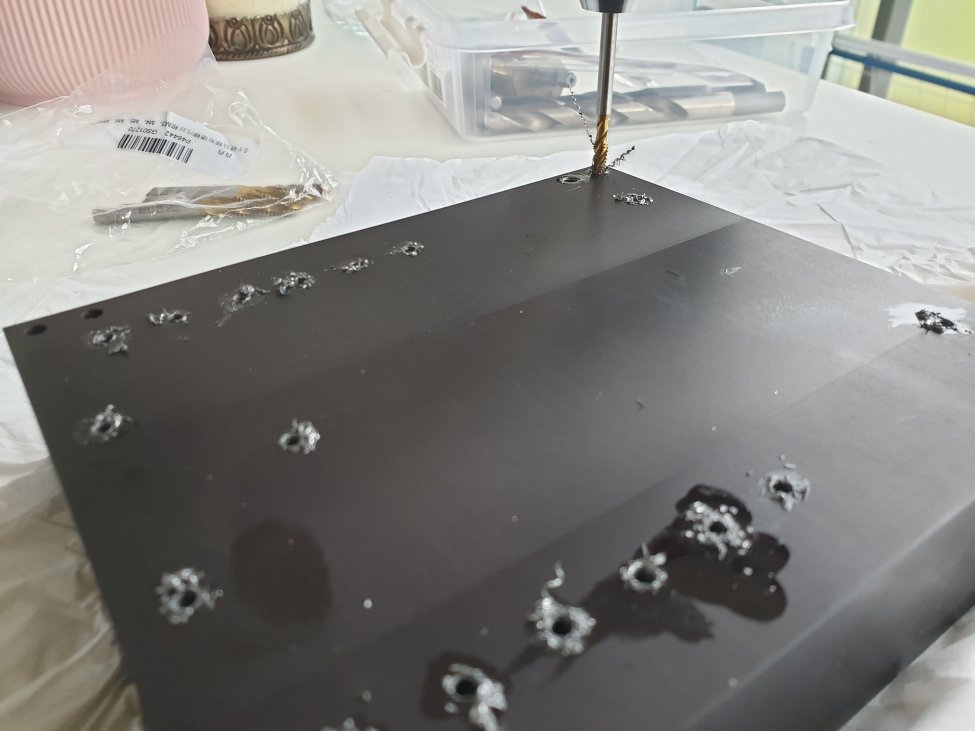

    Er ikke et kit nei har designet alt selv. PCB-ene er laget på generiske kinesiske produsenter, kjøleribber designet jeg og fikk laget av emachieneshop, kabinettplatene designet jeg selv og fikk laget på Schaffer (front panel designer)

    Arkitekturen i forsterkerene er en del inspirert av THS3001 riktig nok


    HAREPUSEN

    Overivrig entusiast
    Ble medlem
    04.11.2009
    Innlegg
    1.072
    Antall liker
    298
    Sted
    telemark
    Torget vurderinger
    2
    Takker!
    Er ikke et kit nei har designet alt selv. PCB-ene er laget på generiske kinesiske produsenter, kjøleribber designet jeg og fikk laget av emachieneshop, kabinettplatene designet jeg selv og fikk laget på Schaffer (front panel designer)

    Arkitekturen i forsterkerene er en del inspirert av THS3001 riktig nok
    Nice Kan du si noe om topologien til ampene og regulatoren ?Regulerer du driver og power separat ?


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57

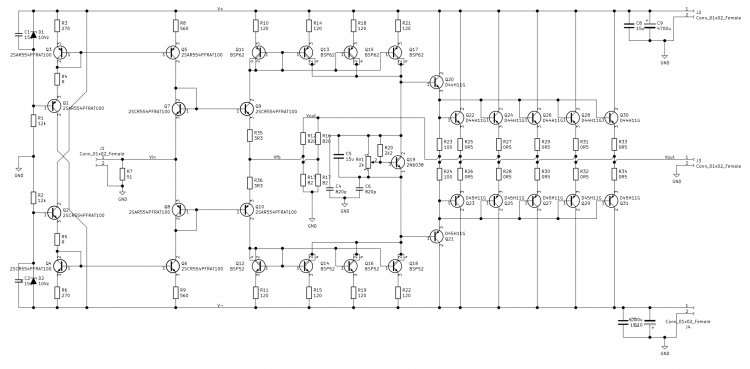

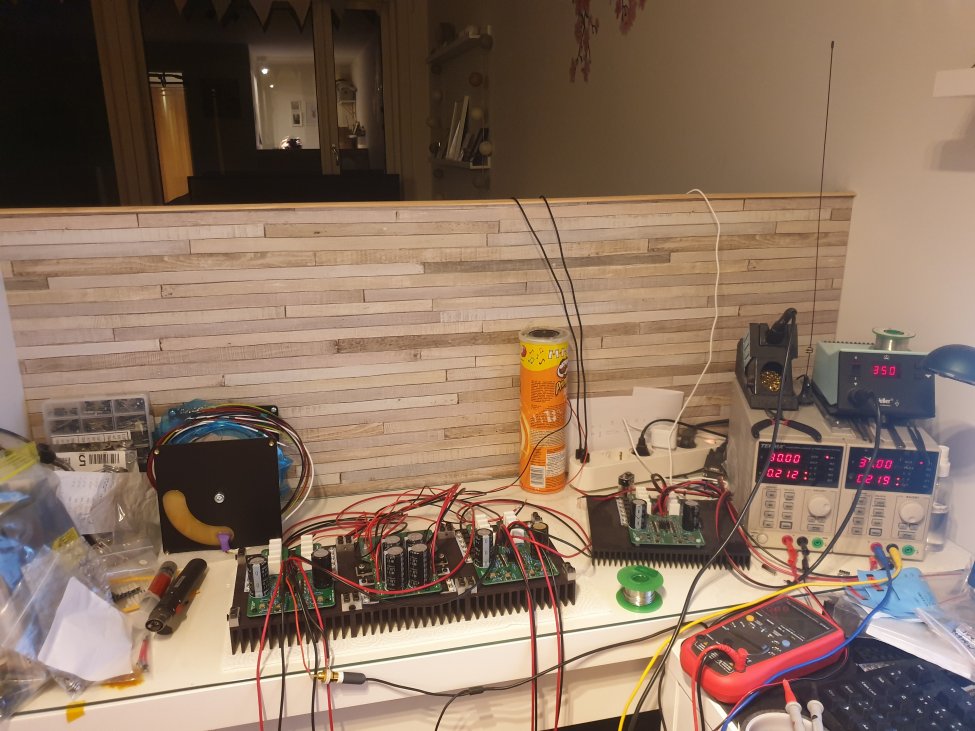

    Forsterkerene er current-feedback og drives på +/-30 V. to og to jobber diffrensielt. Det for at jeg kan få høyere effekt imens jeg kun trenger å hanskes med relativt lav spenning samtidig som det fjerner commonmode støy.

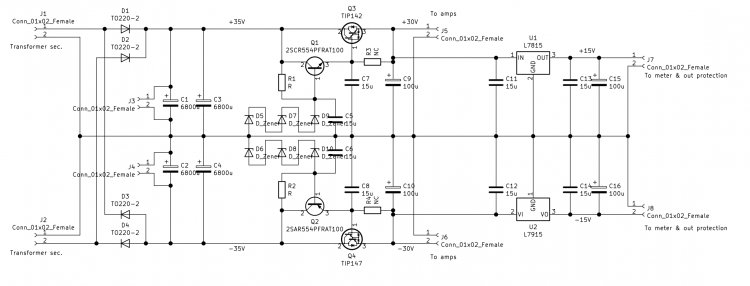

    Regulatorene er veldig enkle lineærregulatorer uten feedback som har en zener-referanse. driver og power går på samme rail i forsterkerene.


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57

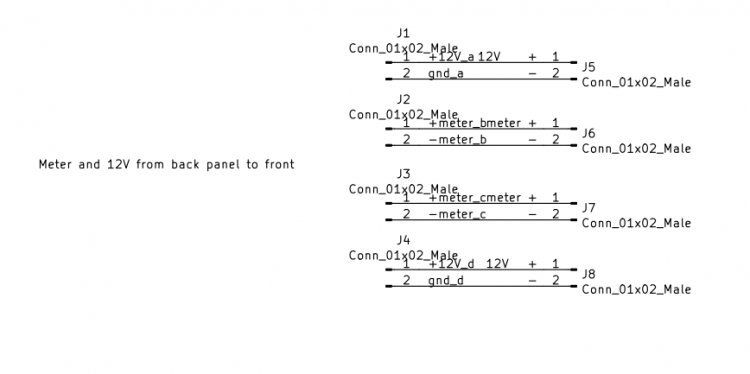

    Skal legge ut skjema etter hvert når jeg får notert ned alle komponentverdier da ikke alle er oppdatert per nå. :)


    HuaweiP9

    Hi-Fi entusiast
    Ble medlem
    01.07.2018
    Innlegg
    104
    Antall liker
    15
    Takker!
    Er ikke et kit nei har designet alt selv. PCB-ene er laget på generiske kinesiske produsenter, kjøleribber designet jeg og fikk laget av emachieneshop, kabinettplatene designet jeg selv og fikk laget på Schaffer (front panel designer)

    Arkitekturen i forsterkerene er en del inspirert av THS3001 riktig nok
    imponerende. rett og slett.

    om jeg kan spørre, benyttet du online info, i så tilfelle hvilke sider?


    haugenmetoden

    Medlem
    Ble medlem
    04.01.2020
    Innlegg
    21
    Antall liker
    57
    Takker!
    Er ikke et kit nei har designet alt selv. PCB-ene er laget på generiske kinesiske produsenter, kjøleribber designet jeg og fikk laget av emachieneshop, kabinettplatene designet jeg selv og fikk laget på Schaffer (front panel designer)

    Arkitekturen i forsterkerene er en del inspirert av THS3001 riktig nok
    imponerende. rett og slett.

    om jeg kan spørre, benyttet du online info, i så tilfelle hvilke sider?
    Online sider? Sån typ til produksjon/design?
    Har brukt KiCad til pcbdesign : https://kicad-pcb.org/
    Front panel designer til aluminiumspanel: https://www.frontpanelexpress.com/downloads/front_panel_designer/?no_cache=1
    emachieneshop til kjøleribbene : https://www.emachineshop.com/
    mye av PCBene er fra JLC: https://jlcpcb.com/
    THS3001 datablad : http://www.ti.com/lit/ds/symlink/ths3001.pdf

    Angående THS3001 som jeg har hentet en del inspirasjon fra:
    THS3001 er en operasjonsforsterker med høy båndbredde og lav forvregning som følge av strømfeedback (som ikke gir et fast produkt av båndbredde og forsterkning slik det er i en op-amp med klassisk spenningsfeedback) Har jobbet en del med den operasjonsforsterkeren og tenkte at kanskje de egenskapene kunne vært kult å prøve strømfeedback i en audioforsterker - og det funket bra! - skal sies at kretser med strømfeedback har stort sett lavere åpen-sløyfe forsterkning og har sett meg nøtt til å ha lav inngangsmotstand (50 ohm).


    Armand

    Bransjeaktør
    Ble medlem
    13.08.2005
    Innlegg
    1.596
    Antall liker
    2.321
    Sted
    Kongsberg
    Veldig kult :) :)

    jeg er jo meget spent på hvordan denne virker. Kan du fortelle mer om arkitekturen?


    Balle Clorin

    Hi-Fi freak
    Ble medlem
    19.06.2012
    Innlegg
    4.257
    Antall liker
    2.207
    Torget vurderinger
    1
    jøye meg du har virkelig peiling og strålende håndtverk


    Terje-A

    Hi-Fi freak
    Ble medlem
    16.05.2013
    Innlegg
    9.868
    Antall liker
    4.542
    Sted
    Værlesanden
    Torget vurderinger
    15
    Gratulerer med et imponerende stykke arbeid. Moro å se at noen virkelig har kompetanse og deler med oss alle sammen:)


    motoren

    Æresmedlem
    Ble medlem
    13.01.2007
    Innlegg
    14.302
    Antall liker
    11.432
    Sted
    Flekkefjord
    Torget vurderinger
    22
    Dette ser virkelig bra ut og så kult at du har fått med vu metre :) Flinke kar er du
