    Startede med en 2 vejs Jbl
    Er nu endt i en 3 måske snart 4 vejs system fra Jbl .

    Er nu i gang med at renoverer JBL 5644 . Håber de bliver sat op inden jul ;)

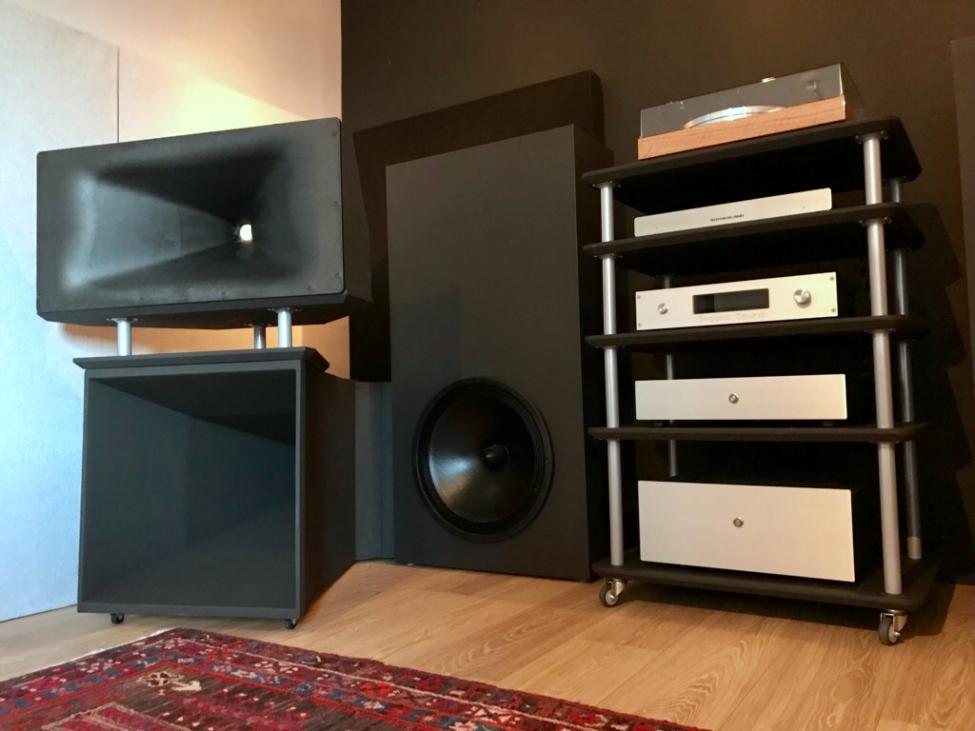

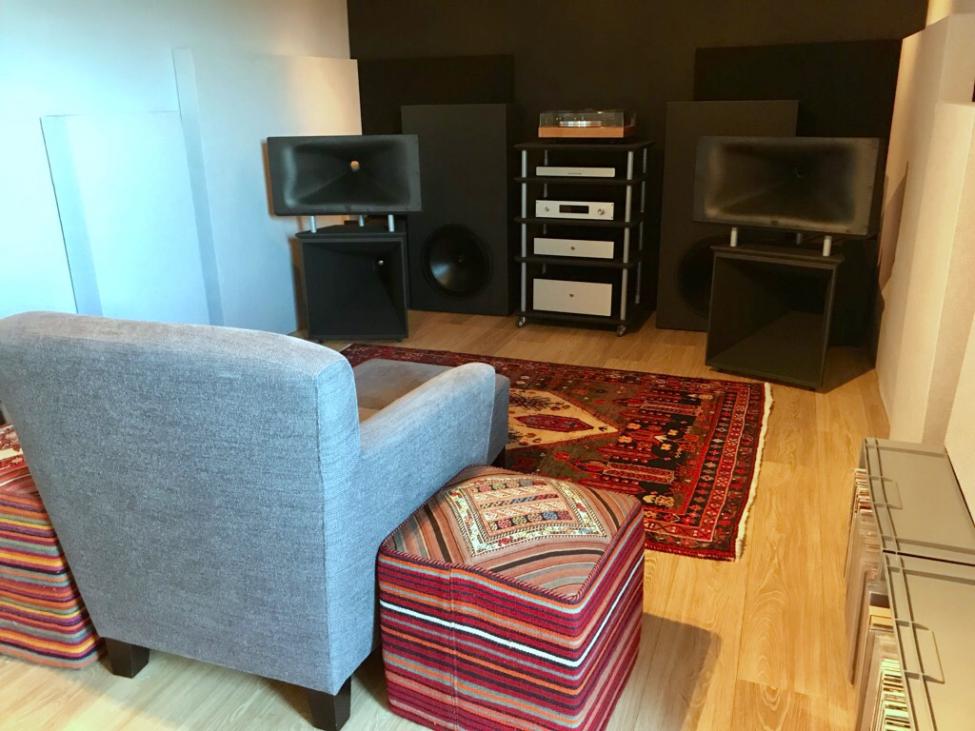

    Så blev det et sæt 3 vejs :)

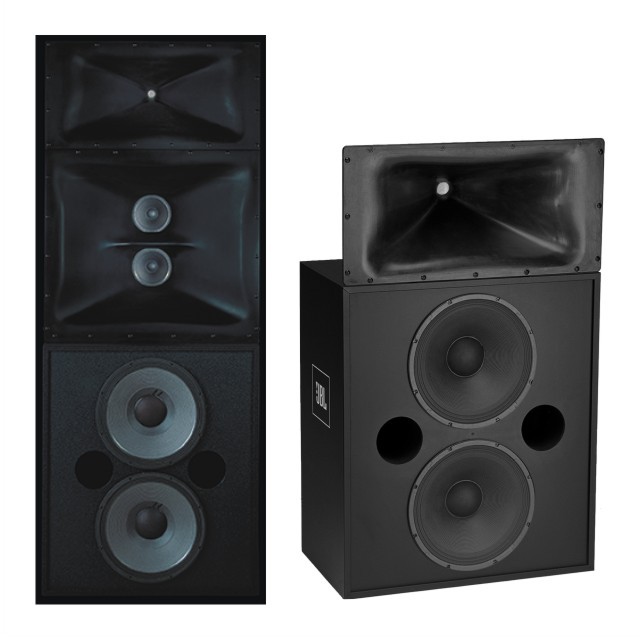

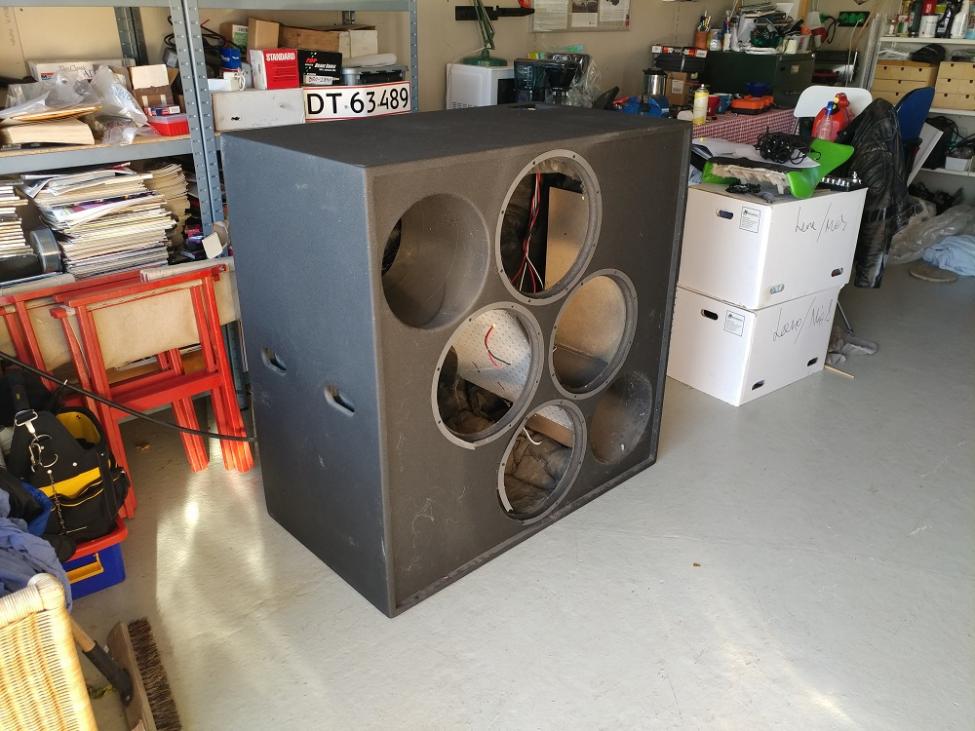

    Har haft dem siden 2014. Fik så et god tilbud om dette bas modul JBL 5644

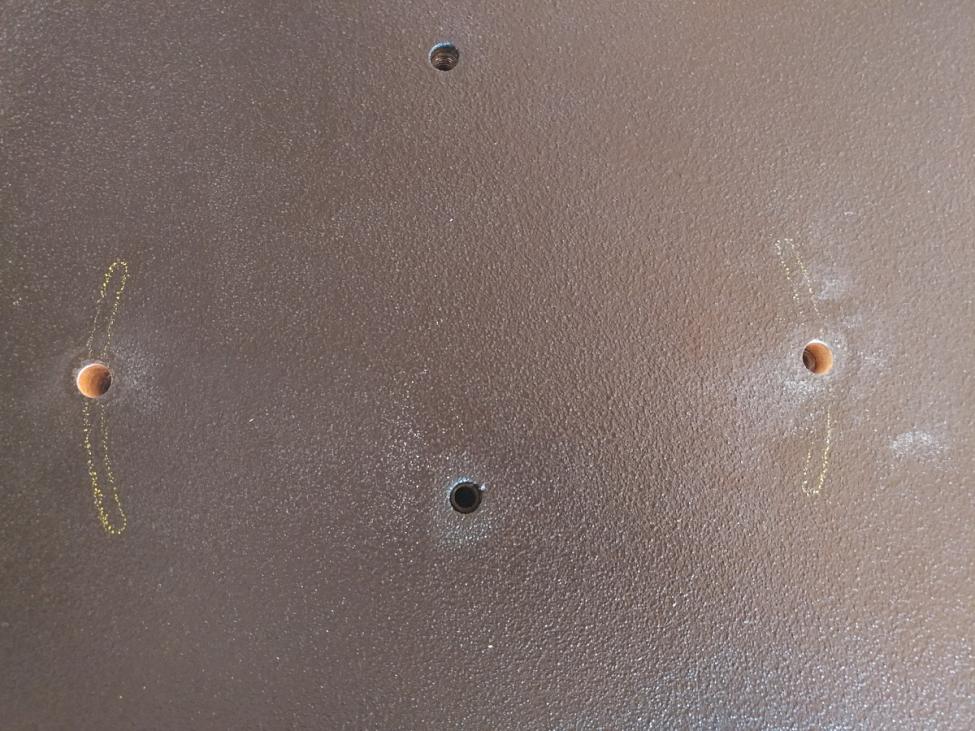

    De er nu nymalet og nye huller måtte bores for at mine horn kunne monteres .

    Nye skruer og pakninger er på vej.


    Er der andre på HiFi sentralen der har masser af membran areal i små rum . Og hvis der er hvordan styre i så bassen

    Kom med jeres meninger :)

    Sist redigert:

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.037
    Antall liker
    4.123
    Torget vurderinger
    9
    Sørg for at basskassene er godt avstivet.
    Ikke noe problem med mye membranareal i små rom men DSP er en stor fordel.
    Berylliumsdriver i 2384 diskanthornet vil hente max ut av systemet.


    leifarild

    Hi-Fi entusiast
    Ble medlem
    02.11.2012
    Innlegg
    201
    Antall liker
    167
    Jeg sier bare en ting: WOW! Grønn av misunnelse!


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Sørg for at basskassene er godt avstivet.
    Ikke noe problem med mye membranareal i små rom men DSP er en stor fordel.
    Berylliumsdriver i 2384 diskanthornet vil hente max ut av systemet.

    Ja jeg bruger lige nu filter/ Dsp fra en Crown Itech 6000 som deler ved 180Hz i bassen . Ang diskanten er der en 2405H på vej i systemet som skal gå fra 9000Hz og op til de 20 Khz


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.037
    Antall liker
    4.123
    Torget vurderinger
    9
    Takk :)

    Ca 100/900 Hz. Deler 24 dB akkustisk, dvs at den elektriske delingen ikke nødvendigvis er så bratt.

    Deler du aktivt eller passivt?


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Takk :)

    Ca 100/900 Hz. Deler 24 dB akkustisk, dvs at den elektriske delingen ikke nødvendigvis er så bratt.

    Deler du aktivt eller passivt?
    Lige nu med de 4x15" deler jeg 180/2,5/ Fre 2,5 til 20Khz spiller diskant hornet . Tror jeg også kan dele 5644 ved 180Hz . Måske lader jeg dem gå dybere eks 30 Hz :)

    Altså jeg går fra JBL 4739 til JBL 5644 :)

    Ups deler Aktiv på bassen men passivt på Mid/hi ...


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.037
    Antall liker
    4.123
    Torget vurderinger
    9
    5644 tåler fint 180 Hz

    Mulig du bør prøve deling ved 200 og 1200 Hz
    Men det kommer an på hvilken driver du har i 2384 horna?


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    5644 tåler fint 180 Hz

    Mulig du bør prøve deling ved 200 og 1200 Hz
    Men det kommer an på hvilken driver du har i 2384 horna?
    Der sidder 2432H driver i som jeg synes gengiver en rar og behagelig lyd :)

    Men det er da værd at prøve når Mid /hi snart skal deles Aktivt


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Hornlyd
    Hvor købte du dine diskant horn ?


    baldrick

    Hi-Fi freak
    Ble medlem
    03.03.2006
    Innlegg
    1.545
    Antall liker
    706
    Torget vurderinger
    3
    Skal du under 30 Hz som du skriver bør du endring tuning på kassen da den er tunet ganske høyt, rundt 45 Hz om jeg ikke husker feil, den er lagd for å ha suber i tillegg.

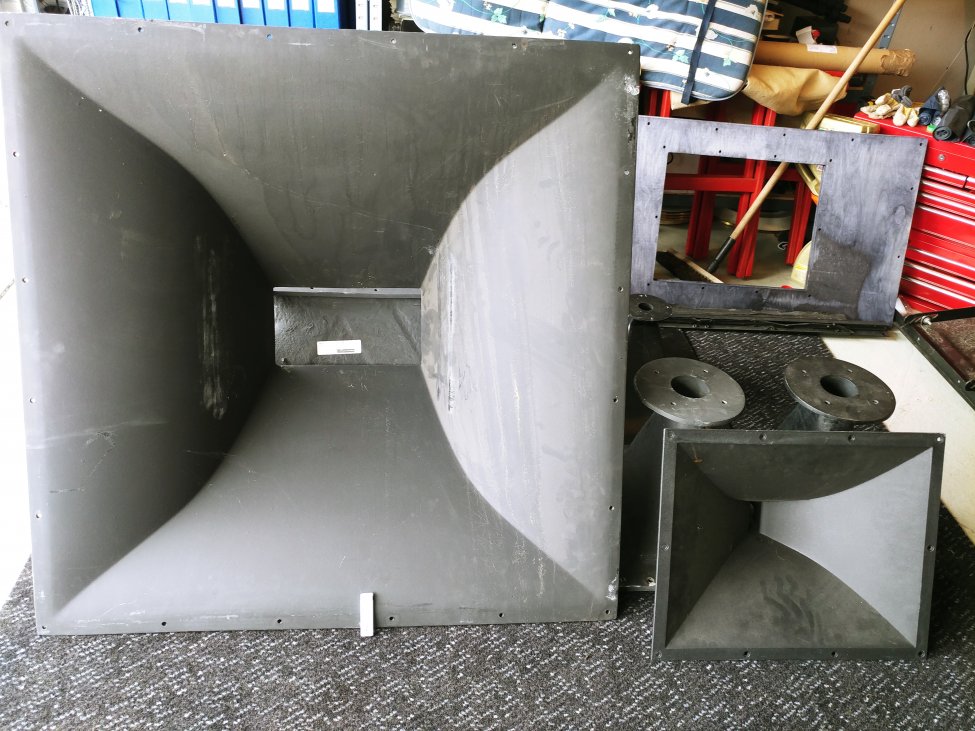

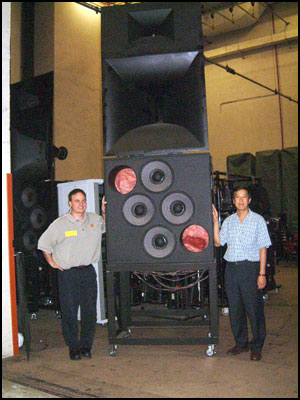

    PS: Der var tidligere i høst resten av delene til komplett 5674 billig til salgs på Finn.no med de tilhørende enorme horna :)


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Skal du under 30 Hz som du skriver bør du endring tuning på kassen da den er tunet ganske høyt, rundt 45 Hz om jeg ikke husker feil, den er lagd for å ha suber i tillegg.

    PS: Der var tidligere i høst resten av delene til komplett 5674 billig til salgs på Finn.no med de tilhørende enorme horna :)
    Jep ... Meen hele systemet er så højt at de ikke kan stå i min stue. Mener de er + 4 meter høje . Hvad kostede de ? :cool:


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.037
    Antall liker
    4.123
    Torget vurderinger
    9
    Skal du under 30 Hz som du skriver bør du endring tuning på kassen da den er tunet ganske høyt, rundt 45 Hz om jeg ikke husker feil, den er lagd for å ha suber i tillegg.

    PS: Der var tidligere i høst resten av delene til komplett 5674 billig til salgs på Finn.no med de tilhørende enorme horna :)
    Er vel bare å sette på en ny frontplate med mindre og dypere porter. JBL 2226 tåler en del EQ, særlig 4 stk.


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Tak for svar .

    Jeg vender tilbage med flere fotos når alt er sat op. ;)

    Og en beretning om lyden som jeg høre det.


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Det er selvsagt ditt prosjekt. Veldig imponerende.
    Mange tak

    Ja det er vel et sted imponerende. Men når man/jeg er nået hertil er der ingen vej tilbage :)
    Mangler nu bare de nye skruer til enhederne og pakninger
    Regner med at de nye basser bliver sat op sidst Januar. Tager løbende fotos og ligger op.

    Det er dybt imponerende at se hvor lidt de 8- 15" basser bevæger sig selv ved meget højt niveau
    Det er ganske få mm
    Masser af membran areal især i bassen kan kun anbefales :)
    Men jeg glæder mig virkelig meget til det hele er oppe og køre :)

    :)


    HCS

    En vanlig fyr fra bygda..
    Ble medlem
    22.02.2007
    Innlegg
    21.190
    Antall liker
    16.161
    Sted
    Nesten Gjøvik..
    Torget vurderinger
    19
    Istemmer, dette var veldig bra. Hvor stort rom skal de stå i ? Hvilke kilder skal du bruke ?


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499

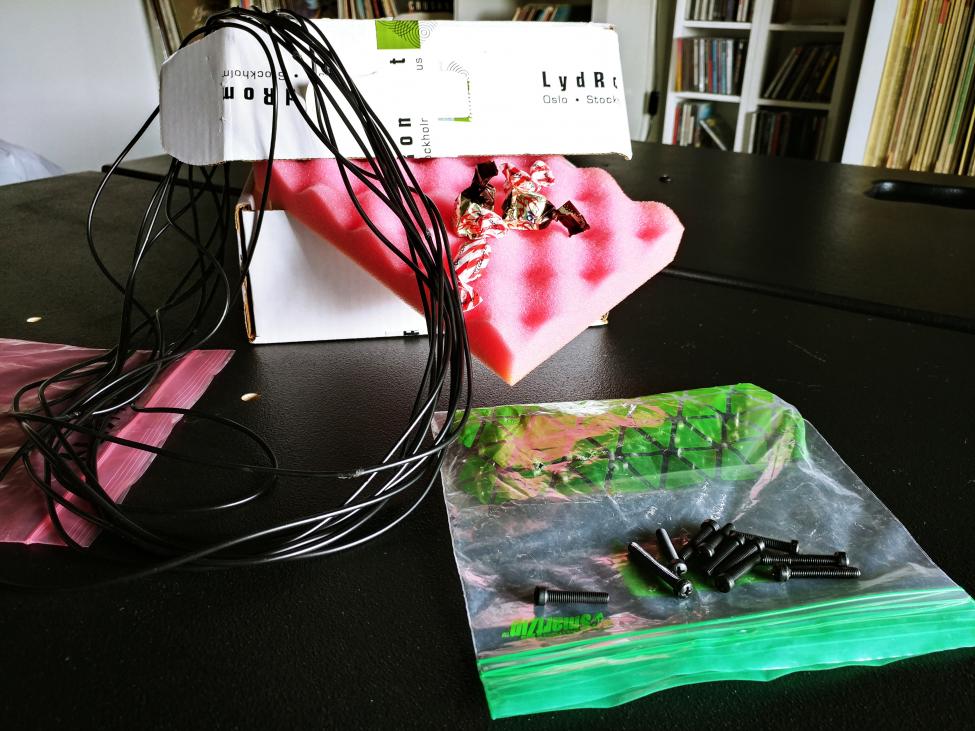

    Efter meget lang ventetid mod tog jeg endelig nye pakninger og skruer.
    Så skal de bare samles og mine nuværende 4739 Bas skal erstattes af disse 5644.
    4739 bliver nok sat til salg hvis nogle skulle være interesseret :)


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499
    Så blev det tid til at samle de store 5644


    ;)


    Lassencad

    Overivrig entusiast
    Ble medlem
    19.08.2014
    Innlegg
    1.165
    Antall liker
    499


    Nu rart med et batteri så man er sikker på alle er tilsluttet ens. Ledninger var ikke mærket
    2226 er nu også med omvendt polaritet .
