DCB1 og Rod Elliot Preamp



Tidlig design før DCB1 var på plass,
Kun Rod Elliot P84 filter og Salas shunter grov-plassert



DCB1 ferdig

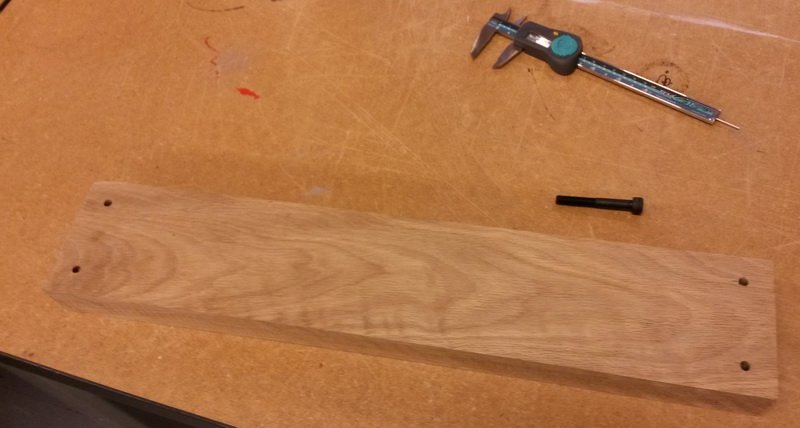

Snekring av custom Pellesmil eik kabinett



Snekring av custom Pellesmil eik kabinett



Snekring av custom Pellesmil eik kabinett



Rev 2 av plassering, DCB1 i midten filter med PS på H/ V side.
Etter endel testing ble det lavtpassfilter P09 + P84.
Plukket opp litt brum når filtrene lå og i tillegg begynte det å bli trangt, derfor ble filtrene satt stående



Kjøling til DCB1 1mm kobber



Kjøling til DCB1 1mm kobber



Kjøling til DCB1 1mm kobber











Kjøling til DCB1 1mm kobber



Kjøling til DCB1 1mm kobber



Kjøling til DCB1 1mm kobber, satt i litt heftige kondiser i PS til DCB1, måtte snu det første parret for å få plass...



Kjøling til DCB1 1mm kobber, satt i litt heftige kondiser i PS til DCB1, måtte snu det første parret for å få plass...



Snart ferdig



Snart ferdig



Testing av blinglys



Design



Design



Design



Design



Seiden auttonator på plass



Seiden auttonator på plass















Sist redigert av en moderator:

svartkeiko

Overivrig entusiast
Ble medlem
21.02.2013
Innlegg
1.113
Antall liker
442
Sted
9395 KALDFARNES
Torget vurderinger
12
Denne har du lagt ned mye arbeide i.Finfine saker.
Hvor stor kostnad kommer et slikt byggeprosjekt på?
Mvh Kenneth


pellesmil

Hi-Fi freak
Ble medlem
14.04.2005
Innlegg
1.686
Antall liker
332
Sted
Skedsmokorset
Torget vurderinger
4
Takk det er faktisk liv i denne nå, funker Gull :D

Delekostnadene er ikke i nærheten av arbeidskostnadene,
ivertfall om en skal ha noen kroner pr time for hver time som er lagt ned.

Layout, evaluering av hvilke deler som skal brukes, matching av Leds transistorer mm, lodding og ikke minst bygging av kabinett og montering tar myyye tid.

Sparer en del tid med å kjøpe ferdig kabinett.

Man da blir det liksom ikke skikkelig DIY :cool:


Har ikke eksakt materialkostnad i hue men prisen er ikke avskrekkende,
prisen varierer også med ganske mye med hvor fanzye komponenter man ønsker å bruke.

-Printene fra Rod Elliot koster noen hundrelapper
-Printet inkl IPRF til DCB1 bufferen er kjøpt på DIY Audio og koster vel i området 3-400kr ?
-Printene til Shuntene er kommer fra gruppekjøpet til Tea-Bag og koster ikke stort.

-Det som koster er motstander kondiser og plugger til bufferen og filterne.

-kansje 2K til Elfa / Mouser
-2-3K for "Hi-Fi approved" godis (motstander kondiser mm) fra for eksempel Hificollective (her kan man gå opp og ned i pris etter eget ønske)
-en drøy tusing for Seiden auttonator
-Trafoer ca 2K
-RCA of Your Choice (jeg har brukt 4 sett med Eichmann og et billigsett)


-Div ekstra 1-2K
