Trenger en forforsterker med phonoinngang og tenker derfor å bygge den sjøl, og med rør både i linjetrinnet og riaaen.
Har alltid synes at Croft sine preamper har vært spennende og ganske enkle, så valget falt på en klone, eller nesten da!?
Har ikke brukt rør i strømforsyninga med en lm 317 eller 7812 tar seg av glødinga og tre-fire lytter i høyspenninga med motstander og drosler...
Montert litt trafoer, sokler, osv i dag, så håper jeg at det snart blir lodding på gang. Bruker "gamle" motstander fra 60-tallet og gode silver mica i riaaen


Vedlegg

Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.975
Sted
Byen med kråke
Torget vurderinger
1
Dette ser spennende ut! Morro med prosjekter også om sommeren :) Har du kjøpt chassis, eller er dette også hjemmelaget?

Keep it up, og la bildene flyte fritt! ;)


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
751
Antall liker
142
Torget vurderinger
6

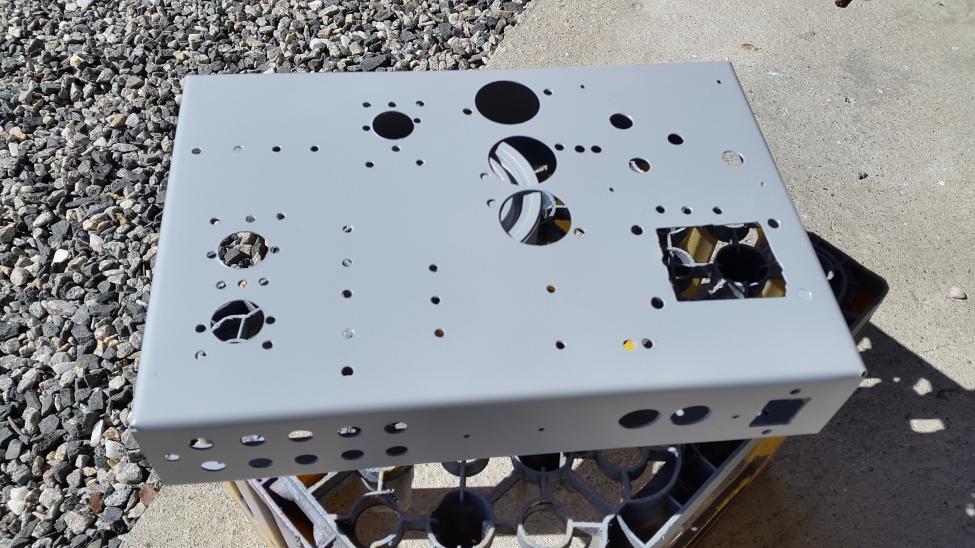

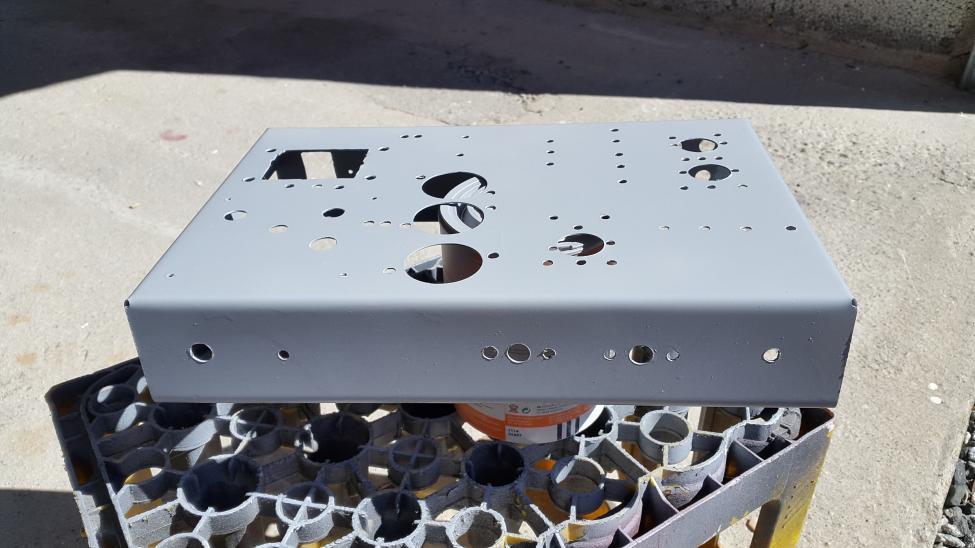

Sjassiet er hjemmelaget og knekt på "knekkemaskin" Første gang jeg har bygget sjassi i jernplater. Alt jeg har lageet før har vært i aluminium.Alu-er nok lettere å jobbe med, spesielt når det gjelder å bearbeide. Måtte finne frem noen solide "lockere" for å få hull til lyttene. Ellers er det brukt stikksag og fil, samt fres og bor til de minste hullene. Sjassiet har i hvertfall blitt velddig solid. Må leite frem motstander og kondensatorer, mulig jeeg må bestille meg noen flere silvermica for å få til 150pF og 470pF i riaa-trinnet. Har mye rart i skuffer og skap så kanskje jeg har alt avdeler? En liten ringkjerne leverer ca 200v AC, og en trafo leverer cirka 15v Ac. Skal prøve å få plassert to drosler inne i kabinettet for anodespenningen.


El-retur

Hi-Fi freak
Ble medlem
08.01.2012
Innlegg
1.876
Antall liker
1.051
Sted
haugesund
Torget vurderinger
13
Tøfft,må ikke gleme og oppdatere med masse bilder og info.:)


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
751
Antall liker
142
Torget vurderinger
6

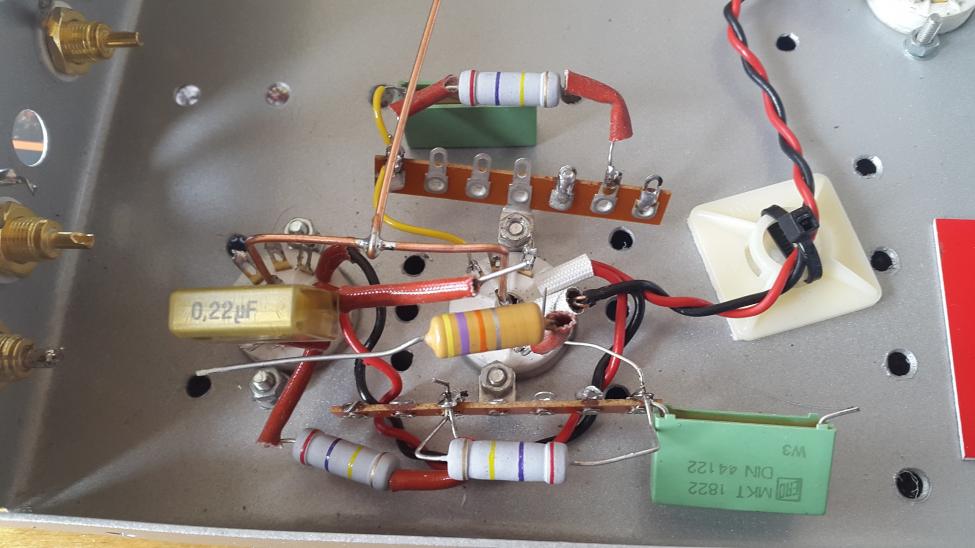

Har samlet sammen det meste av komponenter, men mangler to stykker 150pF, gjerne mica..Så hvis noen har noen liggende så kjøper jeg gjerne. Hvis noen vil ha andre typer i stedet/bytte, så har jeg mye saker liggende. Fikk ikke brukt så mange av de gode gamle motsatndene, så ta i bruk nye metallfilm, da verdiene på de gode gamle ikke alltid stemte med det som skal brukes i kretsen. Jordingsskinna er lodda på og ledere til glødinga er lagt.


Vedlegg

whistler

Bransjeaktør
Ble medlem
28.11.2004
Innlegg
1.539
Antall liker
271
Artig prosjekt. Har selv en Croft Micro fra 80-tallet som funker fremragende fortsatt.

(Ville vurdert å redusere 1M volumkontrollen til 100K.)


El-retur

Hi-Fi freak
Ble medlem
08.01.2012
Innlegg
1.876
Antall liker
1.051
Sted
haugesund
Torget vurderinger
13
Har samlet sammen det meste av komponenter, men mangler to stykker 150pF, gjerne mica..Så hvis noen har noen liggende så kjøper jeg gjerne. Hvis noen vil ha andre typer i stedet/bytte, så har jeg mye saker liggende. Fikk ikke brukt så mange av de gode gamle motsatndene, så ta i bruk nye metallfilm, da verdiene på de gode gamle ikke alltid stemte med det som skal brukes i kretsen. Jordingsskinna er lodda på og ledere til glødinga er lagt.
Har styroflex om du trenger(gratis),har også en god del gammle carbon motstandere...


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
751
Antall liker
142
Torget vurderinger
6
Takk!, setter veldig stor pris på det!
Sender deg en mail, så får du adressen min. Har også massevis av gamle (nye) karbon motstander liggende, men ikke alltid riktig verdi for min del.


El-retur

Hi-Fi freak
Ble medlem
08.01.2012
Innlegg
1.876
Antall liker
1.051
Sted
haugesund
Torget vurderinger
13
Takk!, setter veldig stor pris på det!
Sender deg en mail, så får du adressen min. Har også massevis av gamle (nye) karbon motstander liggende, men ikke alltid riktig verdi for min del.
Altid kjekt å hjelpe.
Men kan du sende pm istede for mail med verdiene og antall kondiser/motstandere.


Dyret

Hi-Fi freak
Ble medlem
31.05.2012
Innlegg
2.148
Antall liker
1.975
Sted
Byen med kråke
Torget vurderinger
1
Har samlet sammen det meste av komponenter, men mangler to stykker 150pF, gjerne mica..Så hvis noen har noen liggende så kjøper jeg gjerne. Hvis noen vil ha andre typer i stedet/bytte, så har jeg mye saker liggende. Fikk ikke brukt så mange av de gode gamle motsatndene, så ta i bruk nye metallfilm, da verdiene på de gode gamle ikke alltid stemte med det som skal brukes i kretsen. Jordingsskinna er lodda på og ledere til glødinga er lagt.
Har styroflex om du trenger(gratis),har også en god del gammle carbon motstandere...
Og folk lurer på hvorfor jeg holder meg til DIY-delen av forumet? Blir nesten rørt jeg! ;)

Fine folk og ikke minst bra prosjekt!
Gleder meg til fortsettelsen!


Gunnar_Brekke

Bransjeaktør
Ble medlem
28.11.2002
Innlegg
2.800
Antall liker
2.114
Sted
Kongsberg

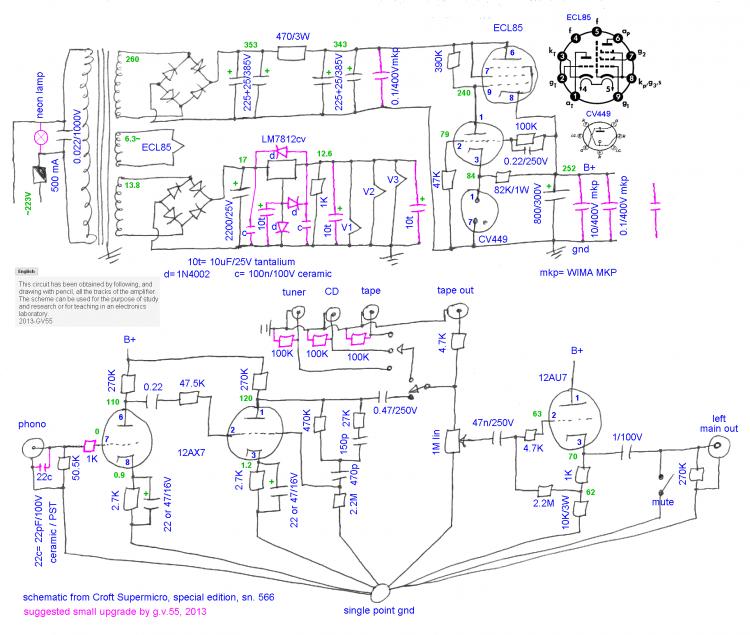

Ville vurdert å redusere 1M volumkontrollen til 100K.
Er ikke så sikker på om det er så lurt...

Platespillerforsterkeren benytter en rent passiv RIAA korreksjon på utgangen, som blir liggende i paralell med volum-
potmeteret når phonoinngangen velges. Vil ikke en lavere paralellmotstand i volumpotmeteret påvirke RIAA-kurven,
så korreksjonskondensatorene må kalkuleres på nytt? (Det samme gjelder for så vidt også inngangsimpedansen på
en eventuell kassetspiller koblet til "Tape Out"). Tror derfor det er lurt å holde seg til tegningen her...


Ellers må jeg si dette er et flott projekt, Steinkare. Rett og slett vakkert! Stå på!

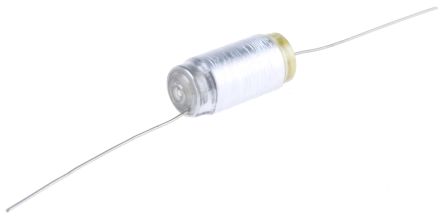

Vurder også rullede polystyren kondensatorer til korreksjonskretsløpet i RIAAen (150 pF og 470 pF) foruten andre
gode passive komponentene. Har du noen tanker om hvilke (12AX7/ECC-83 og 12AU7/ECC-82) rør du skal benytte?

mvh
Gunnar Brekke


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
751
Antall liker
142
Torget vurderinger
6
Hadde tenkt å bruke et 5814A rør i linjetrinnet, ellers så har jeg liggende litt forskjellige typer av ecc82 og diverse ekvivalenter. Liker 5814A røret for jeg føler at det gir litt mer trøkk enn mange ecc82 rørene. 5814A drar litt med glødestrøm, men det er som oftest ikke noe problem for jeg har bra kapasitet i en 7812 regulator. Ser at 12bh7 røret av og til brukes når denne forforsterkeren modifiseres?, så det kan fort bli litt rørbytting, men 5814A røret settes i hvertfall inn først.
Riaa trinnet bygges opp slik at ett rør tar begge kanalene. Mange mener at det blir overhøring mellom kanalene da, men det skal ikke være noe problem da pu-er ikke har noe spesiellt bra adskillelse mellom kanalene(eller hva det kalles?). Hadde tenkt å bruke noen sovtek 12ax7 som jeg kjøpte av Demostenes på åtti-tallet, gode og tyste rør. Er tilhenger av jordskinne rundt inne i kabinettet, ser at Croft bruker stjernejord, med lange jordledere som kobles til et punkt i sjassi. Det blir en type stjernejord jeg bruker fordi hvert del/seksjon i spesielt riaaen tilkobles jordskinna på ett og sammen punkt. Derfor blir det et sånt halv-quasi stjernejord, noe som jeg har gode erfaringer med. Når det gjelder rullede polystyren så har jeg noen liggende men med feil verdier og for lave spenninger. Hvis noen har 150pf og 470pF liggende kjøper jeg gjerne, eller sender andre typer av komponenter/deler i bytte.


Gunnar_Brekke

Bransjeaktør
Ble medlem
28.11.2002
Innlegg
2.800
Antall liker
2.114
Sted
Kongsberg
Du bør absolutt vurdere Golden Dragon Trustwurty 12AX7.
Nytt, billig, bra og lett tilgjengelig...


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
751
Antall liker
142
Torget vurderinger
6
Takk for tipset Gunnar. Skal teste de jeg har først.Har brukt Sovtek 12AX7 med noen andre bokstaver til i type betegnelsen i en sjølbygd riaa en tid. Disse er veldig tyste og har matchede halvdeler. Har også noen Mullard, RCA, JJ, Philips, noen umerkede som er veeeeldig gode, og noen Siemens, så litt prøving blir det nok.


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
751
Antall liker
142
Torget vurderinger
6
Er det noen som har noen 150pF og 470pF styroflex eller mica liggende? Kjøper eller byttes I noe jeg har liggende.
