Carl O Lie, Scandinavia 212 FM

[geirendre]

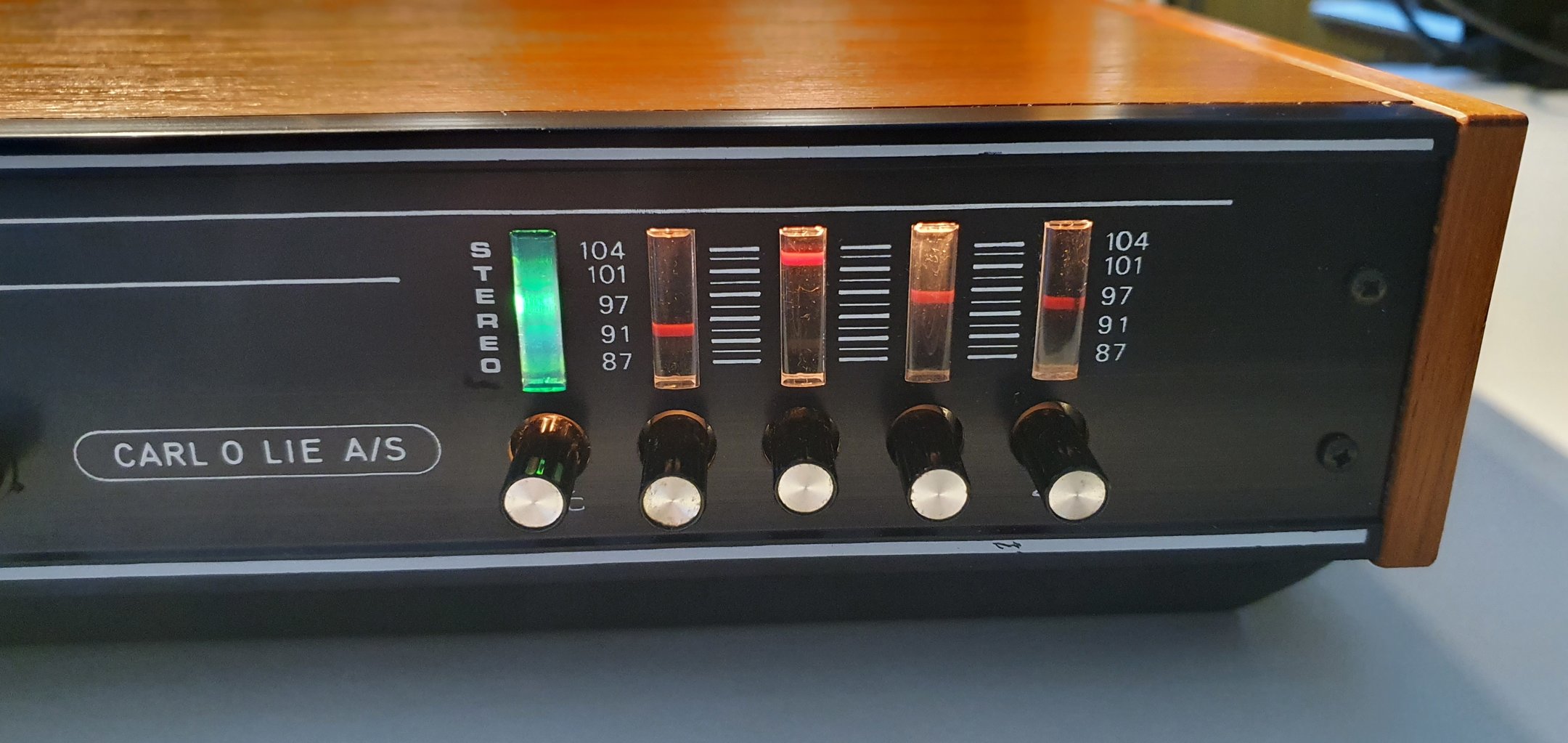

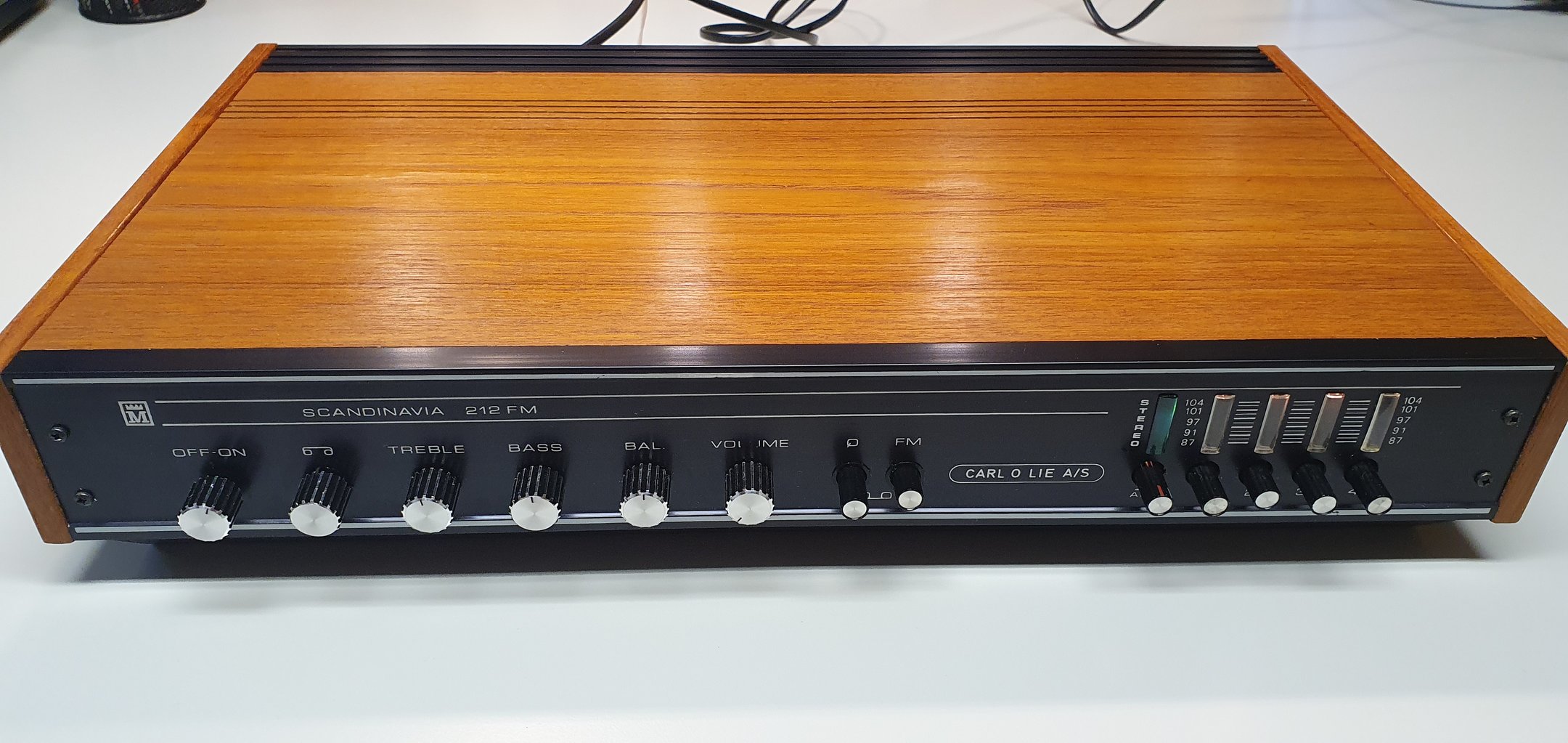

Kom over denne fine lille saken:

Noen som har kjennskap til dette merket?
Ganske så ukjent for meg i alle fall.
Er merket med 3.5.74 innvendig og det kan vel stemme med alder på den.



[Pink_Panther]

Pen liten sak.

Logoen, M med en krone over, og utseendet forøvrig minner meg om noe, men er ikke kar om å komme på hva. Blir nok en søvnløs natt.



[geirendre]

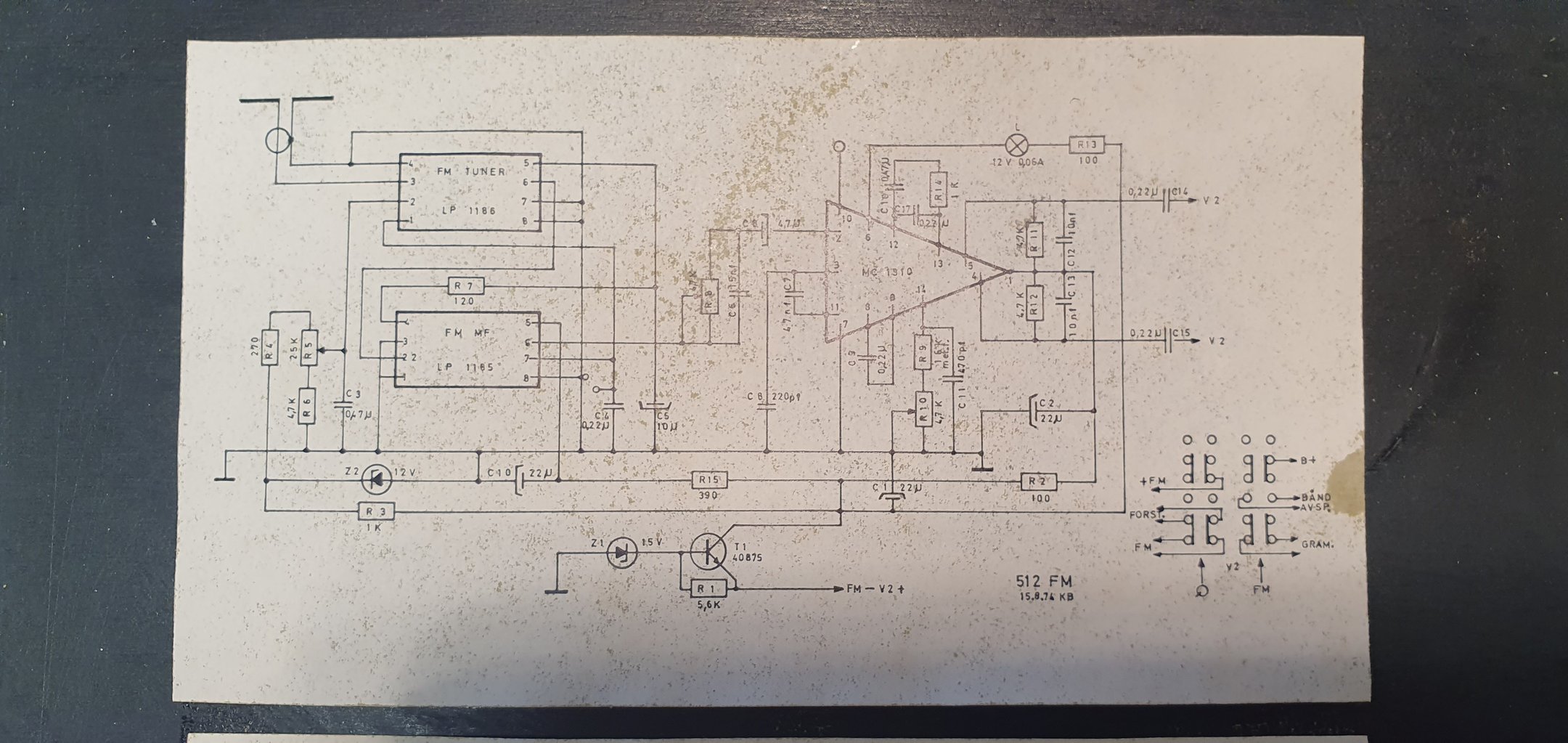

Laster opp noen flere bilder og skjema (som de hadde vært greie og lime til bunnplaten)
om noen en gang skulle trenge dette.

Servicevennlig er den i alle fall, og lyden er ikke så ille den heller



[Kjell_Kranzberg]

Pen sak, ja. Påminner till designen om Luxor och ASA.

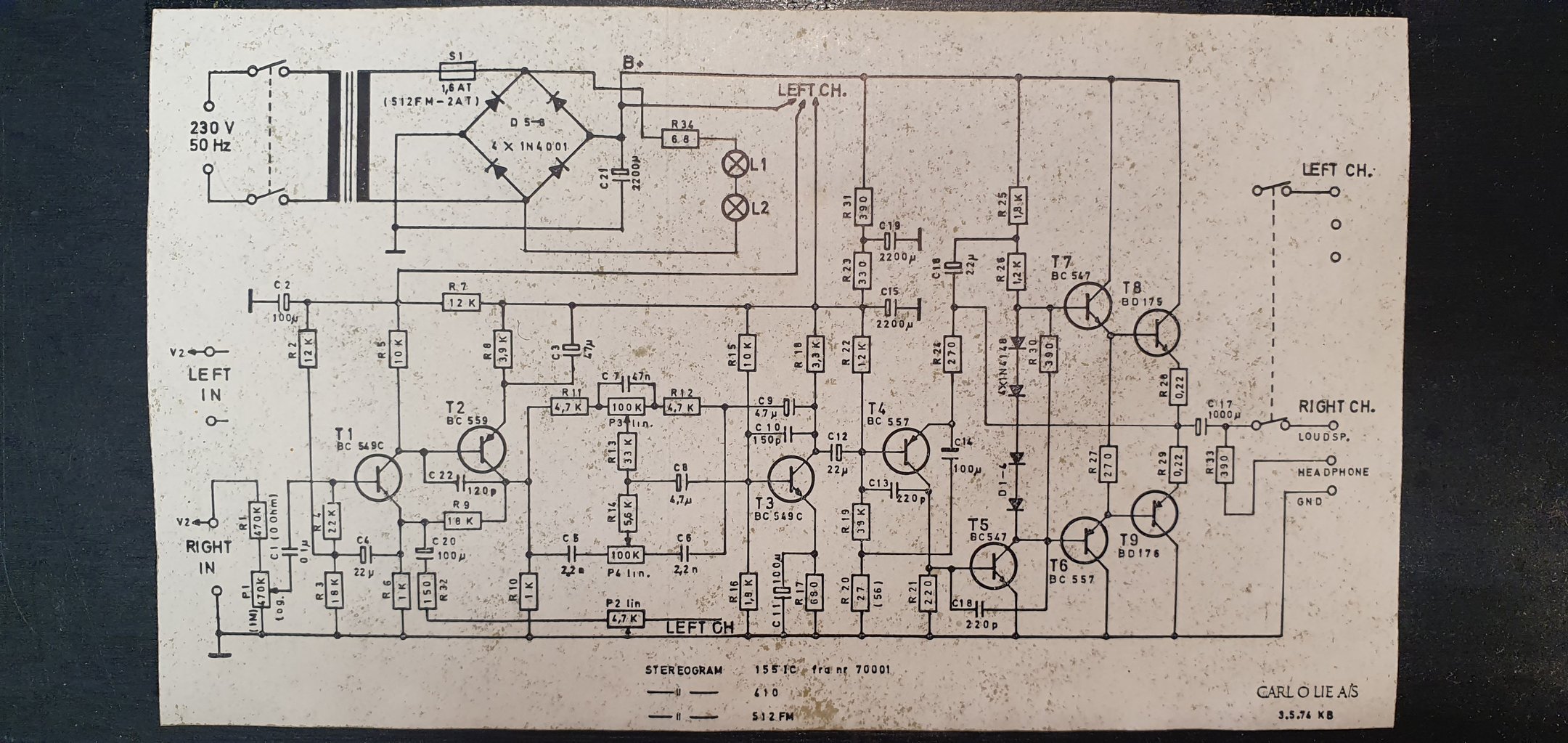

Konstruktionen är "pretty basic" men utifrån kopplingsschemat verkar förstärkardelen välkonstruerad. Tonkontrollen följs av transistorn T 3 och därefter sitter en kopplingskondensator C 12 på ingången till effektstegsdelen. De fyra dioderna bestämmer tomgångsströmmen. Effekttransistorerna är ett komplementärt par; BD 175/BD 176. Utgångskondensator C 17 på 1000 uF. Feedback går via R 24 (270 ohm) till emittern på T 4. Konstruktionen påminner mycket om Luxors Dirigent-modeller.

Stereodekodern är en MC 1310 från Motorola. En vanlig MPX-dekoder på den tiden.

Finns schema på RIAA?

Uteffekt 2 x 20 watt sinus???



[geirendre]

Nei, ikke skjema på RIAA trinnet, men ser ut til å være et ganske så standard trinn
bygd rundt 2 småsignal transistorer (BC549 kanskje) pr kanal.

Det er ikke oppgitt noen effekt på den, men jeg målte den til 2 x 23Watt i 4 ohm med et 1kHz signal inn.
Frekvensområde rundt 250 Hz til 70 KHz,
så den kunne nok trengt noen nye kondensatorer i signalveien men har ingen planer om å endre på noe i den.
Det får bli opp til en eventuell fremtidig eier å bestemme



[Kjell_Kranzberg]

Ok, Geirendre!

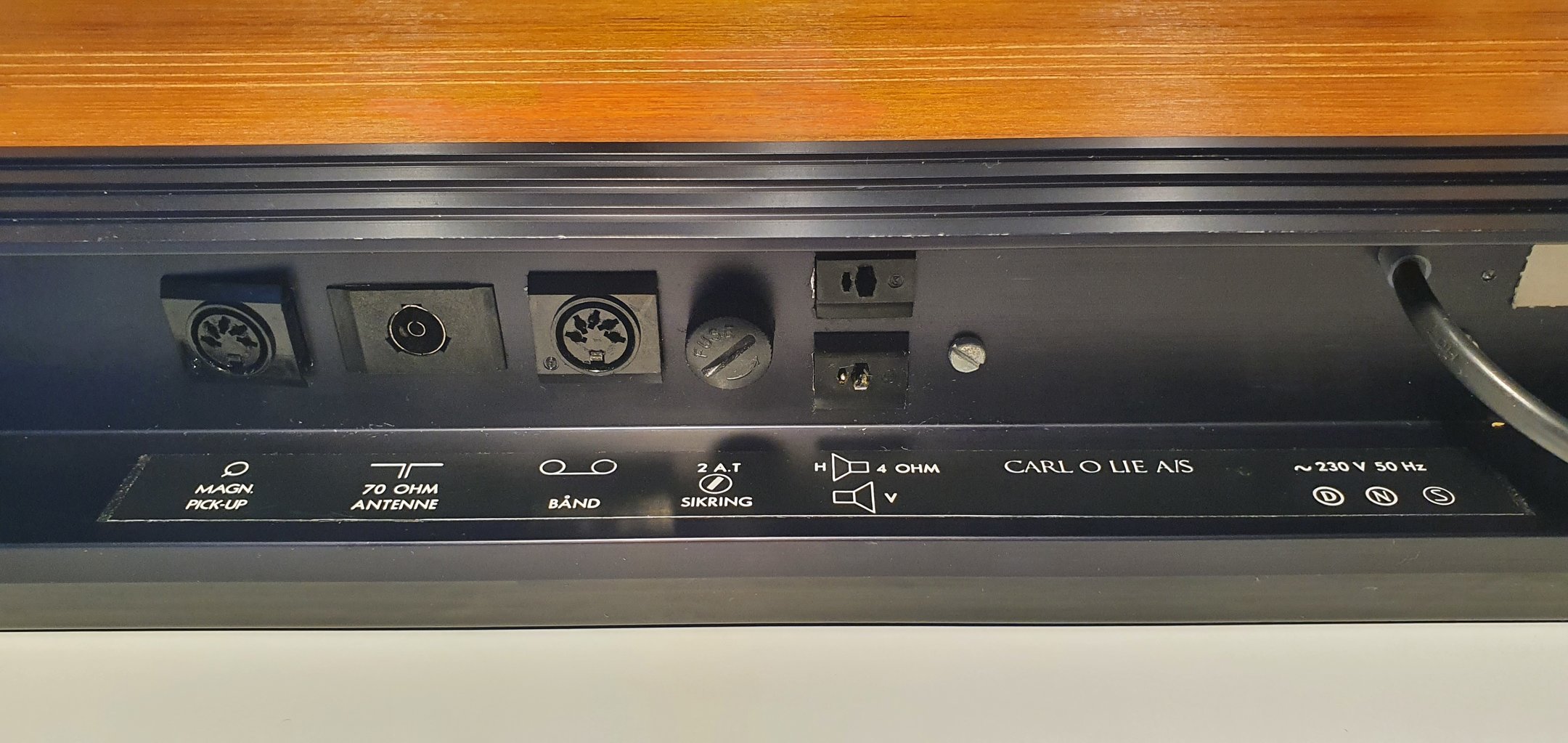

Kan vi få se en bild på baksidan?
