Buet kabinett, alternative metoder? (JBL K2 lookalike)

Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.136
Antall liker
4.320
Torget vurderinger
9
Lurer på om noen har innspill på forskjellige måter å bygge buede sider på høyttalerkassene.

Legg helst inn bilder og en litt grundig beskrivelse. Jo mer inn med teskje jo bedre.

:D


Sluket

The One and Lonely
Ble medlem
11.08.2006
Innlegg
41.795
Antall liker
50.452
Torget vurderinger
14
Buet kabinett, alternative metoder?

Tror ikke en gang teskje holder. Tror du må sette det rett i armen...


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.613
Antall liker
8.454
Sted
Drøbak
Torget vurderinger
34
Buet kabinett, alternative metoder?

;D

i form i dag?


mvh
Leif


Gammeln

Overivrig entusiast
Ble medlem
03.09.2007
Innlegg
740
Antall liker
41
Buet kabinett, alternative metoder?

Bruk hakkespettmetoden, hul ut en tømmerstokk.


Sluket

The One and Lonely
Ble medlem
11.08.2006
Innlegg
41.795
Antall liker
50.452
Torget vurderinger
14
Buet kabinett, alternative metoder?

LMC skrev:
;D

i form i dag?


mvh
Leif
Alltid i form. Jeg ble FØDT i form, for helsike! Dessuten er det snart jul, og åtte av ti julebord er allerede unnagjort. Foran skjema.

Men tilbake til topic:

SKANSKA er gode på glideforskaling, dersom en ønsker buede kabinetter! Enkelte båtbyggerier er gode på å bøye tre.


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.613
Antall liker
8.454
Sted
Drøbak
Torget vurderinger
34
Buet kabinett, alternative metoder?

damping av kryssfiner.......


Griffenfeldt

Hi-Fi freak
Ble medlem
31.12.2008
Innlegg
7.560
Antall liker
3.105
Sted
I en kjeller
Torget vurderinger
15
Buet kabinett, alternative metoder?

Kjøp noen plater med xfiner,mdf, eller what ever floats your boat. Skjær ut buer, legg de oppå hverandre som en sandwitch og lim eller stag de sammen. Lag først 1 og bruk den som mal selvsagt. Pynt med tynn finer eller lignende. Blir du ikke fornøyd med lyden kan du ljuge til ungene og si at du har laget Kano til de. Da har du slått dos fluegos in ono slagos. Kidza blir happy og du får mer fritid.


roger

Hi-Fi freak
Ble medlem
22.03.2002
Innlegg
1.579
Antall liker
465
Sted
Nøtterøy
Buet kabinett, alternative metoder?

En metode jeg har sett er å skjære finerplater nesten igjennom. Kuttene må ligge relativt tett, ellers blir det for kantete. Fyll kuttene med lim og form til ønsket fasong.
Jeg har ikke gjort dette selv, og vet derfor ikke hvor enkelt det er, men forsøk med en bit.
Roger


Sluket

The One and Lonely
Ble medlem
11.08.2006
Innlegg
41.795
Antall liker
50.452
Torget vurderinger
14
Buet kabinett, alternative metoder?

HEL skrev:
Før jeg åpnet tråden så trodde jeg at det var 7 gode og faglige innlegg. Får være glad for 2 ::)

Hva med bøybar MDF:
http://www.bendymdf.co.uk/index.htm
http://www.premierwood.com/38-econokore-mdf-face-32-slat-length-x-48-p38083.htm
Nå er limsniffer'n i gang igjen.. ::) ::) Hva har vi sagt om MDF??

Skal vi endelig være seriøse (og det kan man jo, til tider ihvertfall) så kan du gjøre som jeg har gjort; bruke bjerkefiner, regne ut arealet for buen, kappe x antall striper med finer, limes sammen og formes til den bueform du måtte ønske (av møbelsnekker). Men dette er selvsagt ikke noe du gjør for å prøve ut et fislesystem til en tusenlapp... men til et skikkelig konsept som koster litt og fortjener en god kasse så kan denne metoden benyttes.


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.136
Antall liker
4.320
Torget vurderinger
9
Buet kabinett, alternative metoder?

Er JBL 2226, 2446, 2308 og 2445 godkjent?


Sluket

The One and Lonely
Ble medlem
11.08.2006
Innlegg
41.795
Antall liker
50.452
Torget vurderinger
14
Buet kabinett, alternative metoder?

Nei.


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.613
Antall liker
8.454
Sted
Drøbak
Torget vurderinger
34
Buet kabinett, alternative metoder?

JBL 2446 er en veldig god driver, uansett hva Høybråtens store sønn sier
og 2226 er en strålende femten tommer i rette kassa
mvh
Leif


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.136
Antall liker
4.320
Torget vurderinger
9
Buet kabinett, alternative metoder?

pengesluk skrev:
Var det tull eller seriøst?

baldrick skrev:
Han som bygde gamlekassen min gjorde det på denne måten:

http://avforum.no/forum/887933-post24.html

Blir rått resultat til slutt men en skal være rimelig glad i MDF støv for å gjør det tilsvarene :)
Da må jeg få med Bakken på det og han har ikke mye tid ::)


LMC skrev:
JBL 2446 er en veldig god driver, uansett hva Høybråtens store sønn sier
og 2226 er en strålende femten tommer i rette kassa
mvh
Leif

Toppers

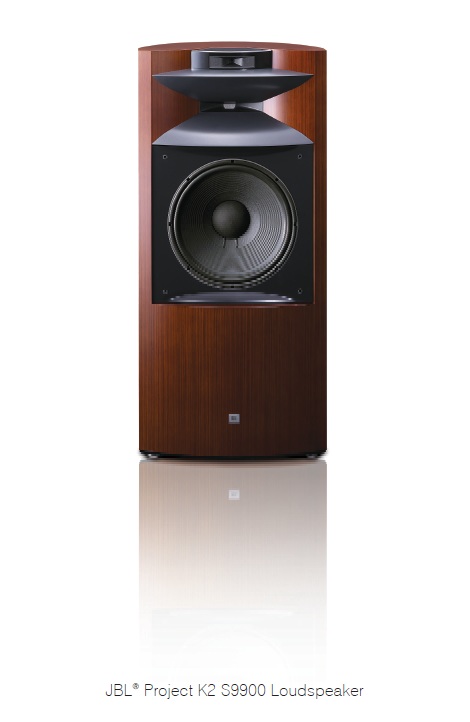

Jeg tenker på noe slikt:
http://www.jblsynthesis.com/downloads/products/prod_93_634484024579847476_JBL-K2 speakers_092209.pdf
http://www.jbl.com/resources/Brands...S/ProductInformation/Brochure_Everest_Eng.pdf


H.Are.Felle

Hi-Fi entusiast
Ble medlem
28.11.2008
Innlegg
147
Antall liker
45
Heisann!

Alternative metoder for å lage buet kabinett:

Har selv gjort noen forsøk med MDF flexiplate i fra Fritzø Larvik. Platene er litt skjøre så platene bør ligge støtt på et bord når de skal splittes.
2 lag mdf med epoxy i mellom holder til mindre kasser, ellers ville jeg gått opp til 4 lag med mange innvendige avstivninger.







Kan hende at du har sett disse bildene før, men har du god tid og masse tålmodighet kan du gjøre på denne måten:

Frese eikespiler med den buen du selv foretrekker for hånd og lime de på en kasse som skrår innover.












Ingen JBL lookalike, men et forslag på å lage buede sider:)


gjør det selv prosjekter:langhelg.net


SannaX

Hi-Fi freak
Ble medlem
20.02.2007
Innlegg
1.322
Antall liker
202
Torget vurderinger
1
Skal du bygge disse, Hel?


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.136
Antall liker
4.320
Torget vurderinger
9
Noe i K2 gata ja.

Det er så kjedelig nå som OBne grovt sett er ferdige. Nå må jeg ha noe å tegne og regne på gjennom vintern ;D


norcad

Hi-Fi freak
Ble medlem
28.02.2006
Innlegg
1.262
Antall liker
22

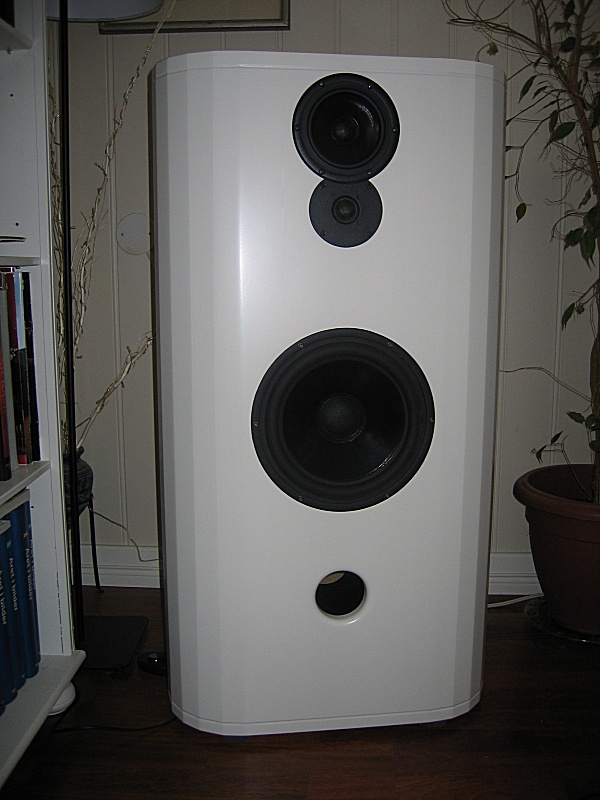

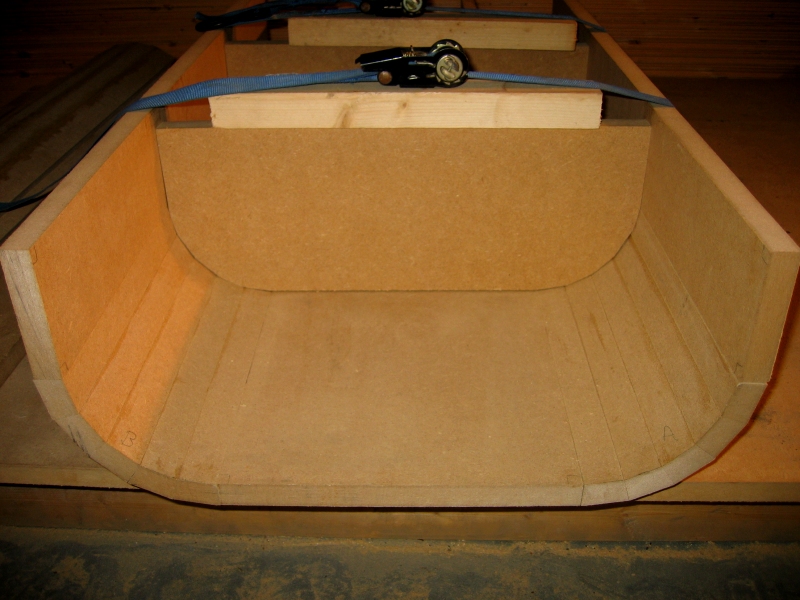

På mine Seas 3-veis saget jeg smale lekter med korrekt vinkel på sidene og limte sammen. Kanskje greiest når man skal ha litt mindre radie. Enkelt å pusse de runde med pussemaskin om ønskelig, selv valgte jeg å beholde en litt "kantet" stil


Vedlegg

Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.136
Antall liker
4.320
Torget vurderinger
9
Lekkert og diskret. Bred baffel gir sikkert bra midbass.


SannaX

Hi-Fi freak
Ble medlem
20.02.2007
Innlegg
1.322
Antall liker
202
Torget vurderinger
1
Dette blir definitivt moro å følge med på!
Hvis du har tenkt til å lage buede kabinetter, ser jeg at det er kommet flere gode forslag. Hvis du hadde laget en mal, kunne du laget flere buede plater av samme mal, og stablet oppå hverandre. Dette vil bli en meget sterk konstruksjon. Du kan skjære ut de andre platene med en stikksag, og så bruke et kopifresestål i en underfres, for å få de helt like. Dermed blir det ikke så mye MDF rester, som hvis du skulle frese ut alt.
Uansett blir det jo en relativt omfattende jobb.


Bartesam

Hi-Fi freak
Ble medlem
04.12.2002
Innlegg
9.009
Antall liker
5.286
Sted
Hus
Tenk trebåt. Lag buede spanter med riktig radius som du bøyer 6 mm kryssfinèr over og skrur fast. Lim så over et andre lag med kryssfinèr med epoksy mellom, og også et tredje lag og fjerde lag til fu har riktig kabinettykkelse. :)

J

J.J

Guest
1 x 15" er sååå 2011 8)


I 2012 er det 2 x 15" å regne som et minimum for å henge med gutta ;D








Skal du bygge bue så gjør det skikkelig - kan vise deg over en kaffe 8)


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
15.136
Antall liker
4.320
Torget vurderinger
9
@ SannaX: Skal det freses mye så setter jeg det bort til en med CNC

@ Bartesam: Har tenkt på noe lignende selv, bygge et solid innvendig kabinett som er 6 kantet og bøye x finer utenpå. Klaringene kan jeg fylle med sand.

@ J.J: hold kaffen klar takk ;D

PS. Er det noen som vet hvordan de 2 bassene på Everest er koblet? (det vet jeg) 8)
