På jakt etter en RIAA i en rimeligere prisklasse kom jeg over et DIY byggesett fra Boozhound Laboratories. 2 2SK170 pr kanal, ellers er det motstander og kondensatorer.



Alle deler følger med (ikke chassis, strøm) og byggebeskrivelsen er grei. Nå er det god plass på kretskortet, så det er rom for flere tommeltotter. Det tok ikke lange tiden å lodde dette sammen :)



Kretsen skal ha en spenning mellom 12 og 24V. Jeg har gått for en løsning der jeg bruker 16 x 1,5V AA batterier. Puttet det hele i et kabinett fra Hammond (H1441-16BK3)

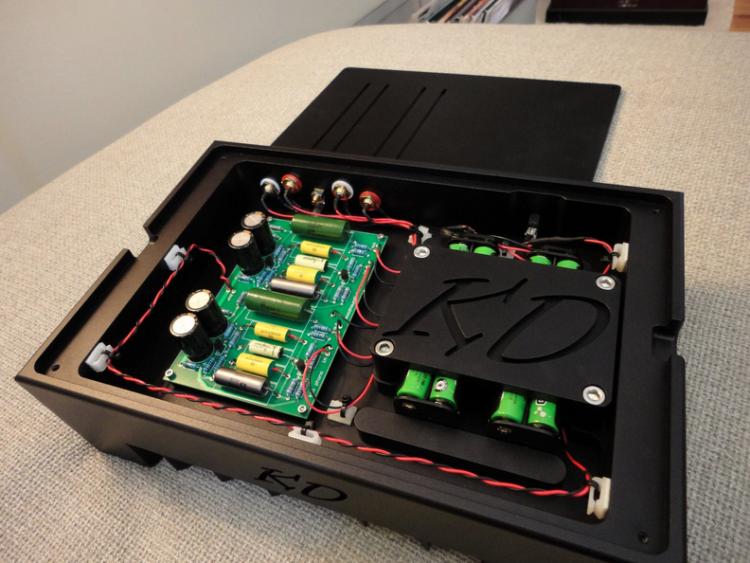

Mangler nå bare skruer til lokket og litt innspilling.

Jeg har satt på en standard 47k load resistor. Er det andre verdier som burde fungere bedre med Rega Bias 2 ? Inntrykket er at denne låter bra, lavt støygulv, men muligens en anelse lys. Dette kan selvsagt være at jeg ikke har riktig nåletrykk på stiften, vekt er på vei fra ebay.





Boozhound Laboratories: Phono Preamp Assembly Manual

Boozhound Laboratories: JFET Phono Preamp Kit

Boozhound Laboratories JFET RIAA Phono Preamp Kit

Chassis Box - Hammond, Black Steel, 10" x 6" x 2" | Antique Electronic Supply LLC


Ken1

Medlem
Ble medlem
04.05.2012
Innlegg
16
Antall liker
0
Sted
Trondheim
Torget vurderinger
1
Jeg tenkte bygge denne selv, takk for link til chassis!
Vurderer å fore den med dc fra en veggvorte og inn til en amb sigma 25. Kom gjerne med erfaringer seinere.
Lurer også på det med load resistor...


mteinum

Hi-Fi freak
Ble medlem
29.05.2007
Innlegg
9.575
Antall liker
2.705
Sted
Øya
Torget vurderinger
1
... sjostromaudio.com ...
Hvor høy spenning kjører du på din? Den så da kraftig modifisert ut ;)

>> Har masse bunn & fylde...

Greit med dette også her. Det kom bare mye mer detaljer ut enn hva jeg fikk ut av Rega Brioen (Mk1). De platene jeg har prøvd som er på kanten lyse, må seriøst få seg en runde i platevaskeren.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
22V. Og større verdi på utgangs-kondiser, da jeg har relativt lav(~10k) inngangs-impedans på Pre(buffer)
(jeg kjøpte bare pcb, ikke kit...)
Det finnes mange bedre pickuper enn Rega...

Arne K


lyntoft!

Hi-Fi freak
Ble medlem
30.05.2008
Innlegg
1.365
Antall liker
617
Sted
Sagene
Jeg benytter samme konstruksjon selv, endret source R3/R12 til 36R for å få litt mer gain.
Fant det litt upraktisk med batteridrift så bruker et godt power og i overkant av 25V for øyeblikket.
Veldig detaljert og ærlig gjengivelse, høyt og bredt.
Det tar dog en god del timer før bassen er ordentlig på plass.

Du skal bruke mange penger på noe bedre fra butikken.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
På jakt etter en RIAA i en rimeligere prisklasse kom jeg over et DIY byggesett fra Boozhound Laboratories. 2 2SK170 pr kanal, ellers er det motstander og kondensatorer.

Alle deler følger med (ikke chassis, strøm) og byggebeskrivelsen er grei. Nå er det god plass på kretskortet, så det er rom for flere tommeltotter. Det tok ikke lange tiden å lodde dette sammen :)

Kretsen skal ha en spenning mellom 12 og 24V. Jeg har gått for en løsning der jeg bruker 16 x 1,5V AA batterier. Puttet det hele i et kabinett fra Hammond (H1441-16BK3)

Mangler nå bare skruer til lokket og litt innspilling.

Jeg har satt på en standard 47k load resistor. Er det andre verdier som burde fungere bedre med Rega Bias 2 ? Inntrykket er at denne låter bra, lavt støygulv, men muligens en anelse lys. Dette kan selvsagt være at jeg ikke har riktig nåletrykk på stiften, vekt er på vei fra ebay.



Boozhound Laboratories: Phono Preamp Assembly Manual

Boozhound Laboratories: JFET Phono Preamp Kit

Boozhound Laboratories JFET RIAA Phono Preamp Kit

Chassis Box - Hammond, Black Steel, 10" x 6" x 2" | Antique Electronic Supply LLC
Du bør bytte de 33nF kondisene til noe (nesten hva som helst) annet....de russiske "teflon" lyder ikke bra i denne kretsen (=skarpt/lyst)
Har byttet frem og tilbake alle, og 33(34)nF var mest påtrengende.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
Klarer seg med samme regulator... du ville hatt mye mer igjen for bedre filtrering FØR regulatoren


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
Ser bra ut! Og, om matchen er noenlunde, vil tilsvare/overgå en 5k+ riaa i lydkvalitet


Steinkare

Overivrig entusiast
Ble medlem
15.06.2004
Innlegg
830
Antall liker
190
Torget vurderinger
7
Hvordan var det å få inn mc pre pre-en? Låter det bra?

Steinkare


mteinum

Hi-Fi freak
Ble medlem
29.05.2007
Innlegg
9.575
Antall liker
2.705
Sted
Øya
Torget vurderinger
1
Jeg har ingen anelse. Av mangel på MC PU må jeg nok vente litt med å koble inn denne kretsen.


Hemispheres

rush fan
Ble medlem
10.11.2011
Innlegg
1.136
Antall liker
477
Sted
Lund, Krs
Torget vurderinger
168

kadango

Medlem
Ble medlem
23.11.2010
Innlegg
23
Antall liker
6
Sted
Sokndal
Til dere som har peiling på hvilken ende av loddebolten som er varm og pusler med diy så løp og kjøp:cool:.
Dette er i mitt mm.oppsett det apsolutt beste jeg har hørt. Takk til Cobra2 for at jeg nå er en lykkelig eier.

mvh.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75

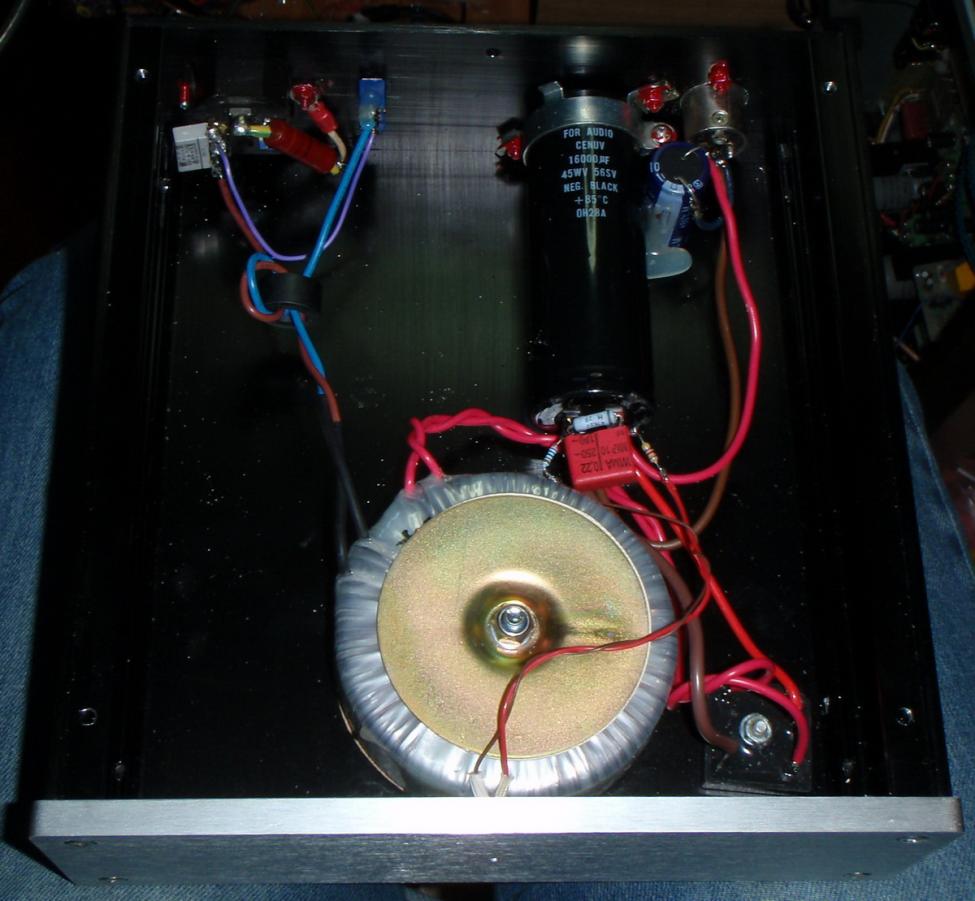

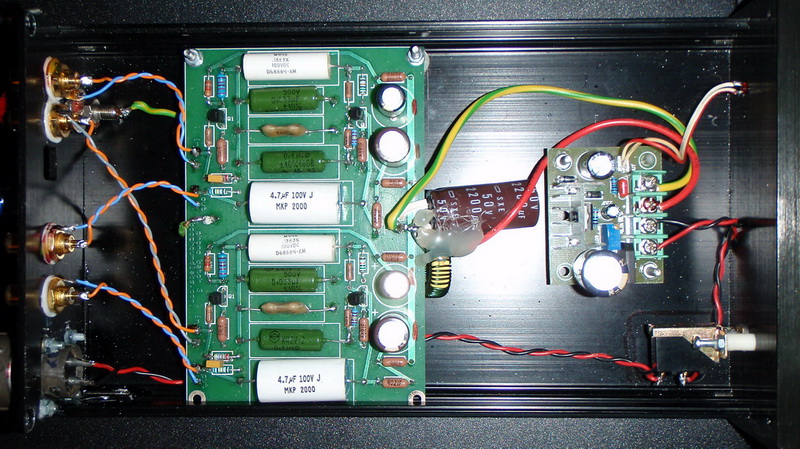

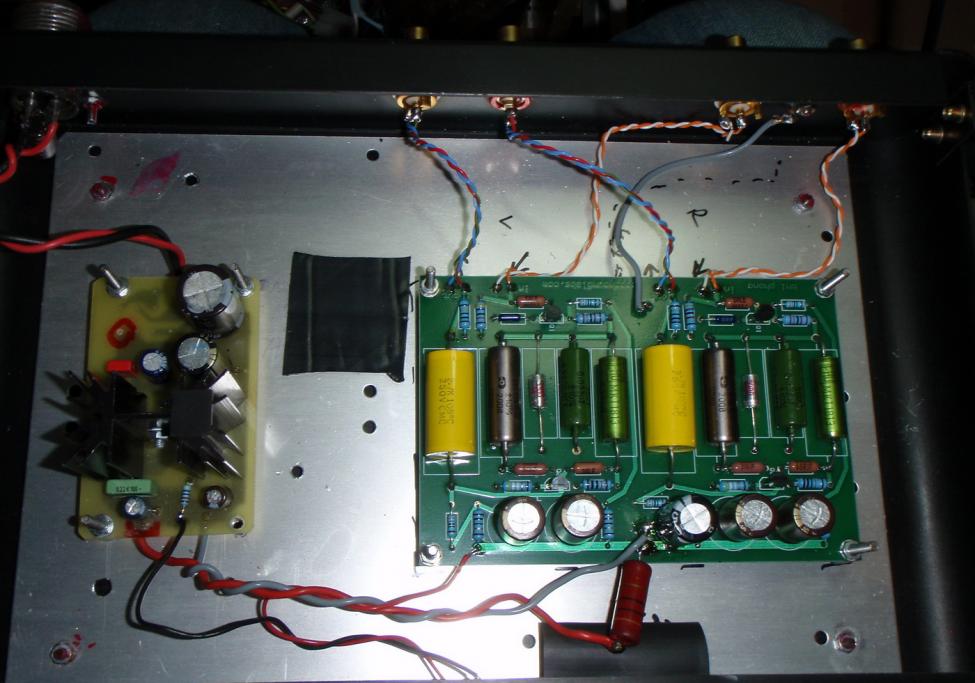

Og der forsvant nr 2...! (savnes allerede). Også denne er någet oppgradert i forhold til kit, en anelse mer gain, & bedre kondensatorer & motstander.


Vedlegg

HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2

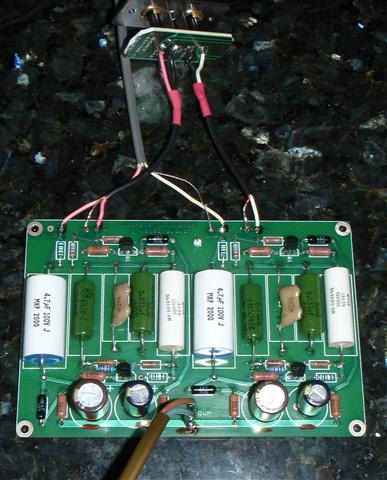

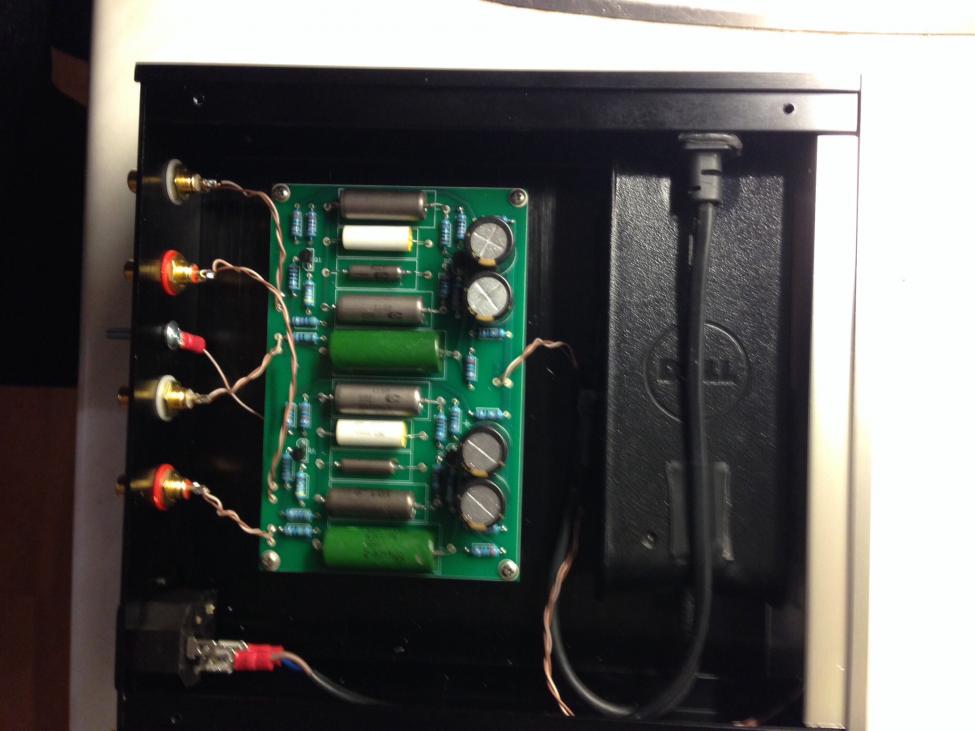

Da er min boozhound bygd, men er slett ikke fornøyd.....så trenger jeg tips til utbedringer.
For når jeg kobler den opp i anlegget får jeg en høyfrekvent trafolyd i høytalerne, og i og med "volum nivået" er mye lavere på denne må jeg skru en del opp i forhold til min Cambridge.
Må øke 5-10 min på volumrattet om man tenker den som ei klokke.
Jeg benytter en psu fra en dell laptopp som psu, og den gir 19,5 volt.
Kan det være for lite volt og mye støy fra denne?
Tips mottas med takk, og helst servert fra teskje da jeg er ny i dette gamet.

edit: Ser at på bildet har jeg forsøkt med andre 33nf kondensatorer som anbefalt over her.
Har satt i originale igjen.


Vedlegg

Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
PSU er nok langtfra god og iallefall alt for nærme !!


HAREPUSEN

Hi-Fi freak
Ble medlem
04.11.2009
Innlegg
1.216
Antall liker
390
Sted
telemark
Torget vurderinger
2
koster ingen ting å løsne printet flytte det , bare litt vinkling kan være nok , kan det stå på høykant mot bøssingene ?
Det er bedre å gamble enn å gumle


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
Prøv først å få psu ut av kabinettet.
-det du linket til er om mulig dårligere....


mteinum

Hi-Fi freak
Ble medlem
29.05.2007
Innlegg
9.575
Antall liker
2.705
Sted
Øya
Torget vurderinger
1
PC-PSU'er støyer noe helt forferdelig, disse har lite å gjøre i et RIAA trinn.


HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Jepp Teinum, det ar jeg funnet ut, ubrukelig!
Hjalp ikke å flytte det ut, bare en litt annen frekvens, om mulig enda mer irriterende.
Men hva gjør jeg, gode forslag til noe jeg bruke uten at det koster skjorta?
Har ikke lyst på batteri, da jeg spiller mye LP


HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Relativt kostbare de her......men kan de stå i kabinettet?
Blir ikke for nære dette altså?
Det du benyttet, må man ikke ha med det power suply settet også da? Var det ikke bare trafo du linket til, eller var det komplett?
editt: så nå at du hadde linket til to sett ja....


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
Likeretter, kondiser, regulator mm kan stå i kabinettet, transformatoren bør stå utenfor.


HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Ok, håpet at jeg slapp noe utenfor kabinettet :-/
Har mest lyst på ei veggvorte da... Orker ikke til med et kabinett til...
Bør vel være mulig benytte det? Det som leveres til fedige trinn vel...?


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
Ja, en AC-vegg-vorte (+ likeretter/psu i chassi) vil fungere.
DC-veggvorter er generelt for dårlige til denne konstruksjonen.


HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Ja, en AC-vegg-vorte (+ likeretter/psu i chassi) vil fungere.
DC-veggvorter er generelt for dårlige til denne konstruksjonen.
Takker for tips!
Skjønner at det ikke r optimalt ja.
Fant en psu til noe andre datagreier som var tyst, i hvert fall til man skrur opp noe avsindig.
Benytter meg av den til det blir bedre økonomiske tider, så blir det nok et bygg av en psu også skal du se :)
Det låter nå langt bedre nå, og i hvert fall ikke noe tilbake fra Cambridgen vil jeg tro. (Har ikke riktig pickup, da det var feil på min RP40)
Men om man skal få et høyere volum (er det gain det heter?) kan man bytte noen motstander og oppnå noe fornuftig.
Det er stor forskjell mellom de digitale kildene mine og denne nå.
Er spenninga man gir det med på å bestemme volumet ut?
16,3 volt har jeg foret med nå.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
4.524
Antall liker
643
Sted
Stavanger
Torget vurderinger
75
Spenningen gjør ingen forskjell på gain. Men, du kan øke den til 20-24V for litt bedre lyd...
For mer gain må du bytte 2 motstander/alternativt paralell-koble.
R3 (std=50 ohm) -> prøv ~ 33 ohm (100 ohm i paralell)


HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Spenningen gjør ingen forskjell på gain. Men, du kan øke den til 20-24V for litt bedre lyd...
For mer gain må du bytte 2 motstander/alternativt paralell-koble.
R3 (std=50 ohm) -> prøv ~ 33 ohm (100 ohm i paralell)
Takker, det skal jeg forsøke....må bare få tak i det :)
Satser nok på å få tak anna strømforsyning også etter hvert.....men det spiller like bra som cambridgen, og litt til kanskje.
Så får jeg ha dette som et forbedringsprosjekt, moro med prosjekt. Kjekt når man kan spør seg føre her, og lære sakte :)

Sist redigert:

HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Fått putta inn et par 33 ohm i R3 og det hjalp litt på gainet. Har også fått orden på platespillerproblemet med en deffekt pickup.
Har altså fått litt tid lyttetid i ro nå, og er egentlig overasket over hvor mye bedre det låter etter hvert.
Har jo lyst til å forsøke meg på strømforsyning også etter hvert, men det får vente til bedre tider.
I mellomtiden har jeg lyst til å for søke forskjellen på den strøforsyningen jeg benytter i dag og batteridrift.
Det står jo anbefalt 12-24 volt, men vil det gå galt om jeg forsøkte med 3x9 volt i serie tro?
Om jeg skulle ønske å prøve enda mer gain, er det da redusere ytterlig på R3, eller er det å redusere R12 da?
Er jo et spørsmål om dette er lurt for den totale lyden også da. Jeg kan fint leve med det som det er nå, men det er mindre sjokkartet når det er mer avstemt til nivået på digtale kilder.........hender jo bakoversveisen kommer helt av seg selv :)


HiFi_Martin

Hi-Fi entusiast
Ble medlem
30.01.2004
Innlegg
437
Antall liker
199
Torget vurderinger
2
Takker Cobra2.
Hva med å gi den 27 volt fra batteri, er det overkill?

Topp Bunn
