    Hei alle sammen.

    Jeg har lenge latt meg inspirere av Mr. Fikusz og hans Lampizator prosjekt. Jeg tenker da spessielt på arbeidet han bedrev før han gikk komersj, og han la hardcore skills på hylla.

    I hans ånd har jeg en stund hatt veldig lyst til å putte ett lampizator utgangstrinn inn i en Bluesound Node.



    Noen som har noe å si til dette? Tull eller morro? :confused::rolleyes::confused:

    M.v.h. Dyret

    Sist redigert:

    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Ser det er mange som har tittet innom her, men ikke turt å si hva de mener ;)


    Har åpna litt og titta. Så her kommer litt porno for oss som ikke er som vi skal.

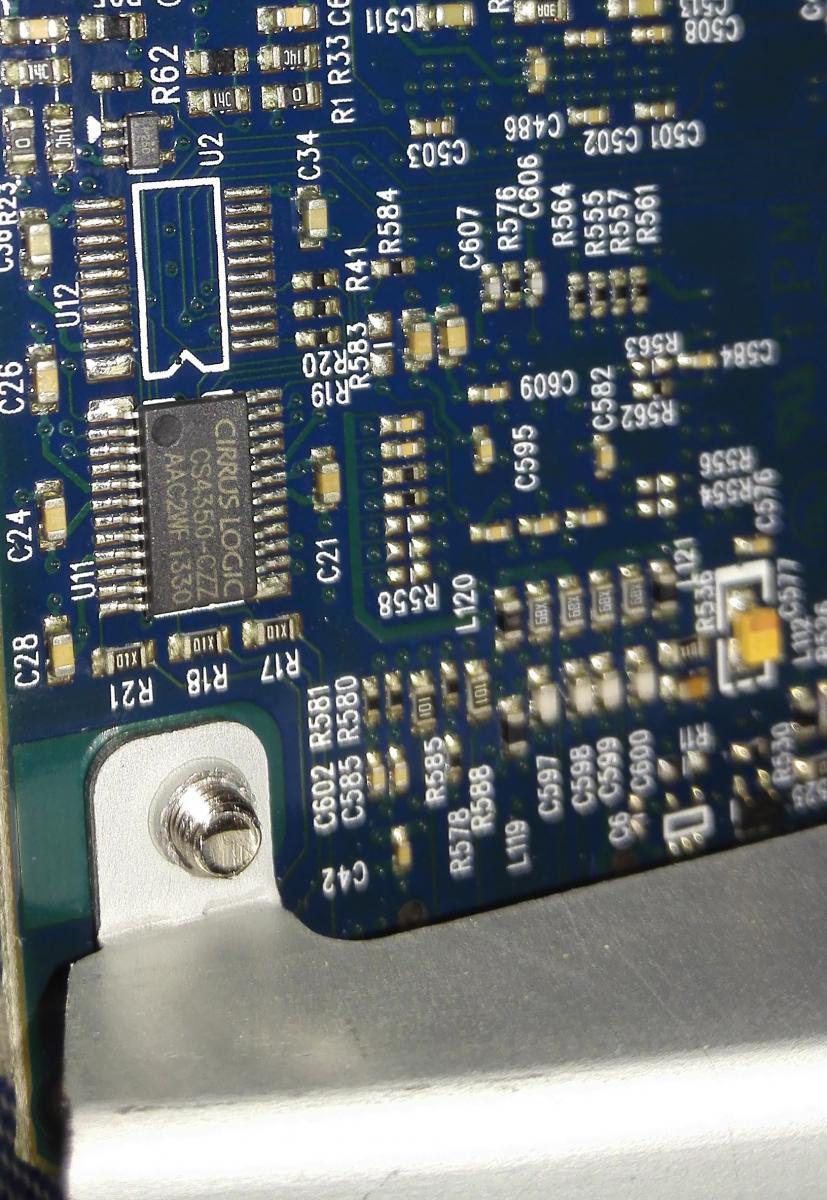

    Dac Chip.jpg


    Link til DAC-Chipen HER

    Innmat 1.jpg


    Innmat 2.jpg


    Skulle jo tro det er forbedringspotensiale her ja.


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Da har det skjedd litt mer. Er jo så fint være ute, så er en skam å sitte inne, men kan jo forsvare det pga beinbrudd ;) (Nesten :p)

    Har nå tatt en liten titt på denne kretsen fra databladet til DAC-Chippen.



    Dette er strømtilførsel til DAC-Chippen, og i kjent Mr. Fikusz stil skal disse kondensatorene oppgraderes.



    Her ser dere disse kondensatorene (de 4 runde store blanke :))
    (Ikke C33 og C43. Disse er en del av utgangskretsen sammen med OP-AMP`en i midten. )
    Denne utgangskretsen skal jo ikke brukes mer, når vi har Rør direkte etter DAC`en. :D


    Her er de kipe stock-kondensatrorene byttet med bedre OSCON kondensatorer.

    OBS: Disse måtte gjøres om, da deksel ikke passet. Kondensatorene ble da vinklet kraftig oppover kortet.
    (Beklager ingen bilder av det).


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Da står prototype 1 av herligheten å spiller. Skal bli spennende å se utviklingen når røret har fått noen timer.


    knarfar

    Hi-Fi freak
    Ble medlem
    08.03.2014
    Innlegg
    2.412
    Antall liker
    2.269
    Sted
    Oslo
    Nå synes jeg du virkelig våkner Dyret. Stilig prosjekt. Du kan litt om elektronikk skjønner jeg. Er spent på resultatet av dette. Min går optisk rett I en dac, men jeg skjønner du antakelig ønsker en frittstående løsning? :)


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Takk for det Fandrese!

    Så bra att du har en du også, da kan vi sammenligne mod og ikke mod ;)
    Tanken var en integrert løsning, med DAC-Chippen som sitter i boksen, med en bedre utgangskrets og bedre komponenter etter DAC`en.
    Ser vel att det største problemet mitt er plassen inni den flotte hvite boksen. Men det problemet får man ta etterhvert.

    Nå må det bestilles litt mere komponenter ;)


    HCS

    En vanlig fyr fra bygda..
    Ble medlem
    22.02.2007
    Innlegg
    21.794
    Antall liker
    17.144
    Sted
    Nesten Gjøvik..
    Torget vurderinger
    20
    Dette var et kult prosjekt ...New meets old...And improves.. :)


    jorwed_

    «Klokkeren»
    Ble medlem
    04.09.2012
    Innlegg
    8.037
    Antall liker
    9.223
    Sted
    Nordre Follo
    Torget vurderinger
    77
    Kult. Jeg har en boks på inngående. Kanskje den må sendes på oppgradering :)
    Har du noe budsjett på delene?


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Er i kontakt med en nå for å få produsert trafo til dette prosjektet. Siden plass er en kritisk faktor her, så må ting skreddersys.
    En ting som er interessant er att DAC`en i Node`n har balansert ut, så det er jo også mulig å få balanserte utganger uten veldig mye styr. Men det får komme ved en senere anledning.

    Ser frem til å få flere deler i hus, og få alt litt mer på plass. Den virker som den ligger strødd nå, men det er ikke noe å vise frem enda :(


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Til dere som lurer så ser herligheten slik ut for øyeblikket. Det viktigeste for meg da jeg satt dette sammen var å få det til å fungere, og estetikken har midt sakt ikke vært i høysete.



    Det som står for tur nå er å vente på litt deler, og deretter å få dette inn i orginalkassa (forhåpentlig vis).
    Vet ikke om det er plass, men som de sier i Flåklypa; "Time vil shåvv".



    Slenger også med ett stemningsbilde fra i går kveld ;)
    De er pene disse "steinalder-greine" ;)


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Hei Raist. Har desverre ikke noe ferdig skjema enda, men det kommer når jeg ser att ting virker som det skal over litt tid.

    Venter på deler for å få ferdigstilt prosjektet. Er jo trossalt penere med en komplett kasse, enn masse greier som flyter rundt på ei fjøl :D


    Raist

    Overivrig entusiast
    Ble medlem
    20.09.2004
    Innlegg
    779
    Antall liker
    6
    Sted
    Setesdal
    Hehe, form følger funksjon! :) Uansett kult prosjekt, hadde vært moro å få noe rør inn i signalveien igjen etterhvert!


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Da har det om sider skjedd litt med Node-prosjetet igjen. Dette på tross av sommer og fint vær. Det har vært litt regn de siste dagene, og delene har kommet dumpende ned i postkassa litt etter litt, så dette har vært ganske morro ja.

    De siste kveldene har gått med til å finne plass. Tanken har vært å putte trafo i en kasse oppå Noden, og ha røra synlige, og det ser ut som skal gå ganske bra. Strømforsyninga til anodene har fått sin plass inni kassa. Dette er ett standard CLC filter, og siden sist har brolikeretteren blitt byttet ut med ett lite søtt likeretter-rør av typen 6X4. Dette er ett lite 7 pins rør med to dioder. Den kipe Kina-trafoen som ble brukt under første test har blitt byttet ut med en litt bedre toroid trafo.

    Har tatt noen bilder akkurat nå av herligheten som står å spiller. Må da bare få si att det lyder penere enn det ser ut ;)


    Dårlige bilder av strømforsyninga under SMPS som er orginalt.


    Enda ett dårlig bilde av herligheten. Her med toroid og likeretterrør på utsiden, og PSU på innsiden av kassa.


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Da har jeg hørt en god del timer på "tingen" liggende på ei fjøl på gulvet. Delene har kommet inn døra, og tror jeg har bestemt meg for att det er sånn det blir.
    Siden det ikke er lett å bestemme seg, så sliter jeg litt med hvordan dette skal settes sammen. I den forbindelsen håper jeg på innspill fra noen kloke hoder.
    Slik jeg ser det har jeg tre murlige måter å plassere herligheten.

    Alternativ 1


    Alternativ 2


    Alternativ 3


    Sånn jeg ser det, er alternativ 2 en utfordring rent teknisk. (Sikkert ikke umulig... Men...)
    Hva syntes dere? Noen som har noe å komme med?

    På forhånd takk.


    knarfar

    Hi-Fi freak
    Ble medlem
    08.03.2014
    Innlegg
    2.412
    Antall liker
    2.269
    Sted
    Oslo
    #1 er jo den som følger BS designet mest. My favorite. 8)


    gwikse

    Overivrig entusiast
    Ble medlem
    10.02.2006
    Innlegg
    1.079
    Antall liker
    246
    Tøft prosjekt :)

    Alt 1 ser "orginalt" ut (ser ut som noe bluesound kunne gjort selv).

    Edit: om du vil gå "all in" hadde det vært kult om boksen hadde samme form som bluesound kassen. Men det krever custom boks.


    knarfar

    Hi-Fi freak
    Ble medlem
    08.03.2014
    Innlegg
    2.412
    Antall liker
    2.269
    Sted
    Oslo
    Du får si fra når du er klar. Akkurat nå I Spanien, men er klar for en aften om en ukes tid hvis det passer til å teste ut stålampa di.... ;D


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Etter ekstremt mye om og men, har det omsiden blitt gjort litt mer på dette håpløse idiot-greine mine ;)


    Har nå fått gjort ferdig PSU, og prøvd etter beste evne å integrere denne i kassa.
    Mye er gjort med noen spacere, og gode gamle "lodde skinner" (aner ikke hva det heter). PSU er en ganske enkel CRC, med en 6,8 uF MKP rett etter likeretterrøret. Splittet til to motstander, og deretter til hver sin Mundorf HV Power CAP 100uF / 500V. Deretter til hver sinn anode.

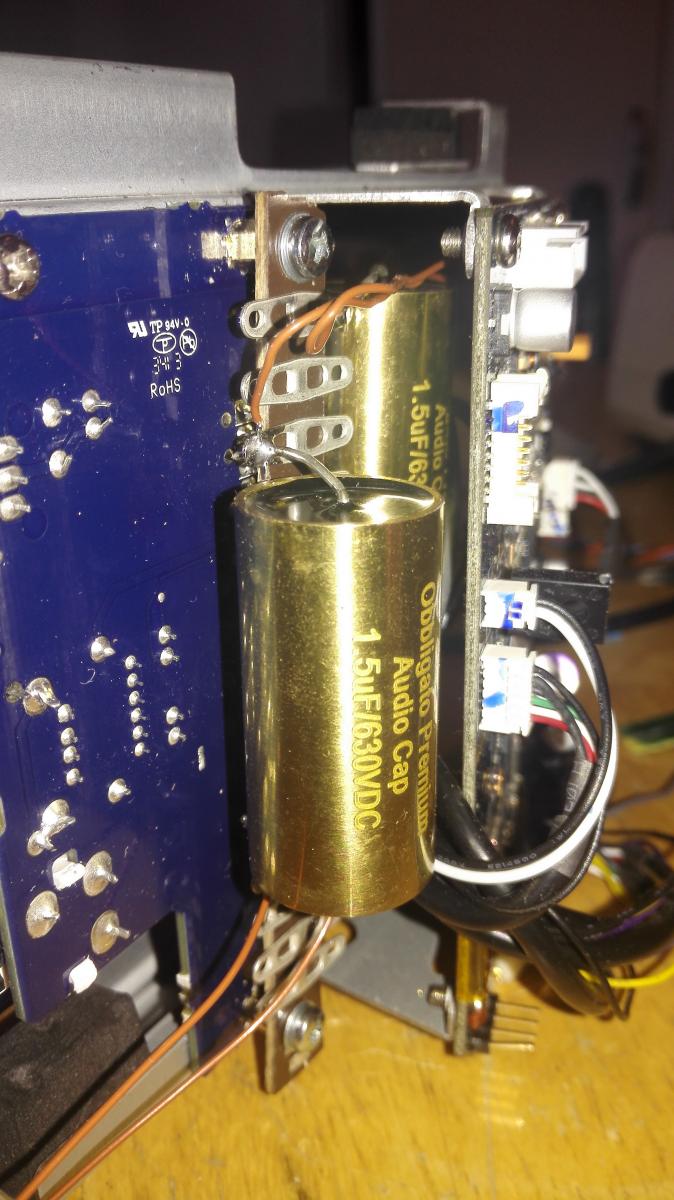

    Tantalum kondensatorer etter DAC-chip`en er loddet på første loddepunkt etter utgangen, og utgangskondensatorene er på plass. Her har det blitt Obbligato Premium Audio Cap 1.5 uF/630VDC.




    For å kunne velge litt friere på signalrørfronten har jeg også satt inn en vippebryter på baksiden (ingen bilder av dette enda desverre) for å kunne velge mellom 9A og 9AJ heater.


    Her en orginal, og en halvferdig (ødelagt) Node. Koblet opp for å være helt sikker på att den fortsatt er i orden ;)

    Mer kommer, når tiden strekker til.


    knarfar

    Hi-Fi freak
    Ble medlem
    08.03.2014
    Innlegg
    2.412
    Antall liker
    2.269
    Sted
    Oslo
    Rett fra skrapboden I Star Wars ser det ut til. Eller er det fra Transformers? Blir artig å høre hva denne konstruksjonen kan gi Dyret. :) :cool:


    ragwo

    Mid-Fi Freak
    Ble medlem
    02.05.2007
    Innlegg
    3.252
    Antall liker
    2.765
    Sted
    Bodø
    Torget vurderinger
    37
    Denne tråden har gått meg hus forbi. Virkelig morsom lesning! Gleder meg til å følge den videre :)


    Dyret

    Hi-Fi freak
    Ble medlem
    31.05.2012
    Innlegg
    2.148
    Antall liker
    1.976
    Sted
    Byen med kråke
    Torget vurderinger
    1
    Rett fra skrapboden I Star Wars ser det ut til. Eller er det fra Transformers? Blir artig å høre hva denne konstruksjonen kan gi Dyret. :) :cool:
    Ja, det blir spennende å høre om det er liv laga. Blir nok ikke lenge til den synger ;-)
