Bliesma med nye 3" dome mellomtoner

Diskusjonstråd Se tråd i gallerivisning

  • coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.487
    Antall liker
    5.453
    Sted
    Bergen
    Torget vurderinger
    2

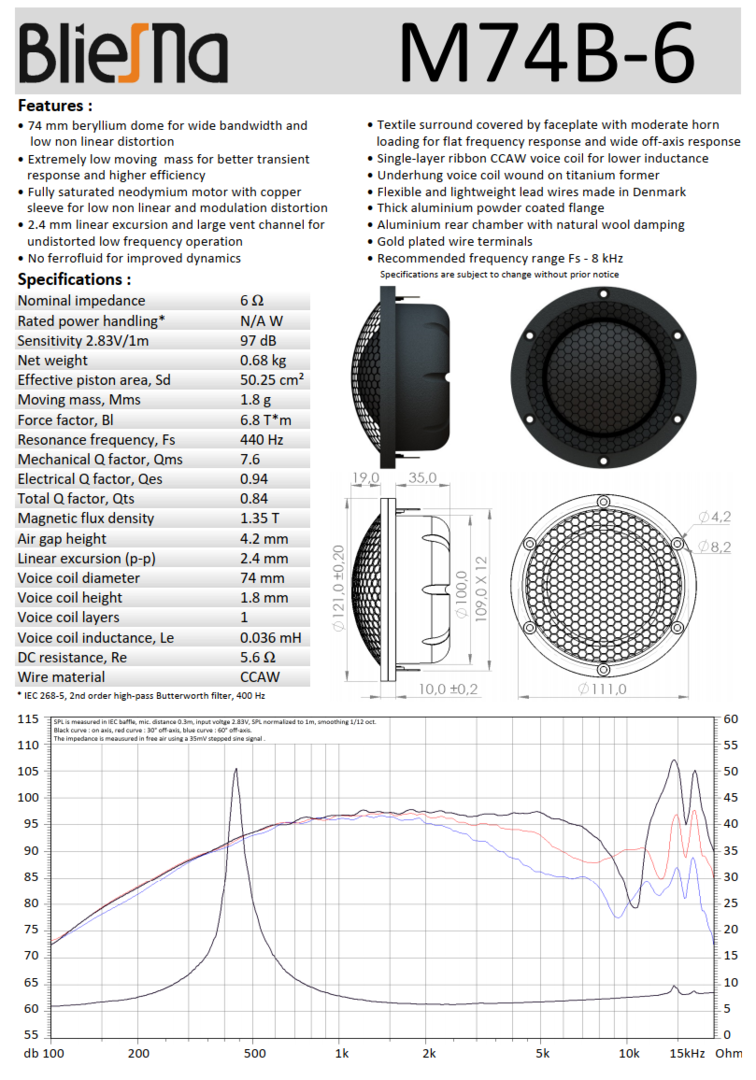

    Hva er de voldsomme peakene rundt 15 khz? Forventer ikke at Beryllium har kraftige resonanser så lavt, så må jo spørre om dette er Beryllium eller en legering med noen prosenter Beryllium i?


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.222
    Sted
    Østfold
    Tja, dette er en 3". I følge det vi har sett av modal analyse av 4" kompresjonsdrivere flekser de godt fra 5kHz, og da er det vel ikke noen stor bombe om en 3" er stille til ca 11k og bryter opp på 14,5k. Det tilsvarer en oppbrytning på 42,5kHz for en 1" dome, temmelig realistisk skulle jeg mene.


    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Jeg vet ikke hvor lett denne membranen er i forhold til en "kraftigere" 3" eller 4" BE kompresjonsdriver membran. Jeg vil anta en CD membran er tykkere enn denne.


    Sluket

    Sivilaudiofil og Master Baiter
    Ble medlem
    11.08.2006
    Innlegg
    55.201
    Antall liker
    101.665
    Torget vurderinger
    23
    En 4" membran i titan eller Be er papirtynn. Eks. membranet på en TAD TD-4001 (som er en 3 15/16" driver) er 1 gram.
    Magnetflux på 2,0 T mot Bliesma sin 1,35 T. Arealet på TD-4001 er ca. 143% av Bliesma.

    Sist redigert:

    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.222
    Sted
    Østfold
    50µ folie er vanlig for beryllium, mens 25µ er ganske vanlig for titanium. 50µ beryllium i 4" veier 0,72g mens 25µ titanium i 4" veier 0,88g. I 3" veier 50µ ca 0,46g. Folietykkelsen er den man starter med før man former domen, og effektivt membranareal er det av en skive med tilsvarende diameter som ligger i Y/Z-planet, altså uten det ekstra arealet en domeform gir ift en flat membran.


    Sluket

    Sivilaudiofil og Master Baiter
    Ble medlem
    11.08.2006
    Innlegg
    55.201
    Antall liker
    101.665
    Torget vurderinger
    23
    Og så kommer kantoppheng og spole etc. i tillegg - der forekommer det forskjellige materialer, alt fra ren Be til kunststoff og alu/kobber.


    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    dvs de eventuelle oppbrytningene vi ser på Bliesma membranen vil være mer eller mindre iht CD variantene.
    Avventer HifiCompass nettsiden til å se deres tester når disse mellomtonene blir tilgjengelig i Q1-2022.


    coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.487
    Antall liker
    5.453
    Sted
    Bergen
    Torget vurderinger
    2
    Uansett, hadde vært svært interessant å høre en høyttaler bygget med denne nye mellomtonen (overså at det var ren mellomtone) sammen med T34B.
    Kan umulig låte vondt gjort riktig.


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.977
    Antall liker
    4.257
    Sted
    moelv
    Torget vurderinger
    2

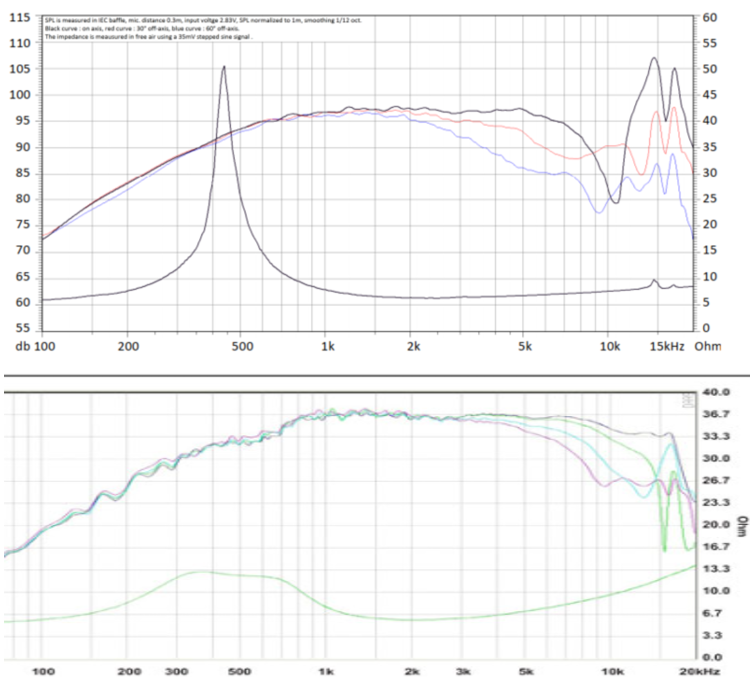

    Litt intr å sammenligne med Satoris 3". Ikke helt korrekt, men har forsøkt å strekke kurvenes x-retn for sammenlign.:


    coolio

    Hi-Fi freak
    Ble medlem
    19.09.2015
    Innlegg
    5.487
    Antall liker
    5.453
    Sted
    Bergen
    Torget vurderinger
    2
    Kan man stole på Satori sin? Den viser ingen resonans på impedansen eller on-axis, men på 15 og grader ser det jo ut som en resonans.
    Tilsvarende frekvensområde, så sikkert bare velstand at det blir trøbbel rundt 15 khz?


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.222
    Sted
    Østfold
    I stor grad vil det nok være slik, men husk også at i motsetning til en kompresjonsdriver har en direktestrålende membran veldig lav akustisk impedans. Det virker dermed svært moderate krefter på selve membranen sammenliknet med hva som er tilfellet for en kompresjonsdriver. Allikevel er det nok riktig å si at om domevinklene er rimelig like er dette ganske overførbare tall mellom CD og åpen dome.

    Her er en av flere interessante artikler om emnet membranmaterialer:



    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.249
    Antall liker
    16.222
    Sted
    Østfold
    Kan man stole på Satori sin? Den viser ingen resonans på impedansen eller on-axis, men på 15 og grader ser det jo ut som en resonans.
    Tilsvarende frekvensområde, så sikkert bare velstand at det blir trøbbel rundt 15 khz?
    Det er vel 2,5" tekstildomen til SB vi ser på der. Ser ut til at den har lav Qms og noen kavitetsresonanser som bidrar til den litt merkelige impedanskurven.


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    2.977
    Antall liker
    4.257
    Sted
    moelv
    Torget vurderinger
    2

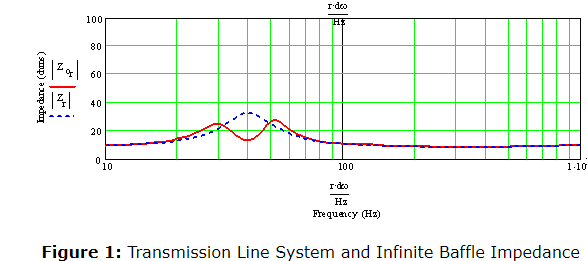

    Kaviteten er her et "TL"-kammer bak domen.
    Dette trykker imp-pukkel ned.


    Vedlegg

    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Uansett, hadde vært svært interessant å høre en høyttaler bygget med denne nye mellomtonen (overså at det var ren mellomtone) sammen med T34B.
    Kan umulig låte vondt gjort riktig.
    Jeg har et sett T34B liggende til et passende prosjekt kommer forbi, så denne M74B er virkelig av interesse.
    Mangler bare en eller to passende mid-basser mellom denne beryllium mellomtonen og 15" til @Snickers-is :D

    Purifi kommer med 8 og 10"
    Ref prelim 8" info fra Lars Risbo her

    This is of course extremely preliminary. The prototype has currently fs at 37Hz and Qts of 0.45 so actually more suited for sealed than reflex. Vas is 36L. From a quick back of a napkin then Qb=0.7 is reached at around 25L box volume and this gives fb=F3=58Hz -maybe not as low but quite good for a 25L sealed. We are looking into making the suspension a bit softer which brings fs and Qts down to better work in reflex. For a sealed, this would reduce the box volume even further and F3 will not change (smaller box just needs to make up for the reduced suspension stiffness.

    Cheers,

    Lars


    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Og der lå de ute hos Solen

    545CAD dvs ca 3900NOK per stk for M74S, M74P og M74A
    Mens det er 930CAD dvs ca 6600NOK per stk for M74B-6



    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Jeg sendte en email til Bliesma og fikk følgende svar i dag:
    The prices are 380 Euro/pcs. for M74A,P and S model.
    Price for M74B is 650 Euro/pcs.

    All prices are without German VAT and delivery costs. The drivers will be available in Feb-March 2022.

    Also , we still have some small quantity of M74A,P and S remained from the pilot batch in stock right now. If you are interested in, please let us know.

    Mit freundlichen Grüßen / With kind regards,

    Stanislav Malikov


    mk1classic

    Hi-Fi freak
    Ble medlem
    07.01.2009
    Innlegg
    1.871
    Antall liker
    1.436
    Sted
    Sandvika
    Torget vurderinger
    2
    Hificompass har nå lagt ut sin test av Bliesma M74 serien.
