    Jeg har bygd ett RIAA-steg for MM og HOMC basert på AudioKarma CNC Phono Stage.








    AudioKarma CNC er en fantastisk forforsterker for platespillere, denne versjonen har en rekke forbedringer:

    Kretskortet er mindre enn de som har vært tilgjengelige fram til nå, det måler bare 90x51mm. Det er også to-sidig, der oversiden er et jordplan som skjermer mot forstyrrelser.





    Forforsterkeren har justerbar forsterkning, 36, 40 og 44 dB.

    Med nytt design på passiv RIAA-equalizer er det bare fem komponenter i lydbanen pr kanal. Maksimal avvikelse fra RIAA-kurven er rundt 0.05 dB om man matcher komponentene helt korrekt.

    Inngangsimpedansen er justerbar:



    Alle komponenter har standard-verdier, med resistorer fra E24-serien.

    Med strømforsyning får hele prosjektet plass i et 0905-kabinett:



    Mala

    Overivrig entusiast
    Ble medlem
    14.03.2012
    Innlegg
    1.034
    Antall liker
    403
    Sted
    Haugesund
    Torget vurderinger
    5
    Stilig :)

    Totalpris på ett slikt prosjekt? Ikke at jeg har planer (eller evner) om bygging, men det såg interessant ut likevel. Og hvordan låter det sammenlignet med annet utstyr du har prøvd?


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Takk Mala,
    Jeg har designet kretskortet selv, med noen vitale endringer fra det originale designet. Først og fremst er det RIAA-filteret som har fått gjennomgå, dessuten er kortet nesten bare halvparten av størrelsen til de andre kortene som fins. En annen viktig endring er at kortet har et fullt jordplan, som gjør at det skjermer mot forstyrrelser.

    Komponenter til dette prosjektet koster omtrent 200 kr. Så tilkommer kabinett, kontakter, kabler og strømforsyning. Kabinettet på det siste bildet koster ca 100 kr på eBay. Det er mulig å bygge prosjektet i et sånt kabinett for så lite som rundt 700 kr.

    Hvordan låter det? Helt overveldende bra, vil jeg si. Det er ingen støy eller forstyrrelser når det står på og bakgrunnen er dønn svart når det spilles musikk. Det er en oppløsning og detaljrikdom som jeg aldri har hørt før, selv med høyoppløst musikk og en bra DAC. Om jeg lukker øynene kan jeg "se" hvert eneste instrument og vokal plassert ut i rommet. Balansen mellom bass, mellomtone og diskant er perfekt.

    På forumet AudioKarma, hvor denne oppstod, er det en superlang tråd som omhandler riaa-steget:
    http://www.audiokarma.org/forums/showthread.php?t=371889


    oen

    Overivrig entusiast
    Ble medlem
    09.03.2010
    Innlegg
    908
    Antall liker
    859
    Hei
    Selger du kortet, eller det til salgs ett sted?

    OK, jeg fant det.

    Sist redigert:

    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Hej igjen,
    Utover riaa-steget har jeg også bygget en strømforsyning. Litt av problemet med operasjonsforsterkere er at de gjerne vil ha +/- 15V (mer eller mindre, men dobbel strømforsyning bruker å være et krav).

    Det betyr som oftest at man må ha en transformator og holde på med sterkstrøm rett fra veggen. Selv om jeg har gjort det flere ganger, har jeg likevel masse respekt for akkurat det. Så min strømforsyning trenger en AC-adapter på 15 volt, sånn som denne:


    Det føles ganske mye tryggere, om sant skal sies. Men ble det bra?



    Jeg målte ripple med mitt multimeter, og kom fram til at det lå på 2-4 mV. Så målte jeg direkte på operasjonsforsterkerne (etter bypass-kondensatorene), og multimeteret viste 0,000. Det går ikke lenger ned enn til millivolt. Så jeg tok fram oscilloskopet, og så at strømforsyningen gir mindre enn 2 mV ripple:



    Etter bypass-kondensatorene på RIAA-steget viser oscilloskopet så lite som 0,1 mV (det varierer fra 0,07 - 0,14 mV):



    Det kaller jeg en god søndag. :)


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Mitt 0905-kabinett har et panel på baksiden med et stort hull for en IEC strømkontakt. Det fungerer ikke for min del, så jeg laget et nytt i plexiglass. Jeg har aldri jobbet med plexiglass før, og det var faktisk ganske så vanskelig. Men, sånn ble det:



    På nærmere hold ser det sånn ut, med to av RCA-kontaktene montert:



    Fram og baksiden av det ferdige panelet. Vel, ferdig og ferdig. Jeg skal jo ha inn en jordkontakt og lodde fast alt:





    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531

    gwrskien

    Hi-Fi entusiast
    Ble medlem
    13.05.2014
    Innlegg
    157
    Antall liker
    29
    Sted
    skien
    Hallo,

    når kommer verson 2 av phono steget? Hva blir endringene?


    Fenalaar

    Hi-Fi freak
    Ble medlem
    12.05.2002
    Innlegg
    6.629
    Antall liker
    2.816
    Sted
    Narvik
    Torget vurderinger
    3
    Jeg stussa litt på inngangsimpedansjusteringa. Verdier fra 17kohm og opp til 150kohm er jo nokså ubrukelig i MC-land, så der burde det jo vært selekterbart med 47kohm, og så verdier fra under 100 ohm og opp til 10 kohm.

    Nå er forsåvidt 44dB gain i minste laget til alt som ligner low output MC, så hvis en setter på en Lundahl trafo, skulle impedansområdet stemme litt bedre og...

    Johan-Kr


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Jeg fikk endelig tid til å ferdigteste den nyeste versjonen i går, faktisk. Den fungerte helt fantastisk. :)

    Phonosteget er designet for MM og HOMC. LOMC behøver en step-up-transformator.

    Kortet burde være tilgjengelig om et par uker. Jeg er ikke ferdig med dokumentasjonen ennå, og jeg venter fortsatt på noen komponenter.

    Alle oppdateringer på dokumentasjonsfronten kommer på hackaday.io:
    https://hackaday.io/project/6167-muffsy-phono-preamp-pp-3



    Kortet er, selv om det ser relativt likt ut, designet helt fra scratch. Ikke bare er det kortere, 84mm mot 91mm tidligere, det har også fått riktig bra plass til skruterminaler. Det betyr at signalbanen er mye kortere enn før. Dessuten er det nesten eksakt symmetrisk, bortsett fra opamp-motstandene, og signalbanene har 100% lik lengde.



    Over er et bilde av layouten, phonosteget har to funksjonsendringer:

    • Input-kondensatorer
    • Ett ekstra forsterkningsnivå: 36, 40, 44 og 46 dB

    Det betyr at man kan selv bestemme inngangskapasitans, og bryterne for forsterkningsnivå har en funksjon når begge to er satt til "off". Max forsterkning er litt høyere. Bra for HOMC men fortsatt ikke nok til LOMC. Utover det, er elektrolyttkondensatorene for opamp bypass økt til 22 uF.

    Her er noen flere bilder:
    https://www.flickr.com/photos/9564542@N07/sets/72157650041046603/with/17215901598/

    Sist redigert:

    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Phonosteg og strømforsyning i et B0905-kabinett:



    Pga størrelsen sklir de rett inn i sporet i kabinettet, uten behov for borring eller skruing. (Nå har jeg borret og skrudd fast den forrige versjonen i dette kabinettet, man kan tydelig se spor av det.)

    All dokumentasjon, bortsett fra selve byggeinstruksjonene, er i prinsipp ferdig:
    https://hackaday.io/project/6167-muffsy-phono-preamp-pp-3

    Jeg kan også legge til at min strømforsyning (Muffsy Hifi Dual Power Supply) nå er prisbelønnet! :D
    http://hackaday.com/2015/05/28/50k-in-play-awarding-65-stickvise-this-week/


    pekaill

    Hi-Fi freak
    Ble medlem
    16.10.2011
    Innlegg
    1.404
    Antall liker
    658
    Sted
    Averøy
    Torget vurderinger
    4
    Jeg har kjøpt versjon 2 av dette kortet, og jeg har begynt å kjøpe inn deler. Jeg trodde jeg hadde passende kondensatorer, men jeg må nok ut å handle.

    Hva slags kondensatorer anbefales for riaakorreksjonsdelen?


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Det er bare utgangskondensatorene som er i selve audiobanen, og jeg vil påstå at så lenge du bruker kondensatorer som har stabil kapasitans over hele audiofrekvensområdet, burde du oppnå et bra resultat. Jeg har selv brukt polyesterfilm, nærmere bestemt Wima MKS2 med veldig bra resultat.

    Om du har mulighet til å måle kondensatorene, pass på at verdiene er like for begge kanalene. Det er viktigere enn at de stemmer 100% med de spesifiserte verdiene.


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Denne må vel være perfekt til AT 150mlx? Tror jeg må bygge meg en. :)


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Bestilte settet og gleder meg til å sette det sammen og prøve.
    Jeg kjøpte to 0905 kabinett, det ene skal få huse riaatrinnet, så blir det en 18v 15va ringkjerne med dobbel psu i det andre kabinettet. :)


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Har allerede bestilt XLR kontakter og en 0.5m lang kabel for å bruke som strømkabel, men jeg vurderer om jeg burde gå for mini xlr istedet.
    Jeg begynner med en billig regulator fra ebay, så kan jeg heller oppgradere den etter hvert.
    Grunnen til at jeg ikke gikk for din psu, er fordi jeg ønsker en rail per vikling. Har du vurdert å lage en med mulighet for "center tap" trafo?


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Grunnen til at jeg ikke gikk for din psu, er fordi jeg ønsker en rail per vikling. Har du vurdert å lage en med mulighet for "center tap" trafo?
    Hele poenget med min PSU er at den skal være så enkel som mulig, men likevel av meget god kvalitet. Det eneste som skal til for å bruke en center tap er to dioder til, men det var ikke målet. Det er ikke umulig at det kommer en annen versjon, men det kommer nok ta litt tid.

    Edit:
    Jeg var nok for kjapp når jeg svarte, det ser litt arrogant ut når jeg leser det igjen nå. Unnskyld.

    Et problem som mange har når de skal bygge elektronikk selv er at de veldig ofte må tukle med 220-volt. Spesielt gjelder det doble strømforsyninger. Det er dette problemet jeg ville løse, og med det i tankene ville jeg ikke like godt legge til muligheten for å holde på med sterkstrøm.

    Det i seg betyr ikke at det ikke kommer en annen versjon, det er bare ikke noe jeg har planlagt akkurat nå. (Dessuten er det umulig å konkurrere med eBay, hvor det florerer av den typen strømforsyninger, i pris...)

    Sist redigert:

    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Fikk pakken i posten idag. :)
    Ble litt skuffet over å få v2 kortet da jeg trodde at jeg hadde bestilt v3, men jeg regner med at lyden blir den samme. ;)
    Ellers var kitet veldig bra, alle motstander var merket godt og det tok en halvtimes tid å lodde sammen alt. :) Det manglet en 3 pins terminalblokk, men det er ikke verdens undergang.
    På utganger og strømtilkobling blir dessverre skriften på printkortet dekket over når man monterer terminalene, men dette ser ut som er fikset på v3 kortet.

    Alt i alt vil jeg si at dette er det perfekte kit for en nybegynner, da komponenter og kretskort er så godt merket. Da det til og med følger med loddetinn, trenger man bare en loddebolt og en avbitertang for å bygge det.

    Venter fremdeles på strømforsyningsdeler, så får ikke testet det enda. Jeg gleder meg veldig til å høre hvordan dette fungerer. :)

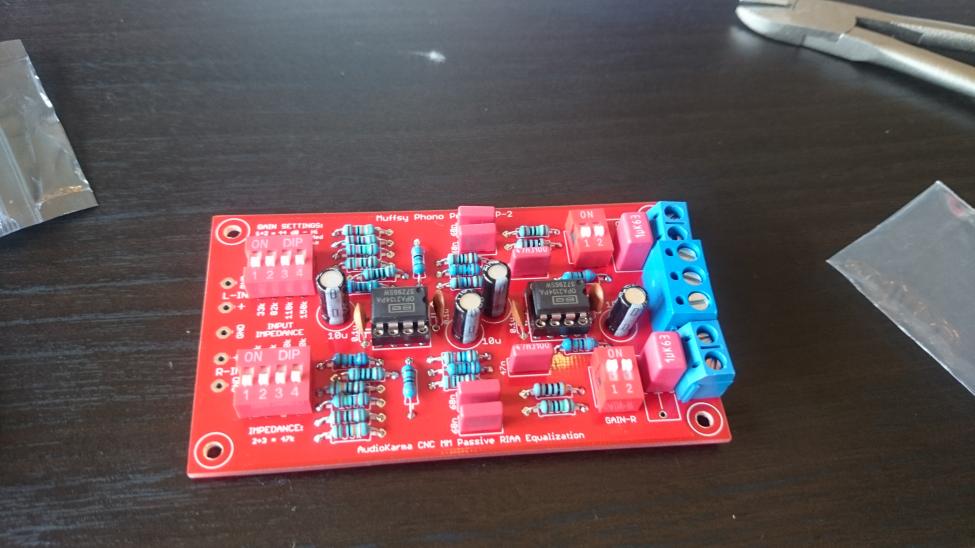

    2015-06-17 13.42.47.jpg


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Hei Yngve,
    Så trist at det ble feil... Jeg trodde det var tydelig på bestillingssiden at det var V2 av kortet, og at det var det du ville ha. Det følger med bare en 3-pins terminalblokk i det gamle kitet, da disse ikke passer på input-siden. Lydkvaliteten er den samme på begge modellene.

    Jeg sender deg en PM, så skal vi se om vi kan komme fram til en god løsning på feilen som ble gjort. Nå er jo versjon 3 tilgjengelig. :D


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Må gi Skrodahl ett kjempestort pluss i boka for god service. :)
    Gleder meg til å få testet riaa trinnet.


    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Et tips om du skal montere phonosteget i et 0905-kabinett, er å montere terminalblokkene innover, sånn som dette:



    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297

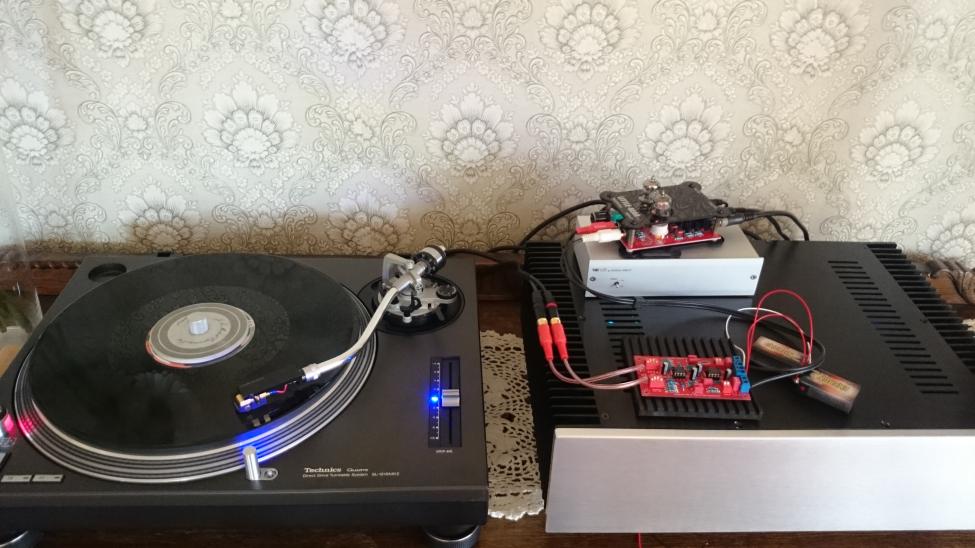

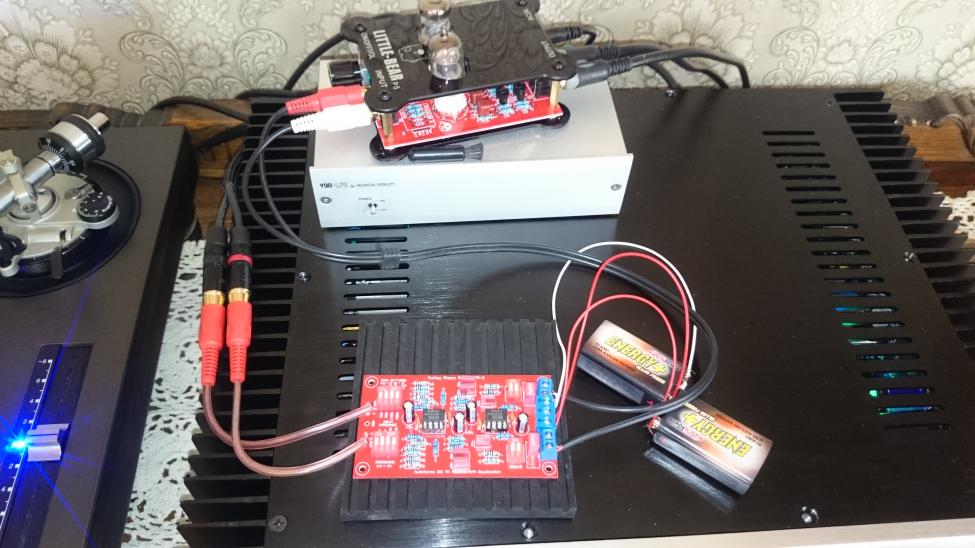

    Ble utålmodig og fant frem noen kabelstumper og ett par batteri så jeg fikk testet den.
    Til tross for at den ligger ubeskyttet rett over en stor ringkjernetrafo, er den helt tyst.
    Lyden? For å si det enkelt, blir ikke Mf v90 lps koblet til igjen. :)



    skrodahl

    Overivrig entusiast
    Ble medlem
    20.03.2015
    Innlegg
    787
    Antall liker
    531
    Ble utålmodig og fant frem noen kabelstumper og ett par batteri så jeg fikk testet den.
    Til tross for at den ligger ubeskyttet rett over en stor ringkjernetrafo, er den helt tyst.
    Lyden? For å si det enkelt, blir ikke Mf v90 lps koblet til igjen. :)
    Så bra at du liker den. Visst låter det bra? Du skal ikke se bort fra at det blir enda bedre med litt høyere spenning enn 2x9V,

    Den nye PP-3 er postlagt idag, snart får du muligheten til å teste den også. Det skal bli artig å se hva du syns om OPA2134 vs. NE5532 opamper.

    ---

    Her er mitt nyeste ferdige phonosteg, uten innkoblet strøm for anledningen:



    -skrodahl


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Låter veldig bra, blir nok mye vinylspilling fremover.
    Jrg trodde egentlig ikke at jeg skulle høre noe særlig forskjell fra v90en, så det var en hyggelig overraskelse. Gøy når man kan bygge noe bedre til 1/3 av prisen.

    Skal teste opampene mot hverandre når det nye kitet kommer.
    Skal også få testet med to ekstra batteri for å høre hvordan den spiller med -18 0 +18 volt. :)


    lyntoft!

    Hi-Fi freak
    Ble medlem
    30.05.2008
    Innlegg
    1.355
    Antall liker
    572
    Sted
    Sagene
    Ble utålmodig og fant frem noen kabelstumper og ett par batteri så jeg fikk testet den.
    Til tross for at den ligger ubeskyttet rett over en stor ringkjernetrafo, er den helt tyst.
    Lyden? For å si det enkelt, blir ikke Mf v90 lps koblet til igjen. :)

    Så bra at du liker den. Visst låter det bra? Du skal ikke se bort fra at det blir enda bedre med litt høyere spenning enn 2x9V,

    Den nye PP-3 er postlagt idag, snart får du muligheten til å teste den også. Det skal bli artig å se hva du syns om OPA2134 vs. NE5532 opamper.

    ---

    Her er mitt nyeste ferdige phonosteg, uten innkoblet strøm for anledningen:



    -skrodahl
    Det skulle da virkelig bare mangle om ikke denne overgår Mf v90, for dette er en glimrende konstruksjon.
    Og som nevnt er 2x9v litt snaut, få på ett ordentlig PSU.

    Jørgen.
