    På bursdagen min i helga kom denne saken på døra:

    (Pusen hadde jeg fra før)
    Fra før har jeg også en TU-8200.
    Nå har Yoshitsugu Fujita konstruert en SET 300B som jeg vil tro er top notch. Og når jeg først har hoppet på 300B fikk jeg da VK-varianten med Lundahl-transformatorer.
    Så nå er det bare å finne noen ledige kvelder med loddebolten :)


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Gratulerer med et spennende prosjekt :)
    Hvor har du handlet?

    Sonicfrontiers
    getAudio har agenturet i Europa.
    Adam Kozubowicz har vært svært så hyggelig å handle med.

    Men du kan også handle fra Canada. Victor Kung, vkmusic.ca. Det er han som er opphavet til VK-versjonen med Lundahl-transformatorer.

    Thetubestore har den også inne. Men ikke VK-varianten.

    Limited edition dette. Så en skal nok ikke nøle i månedsvis ;) Adam hadde solgt halvparten før han fikk de inn i romjula.

    Sist redigert:

    Nightpuma

    Hi-Fi freak
    Ble medlem
    23.01.2005
    Innlegg
    2.307
    Antall liker
    372
    Sted
    Agder
    Torget vurderinger
    2
    Moro. Kan du ikke legge ut litt bilder av prosessen, så vi kan se hva som bor under panseret?


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 1

    PCB-et må deles opp og brytekanter files ned.


    Der var alle seks. Klart for monteringsarbeid.


    Volumpot, høyttalertilkoplinger, på/av-bryter montert på PCB.
    Og på hovedkortet er alle motstander og dioder på plass.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.744
    Antall liker
    3.978
    Sted
    Kongsberg
    Torget vurderinger
    22
    Fordelen med PCB er at det blir likt hver gang. Et godt design / layout kopieres og det blir ingen overraskelser.
    Ulempen er at det ikke er så store muligheter til å velge bedre komponenter. Bedre er alltid større. Et spørsmål om plass altså. Og den har konstruktøren bestemt målene på.
    Ellers ser dette kortet veldig flott ut.
    Gjennom pletterte hull og gull belegg.

    Sist redigert:

    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 2
    Sannelig ble det ikke tid til litt småarbeider i dag også.
    Tema for dagen: Halvledere.


    Fire stk. optokoplere EL851

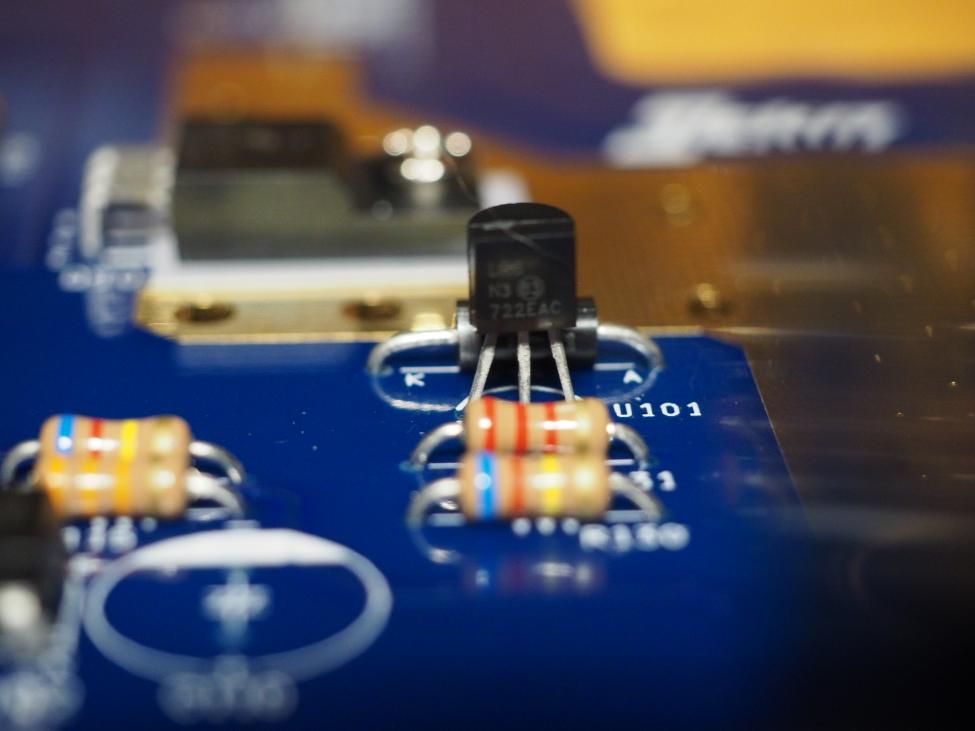

    Tre stk. høyspenningsregulatorer LR8

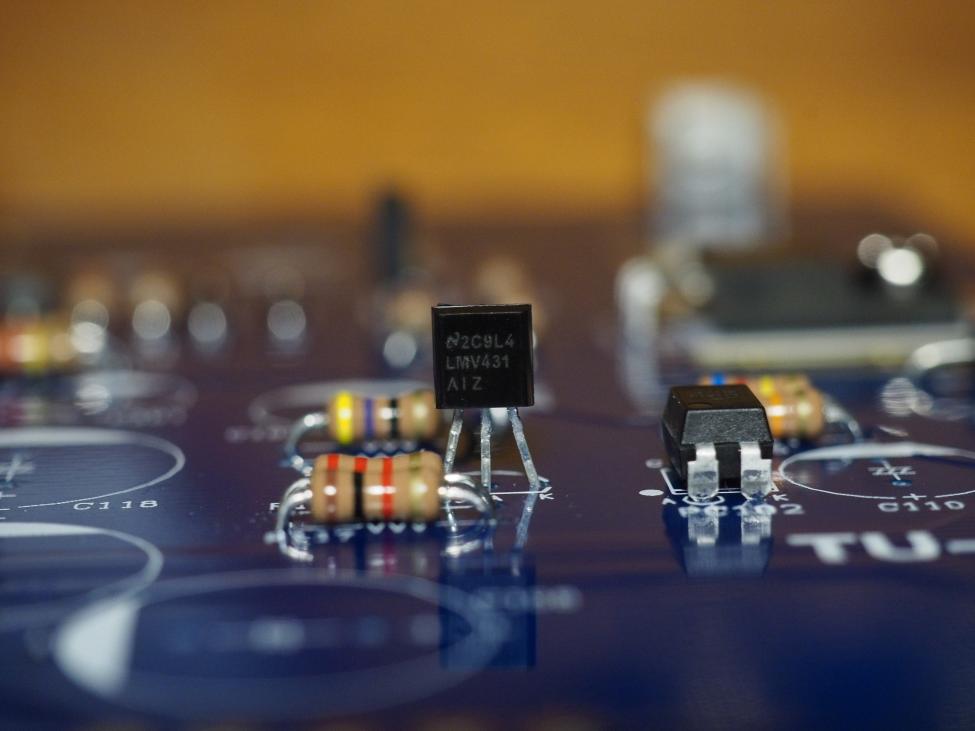

    To stk. lavspenningsregulatorer LMV431


    To FET'er L1N60Z


    Tre brolikerettere


    To høyspennings / høyhastighetstransistorer FJP13007


    Og til sist tre 3A spenningsregulatorer MIC29302

    Dette er en forsterker med stålkontroll på spenninger og ripple :)


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Fordelen med PCB er at det blir likt hver gang. Et godt design / layout kopieres og det blir ingen overraskelser.
    Ulempen er at det ikke er så store muligheter til å velge bedre komponenter. Bedre er alltid større. Et spørsmål om plass altså. Og den har konstruktøren beste testeren målene på.
    Ellers ser dette kortet veldig flott ut.
    Gjennom pletterte hull og gull belegg.

    Det er en fantastisk flott kvalitet på kit-ene fra Elekit. Jeg har fra før bygget både TU-8200 og forforsterkeren TU-8500.

    Mr. Fujita vet også at de aller beste kritiske komponentene kan være store. Så på printet er det f.eks. satt av rikelig plass for kondisene i signalveien:
    Vis vedlegget 476389


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Ser flott ut,hvilke motstandere bruker du?
    Standard som følger med kit-et.
    Kung selger et Takman-kit til 65USD. https://www.hificollective.co.uk/components/takman_resistors.html
    http://www.vkmusic.ca/TU-8600.htm
    Men jeg ser ikke poenget. Motstander kan bare bidra med å redusere støy. Og denne forsterkeren vil jeg tro er så støysvak at det blir meningsløst.
    Men kanskje vil jeg oppgradere med med noen heftige kondiser i signalveien?
    Men Mundorf 0.22uF Supreme EVO Silver Gold oil (4 pcs) $ 180.00???
    Er de hørbare?

    Noen som har fire stk slike 0.22µF + liggende?

    Jeg har vektlagt trafoene ;)

    Sist redigert:

    whistler

    Bransjeaktør
    Ble medlem
    28.11.2004
    Innlegg
    1.723
    Antall liker
    470
    Ser flott ut,hvilke motstandere bruker du?
    Standard som følger med kit-et.
    Kung selger et Takman-kit til 65USD. https://www.hificollective.co.uk/components/takman_resistors.html
    ELEKIT TU-8600
    Men jeg ser ikke poenget. Motstander kan bare bidra med å redusere støy. Og denne forsterkeren vil jeg tro er så støysvak at det blir meningsløst.
    Men kanskje vil jeg oppgradere med med noen heftige kondiser i signalveien?
    Men Mundorf 0.22uF Supreme EVO Silver Gold oil (4 pcs) $ 180.00???
    Er de hørbare?

    Noen som har fire stk slike 0.22µF + liggende?

    Jeg har vektlagt trafoene ;)
    Helt riktig å vektlegge trafoene! Veldig artig prosjekt å følge!
    :cool:


    Nightpuma

    Hi-Fi freak
    Ble medlem
    23.01.2005
    Innlegg
    2.307
    Antall liker
    372
    Sted
    Agder
    Torget vurderinger
    2
    Ser flott ut,hvilke motstandere bruker du?
    Standard som følger med kit-et.
    Kung selger et Takman-kit til 65USD. https://www.hificollective.co.uk/components/takman_resistors.html
    ELEKIT TU-8600
    Men jeg ser ikke poenget. Motstander kan bare bidra med å redusere støy. Og denne forsterkeren vil jeg tro er så støysvak at det blir meningsløst.
    Men kanskje vil jeg oppgradere med med noen heftige kondiser i signalveien?
    Men Mundorf 0.22uF Supreme EVO Silver Gold oil (4 pcs) $ 180.00???
    Er de hørbare?

    Noen som har fire stk slike 0.22µF + liggende?

    Jeg har vektlagt trafoene ;)
    Fine bilder:)

    Du kan bruke motstander til å tune lyden også.

    Hvis du skal prøve andre kondiser, ville jeg kikka på http://www.acoustic-dimension.com/arizona/arizona-capacitors-cactus-paper-in-oil-pio-main-page.htm
    Det snakkes ganske pent om de for tiden. Ikke er de så fryktelig dyre heller.


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 3
    Tema for dagen: Kondiser, kontakter og koplinger.


    Et betydelig antall slike i ulike verdier har funnet sin plass.

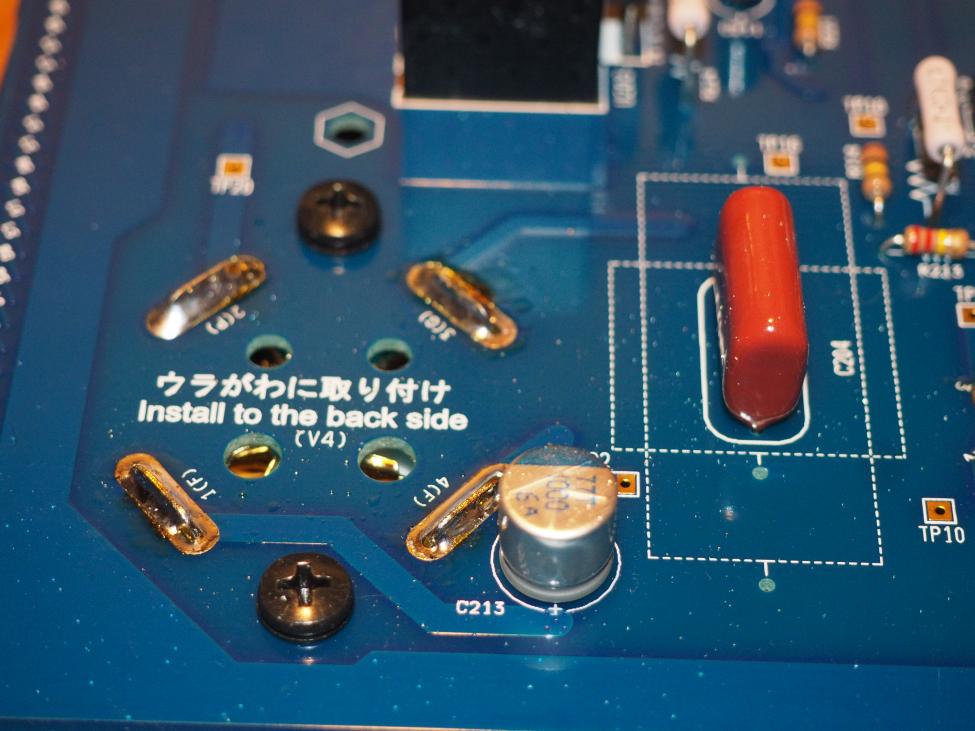

    Low ESR.jpg

    Katode bypass-lyttene er av type conductive polymer aluminium med superlav ESR.

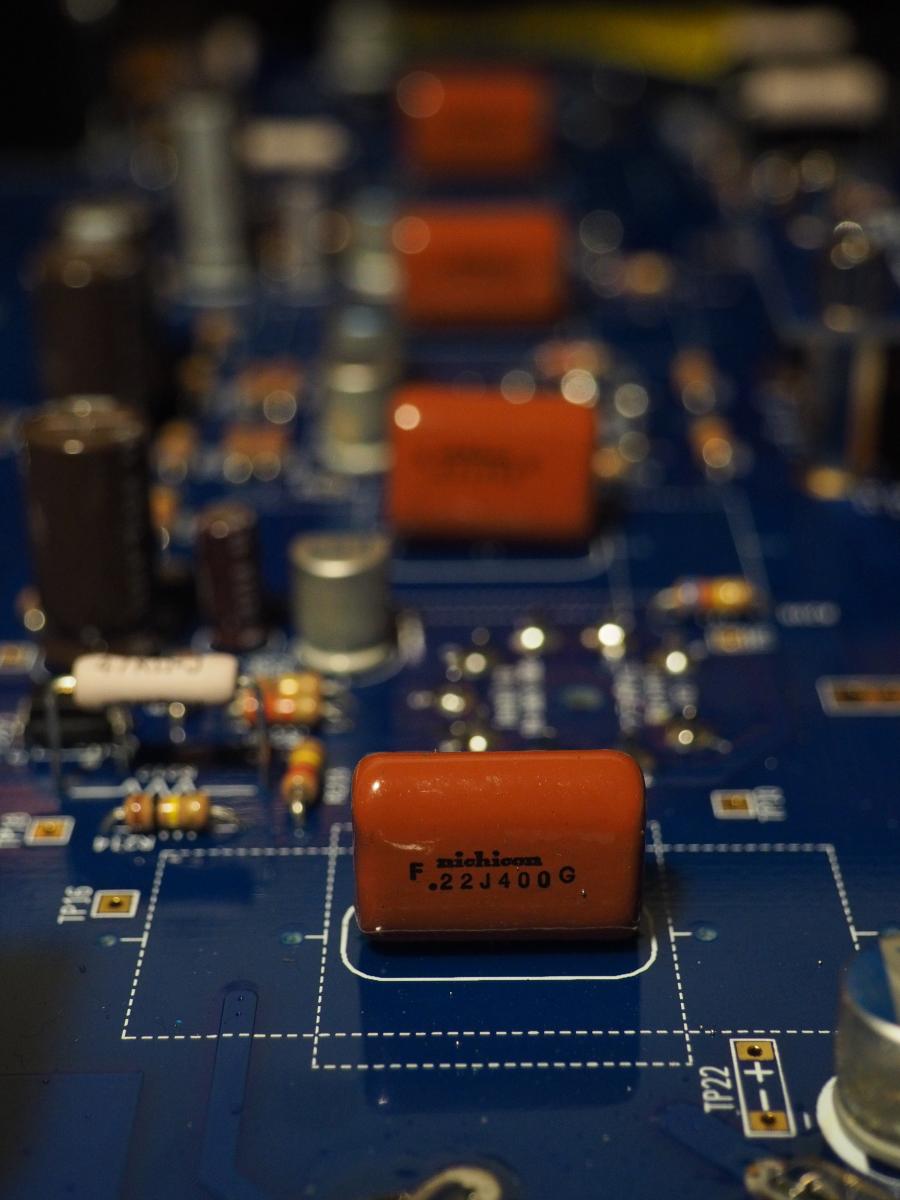

    Signalveikondisene er pent linet opp. Plass til større saker her om jeg skulle finne ut at det ville være lurt.


    PTC-oppgradering fulgte med kit-et ;)

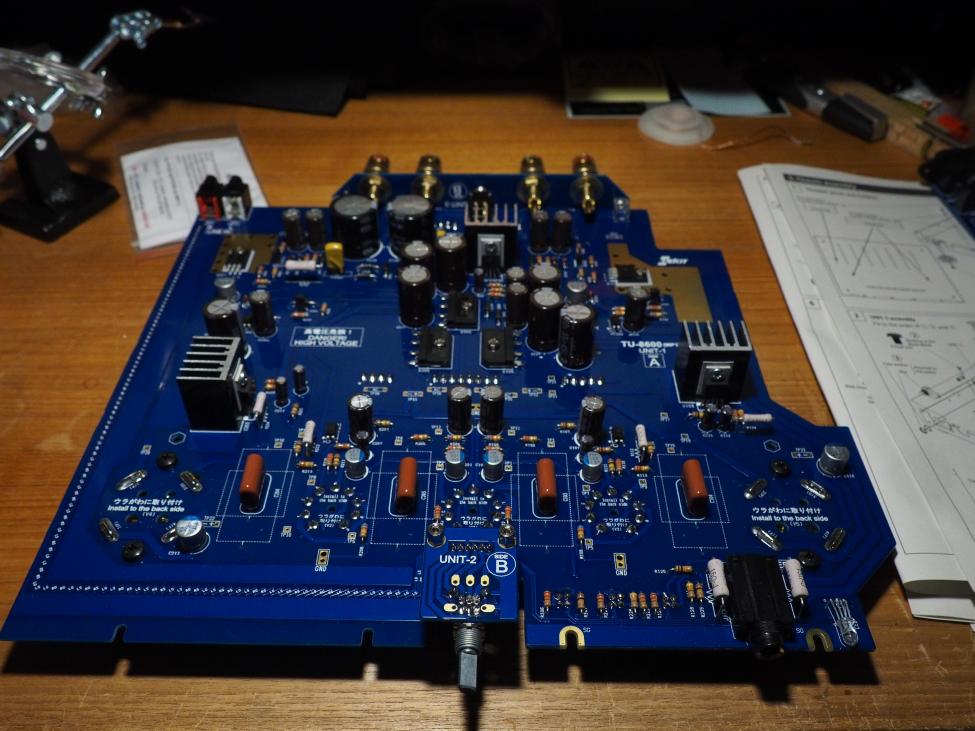

    Side A.jpg

    Side A (undersiden) ferdig montert.

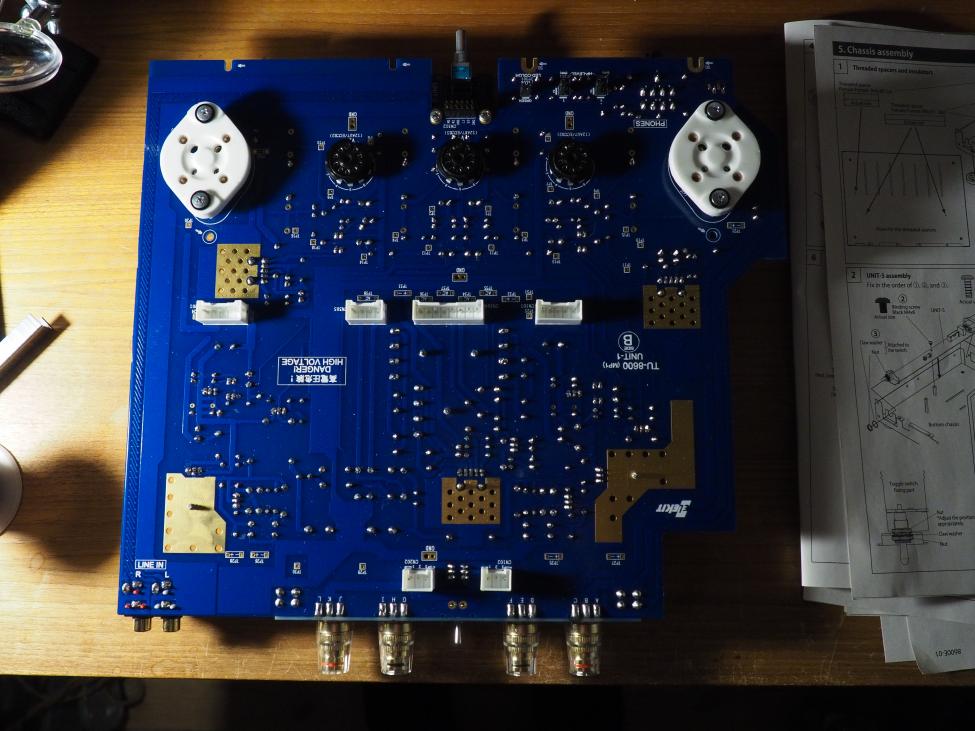

    Side B.jpg

    Side B (oppsiden) ferdig montert med konnektorer og fem stk. flaskeholdere ;)


    Coming up: Lundahl!


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 4
    Tema for dagen: Lundahl


    Innpakket svensketrafo

    Kraftig sak.jpg

    Ingen lettvektere disse trafoene fra Norrtälje


    VK Music, Canada, har produsert egne PCB-er til Lundahltrafoene.


    Ryddig og pent. Monteringsklare trafoer.
    Det er behørig gjort greie for en produksjonsfeil: Blå ledning er blitt grønn.

    Og da var loddearbeidene praktisk talt ferdigstilt.
    Nå er det kontroll av arbeidene så langt. Deretter skruer og muttere :)


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 5
    Tema for dagen: Noen skruer og muttere.


    Tiden strekker ikke helt til. Men jeg har da fått montert kraftverket.

    Nå vil stasen bli stående slik til over helga.
    Men det er ikke så mange timer skruing igjen.

    Til neste helg vil jeg mene det skal bli 300B-lyd i stua :)


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 6 og 7
    Tema for dagene: Ferdigstilling.

    Det var ikke så mye arbeid igjen. Et par korte kvelder så var det gjort.

    print og koplinger på plass.jpg

    Her er det visuelt dobbelkontrollerte hovedprintet på plass.
    Et par loddinger ble fornyet før montering.

    detalj trafo og koplinger.jpg

    Hovetrafo og høyre utgangstrafo.


    Testsertifikat JJ 300B

    Ferdig uten deksel.jpg

    Rørene på plass etter å ha sjekket noen spenninger og funnet alt OK.

    på plass i stua.jpg

    Og her har den tatt plassen til TU-8200 ;D

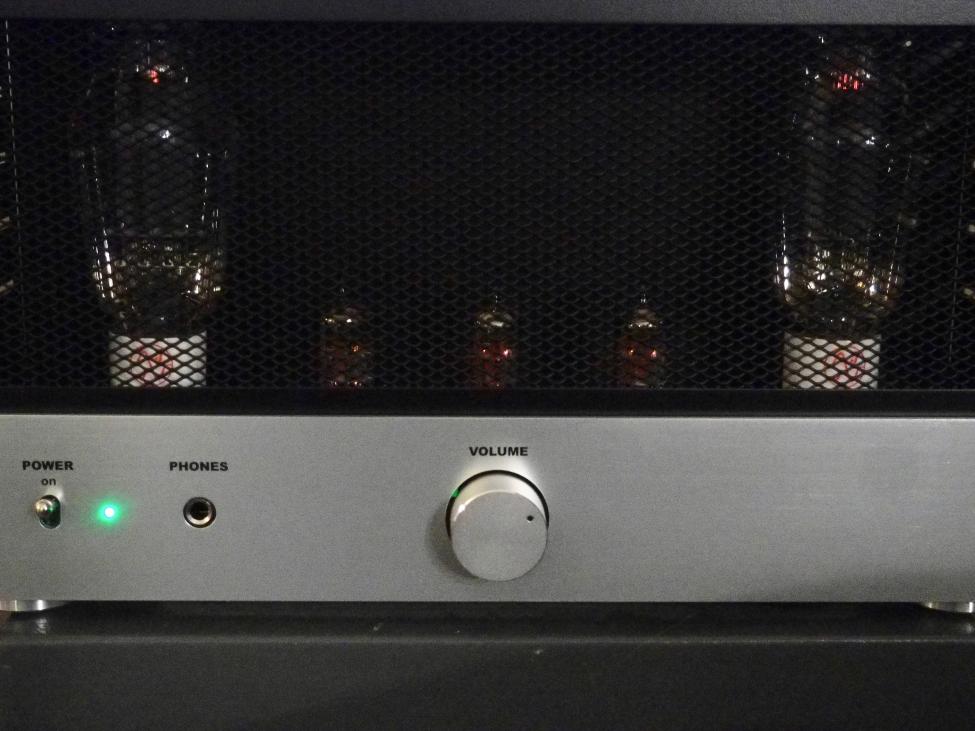

    Fin glød.

    Etter litt spilling er det ikke vanskelig å skjønne hvorfor 300B-konstruksjoner har høy status. Dette sitter!

    Og bonus: En 100% stille 300B-forsterker. Ingen sus. Ingen brum. Den ideelle kontruksjonen for lettdrevne Lowtherhorn.

    Kan umiddelbart anbefales på det varmeste. Ikke det billigste 300B-kitet.

    Men du verden så bra det er laget. Og låter!


    rama

    biskopen av holmlia
    Ble medlem
    09.06.2003
    Innlegg
    15.154
    Antall liker
    16.397
    Sted
    oslo
    Torget vurderinger
    14
    bra jobbet!
    300b er konge.
    det handler ikke om varme, farget eufoni eller andre ting transehoder tror det handler om.
    det handler rett og slett om gjennomsiktighet.


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Dag 8
    I dag ble det til å sette seg ned og lytte til stasen.
    Og det drønnet ut bass! Alt for mye bass!
    Så jeg skrudde av sub'en.
    Og ble dusjet av tørr, presis, mektig Hedlundhorn-bass!

    Hvilken lykke!

    Denne TU-8600-saken evner å tyne bass ut av Hedlundhornene!

    Aldeles fantastisk!

    For det finnes ikke mer kontrollert og presis, vakker bass enn den som kommer fra horn.
    Litt magre er likevel hornene jo helt der nede.
    Naturligvis.
    Så med utgangspunkt i fullt volum på TU-8600'en slo jeg på sub'en igjen. Skrudde ned volumet på sub'en til omtrent midt på og delingsfrekvensen ned til 60Hz. Finstilte fasen.
    Og Voilà!
    Hornbass! Sub'en gir bare den lille ekstra trøkken som trengs helt, helt der nede.
    Før gikk sub'en varm. Nå blir den knapt lunken.

    TU-8600 må være det beste match som finnes for Hedlundhorn. Aldri har jeg hatt en forsterker som har greid å få slik bass ut av disse hornene.

    Jeg tror bestemt at Lundahl-trafoene spiller utrolig godt på lag med Lowther EX3. Og deretter vil jeg tro at JJ 300B matcher denne lasten perfekt. Kanskje også på grunn av at de er koplet opp i en krets med stålkontroll over parameterne.

    15 ohm høyttalerlast må vite:)

    Til dere som har Hedlundhorn eller andre hornkonstruksjoner med Lowthere:
    Løp og kjøp TU-8600!
    Med Lundahl.

    Perfekt parring:D


    rama

    biskopen av holmlia
    Ble medlem
    09.06.2003
    Innlegg
    15.154
    Antall liker
    16.397
    Sted
    oslo
    Torget vurderinger
    14
    herlig rapport.
    jeg driver med noe av det samme - blh og dht se.
    riktignok med jukse-300b (300b xls, som klangmessig ligger mellom 300b og 211), samt nagaoka horn med elementer fra fostex.
    kjenner igjen dine beskrivelser av hønnbass fra blh-system.
    vanedannende greier, selv om det ikke graves helt i bunn.


    Nightpuma

    Hi-Fi freak
    Ble medlem
    23.01.2005
    Innlegg
    2.307
    Antall liker
    372
    Sted
    Agder
    Torget vurderinger
    2
    Lykke til med godt resultat, og takk for en fin tråd.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.744
    Antall liker
    3.978
    Sted
    Kongsberg
    Torget vurderinger
    22
    Flott!
    Har ikke fulgt godt nok med.
    Kjøpte du trafoer fra Lundahl eller var disse en del av kit?
    JJ kjøpte du fra?


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.809
    Antall liker
    1.825
    Sted
    Lena
    bra jobbet!
    300b er konge.
    det handler ikke om varme, farget eufoni eller andre ting transehoder tror det handler om.
    det handler rett og slett om gjennomsiktighet.
    Akkurat det er jeg veldig enig med deg i.
    Gjennomsiktighet er ordet. Lover å aldri selge mine :D


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Flott!
    Har ikke fulgt godt nok med.
    Kjøpte du trafoer fra Lundahl eller var disse en del av kit?
    JJ kjøpte du fra?
    Lundahlene inngår i VK-versjonen. Alt inklusive JJ-ene ble kjøpt fra getaudio i Polen.

    Hyggelige folk.


    Balle Clorin

    Hi-Fi freak
    Ble medlem
    19.06.2012
    Innlegg
    7.693
    Antall liker
    5.589
    Torget vurderinger
    2
    Grattis , fikk lyst på en sånn en ja...


    VB

    Hi-Fi freak
    Ble medlem
    01.06.2009
    Innlegg
    1.572
    Antall liker
    815
    Gratulerer fra meg også. Ser flott ut den der.


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Fulgte rørene med forsterkeren eller kjøpte du de seperat?
    Forsterkeren selges uten rør. Jeg leste meg litt opp på 300B og kom fram til at JJ var verdt å prøve. Og siden getAudio har en JJ-pakke fikk jeg med den med det samme.

    VK Music i Canada har to ulike pakker.
    Thetubestore selger også TU-8600 og har tre ulike rørpakker.

    Men har en rør liggende er det jo ingen grunn til å kjøpe flere. Med mindre en vil leke litt :)

    Jeg har et par NOS Tungsram ECC82 jeg tenker å prøve.


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Tube rolling
    Da har jeg hatt den store fornøyelsen av å spille denne fantastiske konstruksjonen i et par uker.

    Så mange lyttestunder er det ikke blitt. Men den står for både TV-lyd og radiolyd og har godgjort seg hver dag. Og forsterkeren og Lowtherene har virkelig funnet tonen.
    Jeg tunet inn sub'en for en tid siden. Den hjelper til helt der nede.

    Dere vet det finnes ikke flottere bass enn den som produseres av 8" fulltoneelementer.
    Ingen delefilter som påvirker lyden her i gården, nei!

    Men før tuberolling måtte storrørene kattesikres. Kipt om en av Maine Coonene skulle finne på å hoppe på et 300B-rør og sende det i gulvet. Så jeg fikk disse forgylte rørbeskyttelsesinnretningene fra Kina her om dagen. De tar seg jo også godt ut og matcher Hydraulic'en.

    Tube Rolling Ready.jpg


    Og de gjør jobben!

    Så nå er to NOS standard Tungsram ECC82 på plass.

    Tid for lytting!

    PS! Aner ikke hvordan jeg skal få bildet riktig vei


    3fsshifi

    Hi-Fi entusiast
    Ble medlem
    06.06.2017
    Innlegg
    305
    Antall liker
    247
    Sted
    Kristiansand
    Torget vurderinger
    1
    Tube rolling
    Da har jeg hatt den store fornøyelsen av å spille denne fantastiske konstruksjonen i et par uker.

    Så mange lyttestunder er det ikke blitt. Men den står for både TV-lyd og radiolyd og har godgjort seg hver dag. Og forsterkeren og Lowtherene har virkelig funnet tonen.
    Jeg tunet inn sub'en for en tid siden. Den hjelper til helt der nede.

    Dere vet det finnes ikke flottere bass enn den som produseres av 8" fulltoneelementer.
    Ingen delefilter som påvirker lyden her i gården, nei!

    Men før tuberolling måtte storrørene kattesikres. Kipt om en av Maine Coonene skulle finne på å hoppe på et 300B-rør og sende det i gulvet. Så jeg fikk disse forgylte rørbeskyttelsesinnretningene fra Kina her om dagen. De tar seg jo også godt ut og matcher Hydraulic'en.

    Vis vedlegget 482340

    Og de gjør jobben!

    Så nå er to NOS standard Tungsram ECC82 på plass.

    Tid for lytting!

    PS! Aner ikke hvordan jeg skal få bildet riktig vei
    Heisann

    Har gått en stund og lurt på å kjøpe/bygge denne forsterkeren.

    Skal brukes på noen ombygde (Radian 475-be mod) Zu Omen.

    Det som har holdt meg tilbake hittil er tanker om —videresalgs verdi-.

    Vi som har drevet med HiFi en stund vet at det fort går (for) mye penger på å rotere komponenter om en ikke kjøper ting det er mulig å omsette igjen for omtrent samme penge en kjøpte det til.

    Vil en klare å få tilbake pengene som ble lagt i innkjøper av dette kittet, om en selger det etter 1år?


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.240
    Antall liker
    1.052
    Sted
    Stord
    Torget vurderinger
    1
    Jeg tror nok du må belage deg på et solid tap om det skal selges, DIY er desverre vanskelig å omsette, bare fordi det er nettopp DIY.


    Nightpuma

    Hi-Fi freak
    Ble medlem
    23.01.2005
    Innlegg
    2.307
    Antall liker
    372
    Sted
    Agder
    Torget vurderinger
    2
    Jeg tror nok du må belage deg på et solid tap om det skal selges, DIY er desverre vanskelig å omsette, bare fordi det er nettopp DIY.
    Det kommer an på kvalitet på arbeidet, finish, konstruksjon og kvalitet på deler.


    roadrune

    Hi-Fi freak
    Ble medlem
    06.12.2014
    Innlegg
    2.240
    Antall liker
    1.052
    Sted
    Stord
    Torget vurderinger
    1
    Jeg tror nok du må belage deg på et solid tap om det skal selges, DIY er desverre vanskelig å omsette, bare fordi det er nettopp DIY.
    Det kommer an på kvalitet på arbeidet, finish, konstruksjon og kvalitet på deler.
    Der er jeg uenig, se bare høyttalerene til Inselwind som har lagt for salg i lange tider.


    Nightpuma

    Hi-Fi freak
    Ble medlem
    23.01.2005
    Innlegg
    2.307
    Antall liker
    372
    Sted
    Agder
    Torget vurderinger
    2
    Jeg tror nok du må belage deg på et solid tap om det skal selges, DIY er desverre vanskelig å omsette, bare fordi det er nettopp DIY.
    Det kommer an på kvalitet på arbeidet, finish, konstruksjon og kvalitet på deler.
    Der er jeg uenig, se bare høyttalerene til Inselwind som har lagt for salg i lange tider.
    Ja det er riktig. Kommer an på hva det er. Alt i alt har du nok mest rett. Oftest er DIY tap, men det er vel aldri så stort tap som å kjøpe ny hifi


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.744
    Antall liker
    3.978
    Sted
    Kongsberg
    Torget vurderinger
    22
    Jeg tror nok du må belage deg på et solid tap om det skal selges, DIY er desverre vanskelig å omsette, bare fordi det er nettopp DIY.
    Det kommer an på kvalitet på arbeidet, finish, konstruksjon og kvalitet på deler.
    Der er jeg uenig, se bare høyttalerene til Inselwind som har lagt for salg i lange tider.
    Ja det er riktig. Kommer an på hva det er. Alt i alt har du nok mest rett. Oftest er DIY tap, men det er vel aldri så stort tap som å kjøpe ny hifi
    Det kommer veldig an på hvordan ting er satt sammen. Om det er et reir eller ser proff ut.
    Hvis selgeren / byggeren er proff kan han legge til garanti ved kjøp. Det bør hjelpe.


    michell

    Hi-Fi freak
    Ble medlem
    18.09.2005
    Innlegg
    2.275
    Antall liker
    499
    Sist redigert:
  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
