2x5 watt rørforsterker hjemmebygget.

Rocknrollthor

Medlem
Ble medlem
20.11.2012
Innlegg
18
Antall liker
19


Tegnet forsterkerkretsen og viklet trafoene selv.


Tegning el84 amp



powertr primærsiden og trafoblikk



tidlig i byggingen.



første byggeversjon av kanal 1



monoblokk testes

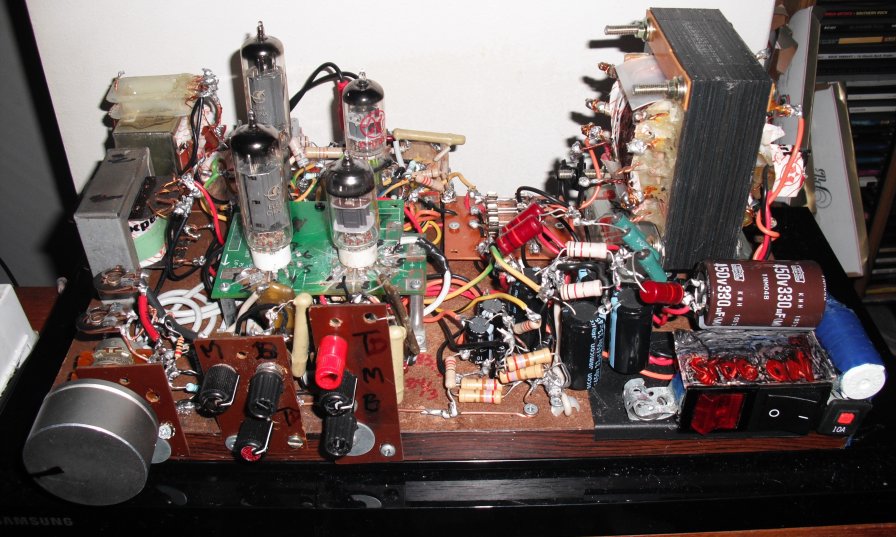

stereoversjon testes



closeup rør



closeup rør 2

Sist redigert av en moderator:

Kevlar

Hi-Fi interessert
Ble medlem
31.07.2007
Innlegg
80
Antall liker
268
Torget vurderinger
9
Imponert, mulig greit å gå hjem fra byen før kl 24:00 dagen før en holder på med det der ja ;)


grammofon

Hi-Fi freak
Ble medlem
06.02.2011
Innlegg
5.645
Antall liker
2.837
Sted
Bærum
Vær forsiktig når du lodder - husk god ventilasjon..........


Rocknrollthor

Medlem
Ble medlem
20.11.2012
Innlegg
18
Antall liker
19
Folk som står opp kvart på seks på søndag husker sånnt.. :)

Jeg vet at denne ser ut som en 'brannbombe' men denne er en 'prototype' og de 4-5 wattene som utspiller seg her får selv mine ungdoms jamo365d til å høres høye (mørke) og pene ut.. .!!

Ligger video på tuben både som monoblokk og stereversion;
https://www.youtube.com/watch?v=7yKcw98tWBw
https://www.youtube.com/watch?v=uOVjlBoaaq0

I tillegg ligger det komplett koblingsskjema som bilde nr 2 her:
http://www.hifisentralen.no/forumet/album-nr-122/

Avviket på bildet av koblingsskjemaet (mono) og stereoversionen er at jeg har puttet en 330uf 450v dc inni likeretterbroen, og at kanal 'right' er koblet ti likerertterbroens pluss, og derfor hver kanal med sine egne 33uf til nullpngt med en 1Kohms motstand mellom.

Sist redigert:

Rocknrollthor

Medlem
Ble medlem
20.11.2012
Innlegg
18
Antall liker
19

Tegnet forsterkerkretsen og viklet trafoene selv.

Gå til albumet her
Hei,

Trodde det først var et innvendig bilde av en av Lampizator's Dac-modeller. :cool:

Mvh
Palle
Det er fmeg noe av det fineste noen noen gang har sagt om 'brannbomba' mi. Thanx..!!

Den 2x5wattern dær har jeg bygget helt om nå. Viklet ny hovedtrafo og kjøpte 2 stk 8watt's se. ul. opt's fra EagleAudio.
Med 250v på røret og ul-trafoen er ampen 2x4 watt med meget lav thd...

Men 2x4 watt spiller kanskje pent hvis kretsen er bra og rørene dyre, men ikke spesielt høyt.
Jeg ble ferdig med en 2x15 watt el34 pp på ul-opt's for et par måneder siden. Her har jeg brukt et pc-program
som hjelper med å designe opt's og regner ut om trafoen har de egenskaper som en hi-fi opt skal ha.( hvertfall på papiret)

Har lasta opp noen bilder av den til galleriet:

Galleri: 2x15w EL34 PP med UL OPT.-selvbygget

Sjekk også videoen på Youtube hvor jeg viser hvordan jeg laget utgangstrafoene selv utelukkende av ting jeg henta på el-returen.
dessuten om bygginga og testing av lyden til slutt.
https://www.youtube.com/watch?v=JpTEYgIFlWg

Nå mangler jeg faktisk bare å lage deksler til koblingene på trafoene, så kan denne ampen brukes i et rom hvor barn og dyr og fulle folk ferdes
uten at noen risikerer å bli drept hvis de kommer borti noe.

Sist redigert:

Gjest.

Hi-Fi freak
Ble medlem
12.09.2006
Innlegg
5.585
Antall liker
431
Populært kalt "kråkereir" i gamle dager.
