2x15w EL34 PP med UL OPT.-selvbygget

Rocknrollthor

Medlem
Ble medlem
20.11.2012
Innlegg
18
Antall liker
19


Med software til hjelp for å designe brukbare utgangstrafoer var det ikke mulig å la vær å prøve.
Viklet alle 4 trafoene selv, og tegnet stort sett kretsen selv med utgangspunkt i hvordan man kjører
el34 i push pull med så lite THD som mulig som hovedmål, og effekten deretter.

Sjekk video på YouTube:

Ser ikke ut slik som hjemmebyggede forsterkere flest da jeg hadde som hovedmål #2 å se hvor mye
forsterker jeg kunne fåtil uten å kjøpe noe annet enn kondensatorer, rør, sokkler, og volume pot av
skikkelig høy kvalitet.
Lakk-isolert kobbertråd fra en mikroovn og en kjøleskapskompressor. Gamle trafoer fra el-returkonteiner
for å få blekkplater nok, og bygget sp 2 stk ultralinjære utgangstrafoer med 6.6k pri til 8 ohm, og en
utregnet effekt på 15 w hver ved 315v matet på røretene.

Bygget den over mange måneder, og da jeg først skulle teste hadde jeg snudd en DC kondensator på signallinja
feil veg, dvs: at Venstre side ikke hadde den samme veg som høyre side, eller visaversus. og da ble mye av lyden
kansellert bort pga motfasingen som ble generert. Men da jeg fikk allt på plass helt riktig ble jeg virkelig overrasket.

Den spiller bedre enn jeg hadde kunnet drømme om..-men så skal det bli veldigf bra lyd fra en UL PP amp når allt
er gjort riktig.

Ser ikke ut som en brannbombe men den er bygget inni en treskuffe som er snudd opp ned, og lakket
med svart bengallakk . Den har kostet meg en høvding i dyre komponenter som var helt nødvendig å kjøpe
men arbeidstiden jeg har lagt ned er ikke lite. Å lage utgangstrafoene tok fryktelig mye tid, men de må være dønn
nøyaktig bygget for å gi en lyd som kan kalles hi fi.

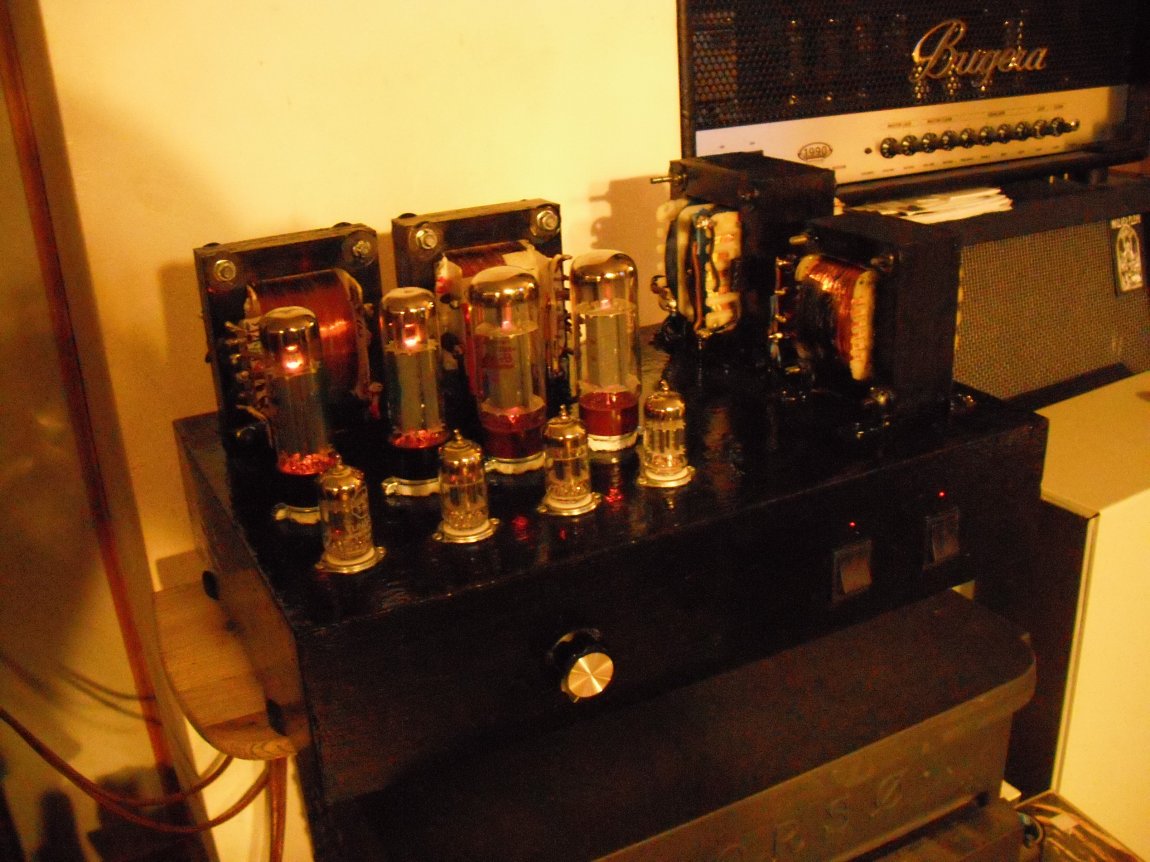

Ferdig bygget

Ser best ut i mørke rom siden den lakkeringen av en skuffe ikke ser ut som overflaten på et flygel.

OPT design

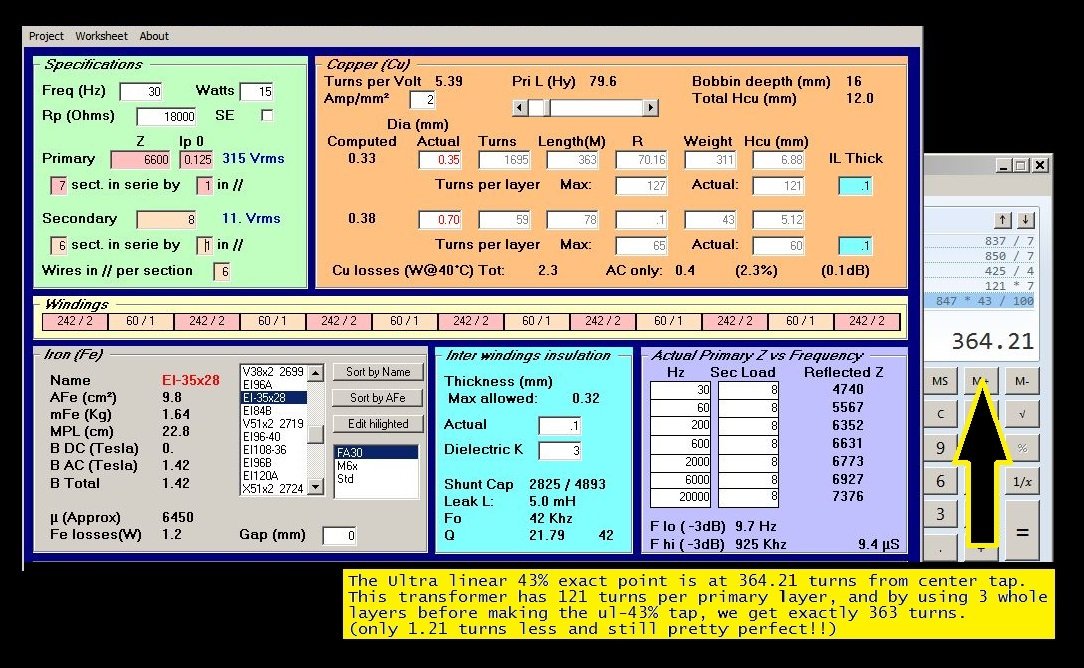

Brukte et lite program for å tweake mine kjerner og kobbertråd til det fungerte like bra som et hifi-produkt med høy prislapp gjør..på papiret da.

Inni skuffen

Her ser man SCR caps mkp ppl dc på 2.2u og de røde audiophilerne på 100n og audio taper potten fra alps

powertubs

El34 PP tegnet kretsen slik som databladet krever at den skal være.

Trafoene

Måtte bli extra mange lag for å oppnå bra nok resultat. I prinsippet jo flere jo bedre, men også jo mere oppdeling jo mere arbeid å lage den

Naken kjerne

Utg.trafo uten trafoblikket.

Midt i byggingen

Her har en kanal blitt foreløpig ferdig og litt på neste er satt i. Mye av det som står i den ferdige kanalen er blitt endret og byttet

Tegningen og filter

422p og 6.8n kondensatorene står som filter slik som motstandene er satt inn. Dette har jeg knabbet fra en gammel hifi amp tegning fra 60 tallet..
